ผู้เขียน หัวข้อ: ทริปเล็กๆ สำหรับช่างมือใหม่ จ่ายไฟ+PROTECT+ตัวอย่างหลายยี่ห้อ update 11/7/12  (อ่าน 610626 ครั้ง)
TRT
บุคคลทั่วไป
« ตอบ #145 เมื่อ: มิถุนายน 25, 2009, 06:54:12 AM »

งั้นมาดูแท่น AC-1A ครับ
 - รูปแรกเป็น Main Protect ครับ อยู่ที่ขา 41 IC801 มีสภาวะเป็นไฮล์ 5 V
 - รูปต่อมา เป็น Protect ไฟต่างๆ หลังหม้อแปลง Switching
 - และรูปสุดท้าย ก็มี Protect อยู่ 3 จุดด้วยกัน คือ prot ไฟจุดใส้หลอด , Protect Vert และ Protect ไฟ 130 V ครับ
บันทึกการเข้า

TRT
บุคคลทั่วไป
« ตอบ #146 เมื่อ: มิถุนายน 25, 2009, 06:55:31 AM »

.
บันทึกการเข้า
YUTTHANA ♥199
ซุปเปอร์ วีไอพี
member
*

คะแนน23
ออฟไลน์ ออฟไลน์

กระทู้: 232


ทำไม่ได้หรือไม่ได้ทำ


« ตอบ #147 เมื่อ: มิถุนายน 25, 2009, 07:22:09 AM »

ขอบคุณครับ ขอบคุณ ขอบคุณทริปของท่าน TRT สุดยอดครับทำให้ผมซ่อมเครื่องได้หลายเครื่องแล้วครับ แต่ก่อนเครื่องติดโปรเทค ผมนั่งซ่อม 3-4 วัน(เครื่องเดียว)ยังไม่เสร็จเลยครับ แต่เดี๋ยวนี้ไปถึงบางอ้อทุกที อิอิ Lips Sealed Wink
บันทึกการเข้า

ซื่อสัตย์ ขยัน อดทน
sin5
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 6


« ตอบ #148 เมื่อ: มิถุนายน 25, 2009, 11:03:48 AM »

ขอ  ขอบคุณ ขอบคุณ ขอบคุณ น้ำใจคุณ THANK!!
บันทึกการเข้า
pongthep+
สนับสนุนLSV+
member
***

คะแนน104
ออฟไลน์ ออฟไลน์

กระทู้: 105


« ตอบ #149 เมื่อ: มิถุนายน 29, 2009, 09:58:45 PM »

ขอบพระคุณมากๆเลยครับ ผมขออนุญาติCOPY ไปศึกษาด้วยนะครับ แล้วผมจะติดตามตอนต่อไปอีกครับ เยี่ยมมาก เยี่ยมมาก เยี่ยมมาก
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #150 เมื่อ: กรกฎาคม 07, 2009, 08:14:10 PM »

มาต้อนรับวันเข้าพรรษากันนะครับ
คราวนี้มาดูจุด Protect ของ JVC แท่น CG4 กันนะครับ
 - รูปแรกเรามาดูที่จุด main protect กันก่อนนะครับ โดยแท่นนี้จุด main Protect จะอยู่ที่ขา 22 IC701 ครับ โดยปกติขานี้ต้องมีสภาวะเป็น High 5V ครับ
 - จุด Protect จุดแรกนี้จะเป็น Protect ไฟเลี้ยง IC ขยายเสียง IC 651  มีอยู่ 2 จุดด้วยกันนะครับ เพราะ IC ขยายเสียงใช้ไฟ 2 ชุด

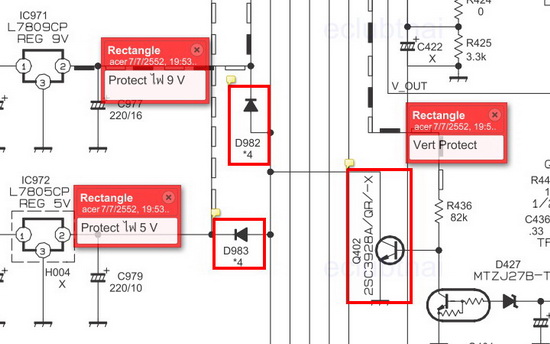

 - จุดต่อมา ในรูปมีอยู่ 3 จุดด้วยกัน คือ
    1. D982 ตัวนี้เป็นตัวตรวจเช็คไฟ 9 V
    2. D983 ตัวนี้ตรวจเช็คไฟ 5 V
    3. Q402 ตัวนี้เป็นตัวตรวจเช็คการทำงานของ vert
 - และจุดสุดท้าย เป็น Protect ไฟ B+
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #151 เมื่อ: กรกฎาคม 07, 2009, 08:17:03 PM »

ต่อครับ
บันทึกการเข้า
birdpower1
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 414


อีเมล์
« ตอบ #152 เมื่อ: กรกฎาคม 08, 2009, 10:01:07 AM »

แล้วทีวี JVC รุ่น JVC รุ่น AV-21D116 ล่ะครับ ไฟ LED กระพริบพร้อมกันทั้งสองหลอดเลยครับต้องจุดไหนบ้างครับ อาจารย์ช่วยแนะนำทีน่ะครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #153 เมื่อ: กรกฎาคม 08, 2009, 10:05:41 AM »

ของท่านก็เป็นแท่น CG4 ครับ
ที่ผมลงใว้ก่อนหน้านี้ครับ
วงจร Dowload ตรงนี้นะครับ
http://www.ubmthai.com/leksoundsmf3/index.php?topic=40067.0
บันทึกการเข้า
birdpower1
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 414


อีเมล์
« ตอบ #154 เมื่อ: กรกฎาคม 08, 2009, 10:07:34 AM »

ดาวโหลดไม่ได้ครับผม
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #155 เมื่อ: กรกฎาคม 08, 2009, 10:17:16 AM »

การ Dowload นั้น ควรเป็นดึกๆซักหน่อยนะครับ เอาช่วงที่ไม่ค่อยมีคนน่ะครับ
เพราะช่วงนี้มีปัญหาที่  Server นิดหน่อยครับ
ของผมมีอีกรุ่นนึง แต่ก็แท่นเดียวกันนั่นแหละครับ เทียบดูได้
ผมส่งไปให้ทาง Mail นะครับ ลองเปิดดูครับ
บันทึกการเข้า
birdpower1
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 414


อีเมล์
« ตอบ #156 เมื่อ: กรกฎาคม 08, 2009, 10:20:44 AM »

คุณ TRT ครับ ขอส่งมาเมลนี้น่ะครับ bird_love_ko@hotmail.com ครับผม
ขออภัยน่ะครับช่วยกรุณาส่งมาไห้ทางเมลนี้น่ะครับขอบคุณครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #157 เมื่อ: กรกฎาคม 08, 2009, 10:34:08 AM »

ครับ....
บันทึกการเข้า
birdpower1
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 414


อีเมล์
« ตอบ #158 เมื่อ: กรกฎาคม 08, 2009, 11:02:31 AM »

ขอบคุณมากๆครับคุณ TRT ผมจะพยายามลองหาวิธีแก้ดูครับอาการมันไฟกระทั้งสองหลอดเลยครับ
บันทึกการเข้า
changmun
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 6


« ตอบ #159 เมื่อ: กรกฎาคม 10, 2009, 11:56:24 AM »

ขอบคุณมากครับสำหรับความรู้ แต่ที่ขอบคุณมากกว่านั้นคือความมีน้ำใจที่มีให้กับทุกๆคน อยากให้เพื่อนช่างทุกคนรักและรู้จักช่วยเหลือกันเหมือนกับท่านTRT
บันทึกการเข้า
lyongyuth
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 6

ยงยุทธ


อีเมล์
« ตอบ #160 เมื่อ: กรกฎาคม 21, 2009, 09:37:35 PM »

จะจดจำสิ่งดี ๆ ไปบอกต่อครับ
บันทึกการเข้า
rungwat
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 50


อีเมล์
« ตอบ #161 เมื่อ: กรกฎาคม 25, 2009, 12:15:33 AM »

ขอบคุณท่าน TRT มากครับเป็นประโยชน์มากเลยครับ

(ผมเพิ่งได้เข้ามาอ่าน)
บันทึกการเข้า
YUTTHANA ♥199
ซุปเปอร์ วีไอพี
member
*

คะแนน23
ออฟไลน์ ออฟไลน์

กระทู้: 232


ทำไม่ได้หรือไม่ได้ทำ


« ตอบ #162 เมื่อ: กรกฎาคม 26, 2009, 10:50:51 PM »

ท่าน TRT มีวงจรภาคจ่ายไฟ Thomson รุ่น 20DG17VSTH แท่น TX807Cไหมครับ  ตอนนี้เครื่องผมซ่อมเล่นไหม้ทั้งชุดเลยครับ เป็นอุปกรณ์แบบใต้ปริ้นด้วยยิ่งทำให้ผมงงมากๆ งง ว่าจะไม่ทำแล้วครับแต่ลูกค้าขอร้อง(ญาติกัน) เศร้าจังยังไม่อยากลองใส่เพาเวอร์แพ็คครับ กลัวไม่ทนและอยากลองเปลี่ยนอะไหล่ดูก่อนครับ ขอบคุณ Cheesy
บันทึกการเข้า

ซื่อสัตย์ ขยัน อดทน
TRT
บุคคลทั่วไป
« ตอบ #163 เมื่อ: กรกฎาคม 27, 2009, 06:49:18 AM »

อ้างถึง
ท่าน TRT มีวงจรภาคจ่ายไฟ Thomson รุ่น 20DG17VSTH แท่น TX807Cไหมครับ


ไป Dowload เอาในนี้นะครับ ผม Upload ใว้ให้แล้วครับ
http://www.uploadtoday.com/download/?418057&A=100660
บันทึกการเข้า
YUTTHANA ♥199
ซุปเปอร์ วีไอพี
member
*

คะแนน23
ออฟไลน์ ออฟไลน์

กระทู้: 232


ทำไม่ได้หรือไม่ได้ทำ


« ตอบ #164 เมื่อ: สิงหาคม 13, 2009, 11:30:59 PM »

 Cheesy Cheesy Cheesy ขอบคุณท่านมากๆครับท่าน TRT  ขอบคุณ ขอบคุณ ขอบคุณ
บันทึกการเข้า

ซื่อสัตย์ ขยัน อดทน
eng♥
ซุปเปอร์ วีไอพี
member
*

คะแนน62
ออฟไลน์ ออฟไลน์

กระทู้: 534


อีเมล์
« ตอบ #165 เมื่อ: สิงหาคม 13, 2009, 11:53:54 PM »

วันนี้ซ่อม SAMSUNG แท่นS17A เปิดแล้วตัด ค้นดูเจอวิธีปลุกชีพไอซีหลังร่องของท่านTRTจิ้มไฟไป 4 ครั้ง ฟื้นเลยครับ ขอบคุณมากครับ Cheesy
บันทึกการเข้า

mnpg
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 8


« ตอบ #166 เมื่อ: สิงหาคม 15, 2009, 04:11:51 PM »

ท่านอาจารย์ TRT ครับ ผมอยากทราบวงจรจุด Protect ของทีวี sharp 21F-PA330 ช่วยชี้แนะด้วย
จะเป็นพระคุณอย่างยิ่งครับ....
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #167 เมื่อ: สิงหาคม 15, 2009, 08:16:30 PM »

จัดปายยยยยครับ....SHARP....21F.PA330
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #168 เมื่อ: สิงหาคม 15, 2009, 08:17:44 PM »

.
บันทึกการเข้า
sombat c ♥
วีไอพี
member
***

คะแนน41
ออฟไลน์ ออฟไลน์

กระทู้: 261


ตอบผิดก็ขออภัยไม่มีอะไรแค่อยากช่วยและพัฒนาตนเอง


« ตอบ #169 เมื่อ: สิงหาคม 17, 2009, 11:50:06 AM »

ท่านอาจารย์  TRT  ครับรบกวนลงโปรเทค  ฮิตาชิ    V3  หน่อยครับจะขอบพระคุณอย่างสูงครับ
บันทึกการเข้า

การเรียนรู้ไม่มีวันสิ้นสุด
TRT
บุคคลทั่วไป
« ตอบ #170 เมื่อ: สิงหาคม 20, 2009, 07:00:52 PM »

Protect....V3

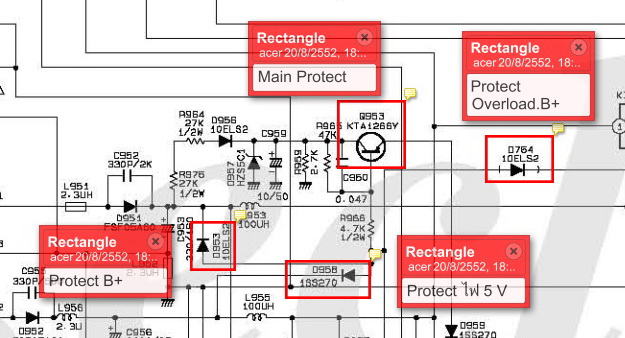

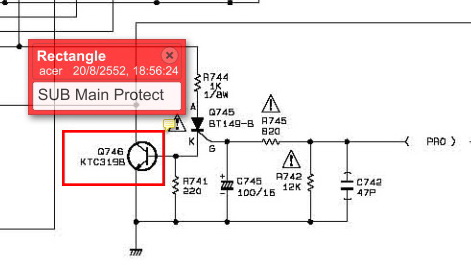

Main Protect.ของรุ่นนี้.ใช้ Q953 เป็นตัวสั่งงาน Opto ให้อยุดการทำงานของชุดกราวดร้อน โดยการตัดไฟ V in ของ SCR ลงกราวด ทำให้ V in ของ SCR เป็น 0 V
SCR เลยอยุดทำงาน
มาดูครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #171 เมื่อ: สิงหาคม 20, 2009, 07:05:58 PM »

มาต่อครับ
อีกจุดนึงจะมี SUB Main Protect คอยตรวจจับการทำงานของชุด Hor ครับ
มาดูครับ

อ้อ...ต้องขอโทษด้วยนะครับ ตอบช้าไปหน่อย
บันทึกการเข้า
sombat c ♥
วีไอพี
member
***

คะแนน41
ออฟไลน์ ออฟไลน์

กระทู้: 261


ตอบผิดก็ขออภัยไม่มีอะไรแค่อยากช่วยและพัฒนาตนเอง


« ตอบ #172 เมื่อ: สิงหาคม 21, 2009, 08:43:37 AM »

 เอาแน่ เยี่ยมมาก ดีใจจัง wav!!
บันทึกการเข้า

การเรียนรู้ไม่มีวันสิ้นสุด
sriyotee
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 13


« ตอบ #173 เมื่อ: สิงหาคม 21, 2009, 08:55:56 PM »

 trt คุณเก่งมาก ภาษาที่ใช้ก็ฟังง่าย

บันทึกการเข้า
