ผู้เขียน หัวข้อ: ทริปเล็กๆ สำหรับช่างมือใหม่ จ่ายไฟ+PROTECT+ตัวอย่างหลายยี่ห้อ update 11/7/12  (อ่าน 558380 ครั้ง)
opass
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 17


« ตอบ #116 เมื่อ: พฤษภาคม 27, 2009, 10:59:27 PM »

 ขอบคุณ ดีใจจัง ผมเรียนอิเล็กทรอนิกส์จะจบปริญญาตรีอยู่แล้วแต่ยังซ่อมไม่เป็นเลย ไม่รู้จะเริ่มต้นยังงัย แต่ขอขอบคุณความรู้ดีๆๆนะครับ
บันทึกการเข้า

WebSociety
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 7


« ตอบ #117 เมื่อ: พฤษภาคม 28, 2009, 08:40:39 PM »

ผมว่าถ้่ารวบรวมแล้วทำเป็น Ebook คงแจ่มมากครับ ขอบพระคุณมากครับ ผมช่างมือใหม่ งุงิ
บันทึกการเข้า
nutat
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 14


สะสารไม่มีวันสูญหายนอกจากแปรสภาพเป็นอย่างอื่น


« ตอบ #118 เมื่อ: พฤษภาคม 28, 2009, 09:22:23 PM »

ขอบคุณครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #119 เมื่อ: พฤษภาคม 30, 2009, 07:45:51 PM »

อันนี้เอารูปมาให้ดูและวิเคราะห์กันเองเลยนะครับ
เพราะว่าทุกท่านคงจะรู้และทราบการทำงานของระบบ Protect กันแล้ว
คราวนี้เป็น GP41 นะครับ
มีไม่ยุ่งเท่าไหร่ครับ


* All Prot.jpg (77.3 KB, 1000x458 - ดู 3809 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #120 เมื่อ: พฤษภาคม 30, 2009, 07:49:32 PM »

เอาอีกซักแท่นนะครับ อันนี้เป็นของ
LG MC-74A


* Main Prot.jpg (52.08 KB, 509x301 - ดู 3737 ครั้ง.)

* Prot ไฟ 12,40V.jpg (42.43 KB, 462x407 - ดู 3791 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #121 เมื่อ: พฤษภาคม 30, 2009, 07:51:12 PM »

ต่อครับ
และถ้าท่านใดต้องการรุ่นใหนก็แจ้งในกระทู้มาได้เลยนะครับ


* Prot ไฟ 30V ขยาย.jpg (31.71 KB, 417x249 - ดู 3706 ครั้ง.)

* รวม Prot.jpg (72.18 KB, 500x442 - ดู 3753 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #122 เมื่อ: พฤษภาคม 31, 2009, 09:21:16 PM »

MX-4
มี Protect อยู่แค่ 3 จุดเองครับ
 - X-Ray Protect ( Prot ไฟเกิน )
 - ABL Protect
 - Vert Protect
ตามรูปครับ
ส่วนของท่าน VISUT นั้น ผมมองไปที่ Vert ช็อต ลองเร่ง Screen ดูครับ ตอนนี้ของท่านเมื่อเร่ง Screen น่าจะเป็นเส้นเดียวกลางจอครับ


* All Prot.jpg (95.78 KB, 570x504 - ดู 4031 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #123 เมื่อ: มิถุนายน 04, 2009, 12:57:08 PM »

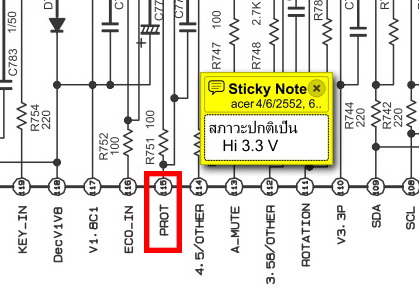

วันนี้มาดู Protect JVC AV-29B316
เอารูปไปดูนะครับ


* Main_Protect.jpg (47.25 KB, 419x294 - ดู 3892 ครั้ง.)

* Prot_B+.jpg (42.98 KB, 603x524 - ดู 3799 ครั้ง.)

* Vert_Prot.jpg (51.58 KB, 502x364 - ดู 3841 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #124 เมื่อ: มิถุนายน 04, 2009, 12:59:29 PM »

ต่อครับ


* Prot_ไฟ_9_V_,_12_V.jpg (44.15 KB, 500x449 - ดู 4012 ครั้ง.)

* X-Ray_Prot.jpg (36.33 KB, 401x417 - ดู 3968 ครั้ง.)
บันทึกการเข้า
venson
member
*

คะแนน10
ออฟไลน์ ออฟไลน์

กระทู้: 174


อีเมล์
« ตอบ #125 เมื่อ: มิถุนายน 04, 2009, 01:48:05 PM »

สุดยอดเลยท่าน TRT มีประโยชน์มากสำหรับช่างมือใหม่

เขียนอธิบายแบบนี้ ผมว่าเขียนหนังสือออกมาขายดีกว่า ผมซื้อคนแรกเลย ขอบคุณ
บันทึกการเข้า
boonkuae35
วีไอพี
member
***

คะแนน12
ออฟไลน์ ออฟไลน์

กระทู้: 950


อีเมล์
« ตอบ #126 เมื่อ: มิถุนายน 08, 2009, 11:43:00 AM »

 Cheesy Cheesy Cheesyท่านTRT  เป็นประโยชน์มากครับ   ผมขออนุญาตก้อปปี้ไปให้ลูกศิษย์และเพื่อนอ่านเฟื่อเฟิ่มพูนความรู้ได้ไหมครับ  ตอบด้วยครับ Cheesy Cheesy
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #127 เมื่อ: มิถุนายน 08, 2009, 03:14:22 PM »

ด้วยความยินดีครับคุณครู boonkuae35
เดี๋ยวมีเวลา ผมจะ update ให้อีกครับ
บันทึกการเข้า
boonkuae35
วีไอพี
member
***

คะแนน12
ออฟไลน์ ออฟไลน์

กระทู้: 950


อีเมล์
« ตอบ #128 เมื่อ: มิถุนายน 09, 2009, 08:36:13 AM »

 Cheesy Cheesy Cheesy อยู่แถวไหนครับว่างๆ จะไปหาหน่อยครับ  อยากได้โปรเทคของsony ครับ  เรื่องการกระพริบครับ Cheesy
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #129 เมื่อ: มิถุนายน 10, 2009, 06:41:26 AM »


ผมอยู่ธัญบุรี คลอง 4 ครับผม
บันทึกการเข้า
LEKKRISSANA
ชุมชนคนรักอาชีพช่าง
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 111


อีเมล์
« ตอบ #130 เมื่อ: มิถุนายน 10, 2009, 10:23:39 AM »

 Cheesy
บันทึกการเข้า
wim♥
ซุปเปอร์ วีไอพี
member
*

คะแนน22
ออฟไลน์ ออฟไลน์

กระทู้: 55


อีเมล์
« ตอบ #131 เมื่อ: มิถุนายน 10, 2009, 02:48:42 PM »

ของฟิลิบส์มีไหมครับ รุ่น 29pt5005/69   L01.1A AC
บันทึกการเข้า
drdr61♥
ซุปเปอร์ วีไอพี
member
*

คะแนน292
ออฟไลน์ ออฟไลน์

กระทู้: 2663


ดูสิ่งที่มากระทบใจ อย่าเอาจิตไปปรุงแต่ง


เว็บไซต์ อีเมล์
« ตอบ #132 เมื่อ: มิถุนายน 10, 2009, 11:44:32 PM »

เห็นกระทู้นี้นานแล้ว แต่ไม่ได้เข้ามาอ่านสักที เพราะหัวข้อกระทู้ บอกว่า ทริปเล็กๆน้อย
ผมเลยมองข้าม แต่พอเข้ามาดูวันนี้ จึงรู้ว่านี่ไม่ใช่ ทริปเล็กน้อยๆแล้ว แต่มันเป็นเคล็ดที่ใช้ทำมาหากินของช่างเลยครับ
ถ้าใครอ่านแล้วทำความเข้าใจ จะทำให้งานซ่อมง่ายขึ้นมาเยอะ  ต้องขอแสดงความนับถือในน้ำใจ ของท่านTRT ครับ
ที่ให้ทั้งความรู้ เสียสละ และจริงใจ  เสียดายไม่ค่อยได้รับงานซ่อมแล้ว ไม่งั้นคงจะซ่อมสนุก เยี่ยมมาก เยี่ยมมาก เยี่ยมมาก Cheesy Cheesy Cheesy
บันทึกการเข้า

คนเราต่างที่มา ต่างที่ไป ย่อมคิดและทำอะไรที่ต่างกัน ยอมรับและเข้าใจ  จะสงบสุข
ขายอุปกรณ์ไวเลส และสายอาศไวเลส wifi คลิกตามมาเลยครับ
TRT
บุคคลทั่วไป
« ตอบ #133 เมื่อ: มิถุนายน 12, 2009, 06:36:34 AM »

Protect LG   MC-059A/B

ลองดูครับ มีอยู่ 3 จุดเอง
 - จุดแรกเป็น Protect B+ ครับ ( กล่องสี่เหลี่ยมบน ) อันนี้ให้ท่านวัดไฟ B+ ดูก่อนครับ และก็มาดู FR402 , FR403 ครับต้องไม่ยืด ( 1.2 โอห์ม 1 W )
 - จุดต่อมาเป็น Protect Vert ครับ Protect นี้เป็นการตรวจจับการทำงานของภาค Vert   ถ้า Vert ไม่ทำงาน เครื่องก็จะ Protect
 - จุดสุดท้ายเป็น Protect X-Ray ครับ โดยจุดนี้จะเอาไฟจุดใส้หลอดมาเป็นไฟอ้างอิง ถ้าไฟจุดใส้หลอดมากกว่าปกติ ก็จะเกิดการ Protect ครับ


* MC-059.jpg (97.43 KB, 670x478 - ดู 3951 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #134 เมื่อ: มิถุนายน 12, 2009, 07:01:19 AM »

21F-PD300 , 21F-PA14
อันนี้เอารูปไปดู ไปวิเคราะห์กันนะครับ
 - รูปแรกเป็น Main Protect นะครับ ปกติขานี้มีสภาวะเป็น ไฮล์  4.1 V การวัดไฟ ต้องวัดรอตั้งแต่ยังไม่เปิดเครื่อง เมื่อเปิดเครื่องต้องมีไฟ ถ้าไม่มีไฟก็แสดงว่าเกิด Protect แล้วครับ

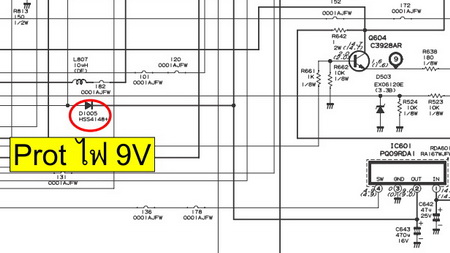

 - รูปต่อมาเป็น Protect ไฟ 9 V ถ้าไม่มีไฟ 9 V เครื่องก็จะ Protect
 - รูปที่ 3 เป็น Protect ทางจูนเนอร์ โดยจะจับไฟ 33 V และไฟ 5 V เลี้ยงจูนเนอร์ ถ้าจุดใดจุดนึง ไม่มีไฟ เครื่องก็จะ Protect

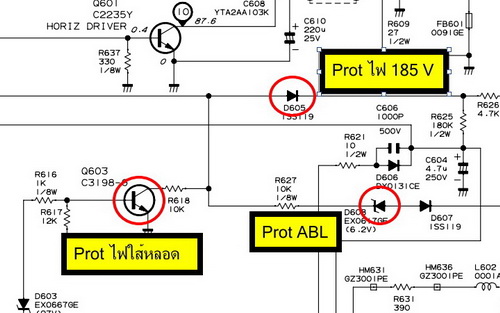

 - รูปที่ 4 รูปนี้จะมี Protect อยู่ 3 จุดด้วยกัน คือ Protect ไฟ 185 V ถ้าไม่มีไฟ เครื่องก็จะ Protect   จุดต่อมาในรูปที่ 4 นี้ เป็น Protect ไฟจุดใส้หลอด หรือ X-Ray Protect นั่นเอง เมื่อใดที่เครื่องทำงานจนไฟไฮล์โวลย์เกิน จนไฟรีเวิร์ดผ่าน D603 เครื่องก็จะ Protect ทันที จุดสุดท้ายในรูปเป็น Protect ABL ถ้าเมื่อใดที่ไฟ ABL มีค่าเป็นลบมากๆ เครื่องก็จะเกิดการ Protect


* Main Prot.jpg (29.48 KB, 355x243 - ดู 3838 ครั้ง.)

* Prot 9 V.jpg (36.53 KB, 450x253 - ดู 3865 ครั้ง.)

* Prot Tuner.jpg (47.3 KB, 450x293 - ดู 3779 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #135 เมื่อ: มิถุนายน 12, 2009, 07:02:01 AM »

.


* รวม Prot.jpg (50.88 KB, 500x313 - ดู 3853 ครั้ง.)
บันทึกการเข้า
sombat c ♥
วีไอพี
member
***

คะแนน41
ออฟไลน์ ออฟไลน์

กระทู้: 261


ตอบผิดก็ขออภัยไม่มีอะไรแค่อยากช่วยและพัฒนาตนเอง


« ตอบ #136 เมื่อ: มิถุนายน 12, 2009, 09:11:34 AM »

ผมติดตามผลงานท่าน  TRT ตลอดเลยครับ ขอถามท่านอาจารย์  TRT  ต่ออีกนิดครับ
ของ  SHARP  นี้แหละครับรุ่นใหม่ๆ  ขา  V-GUARD   บางทีก็เขียน  V-PROT
มันเป็นการตรวจสอบการทำงานของภาค  vert  ใช่ไหมครับก็คือถ้า  ic  vert  ไม่ทำงานมันก็จะโปรเทค
ใช่ไหมครับผมเคยวัดไฟที่ขา  ic  801  เลยจะมีไฟแค่  0.4 v  และในวงจรเขาจะให้ใช้สโคปจับสัญญาณ
ขานี้ด้วยผมอยากรู้แนวทางการตรวจเช็คของ  sharp  รุ่นใหม่ๆ เป็นอย่างนี้หมดเลยครับ


* 1.GIF (21.41 KB, 635x537 - ดู 3790 ครั้ง.)

* 2.GIF (38.61 KB, 1038x530 - ดู 3790 ครั้ง.)
บันทึกการเข้า

การเรียนรู้ไม่มีวันสิ้นสุด
TRT
บุคคลทั่วไป
« ตอบ #137 เมื่อ: มิถุนายน 12, 2009, 07:01:48 PM »

อ้างถึง
ขา  V-GUARD   บางทีก็เขียน  V-PROT
มันเป็นการตรวจสอบการทำงานของภาค  vert  ใช่ไหมครับก็คือถ้า  ic  vert  ไม่ทำงานมันก็จะโปรเทค
ใช่ไหมครับผมเคยวัดไฟที่ขา  ic  801  เลยจะมีไฟแค่  0.4 v

ขา V Guard จะว่าไปแล้วก็คือ Vert Protect อีกชุดนึงนั่นเอง จะเป็นขาสำหรับตรวจสอบสัญญาณเวอร์พัลซ์ ที่ได้มาจากขา PUMP UP โดยความแรงของสัญญาณจะถูกลดโดยวงจรแบ่งแรงดัน ถ้าสัญญาณเวอร์พัลซ์หายไป เครื่องก็จะสั่งตัดการทำงานทันทีครับ
ซึ่งขา V-Guard นี้ ถ้าเป็นของ JVC จะเขียนเป็นขา Neck ซึ่งการทำงานก็จะเหมือนกัน คือการตรวจสอบสัญญาณเวอร์พัลซ์ ที่รับมาจาก PUMP UP
บันทึกการเข้า
sombat c ♥
วีไอพี
member
***

คะแนน41
ออฟไลน์ ออฟไลน์

กระทู้: 261


ตอบผิดก็ขออภัยไม่มีอะไรแค่อยากช่วยและพัฒนาตนเอง


« ตอบ #138 เมื่อ: มิถุนายน 15, 2009, 09:26:37 AM »

 เอาแน่ เอาแน่ เยี่ยมมาก
บันทึกการเข้า

การเรียนรู้ไม่มีวันสิ้นสุด
nongkik55
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 1


« ตอบ #139 เมื่อ: มิถุนายน 16, 2009, 08:46:47 AM »

ขอขอบพระคุณอย่างสูง ชาติจะตั้งใจทำงานนี้ให้ ได้อย่างดีที่สุดไม่ว่าจะลำบากยากเท่าไหร่จะไม่ท้อ  จะใช้ปัญหา  ให้เกิดประโยชน์มากๆๆๆ   แล้วใช้ปัญญาแก้ไข  ให้ดีเท่าที่จะทำได้จ้า  จากเด็กตัวเล็ก
บันทึกการเข้า
chai17
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 7



« ตอบ #140 เมื่อ: มิถุนายน 18, 2009, 08:49:52 PM »

ขอบคุณครับ Wink เยี่ยมมากเลยพี่ TRT  ขอบคุณ
บันทึกการเข้า
anuning
ชุมชนคนรักอาชีพช่าง
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 569


อีเมล์
« ตอบ #141 เมื่อ: มิถุนายน 20, 2009, 05:21:44 AM »

ขอบคุณมาครับ สำหรับสิ่งดีๆ ที่มอบให้กัน  ผมยังปล้มใจที่ สังคมเรายังมีคนดีเหลืออยู่ครับ ขอบคุณ ดีใจจัง THANK!! Embarrassed
บันทึกการเข้า
naypok
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 244



เว็บไซต์ อีเมล์
« ตอบ #142 เมื่อ: มิถุนายน 24, 2009, 07:48:16 PM »

ทีวีซิงเกอร์  กับ ซันโซ  ละครับ  มีทริปกับเขาไหมครับ  กำลังเจอปัญหาโปรเทคเลยครับ  SINGRE CT-14C1
บันทึกการเข้า

นายไกรศร  ทองปลิว  เทคนิคคอมพิวเตอร์  ปวส 1  วิทยาลัยการอาชีพกันทรลักษ์  จังหวัดศรีสะเกษ
โทร 085-9081384
197 ม.5 บ้านโนนสำโรง ต.ท่าคล้อ  อ.เบญจลักษ์  จ.ศรีสะเกษ 33110
เสาะเเสวงหาความรู้  และประสบการณ์ เพื่อยกระดับฝีมือ
TRT
บุคคลทั่วไป
« ตอบ #143 เมื่อ: มิถุนายน 24, 2009, 08:10:01 PM »

อ้า.....จัดให้ครับบบบบ
แท่น AC-6A
 - รูปแรกเป็น main protect นะครับ ปกติขานี้ต้องมีสภาวะเป็น High ครับ ประมาณ 5 V
 - ต่อมาเป็น Protect ไฟจุดใส้หลอดครับ เมื่อไม่มีไฟจุดใส้หลอดเมื่อใด เครื่องก็จะ Protect
 - ต่อมาเป็น Vert Protect
 - และสุดท้ายก็เป็น Protect ไฟ 9 V ครับ
ลองตรวจเช็คดูครับ


* Main Protect.jpg (31.88 KB, 350x252 - ดู 3662 ครั้ง.)

* Prot ไฟจุดใส้หลอด.jpg (24.44 KB, 350x232 - ดู 3603 ครั้ง.)

* Prot vert.jpg (21.38 KB, 350x240 - ดู 3676 ครั้ง.)
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #144 เมื่อ: มิถุนายน 24, 2009, 08:11:56 PM »

ต่ออีกจุดนึงครับ


* Prot ไฟ 9 V.jpg (25.88 KB, 350x229 - ดู 3652 ครั้ง.)
บันทึกการเข้า
