HITACHI C21SP B+ ได้ 95โวลท์ แล้วไฟตกเหลือ 60 โวลท์

[yatasy]

ผมเพิ่งเริ่มศึกษาการซ่อมโทรทัศน์ด้วยตัวเอง ( เคยซ่อมแต่คอมพิวเตอร์ครับ ) ก็อาศัยการอ่านจากในเว็บของพี่ ๆ นี่แหละ
ก็เลยเริ่มลองทำดู อารการคือเปิดไม่ติด เป็น TV HITACHI รุ่น C21SP ผมวัดไฟที่บริดไดโอด ได้ 300 V ลอย H.OUT
ใช้หลอดไฟเป็นโหลด หลอดติดสว่างแล้วค่อยๆ รี่ลง แต่ไม่ดับ วัดไฟ B+ ได้ 140 V ขณะวัดไฟ ผมลอย ทรานซิสเตอร์ D2578 ที่ขา C ผมไม่รู้ว่าจะเริ่มจากตรงไหนอีก ผมอ่านบทความมาหลายบทความกว่าจะกล้าลงมือทำ แต่ไม่รู้ว่าจะเริ่มจุดไหนต่อครับ
ขอบคุณมาก ๆ ถ้าพี่ ๆ จะช่วย บอกแนวทาง ผมอยากเก่งได้แค่เศษเสี้ยวของพี่ ๆ ก็พอแล้วครับ

[ลุงเคี้ยง-LSVteam♥]

ผมเพิ่งเริ่มศึกษาการซ่อมโทรทัศน์ด้วยตัวเอง ( เคยซ่อมแต่คอมพิวเตอร์ครับ ) ก็อาศัยการอ่านจากในเว็บของพี่ ๆ นี่แหละ
ก็เลยเริ่มลองทำดู อารการคือเปิดไม่ติด เป็น TV HITACHI รุ่น C21SP ผมวัดไฟที่บริดไดโอด ได้ 300 V ลอย H.OUT
ใช้หลอดไฟเป็นโหลด หลอดติดสว่างแล้วค่อยๆ รี่ลง แต่ไม่ดับ วัดไฟ B+ ได้ 140 V ขณะวัดไฟ ผมลอย ทรานซิสเตอร์ D2578 ที่ขา C ผมไม่รู้ว่าจะเริ่มจากตรงไหนอีก ผมอ่านบทความมาหลายบทความกว่าจะกล้าลงมือทำ แต่ไม่รู้ว่าจะเริ่มจุดไหนต่อครับ
ขอบคุณมาก ๆ ถ้าพี่ ๆ จะช่วย บอกแนวทาง ผมอยากเก่งได้แค่เศษเสี้ยวของพี่ ๆ ก็พอแล้วครับ

ไฟเกินครับ บอกรายละเอี่ยด อุปกรในภาคจ่ายไฟมาสักสองสามตัวครับ ว่าใช้อะไรบ้าง มันมีหลาย แท่นครับ หรือบอก แท่นมาก็ได้

[yatasy]

บริด ไดโอด เบอร์ RVB  406M + ( C ค่า 180 uf  450 V ) + ( R 1.7 โอม 7 วัตต์ ) + ( R 1โอม 7 วัตต์ )
ขอบคุณล่วงหน้าครับ

[ลุงเคี้ยง-LSVteam♥]

บริด ไดโอด เบอร์ RVB  406M + ( C ค่า 180 uf  450 V ) + ( R 1.7 โอม 7 วัตต์ ) + ( R 1โอม 7 วัตต์ )
ขอบคุณล่วงหน้าครับ

ตอบมาอย่างนี้ ไม่มีใครตอบ กระทู้คุณได้หรอกครับ ให้บอก ว่าภาคจ่ายไฟใช้อะไรเป็นหลัก
 เช่น STRหรือIC มีคะแนน ช่วยเหลือ ตั้ง5คะแนนแล้วน่าจะรู้ นะว่าควรจะต้องบอกรายละเอี่ยด อะไรบ้าง

[yatasy]

ขอโทษครับพี่ ผมจะพยายามบอกใหม่อีกครั้งนึงครับ คือคะแนนช่วยเหลือของผม ส่วนมากจะเป็นเรื่องเกี่ยวกับคอมพิวเตอร์ครับ
ผมไม่รู้จริง ๆ ว่าต้องดูจากตรงไหน แต่ก็จะพยายามทำตามที่พี่แนะนำครับ

[ถาวร-LSVteam]

  กรรม

[yatasy]

ใช้ IC เบอร์ tda 8356  ครับ คือผมมี แผ่นกระดาษที่เป็นลายวงจรอยู่ด้วยแต่มันก็ไม่รู้จะดูยังไง

[yatasy]

รบกวนช่วยแนะนำหน่อยครับ อุปกรณ์ที่พอจะทำให้พี่ ๆ ได้ รู้ ก็มีกล้อง + โทรทัศน์ที่กำลังใช้ความพยายามอย่างไม่รู้จุดหมาย +
แผ่นวงจรที่ดูไม่เป็นซะเลย + ความตั้งใจจริงครับ

[ถาวร-LSVteam]

ตัวหลักไม่เอามาเอา แต่อะไรมาก็ไม่รู้ ถ่ายรูปมันทั้งแผงมาเลยดีกว่า

[ลุงเคี้ยง-LSVteam♥]

ใช้ IC เบอร์ tda 8356  ครับ คือผมมี แผ่นกระดาษที่เป็นลายวงจรอยู่ด้วยแต่มันก็ไม่รู้จะดูยังไง

นี่มัน ไอซีเวอร์ เอางี้ บอกเบอร์ TR หรือ STR-IC-ในเครื่อง มีกี่ตัวบอกมาให้หมดเลย เดี๋ยวผมหรือ เพื่อนสมาชิก
 จะถอดออกมาเองครับ ยกเว้น TR ตัวเล็กๆไม่ต้องบอกครับ และเจาะจงเอา ตัวที่ติดอยู่กับแผ่นระบายความร้อนทุกตัวเลยด้วย

[yatasy]

TR มีเบอร์ D2578 D2058 D1710

[yatasy]

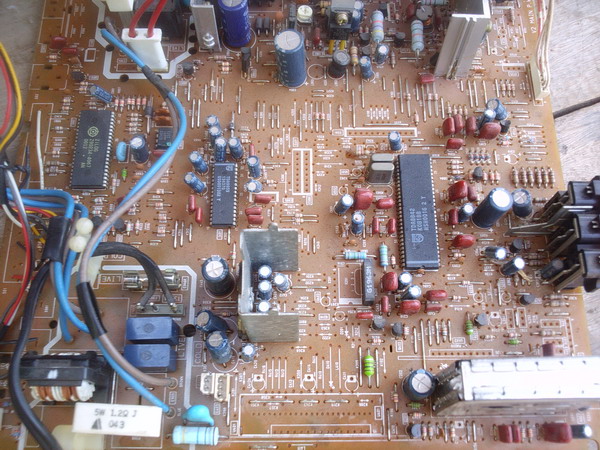

รูปถ่ายครับ

[yatasy]

ผมพอจะรู้ปัญหาแล้วครับ ปัญหาหลักคือผมบอกอาการไม่ตรงจุด บอกอาการไม่ถูก เอาเป็นว่าพี่ให้ผมเช็คตรงไหน เอาแบบเป็น
เหมือนแบบฝึกหัดก็ได้ครับ ผมจะลองเอาไปทำตามสิ่งที่ พี่ ๆ บอก เป็นข้อ ๆ จะดีกว่า เพราะผมคงตอบคำถามได้ไม่ถูกต้องแน่นอน ขอบคุณที่มีน้ำใจครับ แล้วผมจะลองเช็คไปเรื่อย ๆ พยายามทำความเข้าใจให้มากที่สุดเท่าที่จะทำได้ครับ

[ถาวร-LSVteam]



[yatasy]

เปลี่ยนแล้วครับ ลอย H.OUT ต่อโหลดแล้วไฟไม่ติดครับ วัดไฟ B+ ได้ 30 โวลท์

[ถาวร-LSVteam]

,ลอยมันก็โปรเท็คนะสิ

[yatasy]

ครับผม    ต่อ H.OUT เหมือนเดิมแล้วครับ จอยังมืดอยู่    เอาเป็นว่าพี่ให้ทำแค่ไหนผมจะทำแค่นั้นครับ ขอบคุณมาก ๆ ครับอย่างน้อยก็รู้ว่าไฟมันเกิน และมันเกินที่จุดไหน

[sombat2516]

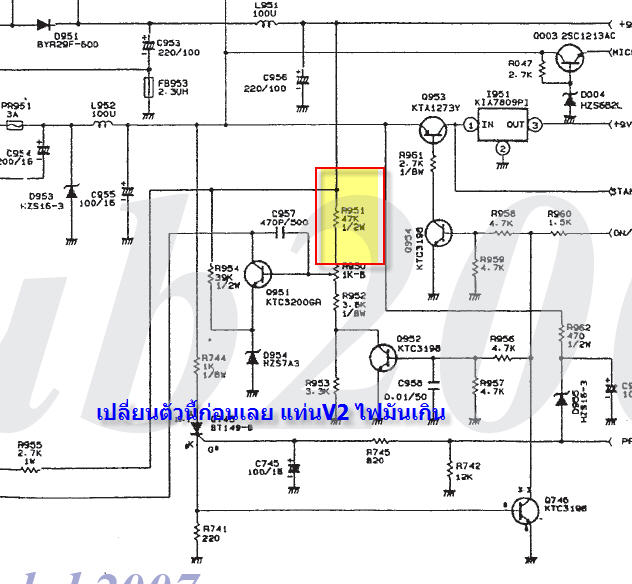

เอา47โอห์มใส่แน่เลยบีบวกถึงล่วงลงขนาดนั้น

[yatasy]

4.7 K ครับ สีเหลือง ม่วง แดง ทอง ครับ ถ้าผิดก็ขอโทษด้วยครับ

[ลุงเคี้ยง-LSVteam♥]

4.7 K ครับ สีเหลือง ม่วง แดง ทอง ครับ ถ้าผิดก็ขอโทษด้วยครับ

ต้องเอา R 47Kครับ สี่สิบเจ็ดเค เหลืองม่วงส้มทอง

[sombat2516]

4.7 K ครับ สีเหลือง ม่วง แดง ทอง ครับ ถ้าผิดก็ขอโทษด้วยครับ

     เกือบถูก

[yatasy]

ครับผม

[yatasy]

ต่อโหลดแล้วไฟสว่างจ้าเลยครับ มีเสียง ช๊อตดังเปรียะ ก็เลยไม่กล้าเช็คต่อ ไม่รู้ว่าช็อตตรงไหน อยู่ใกล้ ๆ แถว ฟลายแบล็คครับ

[BMW]

ดีครับใช้ความพยามดี...แต่อย่างไหนที่เราไม่ถนัดก็ให้ช่างที่ชำนาญเขาดีกว่าครับ...มันจะเสียหายกว่าเก่าแต่ถ้าจะทำต้องเรียนรู้มากเข้าไว้ครับ

[yatasy]

ขอบคุณทุกคำชี้แนะครับ ยังไงผมจะซ่อมโทรทัศน์เครื่องนี้ให้ติดให้ได้ แต่ขอไปทำการบ้านมาเยอะ ๆ ก่อน รู้สึกว่ายังมีอีกหลายอย่างที่ต้องรู้ โดยเฉพาะภาคจ่ายไฟ จะทำการบ้านให้หนักเข้าไว้ครับ ขอบคุณมาก ๆ ลุงเคี้ยง ที่ให้คำแนะนำตั้งแต่การตั้งกะทู้
พี่ e21xeq ที่อนุเคราะห์ลายวงจรพร้อมชี้จุดไฟเกินให้ และขอให้พี่ ๆ ทุกคนมีแต่ความสุขความเจริญ ในหน้าที่การงานยิ่ง ๆ ขึ้นไป สุดท้ายนี้ขออำนาจคุณพระศรีรัตนตรัย และสิ่งศักดิ์สิทธิ์ทั้งหลายในสากลโลก ปกป้องคุ้มครองครอบครัวของพี่ ๆ ทุกคนให้มีแต่ความสุขครับผม

[chirawat]

เอา R 47 K ใส่แล้วไฟได้รึเปล่าครับ

[yatasy]

ต่อโหลดแล้วไฟสว่างจ้าเลยครับ มีเสียงช๊อตด้วย เลยไม่กล้าวัดไฟ ใส่ R 47K เข้าไปเรียบร้อยแล้ว

[yatasy]

ตอนนี้วัดไฟบีบวก เข็มมิเตอร์ขึ้นถึง 95V แล้วก็ตกลงมาเหลือประมาณ 60 V ครับแบบนี้หลอดไฟที่ต่อถ่วงไว้ก็หรี่ลงมาตามครับ
ช่วยแนะนำต่อหน่อยครับ

[yatasy]

ได้แล้วครับ Adjus B+ ได้แล้วครับ 95V แต่จำเป็นต้องเป๊ะไหมครับคือผมใช้มิเตอร์แบบเข็ม แรงดังขึ้นลงมีผลหรือเปล่าครับ
ตัวอย่าง ผมวัดแล้วเข็มชี้ที่ 95 ค่อนมาทาง 90 นิด ๆ จะมีผลหรือเปล่า
