« เมื่อ: กรกฎาคม 18, 2012, 02:05:29 PM » |
|
เช็คอาการตอนแรก R 2.2 โอห์ม 15 W ขาด
strw6556A ช็อต
เปลี่ยนแล้ว เจออาการเปิดแล้วตัด ไฟสแตนบายกระพริบ
ลอย hor แล้วต่อหลอดไฟ
วัดไฟ B+ ตอนที่เครื่องยังไม่ตัดได้ 135v
อาการนี้ติดโปรอยู่ใช่ไหมครับ...ต้องเ้ช็คจุดไหนครับ...
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #1 เมื่อ: กรกฎาคม 18, 2012, 02:13:41 PM » |
|
ลอยฮอร์ ต่อหลอดไฟ แล้วก็ยังตัดอยู่ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #2 เมื่อ: กรกฎาคม 18, 2012, 03:00:27 PM » |
|
ไอซี วันชิป เบอร์ 12063h/nf100 ไม่ทราบโปรเทคขาไหนครับ....
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
หลอดไฟ
วีไอพี
member
คะแนน 246
ออฟไลน์
กระทู้: 1550
|
|
« ตอบ #3 เมื่อ: กรกฎาคม 18, 2012, 04:53:16 PM » |
|
เช็คไฟบวกอื่นที่ออกจากสวิทชิ่งด้วย ว่าช๊อตมั๊ย
|
|
|
|
|
บันทึกการเข้า
|
ทำวันนี้ให้ดีที่สุด
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #4 เมื่อ: กรกฎาคม 18, 2012, 04:56:11 PM » |
|
มีวงจรไหมครบผมโหลดไม่ได้....
ไฟ 3.3 v จาก ic 972 มี
ส่วนจาก ic 975 ผมวัดได้ 2 v กว่าๆ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #5 เมื่อ: กรกฎาคม 18, 2012, 05:57:33 PM » |
|
มีวงจรไหมครบผมโหลดไม่ได้....
วัดไฟตอนที่ไม่ตัด ic 972 = 3.3v
ic 973 = 12v
ic 975 = 5v
ตัดที่ตัดแล้ว ic 972 = 3.3v
ic 973 = 0 v
ic 975 = 2 v
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #6 เมื่อ: กรกฎาคม 18, 2012, 06:07:08 PM » |
|
ไอซี วันชิป เบอร์ 12063h/nf100 ไม่ทราบโปรเทคขาไหนครับ....
ขอโทษทีครับ บอกเบอร์ ไอซี วันชิปผิด TDA 12063h/n1f00 ครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ลุงเคี้ยง-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1138
ออฟไลน์
กระทู้: 6667
ขอเป็นข้ารองบาททุกชาติไป
|
|
« ตอบ #7 เมื่อ: กรกฎาคม 18, 2012, 06:25:30 PM » |
|
เปลี่ยนcที่icเร็กฯ ทิ้งสะบ้างพวก47mf100mfฟิลเตอร์ไฟ3.3vไฟ5vไฟ12v ก่อนเลย  cพวกนี้ถ้าแห้งหรือลดค่า มันจะเกิดได้หลายอาการ สำหรับยี่ห้อ JVC |
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #8 เมื่อ: กรกฎาคม 18, 2012, 06:31:22 PM » |
|
ครับ...
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #9 เมื่อ: กรกฎาคม 19, 2012, 09:37:11 AM » |
|
ไฟขา 115 ของ ic uoc ขา protect ปกติมัน กีโวลท์ครับ
ผมวัดได้ 0v ตลอด ทั้งตอนติด และ ตอนตัด
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ลุงเคี้ยง-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1138
ออฟไลน์
กระทู้: 6667
ขอเป็นข้ารองบาททุกชาติไป
|
|
« ตอบ #10 เมื่อ: กรกฎาคม 19, 2012, 11:44:47 AM » |
|
ผมไม่มีวงจรดูสะด้วย ขาโปรเท็คของic ส่วนมากจะใช้ไฟ5vผ่านRหนึ่งตัว ส่วนเบอร์นี้จะใช้ไฟ3.3หรือ5vก็สุดที่จะเดาแต่ถ้าเป็น0เครื่องตัดแน่นอน เมื่อคุณรู้ขา ก็ต้องลองใล่เอามิเตอร์วัดขาR ตัวที่มันต่อไฟมาเลี้ยงก็คงจะไม่ยากน้ะครับ  ลองใล่ดูว่าไฟมันหายไปทางสายไหน ก็สายนั้นที่เป็นจุดลัดวงจรหรือลอยให้หมดทุกจุดแล้วลองเปิดเครื่องดูถ้าไม่ตัดก็ใล่ปิดทีละจุด แต่มือต้องไวในการชักปลั๊กน้ะครับ ไม่งั้นอาจควันขึ้นครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #11 เมื่อ: กรกฎาคม 19, 2012, 12:09:01 PM » |
|
ครับผม
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Manu00 (♥)
ซุปเปอร์ วีไอพี
member
คะแนน 78
ออฟไลน์
กระทู้: 334
คิดว่าจะทำ ก็รีบทำจะได้รู้ผล
|
|
« ตอบ #12 เมื่อ: กรกฎาคม 19, 2012, 12:38:27 PM » |
|
ก๊อป"jvc av-29b317" ไปให้คุณ Google หาซิ ข้อมูลเพียบ  |
|
|
|
|
บันทึกการเข้า
|
มนู โอวาท 142หมู่ 7 ต.เหล่ากวาง อ.โนนคูณ จ.ศรีสะเกษ Tel 085-3136405 # ;วันนี้ช่วยเพื่อนสมาชิกหรือยัง
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #13 เมื่อ: กรกฎาคม 19, 2012, 01:07:02 PM » |
|

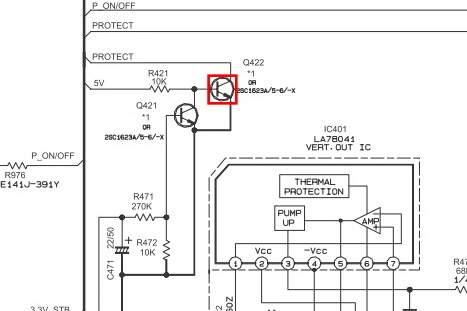

ผมไล่จากขา protect ไปแล้วลองลอยจุดที่ต่อกับ Q422,Q421 ออก แล้วเปิดดู ไม่ตัดครับ ฟลายแบคทำงาน แต่ไม่มีแสงออกหน้าจอ
ผมเ็ช็คทรานซิสเตอร์ Q422,Q421 น่าจะช็อต ครับผมเช็คในวงจร ไม่ได้ถอดออกมา เพราะมันเป็นแบบชิป
ทรานซิสเตอร์ 2 ตัวนี้เป็นโปรเท็คของอะไรครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ลุงเคี้ยง-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1138
ออฟไลน์
กระทู้: 6667
ขอเป็นข้ารองบาททุกชาติไป
|
|
« ตอบ #14 เมื่อ: กรกฎาคม 19, 2012, 02:45:10 PM » |
|
สงสัยRตรวจจับไฟ 180ขาดหรือป่าว ดูทีละจุดไม่ต้องบอกก็คงจะนึกได้บ้างละน้ะ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Manu00 (♥)
ซุปเปอร์ วีไอพี
member
คะแนน 78
ออฟไลน์
กระทู้: 334
คิดว่าจะทำ ก็รีบทำจะได้รู้ผล
|
|
« ตอบ #15 เมื่อ: กรกฎาคม 19, 2012, 05:01:51 PM » |
|
|
|
|
|
|
บันทึกการเข้า
|
มนู โอวาท 142หมู่ 7 ต.เหล่ากวาง อ.โนนคูณ จ.ศรีสะเกษ Tel 085-3136405 # ;วันนี้ช่วยเพื่อนสมาชิกหรือยัง
|
|
|
peemai-zaa
member
คะแนน 1
ออฟไลน์
กระทู้: 62
ความชำนาญ เกิดจากประสบการณ์ที่ได้เรียนรู้
|
|
« ตอบ #16 เมื่อ: กรกฎาคม 20, 2012, 07:43:28 AM » |
|
พอดีผมไปหาซื้ออะไำหล่ TR. เบอร์ 2SC3928A ที่แถวบ้านนี่ไม่มีเลยครับ
ผมเลยประกอบเครืองคืนลูกค้าไปแล้ว เพราะลูกค้าก็เร่งเหมือนกัน
ผมขอบคุณทุกท่านมากครับที่ให้คำแนะนำ....
|
|
|
|
|
