Amazing Inverter

[chiend49]

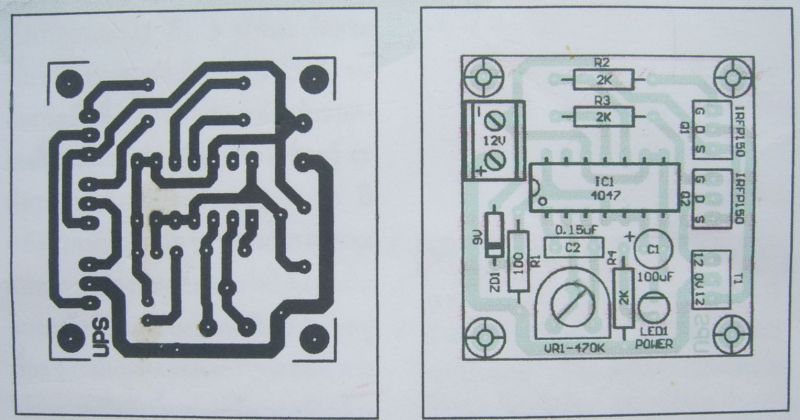

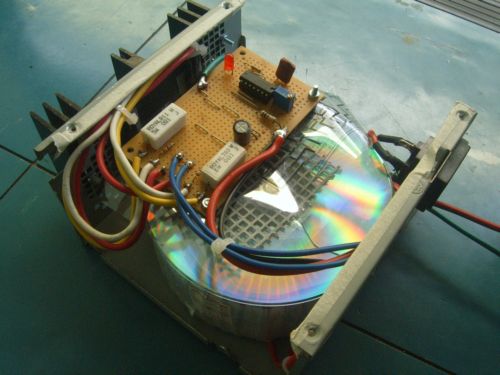

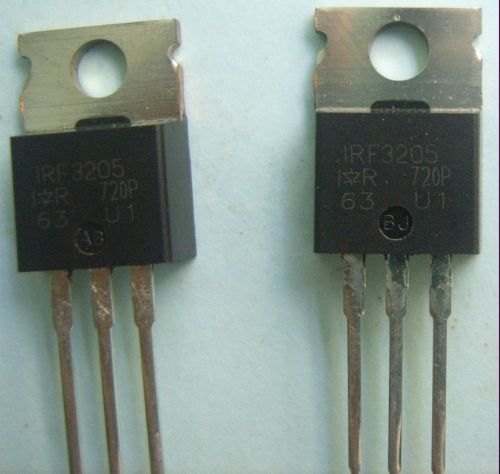

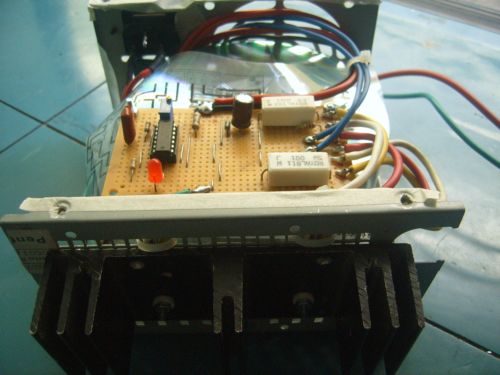

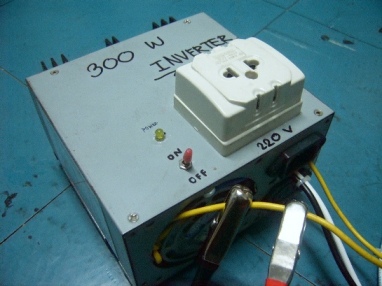

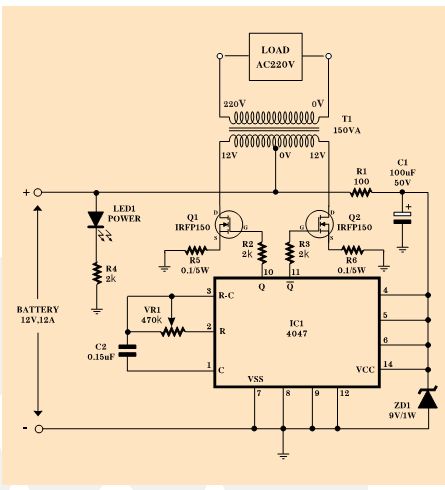

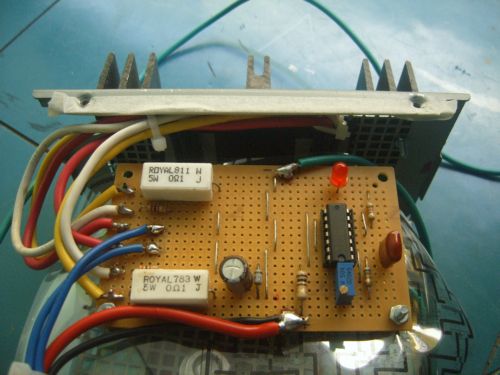

 Inverter ไมรู้ว่าได้กี่วัตต์ อันเดิมใช้ IRFP150 100W หม้อแปลง 150VA เลยเปลี่ยนเป็น IRF3025 หม้อแปลง 300VA แต่ก็ใช้ได้ดีครับ...

[sab]

ขอบคุณครับ

[patom]

เยี่ยมจริงๆขอบคุณมากครับ

[asound10]

ขอถามหน่อยครับ
ใช้หม้อแปลงอะไรทำอินเวอร์เตอร์ครับหรือว่าหม้อแปลงธรรมดาแล้วกลับขั้วเอาทาง12 โวลมาต่อกับอินเวอร์เตอร์ครับ

ขอบคุณล่วงหน้าครับ

[mbsamart]

ถ้าออกมา 50-60Hz ก็ใช้หม้อแปลงธรรมดานี่แหละครับ ดูใน UPS หม้อแปลงธรรมดาทั้งนั้น

[chiend49]

ใช้หม้อแปลงธรรมดานี่ล่ะคับ  220 ออก 12 0 12  แต่เวลาใช้งาน แค่ป้อนไฟสลับเข้าทาง 12 0 12 แล้วออก 220 คับ...

[asound10]

ขอบคุณครับผม

[sarit]



[xxxstorm]

VR1 470k มันเอาไว้ปรับอะไร ความถี่ป่ะ แล้วปรับไงครับ

[panitan]

out put  pure sine หรือเปล่าครับ

[chiend49]

VR 470 K เอาไว้ปรับ ความถี่ out ออกคับ..เมื่อใวช้งานจริงเอามิเตอร์วัด output แล้วทำการปรับ จนได้แรงดันประมาณ 220-230 V เผื่อไฟตก แล้วหาโหลดหลอดไฟ ชัก 20 W หลอดสั้นมาต่อ จะดูว่ามันจะทำงานหรือไม่ การกระพริบเป็นไง ถ้าเกิดกระพริบแล้วติดปรกติ วัดไฟ output ได้ ประมาณ 220-230 V ก็ใช้ได้คับ..

[chiend49]

Output ไม่ใช่ sin 100% คับเหมาะกับเอาไปใช้งานกับหลอดไฟคับถ้าเกิดใช้โหลดอย่างอื่นที่มีความละเอียดกว่านี้ไม่แนะนำคับ

[chiend49]

สุดท้าย...แฟนสวย

[taly]

 ทำยังงั้ยถึงได้300Wครับอยากรู้ครับช่วยบอกที่ ดัดแปลงอะไรบ้างครับ จะเอาไปเปิดพัดลมได้มั้ยครับ

[taly]

ผมทำอยู่100Wครับ เปิดTVติดแต่พอภาพเต็มจอมันก็ดับสงสัยไฟแบตไม่พอผมใข้แบต14A หม้อแปลง3-5Aครับ ไม่มีแบตลูกใหญ่ให้ลอง

[nongll]

 ขอบคุณครับ

[hasaksin]

ขอโทษนะคับผมต่อวงจรนี้แล้วพอใส่โหลดเข้าไปแรงดันมันตกควรทำอย่างไงดีคับช่วยบอกที  ขอบคุณร่วงหน้านะคับ

[dokmadue ♥]

ไดโอด RU2 ต่อที่0โวลล์ ไปขาเดน ของมอสเฟส ทั้ง2 ข้าง ลดความร้อนครับ

[ptipan+]

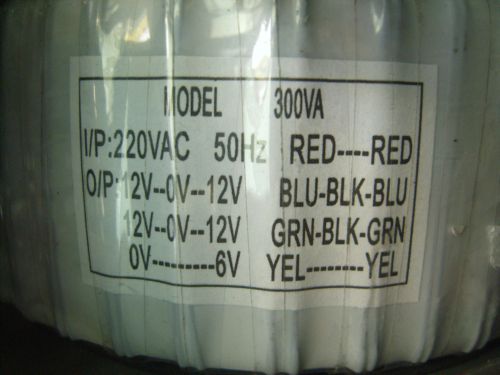

หม้าแปลงลูกที่โชว์ มันแพงมั๊ยครับ
http://www.ubmthai.com/leksoundsmf3/index.php?action=dlattach;topic=37852.0;attach=50753;image

[bancha.2518]

2-3 ร้อยมั้งครับ ที่อมร แต่ต้องยอมรับนะครับ เพราะระวังไม่ได้ ผมเจอ ลวดเป็นอลูมิเนียม น่าจะใช้เพราะบัทกรีไม่ได้

[sr2005]

สวัสดีครับพี่ๆๆทั้งหลายผมลองทำดูแล้วครับ ไฟ ac ออก 210-232 v. (no load) โดยการปรับ vr แต่พอต่อโหลดหลอดไฟ 100 w.จะสว่างประมาณ 50% วัดไฟได้ 132 v.หลังจากนั้นเปลี่ยนมาเป็นหลอดประหยัดไฟ 18 w.สว่างดีครับ ผมใช้หม้อแปลงที่ซื้อมาจากนัฐพงษ์ เห็นพิมพ์ 5 A. (385บาท) แต่พอมาดูอีกทีมันแค่ 80 VA เอง สงสัยหม้อแปลงไม่พอแน่เลย......โดนหลอกแล้วเราฮิๆๆๆๆ ถ้าผมเปลี่ยนหม้อแปลงซัก 150 VA คงใช้หลอดใส้ 100 w.ได้นะครับ   สอบถามพี่ๆครับเราจะขนานเฟตเพื่อเพิ่มวัตต์ได้หรือไม่ครับสัก 300 w.

[chiend49]

ขนานได้ครับ แต่ถ้าอยากให้ได้กำลังสูง ๆ ก็ต้องเปลี่ยนหม้อแปลง และ bat ต้อง Amp สูงด้วยครับ

ถ้าหม้แปลง 300 VA จะได้

ทางด้านขาออก 300 VA / 220 = 0.6 A
จากสูตร P=EI cosx  = 220*0.6*0.8 = 105 W (คิดที่ cos 0.8 เพราะหม้อแปลงคงไม่ 100 % )


คิดที่ load max
ทางด้านขาเข้า  300 VA / 24 = 12.5 A
ถ้า Bat 12 V 10 Ah  จะอยู่ได้ = 10/12.5 = 0.8 ชั่วโมง (1=60 ถ้า 0.8 = 48 นาที )
ถ้า Bat 12 V 100 Ah  จะอยู่ได้ = 100/12.5 = 8 ชั่วโมง

อยากได้ขนาดเท่าไหร่ก็ลองคำนวณดูครับ

[dek_en]

   ขอบคุณครับ

[star]

วงจร  Inverter  นี้สามารถใช้กับพัดลมได้ป่าว ครับ

[star]

ใช้หม้อแปลงธรรมดานี่ล่ะคับ  220 ออก 12 0 12  แต่เวลาใช้งาน แค่ป้อนไฟสลับเข้าทาง 12 0 12 แล้วออก 220 คับ...

ท่านครับ ชื้อหม้อแปลง 220 ออก 12 0 12 กี่แอมป์ ถึงจะได้ 300w

[jinarak]

มีวิธีการคำนวนทั้งวงจรหรอป่าวคับ อยากได้

[kksomboon]

หม้อแปลงใช้สูตร w=E x I
I=W/E    I=300/12=25 A
หรือบอกสั่งพันหม้อแปลง 12-0-12/220V  300VA


[nattakorn603]

หม้อแปลงใช้สูตร w=E x I
I=W/E    I=300/12=25 A
หรือบอกสั่งพันหม้อแปลง 12-0-12/220V  300VA


300VA คือหม้อแปลงกี่แอมป์ครับ

[tool_sst]

อยากได้ระบบ 24 Vdc ใครมีบ้างครับ
จะเอาไปใช้กับโซล่าเซล ที่เถียงนาครับ
ขอบคุณครับ
