ผู้เขียน หัวข้อ: ทริปเล็กๆ สำหรับช่างมือใหม่ จ่ายไฟ+PROTECT+ตัวอย่างหลายยี่ห้อ update 11/7/12  (อ่าน 614064 ครั้ง)
TRT
บุคคลทั่วไป
« ตอบ #435 เมื่อ: กุมภาพันธ์ 21, 2011, 05:25:37 PM »

ไม่ทราบว่าไฟที่ขา 8 เป็น Hi หรือเปล่าครับ ตอนที่ลอย Prot
จากที่ท่านเคยบอกว่ามีไฟประมาณครึ่งโวลย์เอง

และที่บอกว่าจอเป็นสีรุ้ง
อาการอย่างนี้ หลายยี่ห้อจะมองไปที่ Vert ไม่ทำงานนะครับ

เอาเป็นว่าให้ท่านลอยขา 8 ออกเลยซิครับ แล้วหา R100 K มาตัวนึง
เอามาบัดกรีรับไฟจากขา 56 อีกด้านมาต่อที่ขา IC ขา 8 ( ดูดตะกั่วลอยออกจากปริ้นส์แล้ว )
แล้วลองวัดไฟที่ขา 8 อีกทีซิครับ มีเท่าไร หน้าจอเป็นอย่างไร
แล้วแจ้งมาครับ
บันทึกการเข้า

jaratvit♥
ซุปเปอร์ วีไอพี
member
*

คะแนน39
ออฟไลน์ ออฟไลน์

กระทู้: 221


อีเมล์
« ตอบ #436 เมื่อ: กุมภาพันธ์ 21, 2011, 06:27:47 PM »

ตอนที่ลอย Prot วัดได้3.5v ครับ เดี๋ยวจะลองตามที่ท่านแนะนำมาครับ
บันทึกการเข้า
jaratvit♥
ซุปเปอร์ วีไอพี
member
*

คะแนน39
ออฟไลน์ ออฟไลน์

กระทู้: 221


อีเมล์
« ตอบ #437 เมื่อ: กุมภาพันธ์ 22, 2011, 04:49:46 PM »

ผมลอยขา 8 ต่อ100k มาแล้วเปิดดูครับ ไฟวัดได้ 3.4-3.5v ครับ ภาพที่หน้าจอจะออกเป็นแสงวงกลมๆ มีสีรุ้งด้านซ้ายและขวา ตรวจเปลี่ยน r ภาค ver และ ไอซี ver ใช้ LA78040 แทนครับ ตามที่อาจารย์แนะนำ ปรากฎว่าใช้ได้ครับ ปรับสกรีนและโฟกัส ก็ใช้ได้ปกติครับ ขอขอบคุณอาจารย์มากครับที่แนะนำแนวทาง ปิดงานครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #438 เมื่อ: กุมภาพันธ์ 22, 2011, 09:13:27 PM »

ยินดีด้วยครับ
เยี่ยม....
บันทึกการเข้า
yoyoboy ♥
ซุปเปอร์ วีไอพี
member
*

คะแนน35
ออฟไลน์ ออฟไลน์

กระทู้: 3


อีเมล์
« ตอบ #439 เมื่อ: มีนาคม 02, 2011, 10:39:50 PM »

อ.TRT รบกวนขอprotect JVC AV-21V316 หน่อยน่ะครับ
รบกวนขอวงจรด้วยครับ   Thank you ขอบคุณ ขอบคุณ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #440 เมื่อ: มีนาคม 03, 2011, 07:17:05 PM »

ตอบท่าน yoyoboy ♥  นะครับ
Protect 21V316 เปิดดูรุ่น 29B316 นะครับ วงจรแทบจะเหมือนกัน
อยู่ที่หน้า 4 ช่วงท้ายๆ ครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #441 เมื่อ: มีนาคม 28, 2011, 06:47:44 PM »

ของท่าน suwet เป็นแท่น BG-2S ครับ
อ้า..ลองเอาจุด Protect ไปดูไปศึกษากันครับ

BG-2S

แท่นนี้มีจุดย่อยไม่มากครับ มีแค่ 2 จุดเอง คือ
 - Protect B+

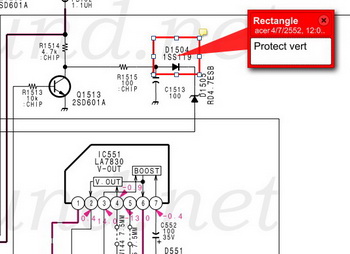

 - Protect Vert

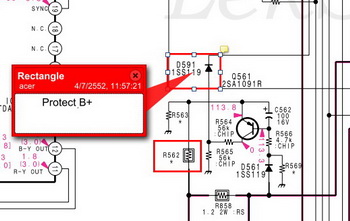

ตามรูปนะครับ
บันทึกการเข้า
disc34
ชุมชนคนรักอาชีพช่าง
member
*

คะแนน25
ออฟไลน์ ออฟไลน์

กระทู้: 11


อีเมล์
« ตอบ #442 เมื่อ: เมษายน 01, 2011, 07:57:20 PM »

ขอโปรเทค SHARP 21CT-250S แท่นG2 ครับอาจารย์
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #443 เมื่อ: เมษายน 02, 2011, 07:33:26 PM »

จัดปายยย...ครับ
SHARP CT-250 แท่น G2

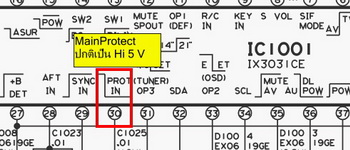

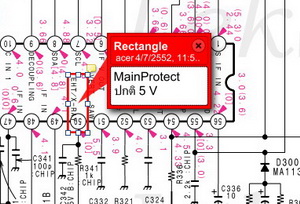

รูปแรกเป็น Main Protect นะครับ
เช็คจุดนี้ก่อนเลยครับ ปกติต้องเป็น Hi 5 V
ถ้าไม่เป็น Hi ก็ต้องย้อนไปดู Protect จุดย่อยๆ นะครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #444 เมื่อ: เมษายน 02, 2011, 07:37:35 PM »

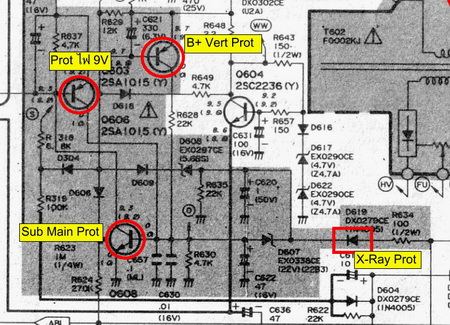

ต่อด้วยจุดย่อยของ Protect ครับ
บันทึกการเข้า
l09
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 8


« ตอบ #445 เมื่อ: เมษายน 07, 2011, 07:42:42 PM »

 เยี่ยมมาก ขอบคุณครับ   เยี่ยมมาก

   ขอโปรเทค  Hitachi c29-f300b แท่น v3al1   lv!

   อาการ   เปิดติด 5 วิ ตัด (LED ติดค้าง)    lv!
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #446 เมื่อ: เมษายน 09, 2011, 07:35:25 PM »

เปิดไปดูที่หน้า 11 นะครับ
ที่ลงใว้เป็นแท่น V3AR
คล้ายๆกันครับ
บันทึกการเข้า
lunghong
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 119


อีเมล์
« ตอบ #447 เมื่อ: พฤษภาคม 02, 2011, 07:24:59 PM »

อาจารย์ครับช้วยลงจุต protect     sharp  21c-100  ไม้ทราบแท่นด้วยครับ พอดีทีทำงานไม่มีคอมครับ
ทีอาจารย์ลงใว้ในกระทู้ก็เป็นแนวท่างทีดีครับ  แต่ทีทำงานห่างกับร้านเน็ดครับขอบคุณครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #448 เมื่อ: พฤษภาคม 03, 2011, 06:59:44 AM »

ตรวจเช็คดูครับ
Sharp 20C100

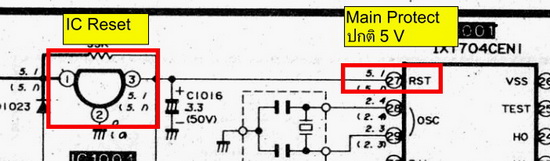

จุดแรกที่ควรตรวจก่อนก็คือที่ขา 27 IC IX1704 นะครับ ขานี้ปกติต้องมีไฟประมาณ 5 V ครับ ถ้าไม่มีแสดงว่าเครื่อง Protect ครับ
ต่อมาเรามาดูจุดย่อยกันนะครับ จุดย่อยนี้ก็จะมี Sub Main Prot อยู่อีกตัว เมื่อเรารู้ว่าที่ขา 27 ไม่มีไฟ เราก็มาลองลอย Sub Main Prot Q608 นี้ก่อนเลยครับ ถ้าลอยแล้วเครื่องไม่ตัด ก็มาดูจุดย่อยต่ออีกครับ คือที่ขา B Q608 ว่ามีตรงใหนที่ทำให้มีไฟมาสั่งให้ Q608 ทำงาน ดูตามรูปเลยครับ
แต่ถ้าลอย Q608 แล้วก็ยังตัดอยู่ เรามาดูที่ IC Reset เอานะครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #449 เมื่อ: พฤษภาคม 03, 2011, 07:00:57 AM »

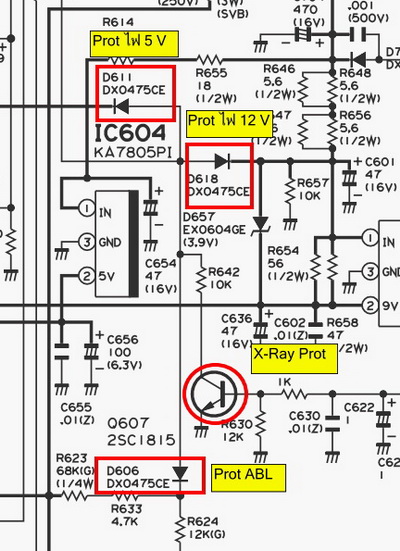

อีกรูปครับ
บันทึกการเข้า
lunghong
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 119


อีเมล์
« ตอบ #450 เมื่อ: พฤษภาคม 03, 2011, 04:58:38 PM »

อาจารย์ครับท้าลอยQ606แล้วเครื้องไม่ตัตครับและควรไปท่างไนต่อครับผมไม่มีวงจรครับอาจารย์ Cheesy help!!!
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #451 เมื่อ: พฤษภาคม 03, 2011, 07:25:48 PM »

เป็นไปได้ 2 อย่างครับ
เอาอย่างนี้ก่อนนะครับ ให้ท่านใส่ Q606 ก่อน แล้วลอย Q608
ถ้ายังตัดอีกก้แสดงว่าเป็นที่ IC Reset  ครับ
ถ้าไม่ตัด ก็มาดูจุดย่อยอีกทีครับ
เอาตรงนี้ก่อนนะครับ เป็นยังงัยก็ Post มาครับ
บันทึกการเข้า
lunghong
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 119


อีเมล์
« ตอบ #452 เมื่อ: พฤษภาคม 03, 2011, 07:53:57 PM »

ใส่Q606เครื้องตัตพอลอยQ608 ไม่ตัตแต่เครื้องไม่ทำงานคับอาจารย์
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #453 เมื่อ: พฤษภาคม 03, 2011, 08:29:53 PM »

IC Reset .....
บันทึกการเข้า
lunghong
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 119


อีเมล์
« ตอบ #454 เมื่อ: พฤษภาคม 04, 2011, 04:06:53 PM »

ผมมาแจ้งปิดงานครับอาจารย์ตัวเสียก็คือ ICตำแน่ง1006เบอร์KIA7045pกับC1006 =3.3x50Vครับ
ผมต้องขอขอบพระคุณอาจารย์ ณ  เวลานี่ครับ Cheesy ขอบคุณ Roll Eyes Embarrassed
บันทึกการเข้า
burapha34
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 46


อีเมล์
« ตอบ #455 เมื่อ: พฤษภาคม 18, 2011, 04:19:17 PM »

อาจารย์ครับ เครื่องผม jvc av- 29B317 ติดโปรเทค วัดไฟที่ขาโปรเทค 115 ได้ โลว์
ผมลอย Q 422 ได้ไฟ 3.3 v แล้วจะไล่วงจรอย่างไรต่อครับ แนะนำด้วยครับ
ขอบคุณครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #456 เมื่อ: พฤษภาคม 18, 2011, 07:31:26 PM »

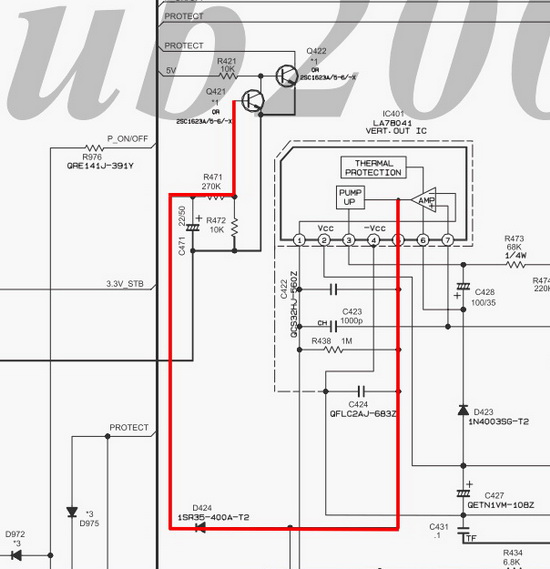

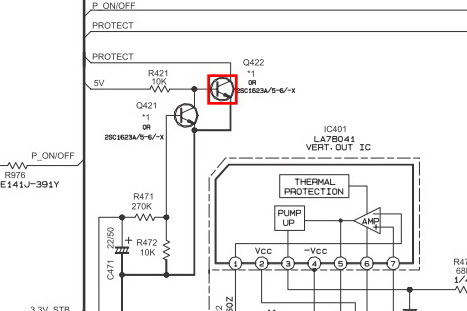

บ่งบอกว่า IC Vert ไม่ทำงานนะครับ
เพราะถ้า Vert ทำงาน จะส่งไฟออกมาจากขา 5 แล้วส่งไปทริก Q421 ทำงาน ทำให้ช็อตขา B Q422 ลงกราวด์ Q422 ก็จะไม่ทำงาน ไฟ Protect ก็จะไม่เป็น Low ครับ
ของท่านให้เช็ค-เปลี่ยน IC Vert และอุปกรณ์ภาค vert เลยครับ
บันทึกการเข้า
burapha34
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 46


อีเมล์
« ตอบ #457 เมื่อ: พฤษภาคม 18, 2011, 09:31:31 PM »

ลืมบอกไปครับ ไอซีเวอร์ผมเปลี่ยนแล้วเหมือนเดิม แต่ผมสังเกตุว่าฮอร์มันยังทำงานนะครับ
ยังไม่สตาร์ทเลย รบกวนด้วยครับ
ขอบคุณครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #458 เมื่อ: พฤษภาคม 19, 2011, 06:52:52 AM »

งั้นแสดงว่าเครื่องยังไม่ทำงานซิครับ
Protect นั้นคือ เครื่องทำงานแล้วตัด
แต่ของท่าน เครื่องยังไม่ทำงานใช่ใหมครับ
เครื่องติด STB
ให้ท่านตรวจสอบคำสั่ง Power On มีออกมามั้ย
สัญญาณ Hor Out ที่ขา 67 ดูซิครับ มีออกมามั้ย

ถ้ายังไม่ม่ออกมาให้ตรวจเช็คไฟเลี้ยงต่างๆของ IC มีครบมั้ยนะครับ

ลองตรงนี้ก่อนครับ
บันทึกการเข้า
burapha34
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 46


อีเมล์
« ตอบ #459 เมื่อ: พฤษภาคม 19, 2011, 08:47:40 AM »

รับทราบครับ ไฟเลี้ยงทุกจุดมีครบหมด 1.8 ,3.3, 5,8,12,32,135 v ปกติทุกอย่างครับ
เดี๋ยวขอดูไฟแสตนด์บายก่อน แล้วจะแจ้งให้ทราบเพื่อขอคำแนะนำใหม่ครับ
ขอบคุณครับ
บันทึกการเข้า
burapha34
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 46


อีเมล์
« ตอบ #460 เมื่อ: พฤษภาคม 19, 2011, 09:34:52 AM »

ไฟที่ไอซี 701 ทุกจุดทุกชุดได้ตามที่กำหนดครับ

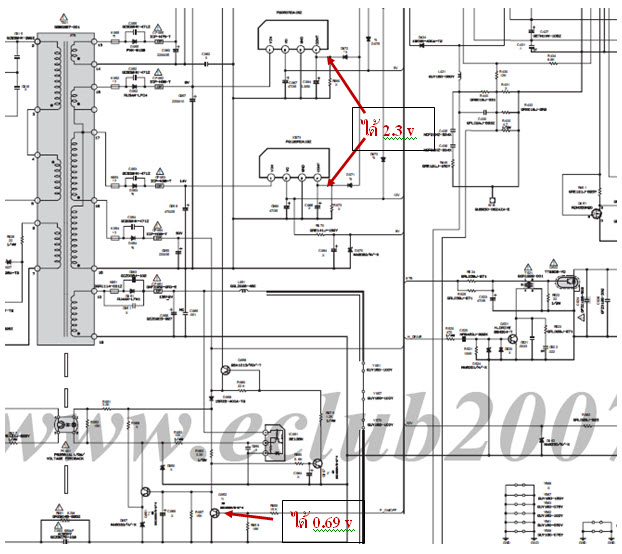

สัญญาณฮอร์ ไม่มี ไฟเพาเวอร์ออนวัดได้ตามภาพครับ
เครื่องเหมือนว่ามันพยายามจะสตาร์ทอยู่ครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #461 เมื่อ: พฤษภาคม 20, 2011, 07:38:14 AM »

ให้ท่านลอย Hor ออกก่อนนะครับ
แล้วลองกดรีโหมด On-Off ดูอีกทีซิครับ ไฟ B+ มาปกติมั้ย 135 V

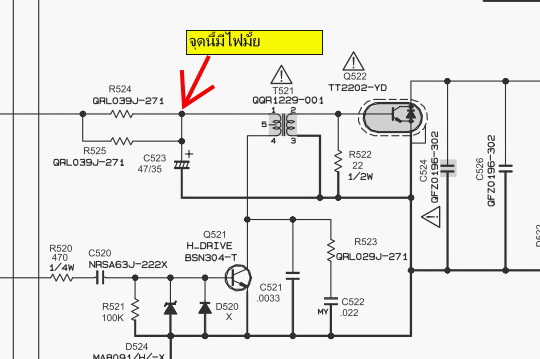

แล้วก็มาวัดไฟ Hor Drive ดูด้วยนะครับ มีไฟมามั้ย
บันทึกการเข้า
burapha34
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 46


อีเมล์
« ตอบ #462 เมื่อ: พฤษภาคม 20, 2011, 08:29:17 AM »

ลอยฮอร์แล้ววัดไฟ B บวกได้ 135 v
ฮอร์ไดรว์จุดที่ให้วัดได้ 22 v ครับ
บันทึกการเข้า
TRT
บุคคลทั่วไป
« ตอบ #463 เมื่อ: พฤษภาคม 20, 2011, 06:41:31 PM »

ตรวจละเอียดอีกครั้งครับ
วัดไฟเลี้ยง IC ทุกจุดที่ระบุใว้ในวงจร...ต้องได้ปกติ
วัดไฟขา Prot...ต้องเป็น Hi
วัดไฟขา SCL , SDA ...ต้องได้ประมาณ 3 V กว่าๆ
วัดไฟ Power ...ต้องได้ประมาณ 3 V
ถ้าทุกจุดได้ IC คงกลับบ้านแล้วซะมั้งครับ


อ้อ...เกือบลืม
ที่ขา B Hor Drive นั้นมี Zener อยู่ด้วยนะครับ
ลองเช็คดูด้วย ช็อตมั้ย...
บันทึกการเข้า
