somkeat_sin
วีไอพี
member
คะแนน 71
 ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
 |
« เมื่อ: พฤษภาคม 24, 2008, 09:18:00 PM » |
|

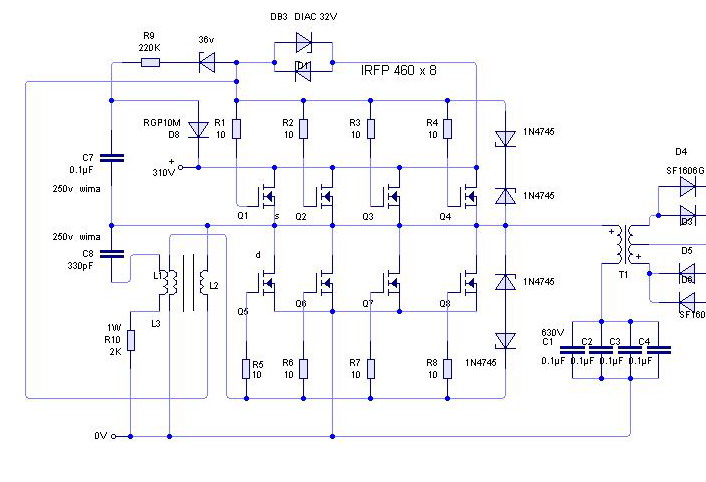

POWER supply switching ซื้อไม่ขาย แต่ให้ฟรีวงจร switching ที่ขอแล้วขออีกเอามาลงให้ต่อยอดการพัฒนาความรู้ของช่างอย่างเราได้ช่วยกันไม่อยากให้มีการปกปิด
ความรู้กันครับช่วยกันแก้ไขเพิ่มเติมให้ดีขึ้น
|
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #1 เมื่อ: พฤษภาคม 25, 2008, 08:16:06 AM » |
|

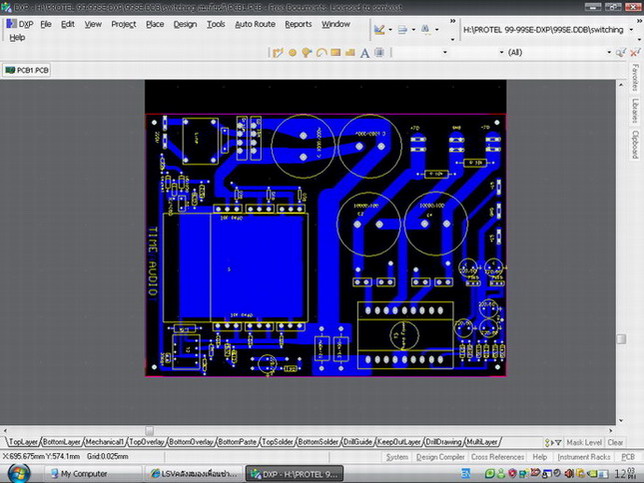

หาตั้งนานแบบ PBC
|
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
|
« ตอบ #2 เมื่อ: พฤษภาคม 26, 2008, 05:22:16 PM » |
|
โอ้เยี่ยมเลยครับ ผมขอมั่งได้ป่าวครับ ผมก็มาเปงเดือนแล้วอยากได้ๆ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
|
« ตอบ #3 เมื่อ: พฤษภาคม 27, 2008, 03:15:15 PM » |
|
POWER supply switching ซื้อไม่ขาย แต่ให้ฟรีวงจร switching ที่ขอแล้วขออีกเอามาลงให้ต่อยอดการพัฒนาความรู้ของช่างอย่างเราได้ช่วยกันไม่อยากให้มีการปกปิดความรู้กันครับช่วยกันแก้ไขเพิ่มเติมให้ดีขึ้น
ให้ครบเชตไปเลยครับ วงจร PCB
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #4 เมื่อ: พฤษภาคม 27, 2008, 05:15:13 PM » |
|
คุณน้า luyleag ตกลงว่าอยากจะได้ file PCB ไปเลยถูกต้องหรือไม่ครับ  |
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #5 เมื่อ: พฤษภาคม 27, 2008, 05:58:03 PM » |
|
ทั้สำคัณหม้อแปลงไม่มีรายละเอียดครับ
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
|
« ตอบ #6 เมื่อ: พฤษภาคม 27, 2008, 06:03:26 PM » |
|
งั้นเอาหมดเลยครับ รายละเอียดส่วนที่สำคัญ เช่นหม้อแปลง ขดลวด
อิอิ ได้ก็ดี
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #7 เมื่อ: พฤษภาคม 27, 2008, 06:14:52 PM » |
|
สวัสดีครับ อ. ถาวร เรื่องหม้อแปลงไม่มีอะไรพิเศษเลยมันก็เหมือนหม้อแปลง switching ทั่วไปใน com-tvนี่เองอุปกรณ์เล็กกระแสน้อย/ใหญ่กระแสมากขึ้นครับที่ผมใช้ E49ครับและ55 power out ส่วน osc E16- 18 ถอดจาก com เป็นหลัก  |
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
|
« ตอบ #8 เมื่อ: มิถุนายน 04, 2008, 10:30:49 AM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
montri_sound
member
คะแนน 2
ออฟไลน์
กระทู้: 48
|
|
« ตอบ #9 เมื่อ: มิถุนายน 30, 2008, 03:16:37 PM » |
|
L1,L2,L3]ลวดเบอร์อะไรและกี่รอบครับ  |
|
|
|
|
บันทึกการเข้า
|
มนตรี SOUND สุรินทร์ พนมดงรัก
|
|
|
nongsound
วีไอพี
member
คะแนน 33
ออฟไลน์
กระทู้: 181
กฟภ.สฟฟ.โพนทอง Tel.085-7399064
|
|
« ตอบ #10 เมื่อ: กรกฎาคม 07, 2008, 08:59:36 AM » |
|
L1,L2,L3]ลวดเบอร์อะไรและกี่รอบครับ อยากรู้เหมือนกันครับพันยังไง |
|
|
|
|
บันทึกการเข้า
|
นายวิรัตน์ บุญโกมุด ธ.กรุงไทย สาขา ร้อยเอ็ด
4110677831 ออมทรัพย์
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
|
« ตอบ #11 เมื่อ: กรกฎาคม 07, 2008, 10:28:59 AM » |
|
ทั้ง 2 อย่างเลย ครับ หม้อแปลง ขดลวด อิอิ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #12 เมื่อ: กรกฎาคม 07, 2008, 04:27:55 PM » |
|
L1-2-3 เป็นหม้อแปลงทำหน้าที่ osc ครับ L1=50 T L2-L3 =15T ครับ ลวด 28#  |
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
nongsound
วีไอพี
member
คะแนน 33
ออฟไลน์
กระทู้: 181
กฟภ.สฟฟ.โพนทอง Tel.085-7399064
|
|
« ตอบ #13 เมื่อ: กรกฎาคม 08, 2008, 09:59:06 AM » |
|
ขอ T1 ด้วยครับไฟขาออกประมาณ +-85 ครับ ขอบคุณครับ
|
|
|
|
|
บันทึกการเข้า
|
นายวิรัตน์ บุญโกมุด ธ.กรุงไทย สาขา ร้อยเอ็ด
4110677831 ออมทรัพย์
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #14 เมื่อ: กรกฎาคม 08, 2008, 02:14:41 PM » |
|
T1=ไฟออกผมใช้1:10V ครับ
|
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
nongsound
วีไอพี
member
คะแนน 33
ออฟไลน์
กระทู้: 181
กฟภ.สฟฟ.โพนทอง Tel.085-7399064
|
|
« ตอบ #15 เมื่อ: กรกฎาคม 08, 2008, 07:48:33 PM » |
|
T1=ไฟออกผมใช้1:10V ครับ
ที่ผมเข้าใจคือพัน 1รอบจะได้ไฟออกมา10โวลต์ ถูกต้องไหมครับและทางด้านไฟเข้าเข้าใจว่าต้องพัน31รอบไช่ไหมครับ |
|
|
|
|
บันทึกการเข้า
|
นายวิรัตน์ บุญโกมุด ธ.กรุงไทย สาขา ร้อยเอ็ด
4110677831 ออมทรัพย์
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #16 เมื่อ: กรกฎาคม 09, 2008, 07:26:06 PM » |
|
ถูกต้องตามหลักการที่เข้าใจแต่ทางความเป็นจริงทางไฟเข้าที่ว่านั้นผิดครับเพราะวงจรทำงานทีละครึ่งครับจึงต้องหารสองครับ
|
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
nongsound
วีไอพี
member
คะแนน 33
ออฟไลน์
กระทู้: 181
กฟภ.สฟฟ.โพนทอง Tel.085-7399064
|
|
« ตอบ #17 เมื่อ: กรกฎาคม 10, 2008, 06:01:18 PM » |
|
ถูกต้องตามหลักการที่เข้าใจแต่ทางความเป็นจริงทางไฟเข้าที่ว่านั้นผิดครับเพราะวงจรทำงานทีละครึ่งครับจึงต้องหารสองครับ
สรุปแล้วไฟเข้าต้องพัน15-16รอบถูกต้องไหมครับและถ้าผมต้องการไฟออก+-90 Vผมต้องพันชุดละ9รอบถูกไหมครับ |
|
|
|
|
บันทึกการเข้า
|
นายวิรัตน์ บุญโกมุด ธ.กรุงไทย สาขา ร้อยเอ็ด
4110677831 ออมทรัพย์
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #18 เมื่อ: กรกฎาคม 10, 2008, 06:10:27 PM » |
|
ok ครับผม  |
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
nongsound
วีไอพี
member
คะแนน 33
ออฟไลน์
กระทู้: 181
กฟภ.สฟฟ.โพนทอง Tel.085-7399064
|
|
« ตอบ #19 เมื่อ: กรกฎาคม 10, 2008, 09:07:16 PM » |
|
ขอบคุณครับเดี๋ยวผมจะลองทำดูครับขอเวลาเขียนแผ่นปริ้นสักวันแล้วถ้ามีปัญหาอะไรจะขอคำปรึกษาอีกครับ
|
|
|
|
|
บันทึกการเข้า
|
นายวิรัตน์ บุญโกมุด ธ.กรุงไทย สาขา ร้อยเอ็ด
4110677831 ออมทรัพย์
|
|
|
ongart
member
คะแนน 5
ออฟไลน์
กระทู้: 17
|
|
« ตอบ #20 เมื่อ: กรกฎาคม 11, 2008, 06:33:21 AM » |
|
1n4745 ใช้ 1n4744 ได้ไหมครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
|
« ตอบ #21 เมื่อ: กรกฎาคม 11, 2008, 09:01:32 AM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #22 เมื่อ: กรกฎาคม 11, 2008, 05:15:37 PM » |
|
1n4745 ใช้ 1n4744 ได้ไหมครับ
15v 1w ใช้ได้ทั้งหมดครับ |
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
ongart
member
คะแนน 5
ออฟไลน์
กระทู้: 17
|
|
« ตอบ #23 เมื่อ: กรกฎาคม 12, 2008, 12:12:00 PM » |
|
oscใช้ E14 แทนได้หรือเปล่า
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #24 เมื่อ: กรกฎาคม 12, 2008, 05:34:57 PM » |
|
ได้ครับแต่เล้กไปหน่อยน่าจะใช้ 16หรือ18จะดีกว่า ส่วนตัวผมใช้ 18 ครับที่ออกแบบปริ้นไว้  |
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
ongart
member
คะแนน 5
ออฟไลน์
กระทู้: 17
|
|
« ตอบ #25 เมื่อ: กรกฎาคม 13, 2008, 09:15:26 AM » |
|
ขอบคุณครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
montri_sound
member
คะแนน 2
ออฟไลน์
กระทู้: 48
|
|
« ตอบ #26 เมื่อ: กรกฎาคม 13, 2008, 08:11:16 PM » |
|
จ่ายกระแสได้เทาไร กำลังวัตต์สูงเท่าไร |
|
|
|
|
บันทึกการเข้า
|
มนตรี SOUND สุรินทร์ พนมดงรัก
|
|
|
montri_sound
member
คะแนน 2
ออฟไลน์
กระทู้: 48
|
|
« ตอบ #27 เมื่อ: กรกฎาคม 13, 2008, 08:14:50 PM » |
|
osc ผลิตความถี่เท่าไรคับ |
|
|
|
|
บันทึกการเข้า
|
มนตรี SOUND สุรินทร์ พนมดงรัก
|
|
|
somkeat_sin
วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 484
รักและเข้าใจ คือหัวใจผู้บริหาร
|
|
« ตอบ #28 เมื่อ: กรกฎาคม 14, 2008, 07:34:16 PM » |
|
osc 100k output 1kv
|
|
|
|
|
บันทึกการเข้า
|
somkeat_sin
|
|
|
|
