tv samsung รุ่น cs21a8w1 มีแต่เสียงไม่มีภาพ

[topz]

tv samsung รุ่น cs21a8w1 มีแต่เสียงไม่มีภาพ ใส้หลอดติด
ไฟ abl = 9 v
rk = 160 v
bk = 167 v
gk = 175 v
ไฟ 200 = 0 v
ช่วยบอกหน่อยไฟ 200v ไม่มี เช็คตรงไหนครับ
ลองเพิ่มไฟสกรีน มีแสงออก มีเส้นรีทราสขึ้น

[mon0915]

ไล่ย้อนกลับไปเลยครับว่าขาดอยู่ตรงไหนครับ  เช็ค R  ครับ

[topz]

  แล้วจะลองดู

[ntt♥]

ไฟ RK160V BK167V GK175V  ไฟทั้งหมดได้มาจากไฟ200V(อย่าหลงทาง)
เช็คง่ายๆก่อน R-ABL ข้างๆฟลายแบ็คชอบขาด

[topz]

เช็ค R แล้วครับไม่ขาด

[topz]

ไดโอด TVR10G วัดอย่างไร เพระว่าวัดไฟมีเข้าแต่ไม่มีออก ถอดออกมาวัดแล้วคิดว่าไม่น่าจะเสีย

[nakas]

ไม่อยากตอบเลย ไม่มีไฟ 200 Vdc  แล้วมีไฟที่ KR KB KG .ใด้หรือครับ

[drdr61♥]

ถ้าเป็น sumsung  เช็คหลอดภาพก่อนเลยครับ  ถ้าไม่เสียแล้วค่อยมาเช็ค  ABL   ไฟ 200 ตรงท้ายหลอดน่าจะมีแล้ว....

[too_service]

ลองเช็ค R ทั้ง 3 ตัว นี้ดูครับ

[ถาวร-LSVteam]

เช็คหลอดภาพ

[topz]

  พอดีผมเช็คหลอดภาพไม่เป็น แบบว่าไม่ค่อยได้ซ่อมทีวี พอดีทีวีที่บ้านเสียเลยอยากลองซ่อม

[mon0915]

ผมอยากช่วยครับแต่ไม่ทราบท่านมีพื้นฐานด้านนี้มาบ้างเปล่าครับไม่งั้นอาจจะมีอันตรายได้ครับ   และอีกอย่างบางครั้งช่างบอกภาษาช่างจะเข้าใจกันครับ อยากช่วยครับส่วนวีธีการเช็คหลอดภาพท่านเข้าไปหาดูในกระทู้เก่าๆมีไว้แล้วครับ

[topz]

  พอดีผมจบ ปวส อิเล็กฯอุต ทำงานเกี่ยวกับตู้คาราโอเกะหยอดเหรียญ
(เวลาทีวีเสียส่งซ่อมศูนย์)

[mon0915]

ถ้าจบ ป ว ส  มาพื้นฐานมีแน่นอนครับครับเริ่มเช็คหลอดภาพเลยครับ  ช็อตแต่ละสีลงกราว์ดูครับว่าออกมาเท่ากันเปล่าครับ

[topz]

ถ้าจบ ป ว ส  มาพื้นฐานมีแน่นอนครับครับเริ่มเช็คหลอดภาพเลยครับ  ช็อตแต่ละสีลงกราว์ดูครับว่าออกมาเท่ากันเปล่าครับ

ช่วยอธิบายวิธีการหน่อยครับ พอดีผมงง คือ เอาจุด R G B ที่ท้ายหลอดต่อตรงลงไปที่จุดกราว์เลยใช่ไหมครับ
ขอโทษนะครับพอดีไม่เคยซ่อมทีวี

[mon0915]

ใช้R 1 K ดักก่อนครับแล้วช็อตอย่านานครับ   และใช้ RGB  จากท้ายหลอดภาพครับ

[topz]



[topz]

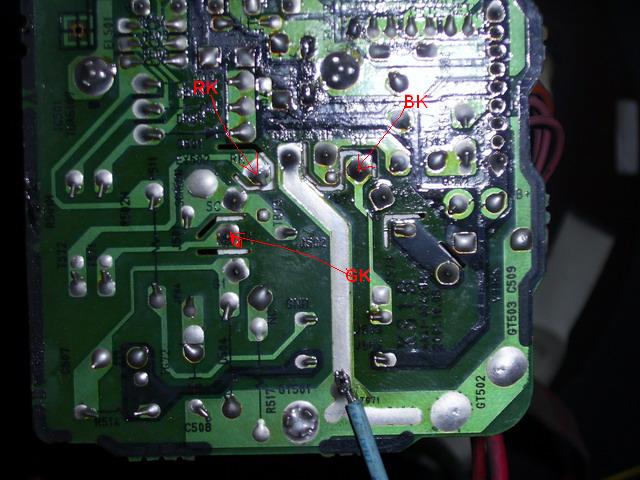

ใช้จุด GK RK BK นี้ซ็อตลงกราว์ใช่มั้ยครับ

[topz]

ช็อตแต่ละสีลงกราว์ดูแล้วครับ ออกมาเท่ากันค รับ
