ช่วยหน่อยครับ TV singer sct-2122r

[drive]

เริ่มแรกจะมีสัญญาณ hor  มาจากไหนครับ ในเมื่อ Ic จังเกิ้ลมันยังไม่มี ไฟเลี้ยงเลยเพราะว่าIc จังเกิ้ลมันเอาไฟเลี้ยงมาจาก FBT ผมก็เลยเริ่มงงแล้วครับช่วยที
อยากได้วงจรรุ่นนี้ครับเข้าไป load ในห้องวงจรก็ไม่ได้ครับ

[BenQ]

ท่านก็เช็คทางเดินไฟเลี้ยง IC Jungle ซิครับ

[drive]

ก็ FBT มันยังไม่ทำงานเลยครับ

[BenQ]

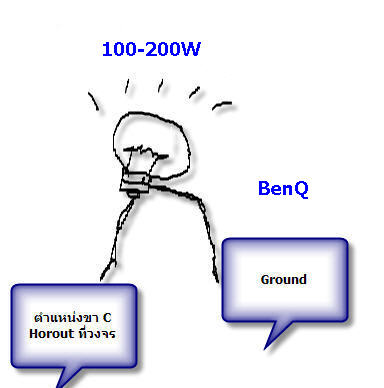

เช็คไฟ B+ ลอยฮอร์ ใช้หลอดไฟเป็นโหลดเปิดสวิทซ์เครื่องและรีโมทตามลำดับ แล้ววัดไฟที่ได้

ฮอร์น่าจะช็อต

[drive]

IC jungle มันจะมีไฟเลี้ยงตลอดเวลารึเปล่าครับถ้า FBT มันยังไม่ทำงาน

[drive]

เช็คไฟ B+ แล้วได้ 115 V  แล้วใช้ สโครปเช็คลัญญาณ  HOR ที่ขา  B ก็ไม่มีมาครับ
เลยเช็คกับไปที่ IC จังเกิ้ล ปรากฏว่าไม่มีสัญญาณออกมา

[BenQ]

ลองเปลี่ยนแร่คริสตอลดูก่อนครับ

[drive]

แต่ผมใช้สโครปวัดคริสตอลก็มีความถีออกครับแต่เป็นคริสตอล ที่ไอซีคอมครับ

[BenQ]

ความถี่ที่ท่านวัดได้เท่าไหร่ 15625 Hz หรือป่าวครับ ผมยังไม่ฟันธงว่า Jungle เสียนะครับ

ยังไงรอพี่ถาวรมาให้ความกระจ่างอีกทีนึงนะครับ

[drive]

ที่ตัวมันพิมพ์ว่า 4.00p ครับ ผมก็วัดได้ตรงครับ

[BenQ]

ใจเย็นๆครับ เดี๋ยวรอพี่ถาวรมาให้ความกระจ่างครับ

[พรเทพ-LSV team♥]

อาการเสียอะไร?

[drive]

แล้วมีวงจรไหมครับ

[drive]

ครั้งแรกมามันเครื่องตกพื้นครับแต่จอมันไม่แตกครับเช็คแล้ว พอเปิดก็ไม่ติดครับ

[พรเทพ-LSV team♥]

แล้วไฟ B+ ชุดต่างๆมาครบยัง?

[drive]

ไฟ B+ ก็ 115  V ครับ แต่ไม่มีไฟเลี้ยงIC จังเกิ้ล

[drive]

ic com เบอร์ ix 1830 ce ครับ

[tunk33150]

จะเป็นไปได้ไงครับที่ H VCC เอามาจาก FBT ไม่เคยเจอเลยครับ หรือรุ่นนี้จะ  ไฟเลี้ยง
 IC Jungle ต้องมีก่อนนะครับ  ลองทบทวนดูอีกทีครับ  อาจจะเอามาจากไฟชุดอื่น หรือดรอบลงมาจากไฟ 110V

[พรเทพ-LSV team♥]

แล้วไฟชุดอื่นๆละ เช่น 5V   9V   12V  เป็นต้น

แล้วความถี่ 15625Hz มายัง ( ตอนเปิดเครื่องครั้งแรกนะ)

***เครื่องที่ตกมา วงจรหรือเส้นทางเดินของไฟ และเส้นทางเดินของสัญญาณอาจขาด(ปริ้นขาดหรือแตก) ก็เป็นไปได้สูง

[drive]

มันเอามาจาก ขา POWER รึเปล่า

[drive]

มีไฟครบทุกชุดครับ เมื่อเมื่อผมต่อไฟคร่อมที่ขอ C ปรากฏว่าภาคจ่ายไฟติดยากมาก ดัง ฟิต นานมาก ครับ
แต่พอถอดหลอดออกมันทำงานเลย ส่วนความถี่ 15625 Hz นั้นมันจะมาจากไหนครับแล้วเราจะวัดได้ที่จุดไหนบ้าง

[พรเทพ-LSV team♥]

วัดที่ C. HOR หรือที่ B ก็ได้ครับ  เอามิเตอร์จิ่มไว้แล้วเปิดเครื่อง ครับ ถ้ามีมาแล้วหาย แสดงว่า ติดโปรเทคแล้วครับ

ส่วนการวัดที่ขา C. HOR ก็แล้วแต่ช่างแต่ละคนครับ และแล้วแต่เครื่องมือที่ใช้วัดครับ

สำหรับผม ผมชอบวัดตรง C. ครับ มันได้สัญญาณที่ใหญ่ดีครับ 5555

แต่ช่างบางคนก็บอกว่า มันไม่ดี มันจะทำให้เครื่องวัดเสียหายได้ อันนี้ก็แล้วแต่แต่ละคนครับ

[BenQ]

วัดที่ C. HOR หรือที่ B ก็ได้ครับ  เอามิเตอร์จิ่มไว้แล้วเปิดเครื่อง ครับ ถ้ามีมาแล้วหาย แสดงว่า ติดโปรเทคแล้วครับ

ส่วนการวัดที่ขา C. HOR ก็แล้วแต่ช่างแต่ละคนครับ และแล้วแต่เครื่องมือที่ใช้วัดครับ

สำหรับผม ผมชอบวัดตรง C. ครับ มันได้สัณญาณที่ใหญ่ดีครับ 5555

แต่ช่างบางคนก็บอกว่า มันไม่ดี มันจะทำให้เครื่องวัดเสียหายได้ อันนี้ก็แล้วแต่แต่ละคนครับ



[drive]

ผมใช้มิเตอร์วัดที่ขา b ก็ไม่ขึ้นครับ ผมเลยลองใช้ สโครปวัดดูก็ไม่ขึ้นเหมือนกัน
แล้วถ้ามันติดโปรเทคแล้วจะรู้ได้อย่างไรว่ามันติดโปรเทคทางไหนครับ

[drive]

ตอนนี้ผมลอย HOR อยู่นะครับ

[pradung]

น่าจะเป็นแท่น tv sharp  จังเกิ้ลเบอร์อะไร บอกมาจะได้ช่วยแนะ


[drive]

่ีืjungle เบอร์ TDA 8361 ครับ

[drive]

อยากได้วงจร IC com เบอร์ IX1830cezz

[drive]

ไฟ H.VCC  7.9 V  ต้องมาตลอดรึเปล่าครับ
