lNiranaMl
member
คะแนน 1
 ออฟไลน์
กระทู้: 65
|
 |
« เมื่อ: พฤศจิกายน 02, 2010, 01:49:26 pm » |
|
พอดีผมมีFet buz 901/906 อยู่ เลยอยากจะทำซักหน่อยอะครับ
รบกวนแนะนำวงจรหน่อยครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #1 เมื่อ: พฤศจิกายน 02, 2010, 02:12:13 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #2 เมื่อ: พฤศจิกายน 02, 2010, 02:27:50 pm » |
|
ผมขออณุญาตถามจนทำเป็นได้ไหมอะครับ
แหะๆ ผมก็พอมีความรู้ด้านอิเล็กอยู่เล็กน้อยอะครับ
อยากทำเครื่องเสียงมาก็นานแล้ว
มาหาfet ตัวนี้เจอเลยอยากลองทำอะครับ
จะทำเรื่อยๆจนสำเร็จน่ะครับ
ยังไงรบกวนช่วยแนะหน่อยนะครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #3 เมื่อ: พฤศจิกายน 02, 2010, 02:48:34 pm » |
|
ใช้ทำวงจรขยายเสียง power amp ได้
เป็นคู่ complementary กัน
901 เป็น N-Channel
906 เป็น P-Channel
ใช้ไฟเลี้ยงได้ถึง 200V
ทนกระแสได้ถึง 16A
power dissipate อยู่ที่ 250W
คำถามดีนี่ ผมให้ +1 ครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #4 เมื่อ: พฤศจิกายน 02, 2010, 03:04:22 pm » |
|
ออครับ แล้วทีนี้ผมจะเอามาขับเบสแค่ดอกเดียวข้างเดียวน่ะครับ
ไม่ทราบควรจะเลอกใช้วงจรไหนเหลอครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #5 เมื่อ: พฤศจิกายน 02, 2010, 03:21:08 pm » |
|
คุณก็ไปเลือกวงจร power amp ที่เขาออกแบบไว้แล้ว
เอาแบบใช้ Fet เป็นคู่ complementary นะ
แล้วเอาเบอร์ fet ของวงจรที่เขาออกแบบมา
เอามาเช็คคุณสมบัติในเวป datasheetcatalog.co m
ดูว่าค่า 3 ตัวที่ผมบอกไว้(ค่าV,A,power dissipate)
ให้ fet เรามีค่าเหนือกว่า
เท่านี้ก็ใช้ 901 กับ 906 แทนในวงจรที่เขาให้มาได้เลยครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #6 เมื่อ: พฤศจิกายน 02, 2010, 03:31:56 pm » |
|
ออครับ ที่ผมไปหาเจอก็มีวงจรนี้อะครับ คุณสมบัติก็เหมือนกัน
ไม่ทราบว่ามีความคิดเห็นยังไงครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #7 เมื่อ: พฤศจิกายน 02, 2010, 03:45:42 pm » |
|
ใช้ได้เลย มันตัวเดียวกันกับ 901,906
ไม่ทราบว่าได้กำลังกี่วัตต์ครับ
ผมว่าน่าจะสัก 100W นะ
วงจรนี้ใช้อุปกรณ์น้อยชิ้น หาง่าย ราคาถูก
น่าสร้างไว้ใช้ครับ
ทำ Bass Amp ความดังไม่ควรต่ำกว่า 100Wนะครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #8 เมื่อ: พฤศจิกายน 02, 2010, 04:11:33 pm » |
|
ครับได้ 100 วัตต์พอดีครับ
ในวงจรนี้มันมีไดร์มีขยายครบแล้วไช่ไหมครับผมแค่ต้องทำภาคจ่ายไฟเพิ่มถูกต้องไหมครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #9 เมื่อ: พฤศจิกายน 02, 2010, 04:20:06 pm » |
|
ถูกแล้วครับ
แต่ยังป้อนสัญญาณ dvd หรืออื่นๆยังไม่ได้
คุณต้องซื้อ Pre amp+tone control มาอีกชุดครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #10 เมื่อ: พฤศจิกายน 02, 2010, 05:33:18 pm » |
|
ไม่ทราบท่านพอจะมีลายวงจรตัวนี้ไหมครับ
ทำเองแล้วไม่มั่นใจเลย
- -
ทำลายปริ้นมาไม่เคยทำถูกในครั้งเดียวเลยอะครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #11 เมื่อ: พฤศจิกายน 02, 2010, 06:41:37 pm » |
|
ผมไม่มีครับ แต่ลอง search หาในนี้ดู น่าจะมีนะ มีใกล้เคียง ลองเอาไปดัดแปลงดูครับ http://www.ubmthai.com/leksoundsmf3/index.php?topic=5579.0 |
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
dokmadue ♥
งานระบบเสียงตามสาย-ไร้สาย
ซุปเปอร์ วีไอพี
member
คะแนน 71
ออฟไลน์
กระทู้: 506
ใจเขามาใส่ใจเรา เรียนรู้ด้วยตัวเอง
|
|
« ตอบ #12 เมื่อ: พฤศจิกายน 02, 2010, 08:41:43 pm » |
|
สวัสดีครับท่านพรเทพ ผมสถิต..สบายดีนะครับ
อาสาช่วยด้วยคน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #13 เมื่อ: พฤศจิกายน 02, 2010, 09:23:50 pm » |
|
พอดีผมลองไปรื้อลังอีกรอบ

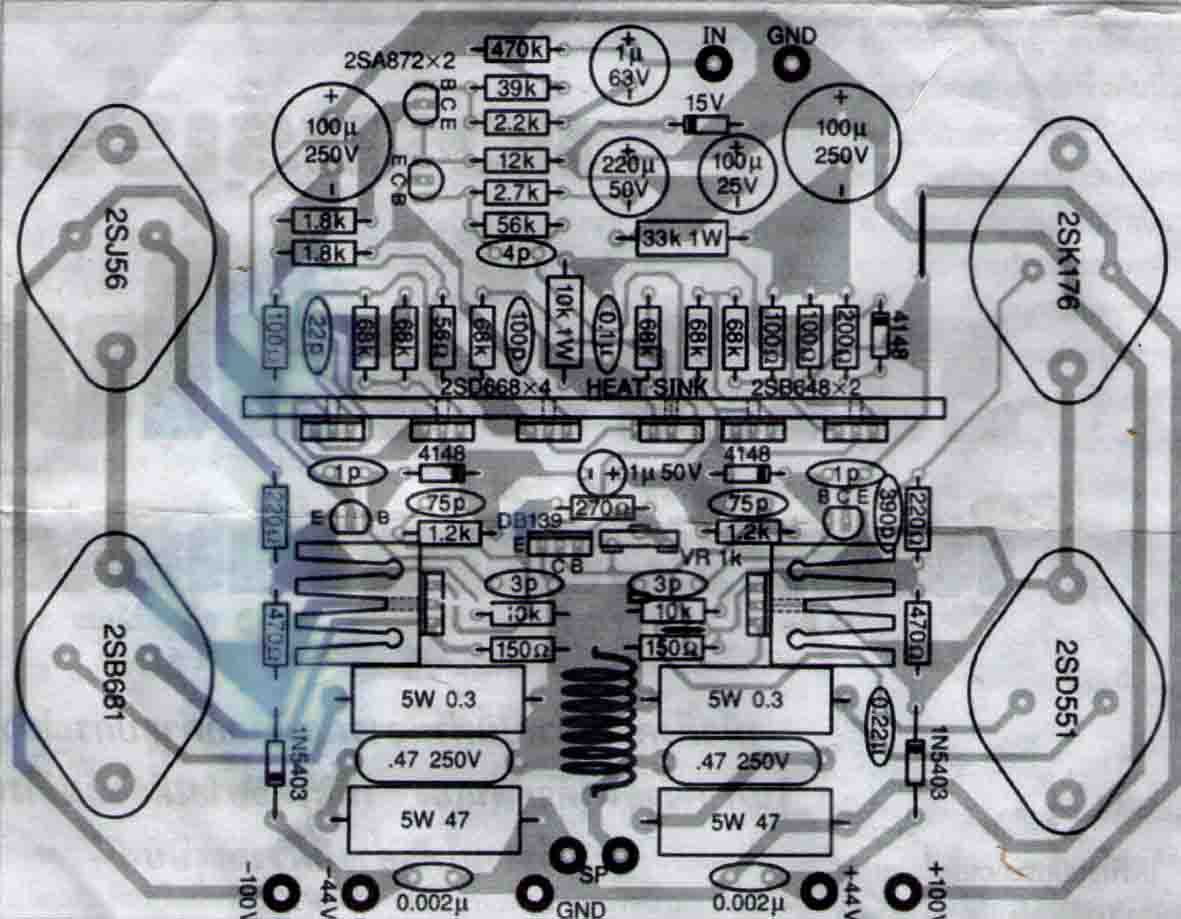

ผมก็ไปเจอวงจรพร้อมอุปกรณ์มันน่ะครับ
แต่ที่ผมลองค้นหาข้อมูลดูคือมันเป็นเบอร์แทนน่ะครับไม่ทราบผมต้องปรับแต่งตรงไหนเพิ่มบ้างครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #14 เมื่อ: พฤศจิกายน 02, 2010, 09:50:27 pm » |
|
ที่หาข้อมูลได้ตอนนี้ก็ 2sk176/2sj56 เอา Buz 901/906 แทน
แล้ว2sd551/2sb681 ละครับต้องไช้เบอร์อะไรแทน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #15 เมื่อ: พฤศจิกายน 03, 2010, 06:04:45 am » |
|
เปิด ECG ครับ
ในเวปเราก็มีครับ ลองหาดู
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #16 เมื่อ: พฤศจิกายน 03, 2010, 12:30:11 pm » |
|
อ่าหาได้แล้วครับผมโง่เอง
ได้datasheet มาแล้ว
ผมต้องมาดูพวกกระแสขาต่างๆไฟขาต่างๆให้ใกล้เคียงหรือเหมือนกันใช่ไหมครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #17 เมื่อ: พฤศจิกายน 03, 2010, 12:51:29 pm » |
|
หาโหลดโปรแกรม ECG มาเปิดดู เขาจะบอกเบอร์เทียบให้เราหลายเบอร์ครับ
ไม่ใช่หา datasheet แบบนี้ท่านจะหาตัวเทียบยากครับ
ในเวปนี้มีโปรแกรม ECG ครับลองหาดูครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #18 เมื่อ: พฤศจิกายน 03, 2010, 12:57:16 pm » |
|
ออ ครับ
ขอบคุณมากครับ
ผมก็กำลังหาวิธีหาอยู่
แหะๆ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #19 เมื่อ: พฤศจิกายน 03, 2010, 01:22:36 pm » |
|
เดี๋ยวผมจะค้นของผมดูก่อนครับ อยู่อีกเครื่องหนึ่ง ECG ลองเอาไปดูเองครับ ช่างควรมีไว้ครับ http://www.upload-thai.com/download.php?id=c41470bb9633912282e6a240dc045697 |
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #20 เมื่อ: พฤศจิกายน 03, 2010, 03:12:50 pm » |
|
วิธีการหาคือพิมพ์เบอร์ อุปกรณ์เข้าไปจากนั้นจำเลข ECG
แล้วก็เอาไปเทียบกับตัวที่เหมือนกัน
ผมเข้าใจแบบนี้ถูกไหมครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #21 เมื่อ: พฤศจิกายน 03, 2010, 03:45:10 pm » |
|
ถูกต้องนะครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #22 เมื่อ: พฤศจิกายน 03, 2010, 04:22:40 pm » |
|
พอจะแนะนำได้ไหมครับว่าใช้ตัวไหนดี
แล้วตัวไหนที่มีขายอะครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #23 เมื่อ: พฤศจิกายน 03, 2010, 04:24:39 pm » |
|
ตัวใหนก็ได้ที่หาซื้อง่ายไง
โทรไปถามร้านค้าว่าตัวใหนมีขาย
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #24 เมื่อ: พฤศจิกายน 03, 2010, 04:39:18 pm » |
|
อ่าครับงั้นเดียวจดไปให้หมดเลย
แล้วไปถามมันเอา
NPE เซียรังสิตไม่รู้จะมีไหม
แล้วก็จะไปซื้อปรีกับโทนคอนโทรนมา
แล้วจะมาถามต่อเรื่องกระแสตรงขาต่างๆครับ
อิอิ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #25 เมื่อ: พฤศจิกายน 03, 2010, 04:44:33 pm » |
|
ตกลงคุณเปลี่ยนวงจรแล้วใช่เปล่าครับ
ไพศาลก็มีเยอะครับ ซื้อแบบส่งทางไปรษณีย์ก็ได้
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #26 เมื่อ: พฤศจิกายน 03, 2010, 05:08:38 pm » |
|

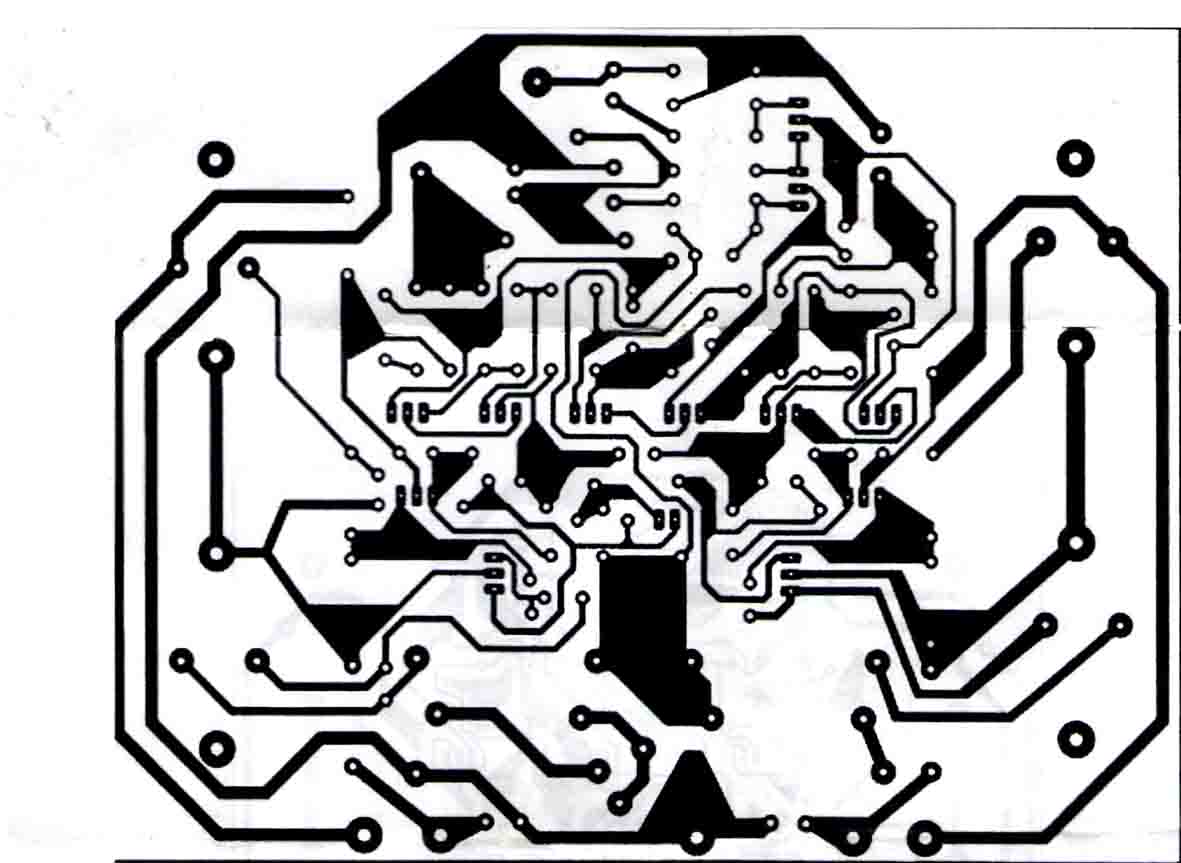

ครับผมเปลี่ยนมาเอาวงจรที่มีลายปริ้นอะครับ เดียวผมลองดูอยู่ NPE เซียรังสิตก่อนน่ะครับ ถ้าไม่มีหรือขาดอะไรก็จะไปบุกบ้านหม้อเลยครับ ขอบคุณสำหรับคำแนะนำครับ ตอนนี้กัดปริ้นเส็ดแล้วเดียวเขียนรายชื่ออุปกรณ์ แล้วสองสามวันจะไปไล่ซื้ออุปกรณ์ให้หมดน่ะครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #27 เมื่อ: พฤศจิกายน 03, 2010, 09:18:51 pm » |
|
รบกวนถามนิดหนึ่งครับ
ไอ้ขดลวดที่อยู่ระหว่างR 47 ohm 5 w นั้นเราจะหาได้ยังไงเหลอครับ
หรือมันมีขาย
ใครมีลิสอุปกรณ์บ้างหว่า
งิงิ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lNiranaMl
member
คะแนน 1
ออฟไลน์
กระทู้: 65
|
|
« ตอบ #28 เมื่อ: พฤศจิกายน 03, 2010, 09:25:39 pm » |
|
ท่านใดพอจะมีวงจรชัดๆบ้างไหมครับ
จะเอามานั่งไล่อุปกรณ์
อันที่มีมันไม่ชัดอะครับ
|
|
|
|
|
