« เมื่อ: ตุลาคม 20, 2009, 01:30:12 am » |
|
คือมอเตอร์ดังกล่าวข้างต้นโดยปกติทั่วไปจะกินกระแสประมาณกี่ A. ครับ และจะสามารถทำวงจรแปลงไฟกระแสสลับ 220 V. เป็น ไฟกระแสตรง 12 V. ที่พอเลี้ยงมอเตอร์ตัวนี้ โดยไม่ใช้หม้อแปลงไหมครับ หรือ ถ้าไม่ได้จะทำให้วงจรเล็กที่สุดอย่างไร เห็นชุดคิท ของ Future Kit รหัส FK/FA 817 ภาคจ่ายไฟ 6V,9V,12V 50mA. ไม่ใช้หม้อแปลง จะมีกระแสไฟพอเลี้ยงมอเตอร์ตัวนี้ไหมครับ สุดท้าย เพิ่มแรงดันจากถ่าน 9 V. เป็น 12 V. ได้ไหมครับ แล้วจะทำให้มอเตอร์หมุนแรงขึ้นรึปล่าว ที่สำคัญถ่านก็จะหมดเร็วใช่ไหมครับ แหะๆ ถามเยอะไปไหมเนี่ย   (ปัจฉิมลิขิต.) มอเตอร์ของ NICHIBO ครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
taoybb
บุคคลทั่วไป
|
|
« ตอบ #1 เมื่อ: ตุลาคม 20, 2009, 10:17:38 am » |
|
ชุดไฟไม่ใช้หม้อแปลง จ่ายไหวไหม ขอดูมอเตอร์หน่อยสิครับ แกน 2mm น่าจะไม่ไหวนะครับ มันแข็งไหมครับเวลาเอามือบิด ถ้าแข็งไม่ไหวแน่ หากลองบิดเองแล้วแข็งเอาหม้อแปลงจ่ายดีกว่าครับ
เพิ่มแรงดันถ่าน นะได้ แต่ไม่คุ้มหรอกครับ หมุนเร็วขึ้นสิครับ เราจ่ายไฟให้มันเต็มที่ที่มันต้ิองการ คือ 12V
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
taoybb
บุคคลทั่วไป
|
|
« ตอบ #2 เมื่อ: ตุลาคม 20, 2009, 10:19:03 am » |
|
การเพิ่มแรงดันถ่านให้เอาถ่าน 3V ต่อเข้าไปดับ 9V ดีกว่าครับ ไม่ต้องไปใช้วงจรอะไร
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
chatthep
member
คะแนน 1
ออฟไลน์
กระทู้: 40
|
|
« ตอบ #3 เมื่อ: ตุลาคม 20, 2009, 11:21:49 am » |
|
ชุดคิด 801 ไงครับ ใช้กับไฟ220V ได้ สามารถเลือก output ได้ 6 , 9 , 12 V ให้กระแส 300mA แต่ใช้หม้อแปลงนะ ถ้าอยากควบคุมความเร็วของมอเตอร์ได้ก็ใช้วงจร
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
chatthep
member
คะแนน 1
ออฟไลน์
กระทู้: 40
|
|
« ตอบ #4 เมื่อ: ตุลาคม 20, 2009, 11:23:33 am » |
|
ชุดคิด 801 ไงครับ ใช้กับไฟ220V ได้ สามารถเลือก output ได้ 6 , 9 , 12 V ให้กระแส 300mA แต่ใช้หม้อแปลงนะ ถ้าอยากควบคุมความเร็วของมอเตอร์ได้ก็ใช้วงจร
ใช้วงจร regulator ต่อเข้าไป ได้ครับ 801 ราคา 95บาทเองได้หม้อแปลงด้วย |
|
|
|
|
บันทึกการเข้า
|
|
|
|
prom jantapho
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 413
ออฟไลน์
กระทู้: 4845
ทำดีเท่าที่ทำได้
|
|
« ตอบ #5 เมื่อ: ตุลาคม 20, 2009, 11:24:26 am » |
|
หากว่าไม่ใช้แบบหม้อแปลงก็ใช้วงจรสวิทย์ชิ่งครับ ยกตัวอย่างที่เห็นได้ชัดก็ Power Supply com จะจ่ายไฟ 12V ได้ประมาณ 3-8A ขึ้นอยู่กับวัตต์
|
|
|
|
|
บันทึกการเข้า
|
สามารถติดต่อได้ที่ 0841987970
|
|
|
msoamsoa
member
คะแนน 4
ออฟไลน์
กระทู้: 56
|
|
« ตอบ #6 เมื่อ: ตุลาคม 20, 2009, 11:33:50 am » |
|
ผมไม่มีความรู้เท่าไรอ่าครับ แล้ววงจรสวิทซ์ชิ่ง มันเป็นใช้อุปกรณ์มากไหมครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
msoamsoa
member
คะแนน 4
ออฟไลน์
กระทู้: 56
|
|
« ตอบ #7 เมื่อ: ตุลาคม 20, 2009, 11:38:26 am » |
|

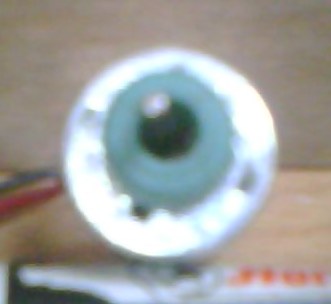

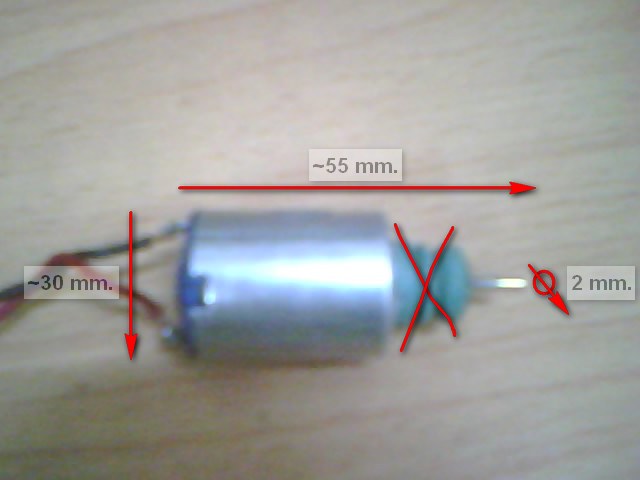

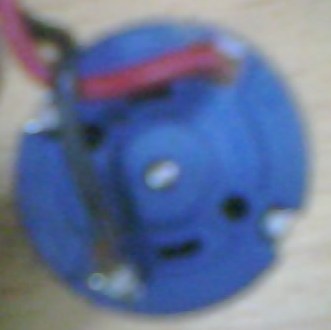

มอเตอร์อย่างในภาพนะครับ ตรงยางสีฟ้าไม่เกี่ยวนะครับ ผมใส่เพิ่มเข้าไป
ส่วนแกน บิดแล้วก็แข็งพอสมควรครับ
|
|
|
|
บันทึกการเข้า
|
|
|
|
dekwat♥
member
คะแนน 458
ออฟไลน์
กระทู้: 303
|
|
« ตอบ #8 เมื่อ: ตุลาคม 20, 2009, 12:33:23 pm » |
|
หาสวิตชิ่งคอมพ์เก่า ๆ ครับเห็นขายที่เซียร์ราคาถูกกระแสก็เยอะไม่ต้องห่วงเรื่องกระแสไม่พอ(แต่ใหญ่หน่อยนะ ไม่ค่อยตรงคอนเซ็ป)
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
msoamsoa
member
คะแนน 4
ออฟไลน์
กระทู้: 56
|
|
« ตอบ #9 เมื่อ: ตุลาคม 20, 2009, 01:17:37 pm » |
|
รบกวนขอวงจรได้ไหมครับ หาในเน็ตแล้วไม่ตรงเท่าไร  หรือมีขายที่ไหน แบบเล็กๆอ่าครับแล้วราคาประมาณเท่าไรครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
msoamsoa
member
คะแนน 4
ออฟไลน์
กระทู้: 56
|
|
« ตอบ #10 เมื่อ: ตุลาคม 20, 2009, 05:06:03 pm » |
|

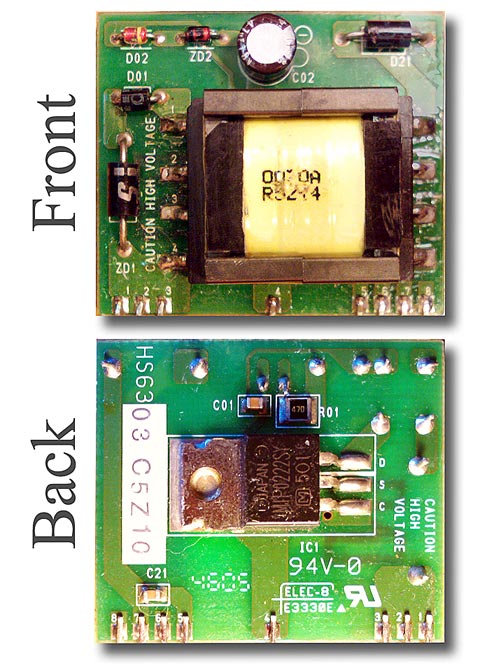

แบบนี้มันยังไงอ่าครับ ใช้ได้หรือปล่าว หาได้ที่ไหน  |
|
|
|
|
msoamsoa
member
คะแนน 4
ออฟไลน์
กระทู้: 56
|
|
« ตอบ #11 เมื่อ: ตุลาคม 25, 2009, 12:07:31 am » |
|
ไม่มีใครมาตอบกระทู้เพิ่ม  จึงไปหาหม้อแปลง (ในที่สุดก็ต้องใช้หม้อแปลงจนได้ ...) ตัวเล็กๆมาและผ่าน BRIDGE RECTIFIER แต่ปัญหาก็เกิดคือเมื่อใส่ C 1000uf 16 v. ลงไป และใช้มิเตอร์วัด (ไม่ได้ต่อมอเตอร์) ได้ 19 V. ลองต่อมอเตอร์ดูวัดคร่อมได้ 14 V. เมื่อนำ C ออกวัดได้ 11 V. อยากถามว่าความต่างศักย์สูงขนาดนี้จะเป็นอันตรายกับมอเตอร์หรือไม่ หรือว่าต้องลดความจุ C ลง ไม่ใช้ C ได้หรือไม่ (กระแสจะไม่เรียบหนอ) รบกวนชี้ทางสว่างด้วย   |
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
taoybb
บุคคลทั่วไป
|
|
« ตอบ #12 เมื่อ: ตุลาคม 25, 2009, 09:44:19 am » |
|
ใช้ได้ครับ แต่ไม่ค่อยดีกับมอเตอร์ แนะนำว่าให้ใช้ Regulator ครับ  C ไม่ใส่ไม่ได้ครับ ต้องใส่ ไม่งั้นไฟมันจะเป็น AC |
|
|
|
|
บันทึกการเข้า
|
|
|
|
msoamsoa
member
คะแนน 4
ออฟไลน์
กระทู้: 56
|
|
« ตอบ #13 เมื่อ: ตุลาคม 25, 2009, 02:17:07 pm » |
|
ภาพไม่ชัดเลยอ่าครับ  (ในภาพคือ Regulator หรอครับ) ส่วน C ที่บ้านมี 220 uf 16 V. ใช้ได้ไหมครับ เกี่ยวกับที่ใช้ไดโอด 1n4007 รึปล่าวครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
taoybb
บุคคลทั่วไป
|
|
« ตอบ #14 เมื่อ: ตุลาคม 25, 2009, 04:51:24 pm » |
|
C ใช้ไม่ได้ครับ ค่า V น้อยเกิน ยกเว้นใส่หลัง IC เร็กกูเลเตอร์ ได้ครับ เพราะหลัง Rectifie แล้วมันได้เยอะครับ แต่หลัง IC แล้วได้ 12V พอดี
|
|
|
|
|
