อยากจะทำเครื่องเช็ค FBT แบบง่ายๆครับ ท่านใด พอมี ไอเดียเด็ดๆ หรือ วิธีเช็คFBTแบบง่ายๆแต่ชัว มาช่วยกันครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #1 เมื่อ: มกราคม 26, 2007, 06:16:20 am » |
|
เก็บมาจากเว็บสะพานเหล็กครับ
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #2 เมื่อ: มกราคม 31, 2007, 08:31:55 am » |
|
ด้วยความเคารพ ท่านpeera-500 ไม่ทราบว่า วงจรนี้ทำงานอย่างไรครับ แล้ววิธีเช็ค ทำอย่างไรบ้างครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #3 เมื่อ: มกราคม 31, 2007, 09:10:03 am » |
|

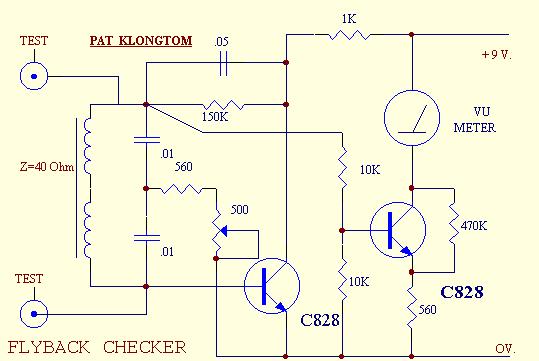

ป้อนไฟ.... เปิดเครื่อง (ยังไม่ต้องต่อสายวัด) transistor ตัวเเรกทำงานเป็นวงจรออสซิลเลเตอร์แบบ Collpit Oscillator อันประกอบด้วย LC หากวงจรทำงานปกติ มีการออสซิลเลทเกิดขึ้น สัญญาณจะส่งเข้าขาเบสเข้าทรานซิสเตอร์ตัวหลัง ไปขับเข็มมิเตอร์ (วียู)โดยสังเกตุเข็มจะดีดเสริมจากเดิมไปทางขวามือ ในกรณีที่คุณนำไปวัดว่ามีการซีอตหรือไม่ ให้นำสายวัดไปต่อที่ขดฟลายเเบ็คด้านไพรมารี่ จะเห็นว่าขดลวดจะต่อขนานกันอยู่ หากขดลวดไม่มีการช๊อตรอบ จะทำให้เข็มมิเตอร์ดีดเสริมขึ้นจากเดิมตอนเปิดเครื่อง *** แต่หากขดลวดมีการช๊อตรอบเข็มมิเตอร์ จะดีดตกลงมาทางด้านซ้ายมือ การวัดที่ดีที่สุด ควรถอดฟลายเเบ็คออกมาเช็คข้างนอกครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #4 เมื่อ: มกราคม 31, 2007, 09:24:05 am » |
|
แล้ว L ใช้แกนอะไรครับ เราสามาพันเองได้ไหม จะรู้ได้อย่างไรว่า พันไปแล้ว ได้ค่า z=40 โอมห์ แล้ว C เป็นชนิดอะไรครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #5 เมื่อ: มกราคม 31, 2007, 09:46:45 am » |
|

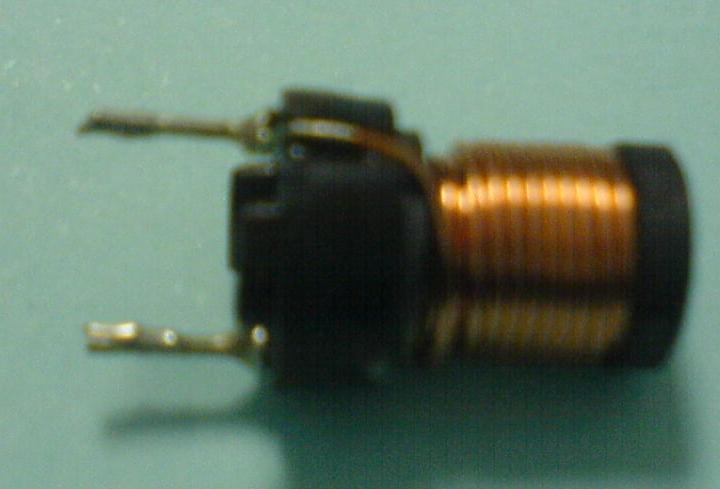

ใช้L แบบนี้ได้ไหมครับ
|
|
|
|
บันทึกการเข้า
|
|
|
|
Natty
member
คะแนน 5
ออฟไลน์
กระทู้: 73
เมื่อคืนใครส่ง Message มา.....
|
|
« ตอบ #6 เมื่อ: มกราคม 31, 2007, 08:55:54 pm » |
|
................... ...............  |
|
|
|
บันทึกการเข้า
|
อยากมัน อยากฮา มาใช้ชีวิตแบบศิลปากรกันนะ
|
|
|
Natty
member
คะแนน 5
ออฟไลน์
กระทู้: 73
เมื่อคืนใครส่ง Message มา.....
|
|
« ตอบ #7 เมื่อ: มกราคม 31, 2007, 08:58:16 pm » |
|

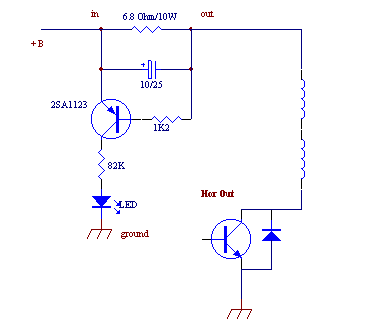

FLYBACK LOOP TESTER เป็นวงจรตรวจเช็จกระแสในตัวฟลายแบ็ค หากตัวมันมีกระแสไหลเกิน จะส่งผลทำให้มีแรงดันตกคร่อม R 6.8โอห์ม 10W ทำให้เกิดแรงดันตกคร่อม ทรานซิสเตอร์ เกิดการทำงานได้ สังเกตุเห็นว่าหลอดLED จะติดสว่าง แสดงให้รู้ว่าตัวฟลายแบ็คนั้น เสียแล้ว หากฟลายแบ็คทำงานปกติ ทรานซิสเตอร์จะไม่นำกระแส หลอด LED จะดับ การต่อนำไปใช้งาน วงจรนี้จะต่ออยู่ระหว่างแรงไฟบวกบี 100-140โวลต์ ที่มาจากสวิตชิ่งซัพพลาย กับขดด้านหนึ่งของไพรมารี่ที่ต่อเข้าฟลายแบ็คกับจุดกราวด์ของเครื่องทั้งสอง กรณีเครื่องรับทีวีนั้นมี Resister ต่ออนุกรมอยู่แล้ว ให้ถอดR 6.8โอห์มออกแล้วต่อคร่อมเข้าไป |
|
|
|
|
บันทึกการเข้า
|
อยากมัน อยากฮา มาใช้ชีวิตแบบศิลปากรกันนะ
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #8 เมื่อ: กุมภาพันธ์ 01, 2007, 07:35:46 am » |
|
คุณNatty ที่เพิ่มวงจรมาให้ แต่ทำไมคุณNatty ถึงชู 2 นิ้วล่ะครับ อิๆ  (แซวเล่นนะครับ)
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #9 เมื่อ: กุมภาพันธ์ 01, 2007, 08:45:42 am » |
|
น้อง Natty คงจะหมายถึงสู้ตายมั๊งครับ
ขดลวดที่ว่าเอาจาก อินพุทของหม้อแปลงวิทยุ เอ.เอ็ม.
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #10 เมื่อ: กุมภาพันธ์ 02, 2007, 09:13:39 am » |
|
ท่านpeera-500
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
bp
member
คะแนน 3
ออฟไลน์
กระทู้: 124
ทุกปัญหามีทางออกเสมอ
|
|
« ตอบ #11 เมื่อ: พฤษภาคม 06, 2007, 11:25:05 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1161
ออฟไลน์
กระทู้: 5142
086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.
|
|
« ตอบ #12 เมื่อ: พฤษภาคม 06, 2007, 11:39:55 pm » |
|
วงจร นี้ ใช้วัดหม้อแปลงสวิทซ์ชิ่งได้ ครับ แต่ถ้าวัด กับโย้ค จะเช็คได้ เฉพาะ ขด ชุด HOR
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
bp
member
คะแนน 3
ออฟไลน์
กระทู้: 124
ทุกปัญหามีทางออกเสมอ
|
|
« ตอบ #13 เมื่อ: พฤษภาคม 07, 2007, 01:30:55 pm » |
|
พี่ tu2522ครับแล้วจะทำยังไงให้เช็คได้ทั้ง hor และ verหละครับและพี่ tu2522มีวงจรเช็คเกนณ์หลอดภาพใหมครับขี้เกียจใช้มิเตอร์เช็คแล้วครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
rapin
member
คะแนน 2
ออฟไลน์
กระทู้: 91
|
|
« ตอบ #14 เมื่อ: พฤษภาคม 07, 2007, 01:55:50 pm » |
|

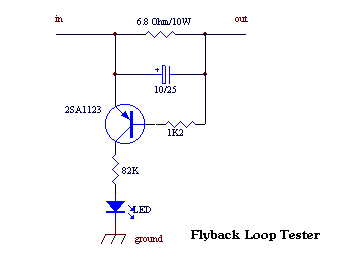

FLYBACK LOOP TESTER เป็นวงจรตรวจเช็จกระแสในตัวฟลายแบ็ค หากตัวมันมีกระแสไหลเกิน จะส่งผลทำให้มีแรงดันตกคร่อม R 6.8โอห์ม 10W ทำให้เกิดแรงดันตกคร่อม ทรานซิสเตอร์ เกิดการทำงานได้ สังเกตุเห็นว่าหลอดLED จะติดสว่าง แสดงให้รู้ว่าตัวฟลายแบ็คนั้น เสียแล้ว หากฟลายแบ็คทำงานปกติ ทรานซิสเตอร์จะไม่นำกระแส หลอด LED จะดับ การต่อนำไปใช้งาน วงจรนี้จะต่ออยู่ระหว่างแรงไฟบวกบี 100-140โวลต์ ที่มาจากสวิตชิ่งซัพพลาย กับขดด้านหนึ่งของไพรมารี่ที่ต่อเข้าฟลายแบ็คกับจุดกราวด์ของเครื่องทั้งสอง กรณีเครื่องรับทีวีนั้นมี Resister ต่ออนุกรมอยู่แล้ว ให้ถอดR 6.8โอห์มออกแล้วต่อคร่อมเข้าไป การเช็คแบบนี้เชื่อถือได้กี่เปอร์เซ็นครับ เห็นวงจรแล้วประหยัดดีครับ |
|
|
|
|
