Brake
member
คะแนน 0
 ออฟไลน์
กระทู้: 77
|
 |
« เมื่อ: กันยายน 16, 2008, 05:33:07 pm » |
|
 ledติดตลอด เหมือนติด Standby กดช่องหน้าเครื่องไม่มีผล เช็ค Hor ไม่เสีย เช็คคำสั่งที่ขา 26 ของ IC 1101 0 V. Q850 Q851 Q802 วัดแล้วไม่เสีย เช็คที่ไหนต่อครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
 |
« ตอบ #1 เมื่อ: กันยายน 16, 2008, 05:42:04 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #2 เมื่อ: กันยายน 16, 2008, 05:43:18 pm » |
|
อย่าเพิ่งไปมองของแพงๆซิครับ เอาตามสเตปก่อน
แล้วที่บอกว่ามีไฟ power ที่ขา 26 แล้ว
ไฟ B+ และไฟ 22 V มีปกติหรือเปล่าครับ
และสัญญาณไฟ H Out มีมาหรือเปล่า
หรือลองลอย Q548 ออกก่อนก็ได้ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
kings21
Full Member
member
คะแนน 63
ออฟไลน์
กระทู้: 987
ความดีไม่มีขาย อยากได้ทำเอาเอง
|
|
« ตอบ #3 เมื่อ: กันยายน 17, 2008, 09:40:05 am » |
|
ถ้าb+ปกติก็ลองเช็คไฟเลี้ยงจังเกิ้ลครับ จะมีซีเนอร์ลี๊กอยู่
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lerd
member
คะแนน 3
ออฟไลน์
กระทู้: 44
|
|
« ตอบ #4 เมื่อ: กันยายน 17, 2008, 07:22:19 pm » |
|
ขา27 IC601ได้9Vหรือเปล่าครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #5 เมื่อ: กันยายน 27, 2008, 01:32:00 pm » |
|

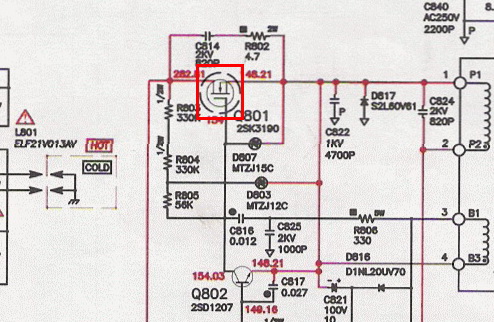

ตำแหน่งq801เป็นเบอร์อะไรครับผมถอดมาเช็คแต่ไม่รู้ว่าเอาไปวางไว้ที่ไหนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #6 เมื่อ: กันยายน 27, 2008, 01:53:16 pm » |
|
.
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #7 เมื่อ: กันยายน 27, 2008, 02:21:07 pm » |
|
ครับขอบคุณครับ ถ้าไม่เป็นการรบกวนจนเกินไปผมขอวงจรแบบชัดๆได้ไหมครับของผมที่มีอยู่มันไม่ชัดเลยครับขอบคุณครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #8 เมื่อ: กันยายน 27, 2008, 04:32:28 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #9 เมื่อ: กันยายน 28, 2008, 12:45:23 pm » |
|
ขอบคุณครับ ผมไปหาซื้อ2sk3190แล้วไม่มีขายเลยครับไม่ทราบว่าใช้เบอร์ไหนแทนได้บ้างครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #10 เมื่อ: กันยายน 28, 2008, 01:59:33 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #11 เมื่อ: กันยายน 28, 2008, 08:49:20 pm » |
|
2sk2647น่าจะใช้แทนได้มั้ยครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #12 เมื่อ: กันยายน 29, 2008, 01:07:14 pm » |
|
ตอนนี้ไฟขา26 ic1101ไม่มีครับทำไงดีครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #13 เมื่อ: กันยายน 29, 2008, 01:13:45 pm » |
|
b+ก็ไม่มีเหมือนกันครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #14 เมื่อ: กันยายน 29, 2008, 01:56:59 pm » |
|
ลอยd850 B+ได้135V.ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #15 เมื่อ: กันยายน 29, 2008, 02:45:48 pm » |
|
ไฟpowerขา26ไม่มีทำไงดีครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #16 เมื่อ: กันยายน 29, 2008, 04:38:32 pm » |
|
มีโปรเทคตรงจุดไหนบ้างครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #17 เมื่อ: กันยายน 29, 2008, 04:51:02 pm » |
|
ยังไม่ต้องดู protect ครับ
ให้เครื่องทำงานก่อนครับ
จากตอนนี้ของท่านยังไม่ on เลย
ลองเช้คไฟในแถบสี่เหลี่ยมสีแดงดูซิครับ มีครบมั้ย
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #18 เมื่อ: กันยายน 29, 2008, 05:02:38 pm » |
|
ยังไม่ต้องดู protect ครับ
ให้เครื่องทำงานก่อนครับ
จากตอนนี้ของท่านยังไม่ on เลย
ลองเช้คไฟในแถบสี่เหลี่ยมสีแดงดูซิครับ มีครบมั้ย

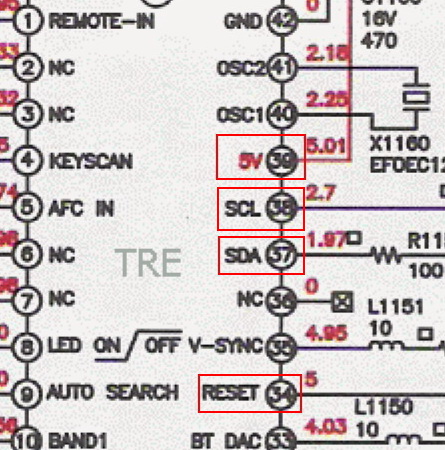

ขา34ได้4.8V 37ได้3.7V 38ได้4V 39ได้4.8Vครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #19 เมื่อ: กันยายน 29, 2008, 05:12:34 pm » |
|
ลอยd850 B+ได้135V.ครับ ตัวนี้ ท่านใส่เถอะครับ แล้วดูไฟที่ขา C TR Hor มีมั้ย ถ้าไม่มี ก็แสดงว่ามีอุปกรณ์ช็อตอยู่ครับ ดูตรงนี้ก่อน ถ้าตรงนี้ไม่ปกติ เปิดยังงัย ก็ยังไม่ on ได้หรอกครับ เอาเป็นว่าให้ท่านใส่อุปกรณ์ให้ครบทั้งหมด แล้ววัดไฟ B+ ที่ขา C TR Hor ดูครับ ถ้าไม่มีไฟ ก็แสดงว่ามีตัวช็อต อาทิ TR Hor , FBT , Yock ฯลฯ ถ้าไฟปกติก็มาเช็คไฟต่ำต่างๆดูครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #20 เมื่อ: กันยายน 29, 2008, 05:27:17 pm » |
|
b+ได้135vครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #21 เมื่อ: ตุลาคม 01, 2008, 02:40:21 pm » |
|
ยังรอคำตอบจากผู้รู้ทุกท่านอยู่ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
kings21
Full Member
member
คะแนน 63
ออฟไลน์
กระทู้: 987
ความดีไม่มีขาย อยากได้ทำเอาเอง
|
|
« ตอบ #22 เมื่อ: ตุลาคม 01, 2008, 03:08:50 pm » |
|
b+ได้135vครับ
หมายถึงใส่อุปกรณ์ครบทุกตัวแล้วb+ได้135vหรือครับ แล้วตอนนี้b+ได้กี่vครับ135 หรือ140 รุ่นนี้ใช้se140นะครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #23 เมื่อ: ตุลาคม 01, 2008, 03:13:20 pm » |
|
ครับใส่ครบทุกตัวครับแต่เครื่องไม่ทำงาน ไฟpowerขา26ไม่มีครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
kings21
Full Member
member
คะแนน 63
ออฟไลน์
กระทู้: 987
ความดีไม่มีขาย อยากได้ทำเอาเอง
|
|
« ตอบ #24 เมื่อ: ตุลาคม 01, 2008, 03:24:43 pm » |
|
ถ้าb+ปกติก็ลองเช็คไฟเลี้ยงจังเกิ้ลครับ จะมีซีเนอร์ลี๊กอยู่
วัดไฟขา27 ของจังเกิ้ลมีไฟหรือเปล่าครับ ถ้าไม่มีเช็ค d517 |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #25 เมื่อ: ตุลาคม 01, 2008, 04:12:43 pm » |
|
ถ้าb+ปกติก็ลองเช็คไฟเลี้ยงจังเกิ้ลครับ จะมีซีเนอร์ลี๊กอยู่
วัดไฟขา27 ของจังเกิ้ลมีไฟหรือเปล่าครับ ถ้าไม่มีเช็ค d517 วัดได้7.8Vครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #26 เมื่อ: ตุลาคม 01, 2008, 05:26:28 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Brake
member
คะแนน 0
ออฟไลน์
กระทู้: 77
|
|
« ตอบ #27 เมื่อ: ตุลาคม 01, 2008, 06:08:26 pm » |
|
รอความหวังอยู่ครับขอบคุณครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #28 เมื่อ: ตุลาคม 01, 2008, 06:58:26 pm » |
|
ลองลักไก่หน่อยซิครับ

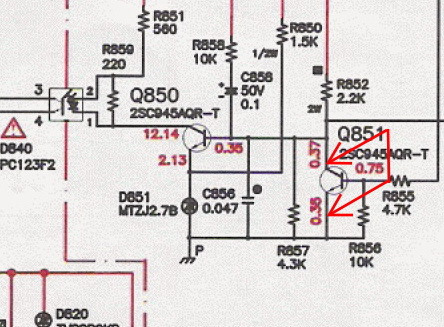

ช็อตขา C-E Q851 ดูซิครับ
เพื่อเป็นการหลอกล่อให้เครื่องสั่ง on
แล้วคราวนี้ลองวัดไฟ B+ ดูอีกทีซิครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
