ช่วยซ่อมหน่อยครับ.เครื่องขยายมีเสียงฮัมมากๆๆๆๆๆ

[skynew ♥(300)]

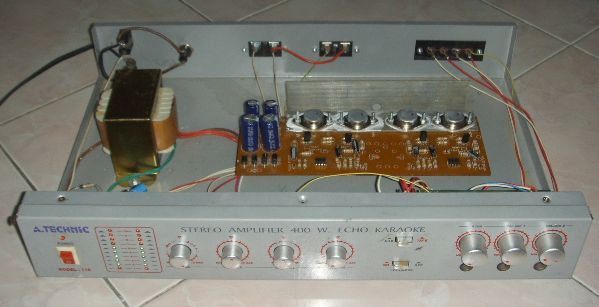

-อาการตอนแรกนะครับ...มีเสียงดังตี๊ดยาว........ไม่มีสัญญานเสียงออกเลย TR Drive  และ  Porwer เสีย   เปลี่ยนตัวใหม่

-ได้เปลี่ยนตัวใหม่TR Drive ที่ปริ๊นใช้เบอร์ C 468 กับ A 684 แต่ไม่มีขายได้เบอร์แทนมา C1384 กับ A 684
ส่วน Power ใช้ 2N3055 กับ MJ2955......พอเปลี่ยนตัวใหม่แล้วมีเสียงรบกวนครับ  ดัง..อืดดดดยาวปนออกมากับเสียงเพลงเสียงฮัมจะดังมากกว่าเสียงเพลงอีกครับ..........

ได้วัดไฟ +- 0 ก็ได้ปกติครับ...ไฟที่ขา BE ของ Power ประมาณ 0.5 vdc .. ไฟจุดออกลำโพงได้ 0 vdc........กราวด์ก็ยึดแน่นแล้วครับ..ช่วยวิเคราะห์หน่อยครับ






[pravit4636]

ถ้อดสายสัญยายออกยังมีเสียงฮ้ำอีกไหมคับถ้าถอดออกเงีบยนะเอากราวทีมาจากอินพุตลงกราวด้วย

[skynew ♥(300)]

ตอนถอดสายสัญญาณออกไม่มีเสียงครับเงียบ......ผมได้ลองช็อตกราวด์อินพุตลงกราวด์แล้วก็เหมือนเดิมครับ...ช่วยวิเคราห์ต่อหน่อยครับ

[pravit4636]

กราว์ทีมาจากภาคปรีละครับลงดูยัง

[skynew ♥(300)]

ลงหมดแล้วครับทั้งกราวด์จากภาคปรี  อินพุต  และ  เอาท์พุต ยังเหมือนเดิมครับ

[Nimit( Un )]

เป็นที่ระบบสายกราวด์นั้นแหละครบ  ไล่เช็คดูให้ดี

   ต้องแน่ใจด้วยว่ามันลงกราวด์ลงได้แน่นอน

[TRT]

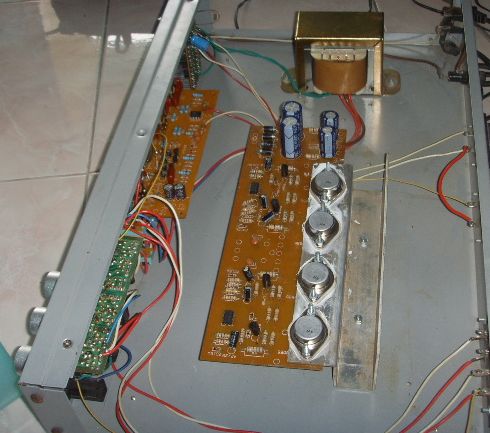

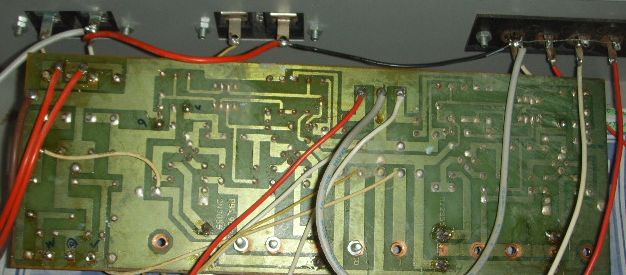

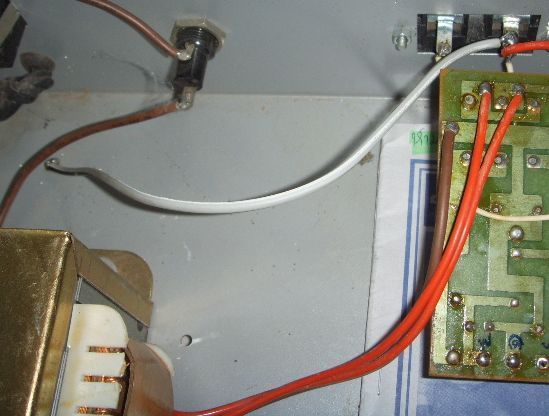

จากที่มองในรูป ไม่เห็นมีสายกราวด์จาก PCB Power มาที่ตำแหน่งแจ็คฝักบัว ( RCA ) ด้านหลังเลยล่ะครับ
ลองโยงสายกราวด์จากปริ้นส์ Power มาที่แจ็คฝักบัว ( RCA ) ด้านหลังดูซิครับ

[aungdoy]

เช็คระบบไฟที่ไปเลี้ยงภาคโทน ภาคปรีคาราโอเกะดูครับ เครื่องพวกนี้ส่วนมากใช้แหล่งจ่ายแบบง่าย ๆ ถูก ๆ (ตามราคาเครื่อง) วัดไฟ + - ที่ส่งไปเลี้ยงว่าต่างกันมากไหม ถ้าสาเหตุมาจากกราด์วสัญญาณลอยจะมีลักษณะฮัม + จี่ด้วย แต่ถ้า ฮัม + บรื่อ ส่วนมากมาจากกราด์วลู๊ป (ลงหลายจุดเกิน) หรือแหล่งจ่ายไฟไม่ดี หรือกระแสสงบสูงเกิน (แบบนี้เอ้าพุทจะร้อนจัด) หรือ.. ฯลฯ

[deedao]

    ต่อสัญญาณเสียงเข้าที่อินพุทของเมนแอมป์เลยไม่ต้องผ่านปรีโทน แอมป์ดังไหมครับ

[noi3535-LSV team♥]

เช็คระบบไฟที่ไปเลี้ยงภาคโทน ภาคปรีคาราโอเกะดูครับ เครื่องพวกนี้ส่วนมากใช้แหล่งจ่ายแบบง่าย ๆ ถูก ๆ (ตามราคาเครื่อง) วัดไฟ + - ที่ส่งไปเลี้ยงว่าต่างกันมากไหม ถ้าสาเหตุมาจากกราด์วสัญญาณลอยจะมีลักษณะฮัม + จี่ด้วย แต่ถ้า ฮัม + บรื่อ ส่วนมากมาจากกราด์วลู๊ป (ลงหลายจุดเกิน) หรือแหล่งจ่ายไฟไม่ดี หรือกระแสสงบสูงเกิน (แบบนี้เอ้าพุทจะร้อนจัด) หรือ.. ฯลฯ

       ต่อให้อีกหน่อยหนึ่งครับ กราวด์ที่ไฟวิ่งให้เอาออกก่อนหรือว่าเอาไฟที่จ่ายให้พวกไฟวิ่งออกก่อนแล้วค่อยลองตามลำดับ ให้ลองที่เมนแอมป์อย่างเดียวก่อนว่าเป็นอย่างไร แล้วก็ปรีเข้าไปแล้วลองอีกว่าเป็นอย่างไร ถ้าท่านไม่แยกแบบนี้จะไม่รู้สาเหตุแน่ครับ  ทุกอย่างทำให้เป็นอย่างที่ว่าได้ทั้งหมดให้ลองตามลำดับดูครับ ไม่ต้องถึงกับว่าให้มันเงียบสนิทหรอกครับ แค่ให้มันเงียบที่สุดเท่าที่ทำได้ดีกว่าครับ

[deedao]

    ทดลองอะไรถึงไหนแล้วครับ  บอกหน่อย

[skynew ♥(300)]

ยังไม่ได้เลยครับ..ตอนนี้ได้ถอดชุดอื่นๆออกหมดลองเฉพาะ Main Amp ตอนที่ยังไม่เสียบแจ็คไม่มีเสียงดัง.........แต่พอเสียบแจ็คเข้าไป(ยังไม่ทันใส่

สัญญาณเสียง)จะมีเสียงดังแจ๊ดๆๆๆๆๆๆๆๆๆๆ ดังมากครับ เสียงเหมือนกับเวลาวิทยุไม่มีคลื่นครับ.......ส่วนกราวด์ก็ลงแน่นแล้วนะครับช่วยวิเคราห์ต่อด้วยครับ..

[kof]

ถอด  ic เปลียน   741  บนบอท       กับ  4558 ที่โทน   และขูดโลหะที่โวลุม ต่อลงกราล์

[noi3535-LSV team♥]

          ที่ท่านพูดมานั้นผมว่าท่านซ่อมเมนแอมป์ให้สมบูรณ์ก่อนนะครับ แล้วลองเสียงผ่านVR100Kดูทำให้เสียงชัดที่สุดก่อน อาการแบบนี้ยังไม่ต้องคำนึงถึงส่วนอื่นหรอกครับ ลองเสียงเมนแอมป์ทีละข้างไม่ต้องเอาส่วนไหนมาเกี่ยวข้องเลย มีแค่ หม้อแปลง ชุดจ่ายไฟ แล้วก็เมนแอมป์ ครับ

[Nimit( Un )]



555+  มึนๆ


ที่ชุดปรีโทน ต่อสายกราวด์จาก แจ็คRCA หรือเปล่าครับ
  ถ้าไม่ลองดึงกราวด์ด้านหลังมาต่อที่ชุดปรีโทน


    ผมอ่านแล้วมึน  แต่เต็มใจช่วย  น

[prateep-ss]

ตอนถอดสายสัญญาณออกไม่มีเสียงครับเงียบ......ผมได้ลองช็อตกราวด์อินพุตลงกราวด์แล้วก็เหมือนเดิมครับ...ช่วยวิเคราห์ต่อหน่อยครับ

เปลี่ยนสายสัญญาณใหม่ดูครับไม่แน่หรือไม่ก็ตรงคอนเนคเตอร์ต่างๆจุดต่อต่างที่เป็นแจ็คครับผมว่าชุดอื่น ok แล้วนะเท่าที่อ่านครับ

[dusit_144]

อาการที่ผมทำหาย คือเอาตัวถังหม้อแปลงลงที่แท่นเครื่องครับ อีกเครื่อง c ทีภาคปรีชุดที่เสียงทุ้ม

[deedao]

  ที่เล่ามา  ตอนนี้ แม้แต่ภาคเมนเมนแอมป์ก้ยังไม่ปกติเลยครับ
- ลองเปลี่ยนไอซีที่เมนแอมป์
- ต่อ สัญญาณเสียงเข้า วอลลุ่ม (ขาริมซ้ายกับขาริมขวา)  เอาสัญญาณเสียงออกจากวอลลุ่ม (ขากลางกับขาริมที่เป็นกราวนด์) เข้าอินพุทเมนแอมป์ หมุนวอลลุ่มให้ขากลางไปหาขาที่เป็นกราวนด์ให้สุด
- จ่ายไฟ ตรวจสอบไม่มีไฟตรงออกจุดต่อลำโพง
- ต่อลำโพง  เปิดเสียง

เมนแอมป์ต้องดังปกติให้ได้ก่อนครับ

[boon28]

ลองเปลี่ยนCฟิลเตอร์ตัวใหญ่สุดดูทั้ง2ตัว
อาจจะ เน่าใน ก็เป็นได้
ลองดูสักนิดนะครับ

[kof]

ยังไม่ได้เลยครับ..ตอนนี้ได้ถอดชุดอื่นๆออกหมดลองเฉพาะ Main Amp ตอนที่ยังไม่เสียบแจ็คไม่มีเสียงดัง.........แต่พอเสียบแจ็คเข้าไป(ยังไม่ทันใส่

สัญญาณเสียง)จะมีเสียงดังแจ๊ดๆๆๆๆๆๆๆๆๆๆ ดังมากครับ เสียงเหมือนกับเวลาวิทยุไม่มีคลื่นครับ.......ส่วนกราวด์ก็ลงแน่นแล้วนะครับช่วยวิเคราห์ต่อด้วยครับ..

   อาการนี้เปลียน  741 ใน Main Amp  หาย(เคยเจอมาตัวหนึ่ง)

[หลง สุรินทร์]

อ่าน ไป งง ไป อ้าว ........จะบอก  แอมป์ประเภทนี้ ถ้าฮัมนิดฮัมหน่อย ถือว่าธรรมดา แต่ถ้ามันฮัมมาก ก็ใช้วิธี โยงสายกราวด์ให้ถึงกันทุกจุด......แล้วเอาลงตัวถังหรือกล่อง....... แล้วก็ต่อสายกราวด์ไหม่ ขูด ตรงVRปรับต่าง ใช้สายเดินให้ทุกตัว ถ้าไม่หาย ก็ ดูที่741 2 ตัวเปลี่ยนออก (อาจเสื่อมหรือเสีย) ....
ถ้าไม่หายอีกให้ไปดูที่ปรีแอมป์ ว่า4558 เสียหรือเปล่าว ถ้าไม่เสีย ก็ดูที่ภาคจ่ายไฟ ให้หา 7812  7912 มาทำให้แรงดันให้เท่ากัน ใช้C ค่าใหญ่ๆมาลดริปเปิ้ลลง คือทำให้ไฟเรียบขึ้น...... ถ้าไม่หายก็ลองย้ำปริ้นใหม่ทุกตัว แล้วเช็คไหม่  อ้อ.......อาการฮัมอีกแบบ คือการวางหม้อแปลงไกล้ชุดปรีโทนมีผลมากนะครับ ควรวางให้ห่างๆเอาไว้ เพราะ สนามแม่เหล็กจะรบกวนสัญญาณ ...........

ถ้าไม่หาย ก็ โยนทิ้งซะ ซื้อเครื่องไหม่ถูกกว่าซ่อม บวก เสียเวลา

[skynew ♥(300)]


 ตอนนี้ปิดงานได้แล้วครับ...ตายน้ำตื้นสายแจ็ค RCA เสียครับ  ใช้มิเตอร์วัดถ้าวัดคร่าวๆไม่ละเอียดก็คิดว่าก็ปกตินะครับ

.........ต้องขอบุณทุกๆท่านมากเลยนะครับที่เข้ามาตอบกระทู้ของผมได้ความรู้เยอะเลย...ขอส่งผลให้ทุกๆท่านจงเจริญๆนะครับ...ไว้โอกาสหน้าจะรบกวนใหม่

[deedao]

...ต้องขอบุณ

   แปลว่าอะไรครับ

- สายแจ็ค RCA  เสียอย่างไรครับ
- สายแจ็ค RCA  อยู่ตรงไหนของเครื่องครับ
