- การวัด C. ELECTROLYTIC ด้วยอนาลอกมิเตอร์

[ช่างเล็ก(LSV)]

ดูการวัด C. ELECTROLYTIC ด้วยดิจิตัลมิเตอร์และอนาลอก http://www.ubmthai.com/leksoundsmf3/index.php/topic,36842.0.html

-----------------------------------------------------




แสดงการวัดโดยการกลับขั้วของสายวัด เพื่อเป็นการชารจ์ และดิสชาร์ท ..(เช็ค capacitor ได้ว่าช๊อต-รั่ว)

ตัวอย่างการเช็ค C 10,000MFD ในมือถืออาจไม่เห็นภาพเคลื่อนไหวflash ให้ติดตั้งแอปเพิ่มนะครับ

http://www.leksound.net/EON49%20FLASH/8-51/c%20mea.swf

[ช่างเล็ก(LSV)]

จังหวะที่ 1
จะสาธิตการวัดค่า c ดังภาพทีละตัว ให้สังเกตการตั้งเรนท์มิเตอร์ด้วยครับ สำคัญมาก หากตั้งค่าต่ำไปเข็มจะกระดิกน้อยอ่านยาก
หากตั้งค่าสูงไปเข็มจะกระดิกเต็มที่อ่านยากเช่นกัน

เริ่มจาก c 10,000MFD จากภาพสายดำของมิเตอร์จะแตะกับขั้วบวกของ C .... สายแดงของมิเตอร์จะแตะกับขั้วลบของ C ...นั่นคือเรากำลังชาร์ทไฟเข้า c นั่นเอง ในจังหวะนี้ยังไม่ต้องอ่านค่าที่เข็มชี้เพราะยังค่าไม่แน่นอน

[ช่างเล็ก(LSV)]

จังหวะที่สอง
- ย้ายสายดำมาจับขั้วลบของ C
- ย้ายสายแดงมาจับขั้วบวกของ C
 จังหวะนี้คือการดิสชาร์ทกระแสไฟที่เราชาร์ทไว้ในจังหวะที่1 ..แรงไฟที่มีอยู่ใน C จะไหลเข้ามิเตอร์ ทำให้เข็มชี้ตามปริมาณของกระแสที่มีอยู่ และค่อยๆตกลงจนสุดสเกลมิเตอร์ด้านซ้าย ซึ่งแสดงว่าแรงไฟใน C หมดแล้ว ในจังหวะนี้เราจะดูเข็มว่าชี้ตรงไหน ให้มาร์คไว้เพื่อเป็นแนวทางตรวจเช็ค C ตัวอื่นที่มีค่าใกล้เคียงกัน(จะสรุปให้อีกครั้งว่า c ค่าไหนต้องตั้งเรนท์ไหน ควรอ่านค่าได้เท่าไร)...

วัด c 10,000MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x1 จะอ่านค่าได้ประมาณ 10Ω (ดูสเกล Ω แถวบนสุด ) ►ถ้าอ่านค่าได้น้อยกว่านี้มาก เช่น 100Ω แสดงว่า C ตัวนี้เสื่อมเก็บประจุได้น้อย
►ถ้าอ่านค่าได้สุดสเกล เช่น 0Ω แสดงว่า C ตัวนี้ช๊อต
►ถ้ามิเตอร์ไม่ตีกลับมายังตำแหน่งซ้ายมือสุด เช่นค้างที่ 200Ω แสดงว่า C ตัวนี้รั่ว

[ช่างเล็ก(LSV)]

วัด c 1,000MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x10 จะอ่านค่าได้ประมาณ 30Ω (ดูสเกล Ω แถวบนสุด ) ►ถ้าอ่านค่าได้น้อยกว่านี้มาก เช่น 100Ω แสดงว่า C ตัวนี้เสื่อมเก็บประจุได้น้อย
►ถ้าอ่านค่าได้สุดสเกล เช่น 0Ω แสดงว่า C ตัวนี้ช๊อต
►ถ้ามิเตอร์ไม่ตีกลับมายังตำแหน่งซ้ายมือสุด เช่นค้างที่ 200Ω แสดงว่า C ตัวนี้รั่ว

[ช่างเล็ก(LSV)]

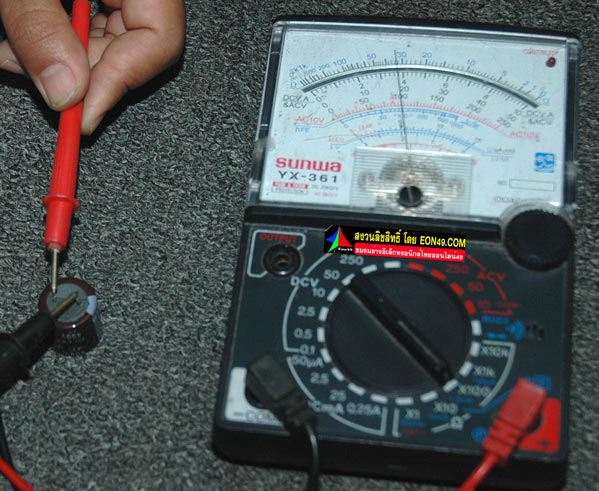

วัด c 100MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x100 จะอ่านค่าได้ประมาณ 15Ω (ดูสเกล Ω แถวบนสุด ) ►ถ้าอ่านค่าได้น้อยกว่านี้มาก เช่น 100Ω แสดงว่า C ตัวนี้เสื่อมเก็บประจุได้น้อย
►ถ้าอ่านค่าได้สุดสเกล เช่น 0Ω แสดงว่า C ตัวนี้ช๊อต
►ถ้ามิเตอร์ไม่ตีกลับมายังตำแหน่งซ้ายมือสุด เช่นค้างที่ 200Ω แสดงว่า C ตัวนี้รั่ว

[ช่างเล็ก(LSV)]

วัด c 47MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x100 จะอ่านค่าได้ประมาณ 30Ω (ดูสเกล Ω แถวบนสุด ) ►ถ้าอ่านค่าได้น้อยกว่านี้มาก เช่น 100Ω แสดงว่า C ตัวนี้เสื่อมเก็บประจุได้น้อย
►ถ้าอ่านค่าได้สุดสเกล เช่น 0Ω แสดงว่า C ตัวนี้ช๊อต
►ถ้ามิเตอร์ไม่ตีกลับมายังตำแหน่งซ้ายมือสุด เช่นค้างที่ 200Ω แสดงว่า C ตัวนี้รั่ว

[ช่างเล็ก(LSV)]

วัด c 10MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x1k จะอ่านค่าได้ประมาณ 10 (ดูสเกล Ω แถวบนสุด ) ►ถ้าอ่านค่าได้น้อยกว่านี้มาก เช่น 100Ω แสดงว่า C ตัวนี้เสื่อมเก็บประจุได้น้อย
►ถ้าอ่านค่าได้สุดสเกล เช่น 0Ω แสดงว่า C ตัวนี้ช๊อต
►ถ้ามิเตอร์ไม่ตีกลับมายังตำแหน่งซ้ายมือสุด เช่นค้างที่ 200Ω แสดงว่า C ตัวนี้รั่ว

[ช่างเล็ก(LSV)]

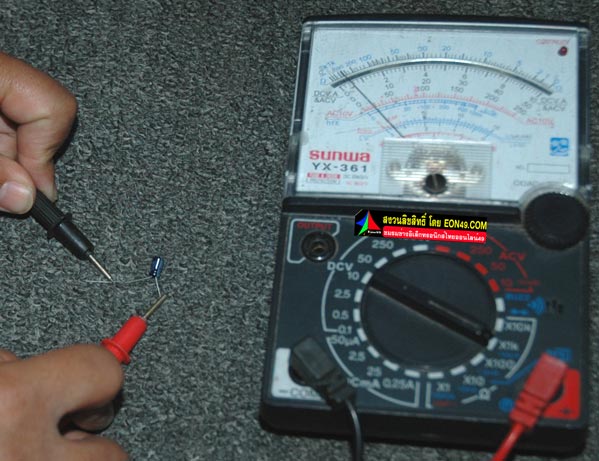

วัด c 1MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x1k จะอ่านค่าได้ประมาณ 200Ω (ดูสเกล Ω แถวบนสุด ) ►ถ้าอ่านค่าได้น้อยกว่านี้มาก เช่น 500Ω แสดงว่า C ตัวนี้เสื่อมเก็บประจุได้น้อย
►ถ้าอ่านค่าได้สุดสเกล เช่น 0Ω แสดงว่า C ตัวนี้ช๊อต
►ถ้ามิเตอร์ไม่ตีกลับมายังตำแหน่งซ้ายมือสุด เช่นค้างที่ 1,000Ω แสดงว่า C ตัวนี้รั่ว

[ช่างเล็ก(LSV)]

ขั้นตอนการตรวจเช็คดังข้างต้น จะเป็นการตรวจว่า C นั้นรั่ว -ช๊อต หรือไม่เท่านั้น และอ่านค่าได้เพียงหยาบๆเมื่อนำมาเทียบตัวเลขที่เข็มสวิงบนสเกลของมิเตอร์ ..ดังนั้นหากต้องการอ่านค่าCAPACITOR ได้อย่างแม่นยำ จำเป็นต้องใช้เครื่องมือวัดCดิจิตัลมิเตอร์โดยเฉพาะ ซึ่งจะกล่าวในกระทู้ต่อไปครับ

สรุปผลการวัด สำหรับนศ.ที่ไม่มีมิเตอร์ดิจิตอลสำหรับวัดค่า C ให้ใช้ผลการวัดนี้เปรียบเทียบเอาก็ได้ครับ

●วัด c 1MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x1k จะอ่านค่าได้ประมาณ 200Ω (ดูสเกล Ω แถวบนสุด )
●วัด c 10MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x1k จะอ่านค่าได้ประมาณ 10 (ดูสเกล Ω แถวบนสุด )
●วัด c 47MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x100 จะอ่านค่าได้ประมาณ 30Ω (ดูสเกล Ω แถวบนสุด )
●วัด c 100MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x100 จะอ่านค่าได้ประมาณ 15Ω (ดูสเกล Ω แถวบนสุด )
●วัด c 1,000MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x10 จะอ่านค่าได้ประมาณ 30Ω (ดูสเกล Ω แถวบนสุด )
●วัด c 10,000MFD หรือค่าใกล้เคียง ให้ตั้งเรนท์ x1 จะอ่านค่าได้ประมาณ 10Ω (ดูสเกล Ω แถวบนสุด )

[samreong+]

ถ้าอยู่ในวงจรจะต้องถอดออกมาวัดรึเปล่าครับ

[ช่างเล็ก(LSV)]

ต้องการความชัวร์ ก็ต้องถอดครับ

[samreong+]

กับแบบเซรามิกวัดเหมือนกันเปล่าคับ

[ช่างเล็ก(LSV)]

วัดเหมือนกันครับ เพียงแต่ต้องตั้งเรนท์มิเตอร์ไปที่ย่านสูงๆ เพราะ C. CERAMICมีค่าน้อยมาก
   C. CERAMIC ค่าต่ำมากๆเช่น 100pf 10pf จะใช้มิเตอร์เข็มหรือดิจิตอลวัดไม่ได้ครับ ต้องใช้เครื่องวัดCโดยเฉพาะครับ
