พอดีว่าอยากได้ด้วยนะครับมาแลกเปลี่ยนกัน  ที่เห็นนี้คือ 4w fm 88mhz-108mhz ครับ (ถ้ามีวงจรเครื่องส่งแบบ stereo ผมขอด้วยนะครับเอาลายปริ้นกะอุปกรณ์ด้วยนะครับ ขอบคุณ ณ ที่นี้ด้วยครับ อยากได้ จิงๆ ) |
|
|
|
บันทึกการเข้า
|
ยังไม่ได้ทำ หรือ ว่า ทำไม่ได้ (กล้าคิดกล้าทำเข้าไว้ นะ คับ ^^ )
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #1 เมื่อ: กันยายน 21, 2011, 02:49:42 pm » |
|

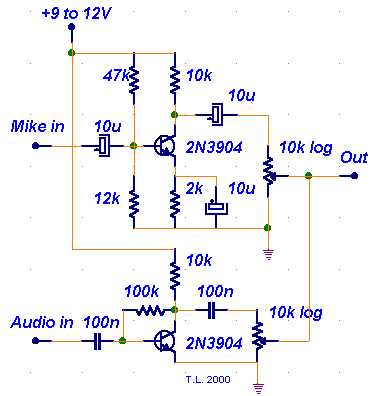

เห็นกระทู้นี้มานานแล้ว ขอร่วมสนุกด้วย เพื่อจะเป็นประโยชน์กับเพื่อนๆที่สนใจ วงจรเด็กๆๆ
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #2 เมื่อ: กันยายน 21, 2011, 02:54:47 pm » |
|

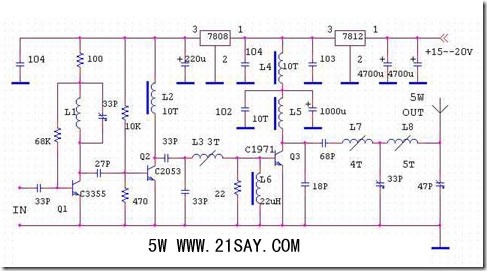

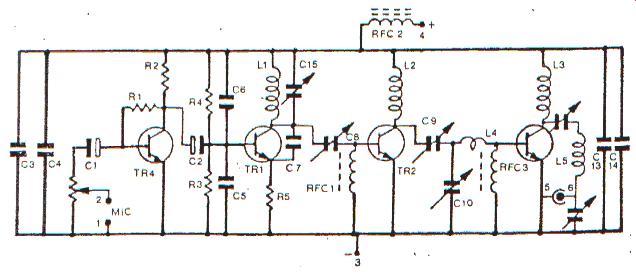

ขนาดกำลัง 5 w.
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #3 เมื่อ: กันยายน 21, 2011, 02:56:57 pm » |
|

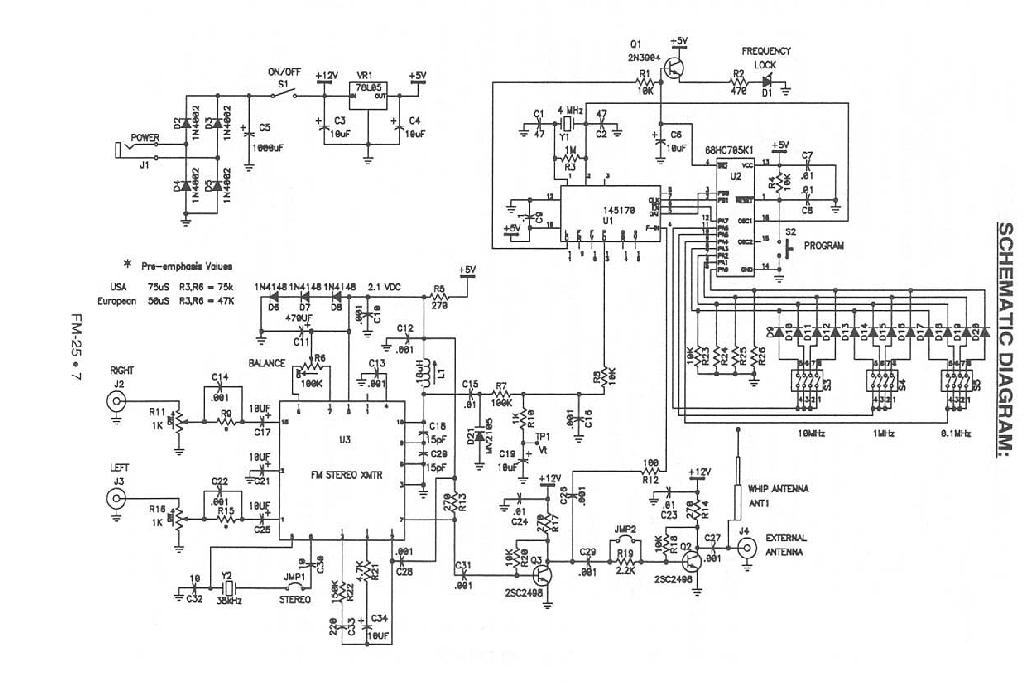

แบบสเตอริโอ ba1404 ยอดนิยม
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #4 เมื่อ: กันยายน 21, 2011, 03:00:14 pm » |
|

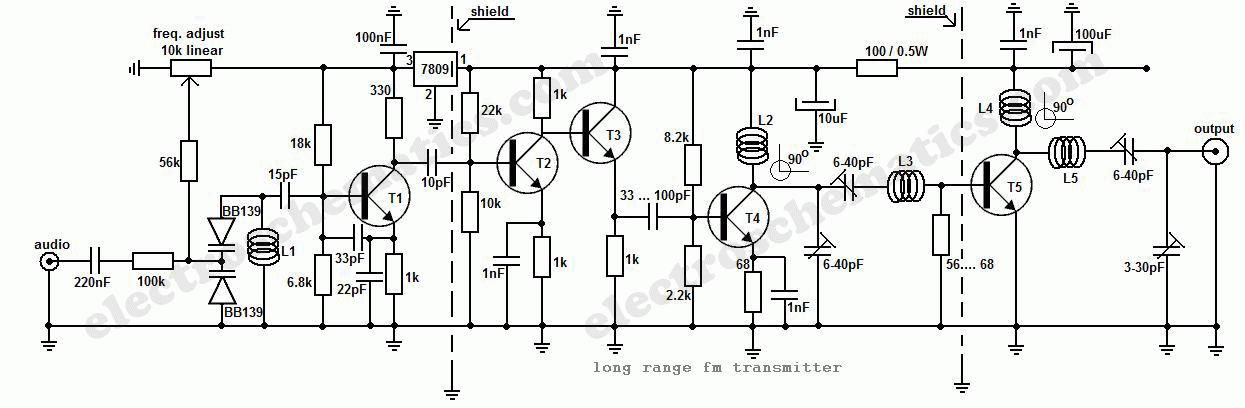

เค้าบอกว่าส่งออกได้ประมาณ 4 k.m.
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #5 เมื่อ: กันยายน 21, 2011, 03:05:56 pm » |
|
r.f.power 1w.
Components values:
T1 = T2 = T3 = BF199
T4 = 2N4427, BLX65, 2N3866, 2N3553
L1 = rf choke (20 turns, 0.2mm on ferrite core, 0.3mm)
L2 = 4 t, 0.7mm, 4mm
L3 = 6 t, 0.8mm, 6mm, at first turn from T3
L4 = 10 t, 0.2mm over ferrite core
L5 = 7 t, 0.8mm, 6mm
L6 = 4 t, 1mm, 8mm, 10mm long
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #6 เมื่อ: กันยายน 21, 2011, 03:11:04 pm » |
|

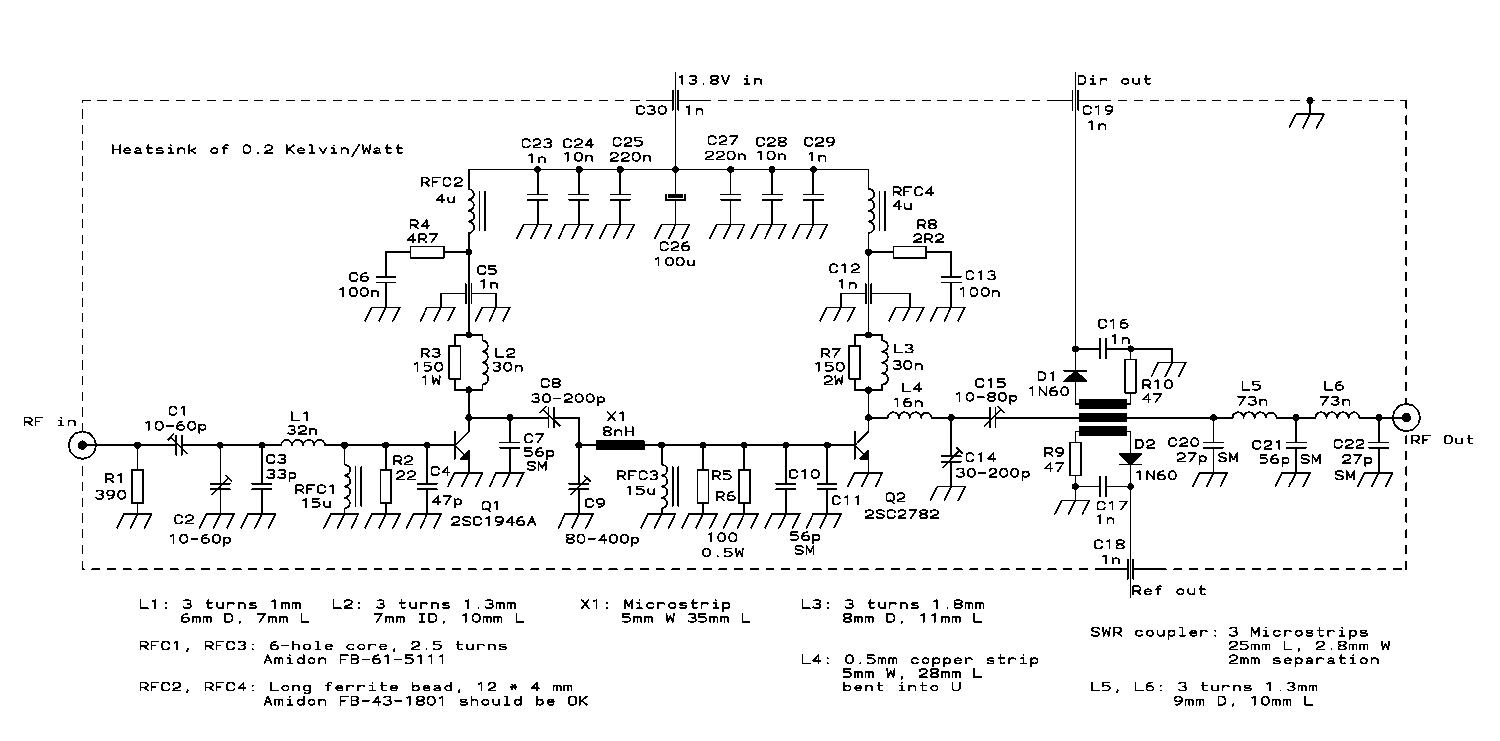

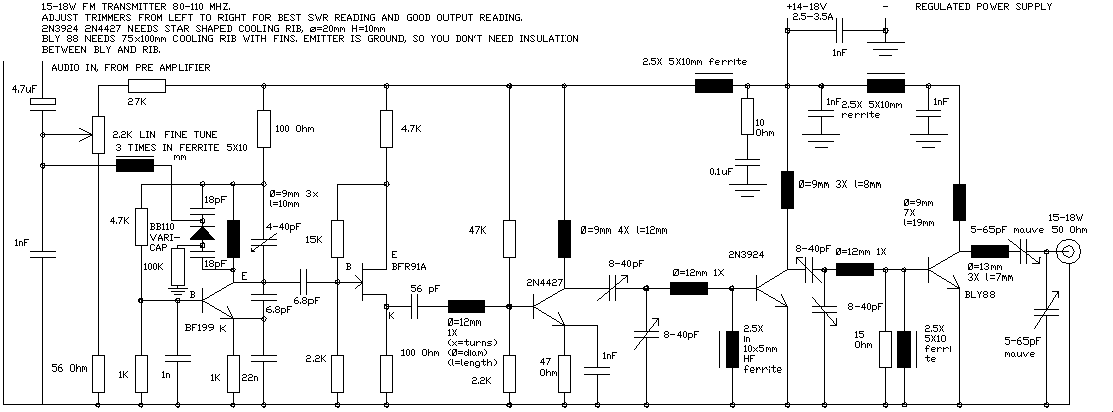

เขาบอกว่า r.f.power 18 w. หลายๆ ท่านอาจจะเห็นผ่านตามาแล้ว เห็นบอร์ดห้องนี้ว่างๆ มาหลายวัน เลยเอามาเผื่อจะทำให้คึกคัก (หรือเปล่านี่) บ้าง  แล้วจะเอามาลงอีก |
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #7 เมื่อ: กันยายน 21, 2011, 03:27:23 pm » |
|
วงจรนี้ขนาด 150 w. ผมไปพบในเว็บ fmthai.com เขาว่า work ครับ
รายการอุปกรณ์ อะไหล่หาซื้อได้ที่ fmthai เคยทำมาแล้ว workดี
......
part list :
R1, R2: 10 kOhm
R3:=20 3,3 kOhm
R4:=20 1,5 kOhm
R5:100=20 kOhm
Poti C1: =20 4700 uF Electro
C2, C3, C4: = 100 nF
C5, C6, C8: = 47 pF
C7,=20 C9: =20 10 nF
C10, = C12 =470,20 pF
C11: = 330 pF
C13, = C14:=20 , 27 pF
L1,=20 L2:= RFC (D=20 6-L =20 Ferritkern)
L3:=20 3 W 3 mm D 1,0 mm T=20
L5:=20 8 SWG 20 " X 7=20 mm =20 "1,0=20 mm"=20
L6:=20 4 SWG 20 " X 6=20 mm =20 "1,0=20 mm"=20
L8:=20 3 SWG 20 " X 6=20 mm =20 "1,5=20 mm"
L9,=20 L10, L11: SWG "11=20 mm =20 "X 1,5=20 mm"
L4,=20 SWG 20 L7:=L20 D1,5 mm"
C15, = C16: 60=20 pF Trimmer
C17:=20 160 pF Caramic trimer
|
|
|
|
บันทึกการเข้า
|
|
|
|
peera-500 ♥
วีไอพี
member
คะแนน 116
ออฟไลน์
กระทู้: 1329
ไม่ชอบคนโกง เอารัดเอาเปรียบ รักความยุติธรรม
|
|
« ตอบ #8 เมื่อ: กันยายน 21, 2011, 03:29:10 pm » |
|

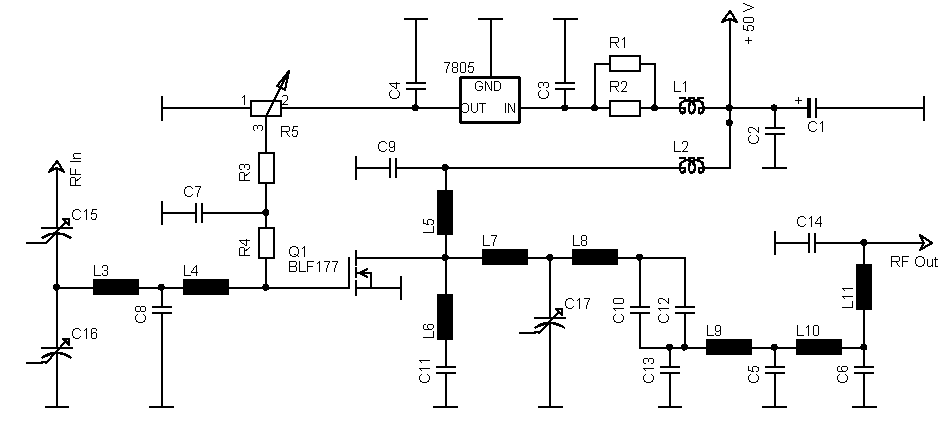

BLF177 on board
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
