SONY KV-J29MF1 เปิดแล้วตัด

[son]

พอเปิดเครื่องขึ้นมามีเสียงจากช่องทีวีได้ประมาณ 3-4 วินาที ก็จะตัดเป็นสแตนบาย วัดไฟเอ้าพุทขณะที่ติดได้ 135 โวลท์ปกติ ขณะสแตนบายได้ประมาณ 36 โวลท์ ขอคำชี้แนะด้วยครับ

[bunyut]

ลองไอซี เวอร์ดูยังครับ  มันอาจจะโปรแทรกจากไอซี เวอร์ก็ได้นะครับ

[son]

ผมลองลอยขาไอซีออกหมดแล้วยังเหมือนเดิมครับ

[niranT]

เอา IC VER ตัวใหม่ ใส่ไปเลย อย่าลืมเปลี่ยน C boot up ด้วย นะครับ

[Ptn-LSVteam♥]

ผมลองลอยขาไอซีออกหมดแล้วยังเหมือนเดิม

โปรเทคมีหลายจุด ถอดไอซีเวอร์ไม่ได้จะมีวงจรตรวจการทำงานของเวอร์ถ้าเวอร์ไม่ทำงานหรือผิดปกติเครื่องก็ตัดสแตนบายครับ

[son]

  สรุปว่าต้องลองเปลี่ยนไอซีเวอร์ดูก่อนนะครับ แล้วนอกจากภาคเวอร์แล้วยังมีโปรเทคจากส่วนไหนอีกบ้างครับ

[son]

สอบถามเพิ่มเติม C boot up คือ c1505 ที่ต่อระหว่างขา 3 กับขา 6 ใช่เปล่าครับ

[Ptn-LSVteam♥]

แล้วนอกจากภาคเวอร์แล้วยังมีโปรเทคจากส่วนไหนอีกบ้างครับ

มี Q803 คอยเช็คกระแสเกินของภาคฮอร์อีกจุดครับ

C boot up คือ c1505 ที่ต่อระหว่างขา 3 กับขา 6 ใช่เปล่าครับ

ใช่ครับ

[son]

 เดี๋ยวจะลองเช็ค Q803 ดูก่อนเพราะตอนนี้ยังไม่ได้ไปซื้อไอซีเวอร์มาเปลี่ยนเลย คงต้องรอพรุ่งนี้ ตอนนี้ก็เช็คจุดอื่นๆไปก่อน ได้ผลยังไงจะแจ้งเข้ามาอีกที ท่านอื่นๆมีความคิดเห็นยังไงชี้แนะเข้ามาได้นะครับ ขอบคุณครับ

[ถาวร-LSVteam]

ลองเปลี่ยน7809ทั้ง3ตัวก่อน

[son]

เช็ค Q803 แล้วไฟที่ขา E และ B ได้ประมาณ 134 โวลท์ ขา C ได้ประมาณ 0.1- 0.2 โวลท์ น่าจะปกติไหมครับ ส่วนไอซี7809 ตามที่ท่าน e21xeq แนะนำมา ผมหายังไม่เจอเลย อยู่ตรงไหนบ้างครับ   ลงวงจรให้ดูด้วยยิ่งดีครับ

[ถาวร-LSVteam]

ดูผิดนึกว่าFX

[Ptn-LSVteam♥]

เช็ค Q803 ขา C ได้ประมาณ 0.1- 0.2 โวลท์ น่าจะปกติไหม

ถ้าภาค Hor ทำงานสักครู่แล้วตัด  ก่อนตัด Q803 ขา C ได้ประมาณ 0.1- 0.2 โวลท์ปกติครับ

[son]

เท่าที่สังเกตมารู้สึกว่าจะไม่ได้ยินเสียงไฟสูงทำงานนะครับ คือเหมือนกับว่าฮอร์ยังไม่ทันได้ทำงานประมาณนั้น ขอสอบถามว่าไฟ 15 โวลท์ที่เลี้ยงไอซีเวอร์มาจากฟลายแบคใช่เปล่า ผมลองวัดรอไว้แล้วเปิดเครื่อง ถ้าฮอร์ทำงานไฟตรงจุดนี้จะมีทันไหมครับ ผมวัดแล้วไม่มีเลยครับ  (เครื่องนี้เคยเปลี่ยนฟลายแบคและฮอร์เอ้าท์มาแล้ว)

[bunyut]

สรูปไปหาไอซีมาเปลี่ยนเลยครับ ยำ อย่าลอย ใช้ไม่ได้  เปลี่ยน เลย

[son]

เปลี่ยนไอซีเวอร์แล้วยังเหมือนเดิมครับ    ผมว่าฮอร์มันยังไม่ทำงานนะ ส่วนไฟที่จ่ายให้ภาครับมันมาจากภาคจ่ายไฟใช่เปล่าครับ คือตอนแรกฮอร์เอ้าท์มันช็อต พอเปลี่ยนฮอร์เอ้าท์ก็เป็นอาการนี้น่ะครับ

[ช่างเล็ก(LSV)]

หากวัดทุกจุดแล้วยังไม่เจอจุดเสีย....ให้ปลดโย๊ค ...ลอย tr.hor out แล้วเช็คตามนี้ครับ  http://www.ubmthai.com/leksoundsmf3/index.php?topic=7307.0  ไม่ต้องถอดฟลายแบคออกนะครับ sonyรุ่นนี้ถอดยากน่าดูเพราะทุกบัดกรีขาลงตาไก่ไว้แน่นปึ๊ก ..
หากทดสอบแล้ว หลอดไฟนีออนสว่าง และไฟมาเลี้ยงไอซีเวอร์ +-ประมาณ 10 โวลท์ แสดงว่าฟลายแบคไม่ช๊อตครับ
..รุ่นนี้ อาการนี้ที่เจอเสียบ่อย ..flyback , tr.hor out , tr +zd ในวงจร protect และวงจรพินคุสชั่นครับ... ส่วนเสียงแม้ภาค hor ไม่ทำงานแต่ภาคขยายเสียงก็ยังทำงานครับ...
ถ้าวงจรทำงานถูกต้องTR 2578 จะกินกระแสประมาณ 250 ma. ไม่ร้อนมากครับผม


[snay]

  งันแสดงว่า H.OUT ยังไม่ทำงานลองเช็คฮอล์ไดร์ดูครับ

[son]

 เครื่องนี้เคยผ่านช่างมาแล้ว และฟลายแบคเคยเปลี่ยนมาแล้ว(ดูยังใหม่ๆอยู่) เป็นไปได้ไหมที่จะเสียอีก และอยากทราบว่าฟลายแบครุ่นนี้ใช้เบอร์อะไร เพราะจะได้เทียบกับเบอร์ที่เค้าเปลี่ยนมาว่าตรงกันหรือเปล่า

[son]

ผมลองทำตามที่ช่างเล็กแนะนำมา ได้ผลตามนี้คือ หลอดนีออนสว่างได้(ใช้ไขควงวัดไฟแทน) และไฟที่ไปเลี้ยงไอซีเวอร์วัดได้ประมาณ 18-19 โวลท์เลยครับ แสดงว่าฟลายแบคดีใช่เปล่าครับ งั้นจะเป็นที่จุดไหนกันแน่ tr Pin out เช็คแล้ว tr,zd ภาคโปรเทคเช็คแล้ว เป็นไปได้ไหมที่ฮอร์เอ้าท์ที่เปลี่ยนไม่ใช่ของแท้ เลยไม่ทำงาน

[supoj007]

นี่เป็น ของรุ่น J25MF1 ครับ 29 ไม่ทราบว่าจะใกล้เคียงกันไหม  รุ่นนี้ผมว่า อ่อนใจมากกับ FBT ผมตัวที่สามถึงใช้ได้
ดูนี่ครับ

อาการคล้ายกันครับ
http://supoj007.com/board/index.php?topic=297.msg1418;topicseen#msg1418

[son]

เบอร์เดียวกันเป๊ะเลยครับท่าน supoj007 ว่าแต่เครื่องของท่านเคยเปลี่ยนฮอร์เอ้าท์มาหรือยังครับ  ผมกะว่าจะลองหลอกโปรเทคแบบท่านดู กลัวว่าฮอร์เอ้าท์จะไปด้วย (เพราะเป็นของไม่แท้มั้ง ราคา98บาท) แต่จากข้อมูลที่ท่านเล่ามาได้ความกระจ่างขึ้นอีกเยอะเลยครับ

[supoj007]

ไม่ได้เปลี่ยน Hor out ครับ เบอร์นี้แข็งไม่เดี้ยงง่ายๆ  หลอกได้เลย  ระหว่าง FBT กะ TR Hor out  FBT  ร้อนมากก็ยังทน

[ช่างเล็ก(LSV)]

fbt โอกาสใช้ได้ 90%ครับ (ไม่ได้เช็คเองกับมือไม่กล้าฟันธงครับ)
...ให้ลอยขา tr. protect รวม (จะรับ err.voltage มาจากหลายๆภาคเช่นvert. ....hor.pin ..ฯลฯ และถ่วงหลอดไฟขา c > flyback ด้วย (ผมจะใช้ R6โอห์ม 5 w แทนหลอดไฟจะคล่องตัว+เช็คง่ายกว่า แต่อย่าเปิดนาน)

[son]

  ยุ่งล่ะสิ หลอกโปรเทคโดยเลยขา B ของ Q803 ก็ยังตัดอีก ไม่หนำใจลอยที่ R860ที่ต่อจากขา C อีกก็ยังตัด  เอาไงต่อดีครับ

[ลุงเคี้ยง-LSVteam♥]

ยุ่งล่ะสิ หลอกโปรเทคโดยเลยขา B ของ Q803 ก็ยังตัดอีก ไม่หนำใจลอยที่ R860ที่ต่อจากขา C อีกก็ยังตัด  เอาไงต่อดีครับ

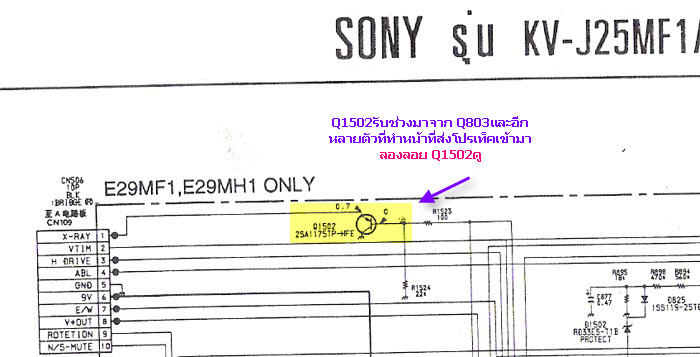

หลอกผิดตัว ต้องลอยตัวนี้

[ถาวร-LSVteam]



[son]

ลองลอยขา B  Q1502 แล้วยังตัดอยู่ เลยเปลี่ยนใหม่ลองจั้มขา B ลงกราวด์แทน ทีนี้ได้เรื่อง ไฟไม่ตัดแล้วมีเสียงตลอด แต่ฮอร์ยังไม่ทำงานครับ  วัดขา C ฮอร์ไดร์ได้ประมาณ 113 โวลท์ วัดขา43 ของIC104(CXA2050S) ได้ประมาณ 2.3 โวลท์(วงจรเขียนไว้เป็น3.0)ไม่แน่ใจว่าปกติไหม เลยใช้มิเตอร์เข็มเสียบไปที่ช่อง output ตั้งย่าน2.5VAC  (ไม่มีสโคปครับ) วัดสัญญานได้ประมาณ 0.6โวลท์ อยากทราบว่าสัญญานฮอร์เอ้าท์จากไอซีจังเกิ้ลปกติหรือเปล่าครับ

[ลุงเคี้ยง-LSVteam♥]

 สัณญาณฮอร์ มันผ่าน C ลองวัดที่ฮอร์ไดร์ดู
