Samsung cs-21M7ND - KS1C เส้นเดียวกลางจอทางVER

[lk]

ได้ 160V ครับ คาโถดทั้งสามขาเลยครับ
ขา5 ใช่ตรง IC501 ป่าวครับ  วัดแล้วได้ 3.2V  ครับ

[lk]

ถอด R224 ออก วัดได้เท่าเดิมครับ ขา50=3.3V  ขา49=3V

ไงต่อครับ...ท้อแท้เย้ว55++ บิ๊กแมตด้วยคืนนี้

[TRT]

งั้นก็ตัดเรื่อง IK ภาค Vedio ออกไป เหลือแค่ ABL กับ Vert
ABL ไฟก็ได้ น่าจะเหลือแค่ vert อย่างเดียวแล้วครับ
ลองวัดไฟทุกขาของ IC Vert เปรียบเทียบดูกับข้อมูลด้านล่างนะครับ
ขา 1 = -13.5
ขา 2 = 0.47
ขา 3 = +17.1
ขา 4 = 0.65
ขา 5 = 0.65
ขา 6 = 16.92
ขา 7 = -11.23
ลองวัดไฟดูครับ

[lk]

ขา 1 = -13.5 =>>-16
ขา 2 = 0.47   =>>12
ขา 3 = +17.1=>>14
ขา 4 = 0.65=>>0.65
ขา 5 = 0.65=>>0.016
ขา 6 = 16.92=>>15
ขา 7 = -11.23=>>-16

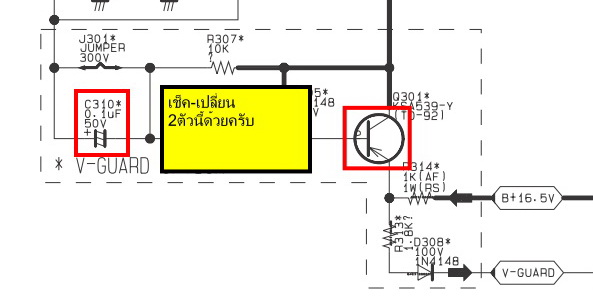

Q301 ไม่ได้ลงอุปกรณ์ไว้ มีแต่ ลายวงจรและในบริเวณนั้นด้วย ได้แก่ Q301 701 702 703 C708 D305 R703 710 704 705 701

[ronnachai]

     *ดูซีเนอร์ที่ขา1-2-3  9.1V  ของไอซี501ครับ มีช๊อตหรือรั่วมั๊ย
     *เร่งสกรีนแล้วไม่มีเส้นแบล้งกิ้ง วัดแรงดันที่ขา5 ของ ไอซี 501ถ้าแรงดันไม่ถึง3V มีเปอร์เซนหลอดภาพเสียครับ

[lk]

ซีเนอร์ไอซี501ทั้งสามตัวโอเคครับ ปกติ
เร่งสกรีนมีแสงนะครับ

ไงต่อครับ...

[ronnachai]

         *ลองถอด c สกรีนออก
         *ที่ขา 5 ไอซี 501 มีZD 5.6V ยังดีอยู่มั๊ย
         *กลับไปดู R ABL อีกที ยั้มตะกั่วให้ดีด้วย

[lk]

ที่ขา 5 ไอซี 501 มีZD 5.6V ยังดีอยู่ครับ

กลับไปดู R ABL อีกที ยั้มตะกั่วให้ดีด้วย ==>วัดไฟที่ขา ABL=11V วัดไฟหลัง R423=125V

แล้ว C สกรีนมันอยู่ตรงไหนเหรอคับ

[ronnachai]

C508    472/3KV

[lk]

ถอด C508 มาแล้วทำไงต่อครับ  เปิดเครื่องดูหรือว่า....วัดไฟจุดไหนอีกครับ

[ronnachai]

เปิดเครื่องเลยถ้ามีแสงออกก็ค่อยเปลี่ยนตัวใหม่

[lk]

ถอด C508 ออกแล้ว ก็ มืดตึบ....ครับ

เอาไงต่อครับ...ขอบคุณนะครับที่อยู่เคียงข้าง...สู้ๆๆๆ

[boontheim ♥]

ผมว่า คุณ LK  คงต้องไปฝึกงานร้านซ่อมหรือว่าไปทำงานหาประสบการณ์สักระยะหนึ่ง  ถึงจะซ่อมได้  และเข้าใจวงจรครับ

[lk]

จริงๆก็อยากไปอะครับ..แต่ไม่ว่างตรงนี้

เหตุผลที่คิดซ่อมเองก็เพราะว่าตอนผมอยู่ ปวช เคยซ่อมเคยเรียนรู้มา..ก็พอรู้บ้าง
แต่ตอนนี้ยอมรับว่าทิ้งห่างมาหลายปีมากครับ

ทีวีก็ของตัวเอง ความรู้สึกเหมือนกับว่าเราอยากลองดูอีกครั้งอยากรื้อฝื้น..ลองดูจะซ่อมได้รึป่าว
เลยลองค้นหาข้อมูล พอดีมาเจอเว็บนี้ ก็เลยมาขอคำปรึกษา...เผื่อจะมีใครเมตตากรุณา

จริงๆก็เกรงใจนะครับ ที่มารบกวนพี่ๆ ยังไงผมก็จะลอง พยายามต่อไป ขอบคุณพี่ๆ ทุกๆคนที่ให้คำแนะนำ ณโอกาสนี้ด้วยครับ
     สุดท้ายผมก็หวังลึกๆว่าจะมี พี่ที่ใจบุญอยู่เคียงข้างผม..หรือไม่มีก็ไม่เป็นไรนะครับ

ยังก็ไม่ถอยแน่ๆ  เป็นไปไม่ได้ ทำไม่ได้ หรือไม่ได้ทำ....ขอบคุณครับ

[hongnoi♥]

 ยอมรับที่มีใจสู้...  เอางี้  ตรวจสอบลายปลิ้นให้ละเอียดว่าเราไปบัดกรีตรงไหนช็อตบ้างหรือไม่
                        และไอซีเวอร์ลองเปลี่ยนมันไปเลย จะได้ไม่ค้างคาใจ เพราะไม่แพง  เพราะ
                        เคยเจอในยี่ห้ออื่น คล้ายอย่างนี้เหมือนกัน. ลองดูนะ..ทุกคนย่อมมีก้าวแรกเสมอ.

[ช่างยุทธ YTN]

ไอซีเวอร์เปลี่ยนหรือยังครับ

[lk]

โทษทีนะครับผมลืมบอกว่า...
  ผมเปลี่ยน D402 ที่เป็นสามขามีไดโอดสองตัวอยู่ข้างใน เบอร์ FMP-3FU วัดแล้วซ็อต
และก็ C402 ตัวถังแตก เปลี่ยนแล้ว

อาการล่าสุด จอมืด สนามแม่เหล็กยิ่งหน้าจอดังพรืบ

  เดี๋ยวจะลองเปลี่ยนไอซีเวอร์ดูนะครับ...รอสักครู่

[lk]

อาการล่าสุด จอมืด สนามแม่เหล็กยิ่งหน้าจอดังพรืบ

เปลี่ยน ไอซีเวอร์แล้วครับ  ผลเหมือนเดิมครับ

[lk]

อาการล่าสุด จอมืด สนามแม่เหล็กยิ่งหน้าจอดังพรืบ


รบกวนขอวงจรรุ่นนี้หน่อยครับ เอาแบบที่ระบุไฟก็ดีนะครับ

ที่มีอยู่มันไม่ค่อยชัดเท่าไหรครับ

[TRT]

โทษทีนะครับผมลืมบอกว่า...
  ผมเปลี่ยน D402 ที่เป็นสามขามีไดโอดสองตัวอยู่ข้างใน เบอร์ FMP-3FU วัดแล้วซ็อต
และก็ C402 ตัวถังแตก เปลี่ยนแล้ว

หากพวกนี้เสีย น่าจะเป็นเส้นเดียวแนวตั้งนะครับ
จากหัวข้อกระทู้ของท่าน

เส้นเดียวกลางจอทางVER

สรุปให้อีกทีนะครับ เส้นเดียวกลางจอ แนวตั้งหรือแนวนอนครับ


และก็วงจรครับ
http://circuit5-50.leksound.net/lsva11/TV/SAMSUNG/KS1C.pdf

[lk]

สรุปอาการ ตั้งแต่ยังไม่ได้ซ่อมนะครับ
ระยะที่1 เส้นเดียวกลางจอแนวนอน เคาะๆก็หาย หรือปิดเครื่องทิ้งไว้สักพักแล้วเปิดใหม่ พัดลมเปาก็ดูได้ ระยะนี้เป็นได้เกือบเดือนมั้งครับ
ระยะที่2 คือ ดูละครอยู่ดีๆ ก็ จอมืด มีแต่เสียง วันหลังมาเปิดใหม่ก็ดูได้ แล้วกลับมาเส้นเดียวกลางจอแนวนอนเหมือนเดิม
ระยะที่ 3 ก็คือ เส้นเดียวกลางจอแนวนอน ทำยังไงก็ไม่กลับคืนมา เลยลงมือซ่อม

อาการในระหว่างซ่อม เส้นเดียวกลางจอแนวนอน ซ่อมไปซ่อมมายังไม่ได้เปลี่ยนอะไรเลย จอมืดซะงั้น
แล้วมีเสียงดังจื้ดตลอดออกทางลำโพง และสนามแม่เหล็กก็ไม่มียิ่งหน้าจอ ตอนนั้นแค่ย้ำจุดบัดกรี และ คลีนนิ่งด้วยทินเนอร์
   ต่อมาเช็คเจอว่า D402 และ C402 เสีย ก็เลยเปลี่ยนไป พอเปลี่ยนเปิดเครื่องมาเสียงดังจื้ดหาย มีสนามแม่เหล็กยิ่งหน้าจอดังพรืบ แต่จอยังมืดอยู่
   ต่อมาลองเปลี่ยนไอซีเวอร์ ผลที่ได้เหมือนเดิม  จอมืด มีสนามแม่เหล็กยิ่งหน้าจอดังพรืบ
    จนถึงปัจจุบัน (ความเป็นมาเท่าที่จับใจความได้ครับ)

[lk]

สถานการณ์ล่าสุด  จอมืด มีสนามแม่เหล็กยิ่งหน้าจอดังพรืบ

-ระบบไฟเลี้ยงของเครื่อง เริ่มแต่ ไฟ300 มี ไฟ125 มี ไฟ13.5 มี ไฟ180 มี ไฟ16.5 มี ไฟRGB 160 มี ไฟฮอร์ที่ไปโย๊ค 165 V มี

   ***ตรวจสอบตอนนี้พบว่า ภาคเวอร์ผิดปกติ***
   คือ เชคเจอว่า VDP มีไฟ 0.65 แต่VDN ไม่มีไฟ มา พบว่า D307 ซ็อต เปลี่ยนแล้ว VDN มา 0.65 (VDP VDN จะเข้าที่ขา4,5 ไอซีเวอร์7841 )
แต่ทีนี้ไม่มีไฟออกมาที่เวอร์โย๊ค สอบถามหน่อยครับว่า ขา2 ปกติไฟออกเท่าไหร่เหรอครับ
ผมลองวัดแล้วทำไมเข็มมิเตอร์มันสั่นๆ

ไฟแต่ละขาไอซีเวอร์
ขา1 -16
ขา2 เข็มสั่น
ขา3 16
ขา4 0.65
ขา5 0.65
ขา6 16
ขา7 -14

[lk]

โทษทีครับ DZ307 นะครับที่ซ็อต ไม่ใช่ D307

[TRT]

ลองวัดไฟทุกขาของ IC Vert เปรียบเทียบดูกับข้อมูลด้านล่างนะครับ
ขา 1 = -13.5
ขา 2 = 0.47
ขา 3 = +17.1
ขา 4 = 0.65
ขา 5 = 0.65
ขา 6 = 16.92
ขา 7 = -11.23
ลองวัดไฟดูครับ

อันนี้จากหนังสือคู่มือ Samsung KS-1C เลยครับ
และก็ในคู่มือ ในวงจรใช้ IC Vert เบอร์ LA7845 ครับ

[lk]

ไฟแต่ละขาไอซีเวอร์ LA7845
ขา1 -16
ขา2 เข็มสั่น
ขา3 16
ขา4 0.65
ขา5 0.65
ขา6 16
ขา7 -14

[ctv357]

เราต้องให้หลอดภาพทำงานก่อนเพื่อที่จะดูอาการ ไม่งั้นเราก็มองไม่เห็นอะไร หลอดภาพทำงานได้ต้อง
1.ใส้หลอดต้องติด วัดไฟ AC 4-6 โวล
2.สะดือหลอดต้องมีไฟสูง
3.โฟกัสต้องมีไฟ ลองเปิดออกมาดู สายเชื่อมแน่หรือเปล่า
4.ปรับไฟสกรินวัดไฟด้วยต้องมีไฟ100-600โดยประมาณ
ทั้ง4ข้อนี้ถ้าได้ คงจะมีอาการให้เห็นที่หน้าจอ แล้วจะว่ากันไหม่ครับ

[lk]

 สาเหตุที่ทำให้ ไอซี802 ร้อน น่าจะมาจากสาเหตุอันใดได้บ้างครับ  และไอซีตัวนี้มันอยู่ภาคอะไรเหรอครับ เกี่ยวกับเวอร์ไหมครับ

[ลุงเคี้ยง-LSVteam♥]

 ไอซี LA7845 ต้องเอาของแท้นะครับ ถ้าซื้อมาเป็นเบอร์ LA7845 N จะใช้ไม่ได้นะครับบางร้านขายแบบมี Nพ่วงท้าย
ผมเคยซื้อมาเปลี่ยน สองตัวใช้ไม่ได้ เลยไปหาของแท้ ที่ศูนย์ มาใส่ LA7845 เฉยๆไม่มี N พ่วงท้ายตัวเดียวปิดงานเลย

[lk]

ที่ซื้อมาก็ไม่มี N นะครับ แต่ผมเปลี่ยนก่อนหน้าที่จะเจอ DZ307 ซ็อตนะครับ ไม่รู้มีผลไหมครับ

***และผมงง ที่ขา2 ทำไมวัดไฟ เข็มมันตีปั๊บๆๆๆๆ แถวอินฟินิตี้ เพราะอะไรไม่รู้ครับ
