ผู้เขียน หัวข้อ: ขอดูรูปบร์อด TR 07 2U หน่อยครับ  (อ่าน 161615 ครั้ง)
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #29 เมื่อ: กุมภาพันธ์ 16, 2008, 06:27:40 AM »

ส่วนในเรื่องการวัดกระแสยังไม่ได้วัดนะครับ เดี๋ยวขอลองที่ไฟสูงนะครับจะวัดกระให้ดูที่ใส่ทรานซีสเตอร์เอาท์พุท8คู่(16ตัว)
บันทึกการเข้า

T Audio.
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 185



อีเมล์
« ตอบ #30 เมื่อ: กุมภาพันธ์ 17, 2008, 06:07:56 PM »

ท่าน Somtick  ครับ ผมก็ลองกัดปริ้นประกอบเองเหมือนกันครับ แต่ไดร์ 340 ทางด้านซ้ายมือร้อนครับ มีเสียงแตกด้วย  ออยากให้ท่านแนะนำวิธีการดัดแปลงหรือแก้ไขปัญหาให้ผมหน่อยครับ
บันทึกการเข้า

ความสุขที่สูงสุดก็คือ  การได้ช่วยเหลือผู้อื่น
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #31 เมื่อ: กุมภาพันธ์ 20, 2008, 08:21:28 PM »

มาให้กำลังใจครับ Smiley Smiley Smiley
บันทึกการเข้า
หลง สุรินทร์
วีไอพี
member
***

คะแนน96
ออฟไลน์ ออฟไลน์

กระทู้: 2441


ทีมงาน PS.SOUND


« ตอบ #32 เมื่อ: กุมภาพันธ์ 20, 2008, 10:24:27 PM »

เช่น กันกับ พี่ JUB ครับ
บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #33 เมื่อ: กุมภาพันธ์ 20, 2008, 10:40:42 PM »

ท่าน Somtick  ครับ ผมก็ลองกัดปริ้นประกอบเองเหมือนกันครับ แต่ไดร์ 340 ทางด้านซ้ายมือร้อนครับ มีเสียงแตกด้วย  ออยากให้ท่านแนะนำวิธีการดัดแปลงหรือแก้ไขปัญหาให้ผมหน่อยครับ
    ก็อาการเดียวกับคุณoo
   1.ถ้าเป็นแผ่นปริ้นท์กัดเองควรดูว่ากัดทองแดงออกหมดไหมบางที่มองไม่เห็นต้องส่องกับหลอดไฟหรือแสงแดดครับ.
   2.เรื่องการใส่ตัวอุปกรณ์ไม่ผิดนะครับลองตรวจสอบดูอีกที่ครับ
   3.ก็ดูว่าขาBของทรานซีสเตอร์เบอร์2N5551ที่อยู่ไกล้ทรานซีสเตอร์MJE350ทางซ้ายมือช็อทกับแผ่นระบายความร้อนไหม
   4.ลองไม่ต้องใส่ทรานซีสเตอร์powerว่าเสียงแตกไหม...

       ลองดู4ข้อนี้ก่อนนะครับ..
บันทึกการเข้า
oo
วีไอพี
member
***

คะแนน55
ออฟไลน์ ออฟไลน์

กระทู้: 54


อีเมล์
« ตอบ #34 เมื่อ: กุมภาพันธ์ 22, 2008, 12:57:56 PM »

ขอบคุณครับ
บันทึกการเข้า
narongpai
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 57


ประสบการณ์และความสามารถได้มาจากการลงมือทำ

narongpai-kid@hotmail.com
อีเมล์
« ตอบ #35 เมื่อ: กุมภาพันธ์ 23, 2008, 12:33:38 PM »

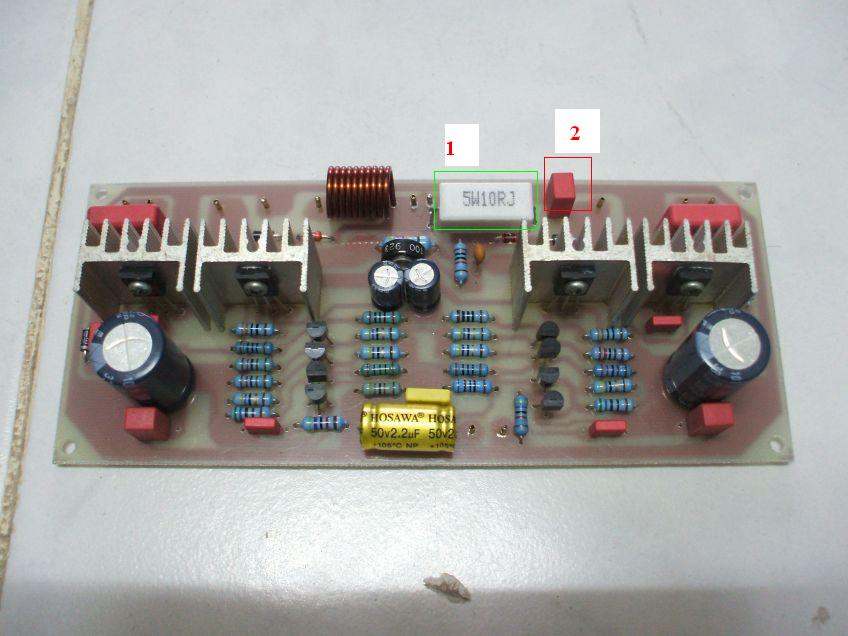

 Sad   อากับซี ตัวที่ผมวงใว้ใส่เพิ่มเติมมาหรือครับและเหตุผลที่ต้องใส่เพื่ออะไรเหรอครับ   ช่วยชี้แนะด้วยครับเพราะตอนนี้ผมก็กำลังทำบอรค์นี้อยู่ครับ   ขอคำแนะนำด้วยครับ Cheesy Cheesy Cheesy
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #36 เมื่อ: กุมภาพันธ์ 23, 2008, 11:05:30 PM »

Sad   อากับซี ตัวที่ผมวงใว้ใส่เพิ่มเติมมาหรือครับและเหตุผลที่ต้องใส่เพื่ออะไรเหรอครับ   ช่วยชี้แนะด้วยครับเพราะตอนนี้ผมก็กำลังทำบอรค์นี้อยู่ครับ   ขอคำแนะนำด้วยครับ Cheesy Cheesy Cheesy

   ใส่ไว้เพื่อป้องกันการออตซิเล็ทครับ วงจรPower amp จำเป็นต้องมีครับผมก็เลยใช่เพิ่มเข้าไปครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #37 เมื่อ: กุมภาพันธ์ 23, 2008, 11:06:34 PM »



           เป็นอย่างไรบ้าง แก้ไขได้หรือยังครับ..
บันทึกการเข้า
SURACHETTINNA
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


อีเมล์
« ตอบ #38 เมื่อ: กุมภาพันธ์ 24, 2008, 03:17:10 PM »

ดัดเเปลงใส่เกือกม้าอย่างไรครับ   เเล้ว c 104 ไม่ใส่หรือครับ   เเล้ววงจรนี้ใส่ output mosfet ได้ไหมครับ
บันทึกการเข้า
oo
วีไอพี
member
***

คะแนน55
ออฟไลน์ ออฟไลน์

กระทู้: 54


อีเมล์
« ตอบ #39 เมื่อ: กุมภาพันธ์ 25, 2008, 12:32:02 PM »

ยังเลยครับผึ่งฝึกงานเสร็จ(ป.ตรีปี2ต่อเนื่อง)เป๋าตังค์ก็หายซวยจริงๆเอาใจเย็นๆก่อนค่อยโมใหม่ ตอนนี้ใช้ yamaha2000ไปก่อน
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #40 เมื่อ: กุมภาพันธ์ 26, 2008, 06:19:29 AM »

ดัดเเปลงใส่เกือกม้าอย่างไรครับ   เเล้ว c 104 ไม่ใส่หรือครับ   เเล้ววงจรนี้ใส่ output mosfet ได้ไหมครับ

  ใส่ครับ แต่อยู่ข้างล่างครับ...  ส่วนเอาท์พุทที่จะใช้มอสเฟทยังไม่ได้ลองครับ...
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #41 เมื่อ: กุมภาพันธ์ 26, 2008, 06:23:36 AM »

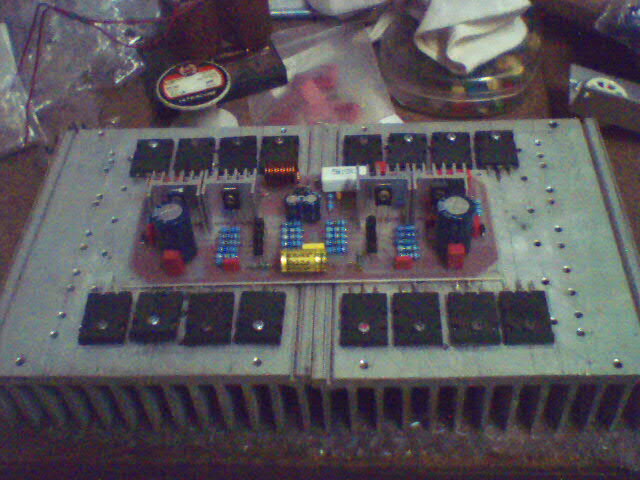

ในช่วงวันหยุดที่ผ่านมาได้ทการยึดแผ่นPCBกับsink แล้วครับ ตามรูปข้างซ้ายกับขวา..
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #42 เมื่อ: กุมภาพันธ์ 26, 2008, 06:28:46 AM »

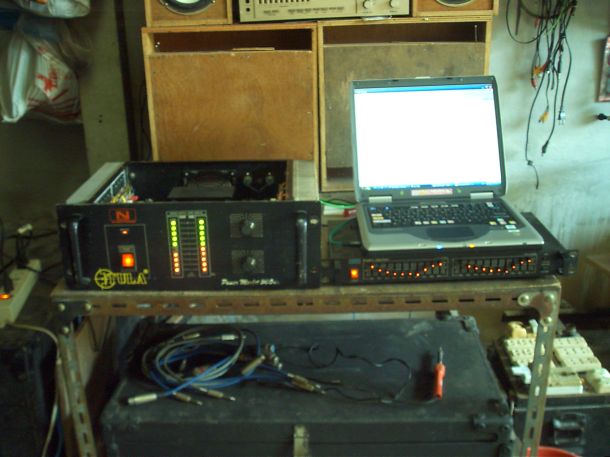

ต่อจากนั้นก็ลองกับ tone T-1 ของTula ครับ เสียงเบสนุ่มจริงๆครับส่วนเสียงได้รายละเอียดมากไม่บาดหูครับเหมาะที่ไปขับเสียงเบสกับแหลมครับ ส่วนในรูปลอง2คู่ต่อข้างครับ ต่อก็คงต่อภาคเอาท์พุทไปซื้อแผ่นปริ้นท์มาแล้วกำลังแช่กรดอยู่ครับ..
บันทึกการเข้า
SURACHETTINNA
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


อีเมล์
« ตอบ #43 เมื่อ: กุมภาพันธ์ 26, 2008, 05:07:22 PM »

ขาของ vr ต่ออย่างไงครับ  แล้วคุณ somtik ใช้ไฟกี่ volt กี่ A  ครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #44 เมื่อ: กุมภาพันธ์ 27, 2008, 06:39:43 AM »

ขาของ vr ต่ออย่างไงครับ  แล้วคุณ somtik ใช้ไฟกี่ volt กี่ A  ครับ

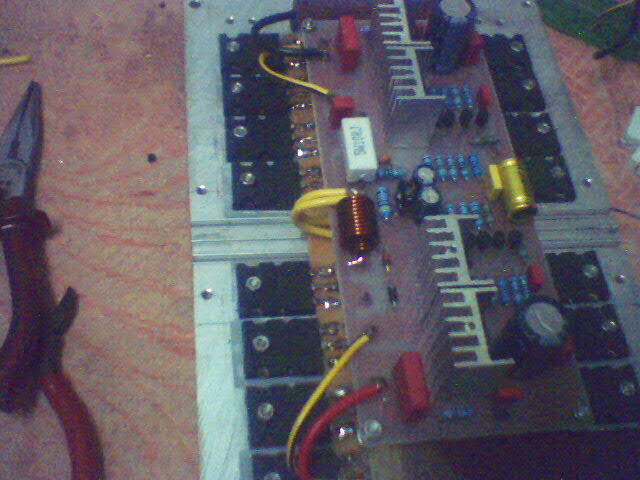

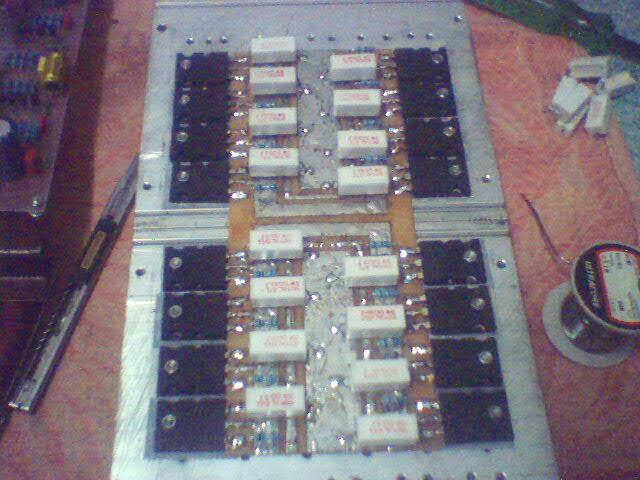

  ขา1กับ2ต่อเข้าด้วยกันเลยครับ ส่วนจะใช้ไฟดีซีกี่โวลท์ใช้70โวลท์ดีซี กระแส10แอมป์แยกหม้อแปลงซ้ายขวาครับ  เมื่อนี้ได้ลงอุปกรณ์ภาคเอาท์พุทได้เสร็จไป1ข้างแล้วครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #45 เมื่อ: กุมภาพันธ์ 27, 2008, 06:42:16 AM »

พร้อมกับต่อสายไฟไปยังทรานซีสเตอร์เอาท์พุทเสร็จไปหนึ่งข้าง
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #46 เมื่อ: กุมภาพันธ์ 27, 2008, 06:43:59 AM »

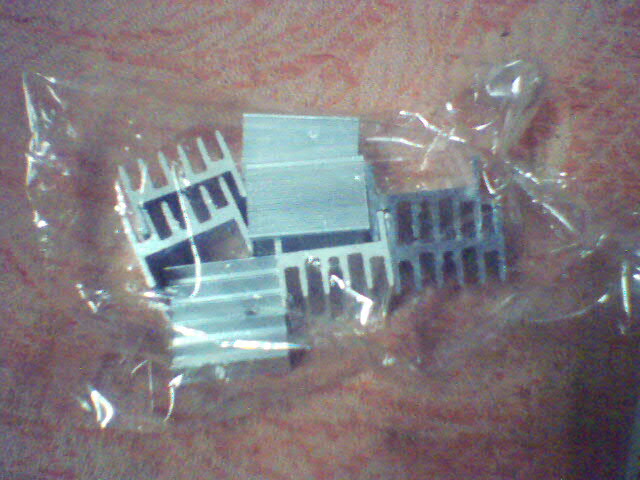

ส่วนนี้sinkสำหรับใส่ทรานซีสเตอร์driveสำหรับชุดต่อไป ส่าวนอุปกรณ์อย่างอื่นก็เตรียมไว้เช่นครับ
บันทึกการเข้า
SURACHETTINNA
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


อีเมล์
« ตอบ #47 เมื่อ: กุมภาพันธ์ 27, 2008, 03:43:50 PM »

ถ้าใช้ไฟ  40 vdc   20 A   tr output  4   คู่  ใช้ขับดอก  15 "    500 W  คุณ somtick คิดว่าจะพอไหวไหมครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #48 เมื่อ: กุมภาพันธ์ 28, 2008, 07:04:22 AM »

ถ้าใช้ไฟ  40 vdc   20 A   tr output  4   คู่  ใช้ขับดอก  15 "    500 W  คุณ somtick คิดว่าจะพอไหวไหมครับ

    เดี๋ยววันหยุดนี้ผมขอไปลองก่อนนะครับ ตัวขอผมจะไปขับ18นี้วของTigerข้างละ2ตัวจะไหวไหมครับ... Sad
บันทึกการเข้า
SURACHETTINNA
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


อีเมล์
« ตอบ #49 เมื่อ: มีนาคม 02, 2008, 09:21:26 AM »

ทดสอบหรือยังครับ รายงานผลด้วยครับ ติดตามอยู่ครับ Cheesy
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #50 เมื่อ: มีนาคม 04, 2008, 12:33:45 AM »

ทดสอบหรือยังครับ รายงานผลด้วยครับ ติดตามอยู่ครับ Cheesy

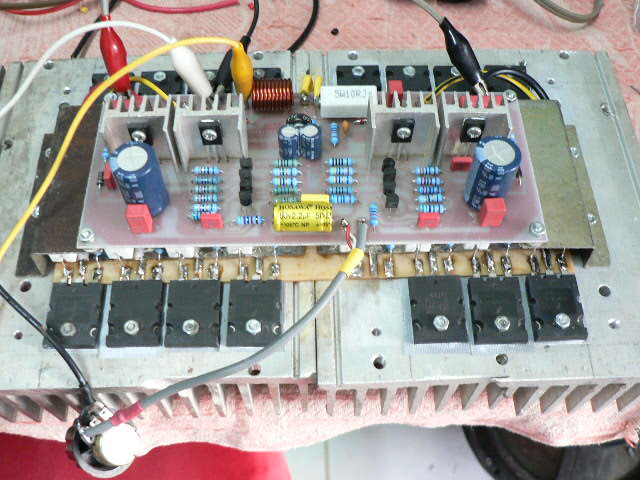

   ก่อนอื่นมาดูรูปชัดๆกันครับ  ลองกับDC +/-30โวลท์   (ที่ทรานซีสเตอร์ที่หายไป1ตัวใส่เบอร์ผิดครับเกือบช็อตครับ)
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #51 เมื่อ: มีนาคม 04, 2008, 12:36:35 AM »

ดัดเเปลงใส่เกือกม้าอย่างไรครับ   เเล้ว c 104 ไม่ใส่หรือครับ   เเล้ววงจรนี้ใส่ output mosfet ได้ไหมครับ

  ใส่ครับ แต่อยู่ข้างล่างครับ...  ส่วนเอาท์พุทที่จะใช้มอสเฟทยังไม่ได้ลองครับ...

   รูปC 104ครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #52 เมื่อ: มีนาคม 04, 2008, 12:38:05 AM »

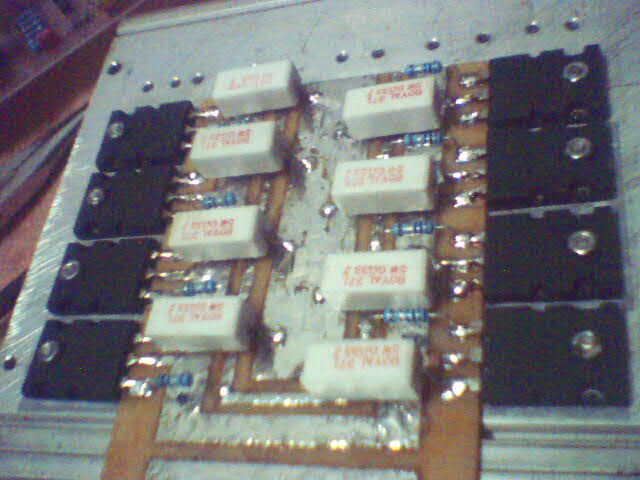

การวางทรานซีสเตอร์2SA1943,2SC5200
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #53 เมื่อ: มีนาคม 04, 2008, 12:40:29 AM »

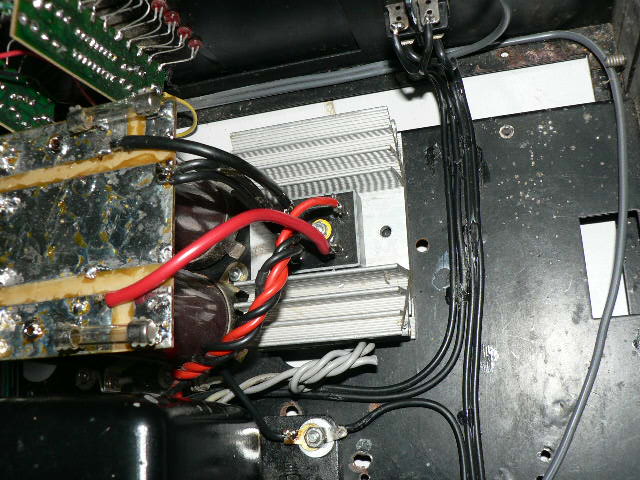

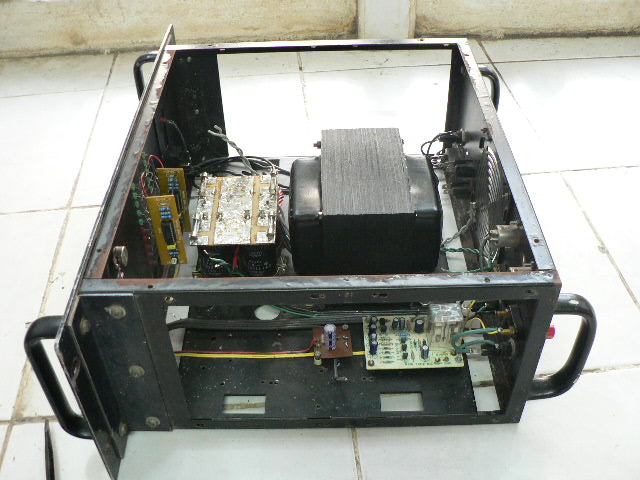

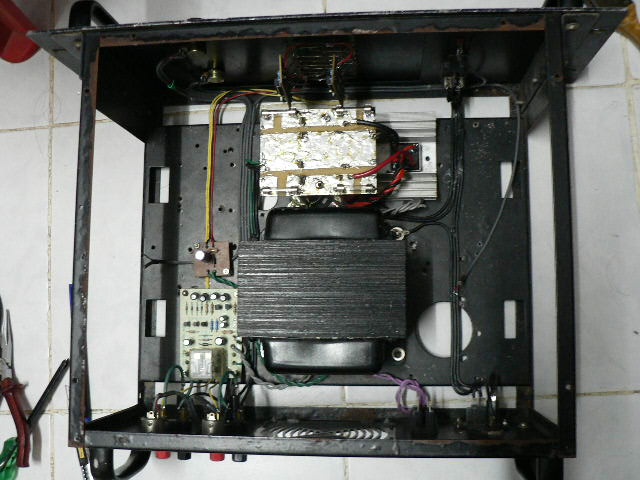

กำลังวางหม้อแปลงครับ ใช้8แอมป์ไปก่อนรอพันหม้อแปลงอีกรอบครับ...
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #54 เมื่อ: มีนาคม 04, 2008, 12:42:20 AM »

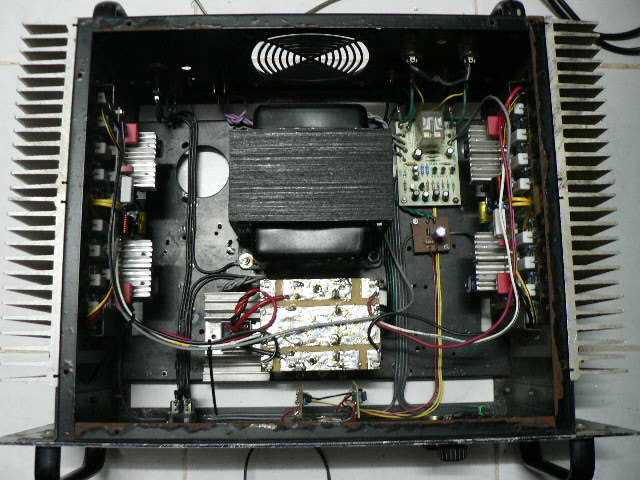

อีกข้างหนึ่งครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #55 เมื่อ: มีนาคม 04, 2008, 12:43:47 AM »

Before and After...
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #56 เมื่อ: มีนาคม 04, 2008, 12:46:02 AM »

ก่อนอื่นก็ขอลองวัดกระแสก่อนนะครับ  กินกระแสแค่5มิลเองครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #57 เมื่อ: มีนาคม 04, 2008, 12:48:55 AM »

กินน้อยจริงๆครับ กำลังลองครับ กำลังอัดกับ18นิ้ว NPE tiger ข้างละ2ดอกครับ
บันทึกการเข้า
