ผู้เขียน หัวข้อ: Power supply ปรับค่าได้ 1.25 - 25VDC 1A  (อ่าน 4812 ครั้ง)
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« เมื่อ: พฤษภาคม 25, 2007, 11:39:10 pm »
................... .............. Lips Sealed

* 1.25 - 25VDC 1A.jpg (74.69 KB, 500x375 - ดู 286 ครั้ง.)

* 1.25 - 25VDC 1A_2.jpg (76.46 KB, 500x375 - ดู 279 ครั้ง.)


บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #1 เมื่อ: พฤษภาคม 25, 2007, 11:44:38 pm »

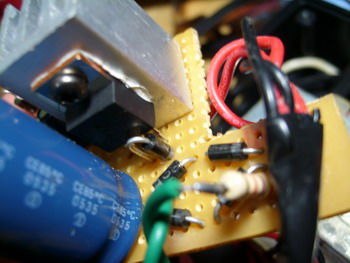

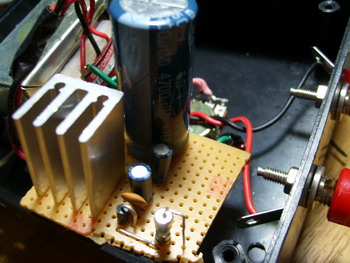

ผมใช้แผ่นปริ้นท์อเนกประสงค์เพราะเดินลายวงจรง่ายดีอ่ะ..................................... Huh?

* s1.jpg (84.28 KB, 350x263 - ดู 283 ครั้ง.)

* s2.jpg (76.19 KB, 350x263 - ดู 244 ครั้ง.)
บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #2 เมื่อ: พฤษภาคม 25, 2007, 11:50:51 pm »

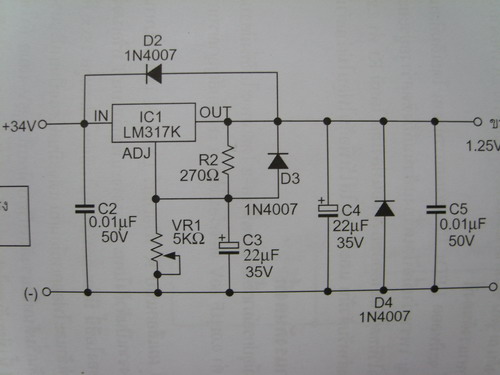

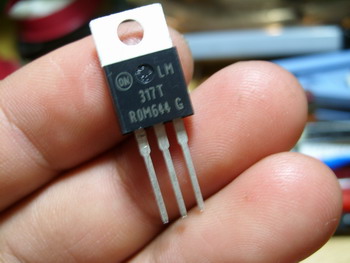

ลืมบอกไป ผมใช้ LM317T แทน LM317K เพราะผมมีหม้อแปลง 12-0-12VAC 500ma อยู่1 ตัว

อยากเอามันมาทำประโยชน์ เพราะฉะนั้นวงจรที่ผมทำก็จ่ายกระแสได้แค่ 500ma ซึ่งเพียงพอต่อการใช้งานทดลองแล้ว

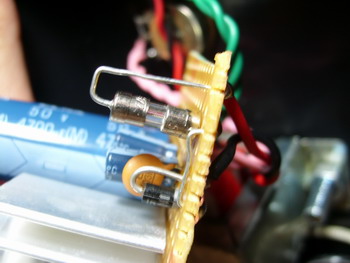

ใส่ฟิวส์หางหนูขาออก 500ma ................... . Huh?

* s3.jpg (69.6 KB, 350x263 - ดู 264 ครั้ง.)

* s4.jpg (72.01 KB, 350x263 - ดู 248 ครั้ง.)
บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #3 เมื่อ: พฤษภาคม 25, 2007, 11:57:28 pm »

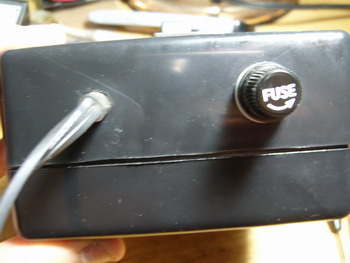

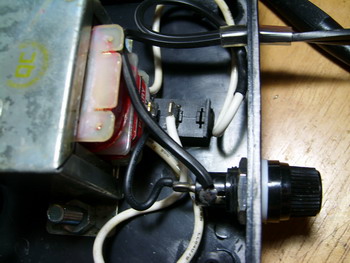

การเดินลายวงจรครับ......................... และกระบอกฟิวส์ไฟ 220V 500ma ................... . Huh?

* s5.jpg (90.4 KB, 350x263 - ดู 258 ครั้ง.)

* s6.jpg (79.33 KB, 350x263 - ดู 252 ครั้ง.)
บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #4 เมื่อ: พฤษภาคม 26, 2007, 12:04:19 am »
................... .................. Huh?

* s7.jpg (67.9 KB, 350x263 - ดู 253 ครั้ง.)

* s8.jpg (65.58 KB, 350x263 - ดู 252 ครั้ง.)
บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #5 เมื่อ: พฤษภาคม 26, 2007, 12:09:38 am »
ที่จริงผมสร้างมานานแล้ว แต่วันนี้ที่รื้อให้ดูเพราะเพิ่มฟิวส์ขาออกครับ............................. Huh?

* s9.jpg (75.31 KB, 350x263 - ดู 238 ครั้ง.)

* s10.jpg (68.54 KB, 350x263 - ดู 239 ครั้ง.)
บันทึกการเข้า
