Pana รุ่น TC25PS70B เปิดสักพักแล้วตัด

[PJMihawk]

เปิดสักพักแล้วตัด อยากทราบว่าเกี่ยวกับอะไหล่ตัวไหนบ้าง และอยู่ในวงจรอะไร  ขอบคุณครับ

[TRT]

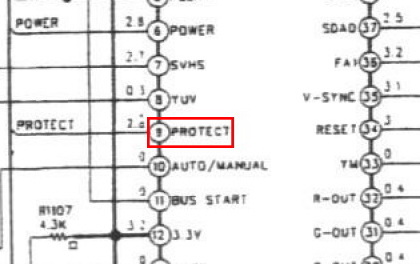

ลองวัดไฟ Protect ที่ขา 9 IC1101 มาให้ดูก่อนครับ
วัดใว้รอก่อนเปิดเครื่องเลยนะครับ

[PJMihawk]

ประมาณ 2.4 - 2.5 V อะครับ เปิดประมาณ 10 นาที บางครั้งก็ 20 นาที บางครั้งก็เร็วกว่านั้น แล้วแต่มันอะครับ เปลี่ยน IC ver,IC881,IC451,IC880 แล้วเป็นของบริษัทด้วย

[TRT]

แรงดันไฟเลี้ยงต่างๆปกติมั้ยครับ
ถ้าปกติ
ลองลอย Q502 ออกซิครับ อาจจะเป็นที่ X-Ray ก้ได้ครับ
ลองดูก่อน

[PJMihawk]

   ตอนนี้เปิดลองเครื่องไว้ 10 นาที เครื่องตัดไปอีกแล้ว และไฟค้างที่ C 400V ตอนนี้เปิดยังไงก็สตาร์ทไม่ติด ต้องปิดเครื่องพักใหญ่ๆถึงจะมาเปิดเครื่องใหม่ได้
แต่ตอนนี้ ลอย Q502 และลอยขา 9 ขา Protect ออกแล้วก็ยังสตาร์ทไม่ติด ต้องรอให้เครื่องเย็นถึงจะติดใหม่คับ

   ก่อนหน้านี้ STR F6256 ช๊อตพร้อมกับ ZD D821 ผมใส่ 1N4738(8.2V) ไม่ทราบว่าจะใช่ 8.2V หรือป่าวเพราะเป็นแถบสีผมไม่มีวงจรช่วงติดวัดไฟ B+ ได้ 130V
แต่ช่วงตัด IC ที่เปลี่ยนไปแล้วจะร้อนมาก ขอคำแนะนำด้วยคับ

[TRT]

และไฟค้างที่ C 400V

ดูภาคจ่ายไฟเลยครับ แหม...ถ้าบอกว่าไฟ 300 ค้าง
ก็คงไม่ต้องหลงทางไปซะไกลนะครับ  ตอนนี้ผมถึงสระบุรีแล้ว แฮ่ๆ
มี C อีเล็ค ตัวเล็กๆ อยู่ฝั่งกราวด์ร้อน 2 ตัว ลองเปลี่ยนดูครับ
ส่วนซีเนอร์ที่เปลี่ยนไป 8.2 V ครับ
และก็วงจรนี้เป็นแท่น MX-12 ครับ
http://circuit5-50.leksound.net/lsva11/TV/Panasonic/MX-12_Ptn.pdf

[PJMihawk]

เปลี่ยนไปแล้วนะคับ อาการจริงๆ ก็คือว่าเปิดไปประมาณ 10 นาทีแล้วตัดคับ และตอนนี้เปิดไม่ติดแล้ว ไฟค้างก็ลองเปลี่ยน C ดูแล้วคับ เปลี่ยนไป 2 ชุดแล้ว
ยังเหมือนเดิมคับ

[TRT]

สรุปอาการเสียอีกนิดนะครับ
ตอนนี้เปิดเครื่องใว้ประมาณ 10 นาที เครื่องดับ
ไฟต่ำหลังหม้อแปลง Switching และไฟ  B+ หายไปด้วย
แต่ล่าสุดตอนนี้ ไฟ B+ ไม่มีออกมาเลย ถูกต้องใหมครับ
ถ้าใช่ ก็ตรวจสอบวงจรภาคจ่ายไฟก่อนเลยครับ
ดู R Start ก่อนเลยครับ และก็ดูพวกซีเนอร์ Opto
สุดท้ายคงต้อง STR ละครับ

[PJMihawk]

.

[PJMihawk]

--------------------------------------------------------------------------------
ขอโทษทีครับคุณTRTที่ตอบช้าเพราะผมอยู่ต่างจังหวัดสั่งอะไหล่ลำบาก
ครั้งสุดท้ายผมได้รอมาเป็นอาทิตย์มันก็ไม่startขึ้นมาวัดไฟB+พร้อมปลดTR-Horโดยโหลดหลอดไว้วัดไฟได้20V
และปิดเครื่องไฟจะค้างที่Cตัวใหญ่300Vตลอดทุกครั้งผมจึงวัดอะไหล่ทุกตัวไม่มีอะไรเสียนอกจากstrที่วัดไม่ได้
ผมจึงได้โทรสั่งที่บ้านหม้อมาลองเปลี่ยนตัวละ100ปรากฎว่าวัดไฟB+ได้40Vและไม่startเหมือนเดิม
พอดีมีเครื่องเหมือนกันเข้ามาผมเลยถอดstrมาลองปรากฎว่าออกใช้ได้ปกติจึงรอสั่งของบริษัทมาเปลี่ยนทราบว่า300กว่า
และตอนนี้ได้ของมาแล้วจึงปิดงานได้อาการเปิดสักพักแล้วดับน่าจะมาเสียทางฝั่งกราวด์ร้อนใช่มั้ยเพราะตอนตัดไฟจะค้างที่Cตัวใหญ่ตลอดขอคำแนะนำด้วยสาเหตุที่ตอบช้าเพราะมัวรออะไหล่อยู่และเพิ่งเป็นครั้งแรกที่เข้ามาเล่นในเว็บนี้และเพิ่งหัดเล่นคอมด้วย
จึงต้องขออภัยที่ยังขรุขระอยู่และขอขอบคุณคุณTRTด้วยที่มอบวงจรมาให้ไล่
ขอบคุณครับ...
