รบกวนให้ข้อมูลนี้ครับอาจารย์ทุกท่าน

[luyleag]

คือผมมี เครื่องเสียงรถที่เขาโมเองมาครับของน้า พอดีผมได้มา แต่สภาพที่ไม่สามารถใช้งานได้ เละมากๆ ผมมาแกะวงจรใหม่บางตัวไม่สามารถบอกค่าได้ ผมจึงเรียนอาจารย์ช่วยให้ข้อมูล หรืออุปกรณ์ที่ขาดหาย หรือ วงจรที่สมบูณณ์ด้วยครับ ขอบคุณล่วงหน้าครับผม

[kof]

ในวงจร   มี R25  กับR33    ทีเป็น30Kนะผมว่าผิด........น่าจะเป็น0.33  โอม.แล้วก็ R18  ควรจะไปต่อตรงจุดSP.....ไม่ใช่ 50-   แค่นั้ละ

[luyleag]

ขอบคุณมากครับถ้ามีอะไรจะถามต่อ ช่วยตอบหน่อยนะครับเด่วไปปรับปรุง
ผมทำอะไม่ค่อยเป็นรูปร่างเลย ทำๆไป เสีย ทิ้งไปเยอะละ
มีอะไรแนะนำด้วยนะครับพอดีชอบ อิเล้กทรอนิกซะละ ดันไปเรียนแนวช่างยนต์ ช่างอุตสาหกรรม ต่อวิศวะคงไม่พ้นทางนี้
ตอนเด็กๆก็เจอแต่แมงกะไซเนอะ ไม่มีเรื่องพวกอิลเกทรอนิกให้เล่นเลย
ขอบคุณมากครับ

[luyleag]

รบกวนอีกสักครั้งครับ หลังจากที่แก้ไขบางจุดแล้วมีบางจุดผมไม่ทราบว่ามันต่อยัง ขอข้อมูลหน่อยครับ
ขอบคุณมากครับ

[luyleag]

ช่วยตอบด้วยครับ

[พรเทพ-LSV team♥]

จะให้ตอบอะไรละ
ในเมื่อหัวกระทู้บอกว่า ให้ ไม่ได้บอกว่า  ขอ นี้

[kof]

R6--R7   ใวต่อกับวงจรสวิชิง  แต่ไม่ต้องใช้ต่อลงกราวล์เลย      .....IC   HAI 17741   ใช้ใด้ua741 TC   ใช้แทนใด้  ไปสั่งเบอรื741เลย       Q1 .ใชเบอร์  MJE340    ใช้เบอรื  Q2  MJE350            Q4-Q5   แค่สลับขา  Eเป็นC    เท่านั้น      จบ   (Q4Q5  สามารถแปลงใช้มอสเฟท  แทนใด้)            kofmoswan@hotmail.com

[luyleag]

ขอบคุณหลายๆครับ สำหรับคำแนะนำ

[luyleag]

คือผมมีสวิทซิงจาก 12 เป็น45-80 ผมต้องต่อั้ยครับ ที่ว่าต่อ ไปสวิทซิ่งนั้นตรงจุดไหนครับ หาที่ต่อไม่เจอ แต่มันมีสายนึงสายกลาวน์ แต่มีสายเดียว ในชุดที่ถามไปไหนนั้น มี 2 จุด ต้องต่อ 2จุดเลยมั้ย
แล้วที่ว่าใช้ มอสเฟตแทนนั้นควรเป็นเบอร์อะไร

[luyleag]

อีกนิดครับ พอจะบอกวิธีต่อ ขา ของ MJE340/350 จากวงจรได้มั้ยครับ ที่ผมต่อนั้นถูกต้องหรือป่าวจะได้อ้างอิงถูก

[kof]

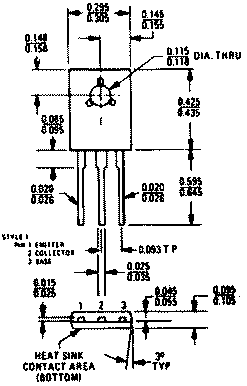

  mje  340  350     ขาแรกเป็นE    ขาที่2- C        ขาที่3-B

[kof]

.ใช้เฟท    IRF620  -IRF 9620 แทน  หรือ K1058  กับ J162

[luyleag]

แล้วจากวงจรของผมข้างบนนั้น ต่อได้ถุกต้องมั้ย ถ้าเกิดว่าผมจะใช้ตามที่บอกคือ MJE ขอบคุณครับ

[kof]

ถูกแล้วครับ.......ต่อใด้เลย      อีก  ขาB ของ Q4Q5  จุดต่อ ขาCของQ1 .Q2   แล้วอีกข้อถ้าทำวงจรเองเวลาทดลองควรต่อR100โอม10Wใว้ด้วย  ต่อ อนุกรม แทนฟิลว์   บ้องกันงบ บานปลาย  หากลองแล้วใช้ใด้ข้อยนำออก

[luyleag]

ขอบคุณหลายๆ ครับ บานมาเยอะแล้วครับฮิฮิ ผมลองแบบมั่วๆ

[luyleag]

ต่อไฟเข้า R 100ร้อนมากครับตัวกล้กนก้ร้อนยังไม่สำหรับครับ

[kof]

ต่อไฟเข้า R 100ร้อนมากครับตัวกล้กนก้ร้อนยังไม่สำหรับครับ

อ่านมิออก     (กรุงโรมไม่ใด้ซ้างเสร็จในวันเดียว  นะ)

[kof]

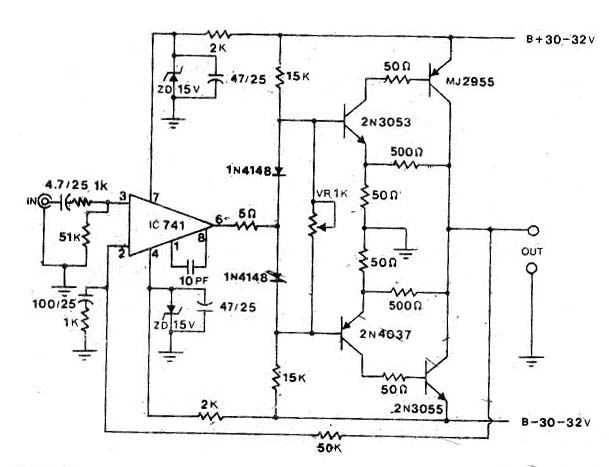

งั้นตามนี้เลย
