ผู้เขียน หัวข้อ: มาช่วยกันรวมวงจรขยายที่ใช้ ICตระกูล STK....  (อ่าน 71171 ครั้ง)
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #29 เมื่อ: เมษายน 10, 2008, 01:35:25 pm »
 Smiley

* 66.gif (9.59 KB, 640x480 - ดู 2738 ครั้ง.)

* 67.gif (11.28 KB, 640x480 - ดู 2766 ครั้ง.)

* 68.gif (9.64 KB, 640x480 - ดู 2746 ครั้ง.)

* 69.gif (11.34 KB, 640x480 - ดู 2748 ครั้ง.)

* 70.gif (9.65 KB, 640x480 - ดู 2759 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #30 เมื่อ: เมษายน 10, 2008, 01:38:26 pm »
 Smiley

* 71.gif (11.32 KB, 640x480 - ดู 2553 ครั้ง.)

* 72.gif (9.6 KB, 640x480 - ดู 2578 ครั้ง.)

* 73.gif (11.29 KB, 640x480 - ดู 2545 ครั้ง.)

* 74.gif (9.63 KB, 640x480 - ดู 2522 ครั้ง.)

* 75.gif (11.32 KB, 640x480 - ดู 2524 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #31 เมื่อ: เมษายน 10, 2008, 01:41:13 pm »
 Smiley

* 76.gif (9.62 KB, 640x480 - ดู 1433 ครั้ง.)

* 77.gif (11.32 KB, 640x480 - ดู 1452 ครั้ง.)

* 78.gif (9.6 KB, 640x480 - ดู 1429 ครั้ง.)

* 79.gif (11.29 KB, 640x480 - ดู 1437 ครั้ง.)

* 80.gif (9.65 KB, 640x480 - ดู 1422 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #32 เมื่อ: เมษายน 10, 2008, 01:43:21 pm »
 Smiley

* 81.gif (11.29 KB, 640x480 - ดู 1387 ครั้ง.)

* 82.gif (9.71 KB, 640x480 - ดู 1477 ครั้ง.)

* 83.gif (11.32 KB, 640x480 - ดู 1438 ครั้ง.)

* 84.gif (8.6 KB, 640x480 - ดู 1441 ครั้ง.)

* 85.gif (8.67 KB, 640x480 - ดู 1458 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #33 เมื่อ: เมษายน 10, 2008, 01:45:48 pm »
 Smiley

* 86.gif (8.45 KB, 640x480 - ดู 1430 ครั้ง.)

* 87.gif (8.49 KB, 640x480 - ดู 1387 ครั้ง.)

* 88.gif (8.53 KB, 640x480 - ดู 1416 ครั้ง.)

* 89.gif (8.49 KB, 640x480 - ดู 1435 ครั้ง.)

* 90.gif (8.44 KB, 640x480 - ดู 1361 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #34 เมื่อ: เมษายน 10, 2008, 02:44:17 pm »
STK4050

* 4050II-V.jpg (67.04 KB, 627x532 - ดู 1514 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #35 เมื่อ: เมษายน 10, 2008, 02:45:35 pm »

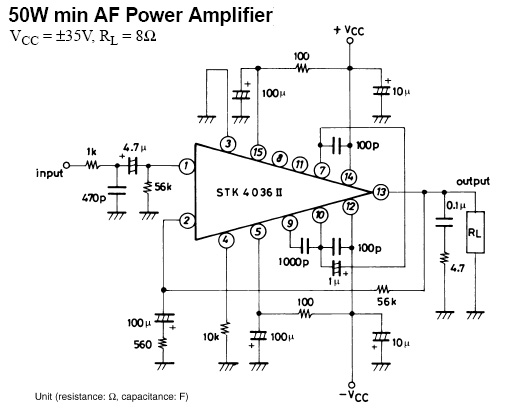

STK4036

* STK4036.jpg (55.32 KB, 517x417 - ดู 1541 ครั้ง.)

* STK4036X.jpg (49.26 KB, 431x330 - ดู 1474 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #36 เมื่อ: เมษายน 10, 2008, 02:49:15 pm »

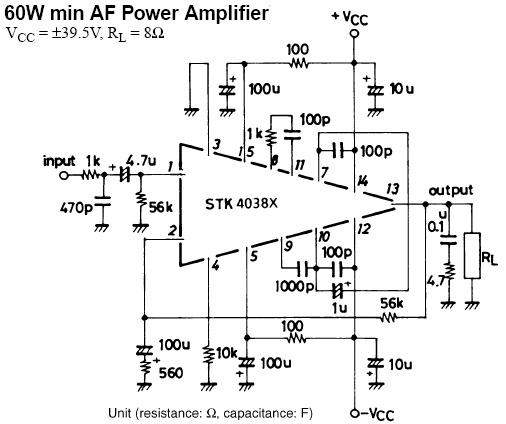

STK4038

* STK4038II.jpg (54.01 KB, 602x456 - ดู 1475 ครั้ง.)

* STK4038X.jpg (64.79 KB, 506x424 - ดู 1492 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #37 เมื่อ: เมษายน 10, 2008, 02:50:45 pm »

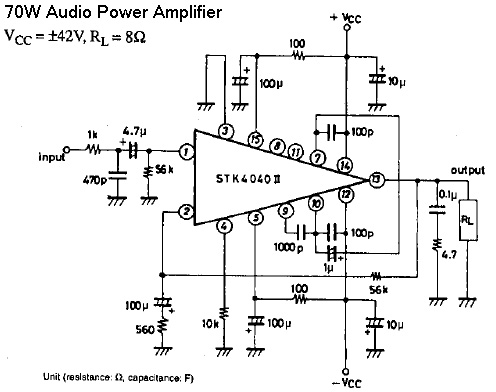

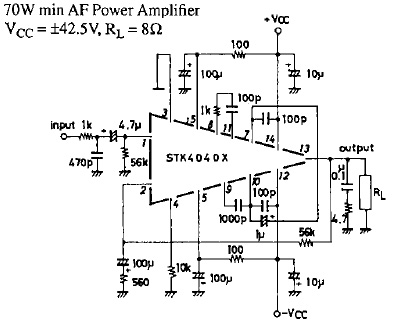

STK4040

* STK4040II.jpg (58.33 KB, 496x392 - ดู 1544 ครั้ง.)

* STK4040X.jpg (46.76 KB, 401x336 - ดู 1465 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #38 เมื่อ: เมษายน 10, 2008, 02:51:51 pm »

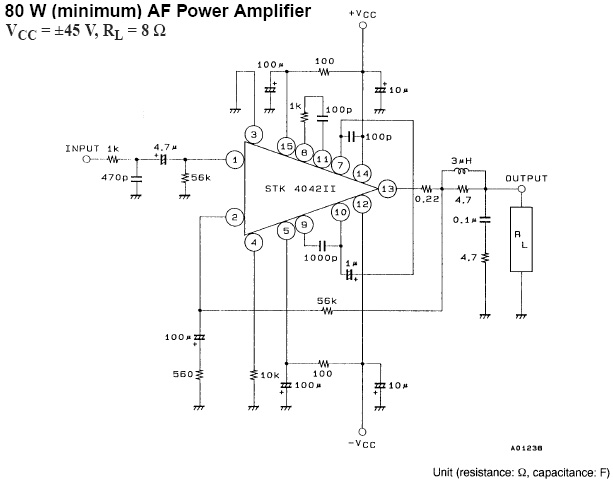

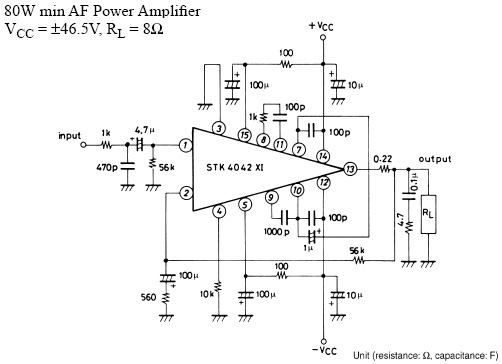

STK4042

* STK4042II.jpg (53.42 KB, 613x482 - ดู 1494 ครั้ง.)

* STK4042XI.jpg (45.72 KB, 502x364 - ดู 1462 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #39 เมื่อ: เมษายน 10, 2008, 02:53:21 pm »

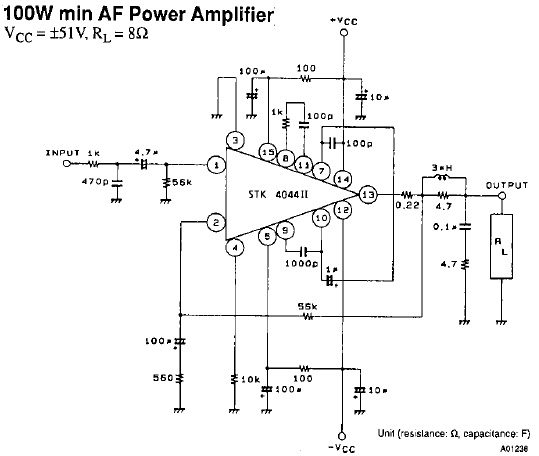

STK4044

* STK4044II.jpg (54.83 KB, 539x456 - ดู 1451 ครั้ง.)

* STK4044XI.jpg (60.39 KB, 736x477 - ดู 1494 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #40 เมื่อ: เมษายน 10, 2008, 02:54:25 pm »

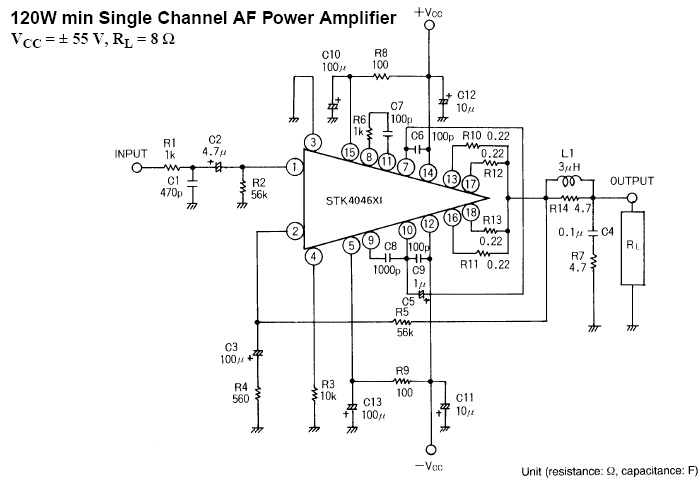

STK4046XI

* STK4046XI.jpg (65.33 KB, 700x478 - ดู 1435 ครั้ง.)
บันทึกการเข้า
Kra-dook
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 56
« ตอบ #41 เมื่อ: เมษายน 10, 2008, 02:55:28 pm »

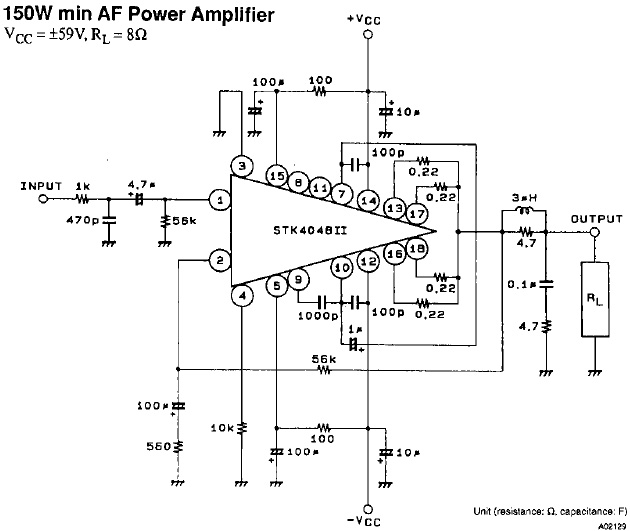

STK4048

* STK4048II.jpg (69.12 KB, 630x531 - ดู 1429 ครั้ง.)

* STK4048XI.jpg (66.09 KB, 596x470 - ดู 1418 ครั้ง.)
บันทึกการเข้า
netteen
member
*

คะแนน10
ออฟไลน์ ออฟไลน์

กระทู้: 205


ไม่มีสิ่งใดทำไม่ได้ ถ้ามีความพยายาม


อีเมล์
« ตอบ #42 เมื่อ: กุมภาพันธ์ 22, 2009, 10:35:53 am »
 HAPPY2!!

* 1.JPG (22.04 KB, 659x135 - ดู 1152 ครั้ง.)

* 2.JPG (32.95 KB, 659x251 - ดู 1235 ครั้ง.)

* 3.JPG (41.62 KB, 606x325 - ดู 1212 ครั้ง.)
บันทึกการเข้า
ท้อนะ! แต่ไม่เคยถอย  อาย .... มัน
netteen
member
*

คะแนน10
ออฟไลน์ ออฟไลน์

กระทู้: 205


ไม่มีสิ่งใดทำไม่ได้ ถ้ามีความพยายาม


อีเมล์
« ตอบ #43 เมื่อ: กุมภาพันธ์ 22, 2009, 11:11:41 am »
 Grin

* aa.JPG (21.7 KB, 651x175 - ดู 1185 ครั้ง.)

* bb.JPG (22.66 KB, 598x231 - ดู 1181 ครั้ง.)

* cc.JPG (42.23 KB, 652x373 - ดู 1219 ครั้ง.)
บันทึกการเข้า
ท้อนะ! แต่ไม่เคยถอย  อาย .... มัน
netteen
member
*

คะแนน10
ออฟไลน์ ออฟไลน์

กระทู้: 205


ไม่มีสิ่งใดทำไม่ได้ ถ้ามีความพยายาม


อีเมล์
« ตอบ #44 เมื่อ: กุมภาพันธ์ 22, 2009, 11:15:43 am »
 Tongue

* qq.JPG (22.62 KB, 720x141 - ดู 1135 ครั้ง.)

* ww.JPG (13.09 KB, 433x234 - ดู 1203 ครั้ง.)

* ee.JPG (39.68 KB, 644x356 - ดู 1160 ครั้ง.)
บันทึกการเข้า
ท้อนะ! แต่ไม่เคยถอย  อาย .... มัน
netteen
member
*

คะแนน10
ออฟไลน์ ออฟไลน์

กระทู้: 205


ไม่มีสิ่งใดทำไม่ได้ ถ้ามีความพยายาม


อีเมล์
« ตอบ #45 เมื่อ: กุมภาพันธ์ 22, 2009, 11:24:17 am »
 Huh?

* aa.JPG (21.7 KB, 651x175 - ดู 1191 ครั้ง.)

* cc.JPG (42.23 KB, 652x373 - ดู 1246 ครั้ง.)
บันทึกการเข้า
ท้อนะ! แต่ไม่เคยถอย  อาย .... มัน
netteen
member
*

คะแนน10
ออฟไลน์ ออฟไลน์

กระทู้: 205


ไม่มีสิ่งใดทำไม่ได้ ถ้ามีความพยายาม


อีเมล์
« ตอบ #46 เมื่อ: กุมภาพันธ์ 22, 2009, 11:32:26 am »
 Shocked

* 1.JPG (19.85 KB, 672x137 - ดู 1119 ครั้ง.)

* 2.JPG (46.68 KB, 737x449 - ดู 1174 ครั้ง.)

* 3.JPG (26.31 KB, 672x289 - ดู 1725 ครั้ง.)
บันทึกการเข้า
ท้อนะ! แต่ไม่เคยถอย  อาย .... มัน
suratung
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 11
« ตอบ #47 เมื่อ: มีนาคม 28, 2009, 10:57:06 am »
ขอขอบคุณนะครับ
บันทึกการเข้า
Scoppion
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 42
« ตอบ #48 เมื่อ: สิงหาคม 04, 2009, 03:26:58 pm »
มาดูของผมบ้าง lm3886 bridg

* lm3886 bridge.JPG (32.56 KB, 678x503 - ดู 1172 ครั้ง.)
บันทึกการเข้า
taoybb
บุคคลทั่วไป
« ตอบ #49 เมื่อ: ตุลาคม 10, 2009, 08:15:00 am »
เอามาบ้าง ประมาณ 91 วงจรของ STK อาจมีซ้ำบ้างกับในนี้
LINK: http://www.ziddu.com/download/6840015/08ICSTKAmpCircuit.rar.html


อ้างจาก: Scoppion ที่ สิงหาคม 04, 2009, 03:26:58 pm
มาดูของผมบ้าง lm3886 bridg
อันนี้สุดยอดครับ เบสหนักเสียงดี แต่มันไม่ใช่ STK นะท่าน
บันทึกการเข้า
