mint-b
member
คะแนน 2
 ออฟไลน์
กระทู้: 21
|
 |
« เมื่อ: พฤศจิกายน 24, 2009, 04:55:46 pm » |
|
IR2111 ทำแอมส์ CLASS D ได้ไหมครับ และเสียงดีไหม ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #1 เมื่อ: พฤศจิกายน 27, 2009, 04:28:38 pm » |
|
ได้ซิครับ ผมเคยเห็นในแอมป์ของ JBL ด้วย   |
|
|
|
|
บันทึกการเข้า
|
|
|
|
mint-b
member
คะแนน 2
ออฟไลน์
กระทู้: 21
|
|
« ตอบ #2 เมื่อ: พฤศจิกายน 27, 2009, 04:43:34 pm » |
|
เสียงดีไหม ครับ ขอบคุณครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
mint-b
member
คะแนน 2
ออฟไลน์
กระทู้: 21
|
|
« ตอบ #3 เมื่อ: พฤศจิกายน 28, 2009, 07:23:26 am » |
|
มีวงจรไหมครับ ที่ใช้ IR 2111
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #4 เมื่อ: กันยายน 22, 2010, 04:24:41 pm » |
|

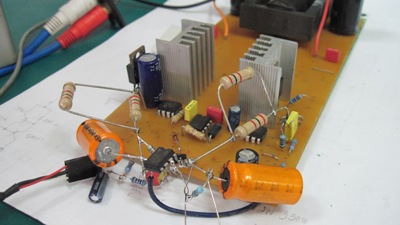

เกือบจะ 1 ปีผ่านไป กับ class d ir2111 ตอนนี้มีเสียงออกแล้วครับ
|
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #5 เมื่อ: กันยายน 22, 2010, 04:41:03 pm » |
|

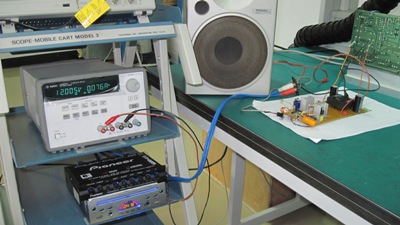

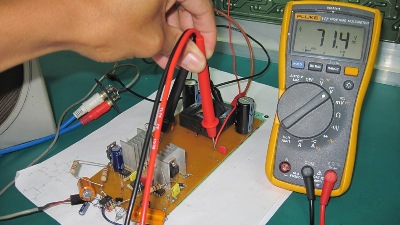

ทดลองกับไฟต่ำ +/- 35.7 V ผ่านไปได้ด้วยดี เฟตเย็นจะเห็นว่าซิงค์เล็กก็ใช้ได้ แกนเย็น เสียงถือว่าผ่านครับ เบสแน่น กลางพุ่ง แหลมพริ้ว
|
|
|
|
บันทึกการเข้า
|
|
|
|
matinee
member
คะแนน 0
ออฟไลน์
กระทู้: 1
|
|
« ตอบ #6 เมื่อ: ตุลาคม 24, 2010, 08:51:35 am » |
|
ขอวงจรมาลองทำ ได้ไหมครับ ขอบคุณครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #7 เมื่อ: พฤศจิกายน 24, 2010, 03:57:53 pm » |
|
วงจรยังไม่ได้เขียนให้เป็นกิจลักษณะเลยครับ เดี๋ยวเขียน PCB ใหม่ก่อนครับ ได้ลองกันแน่นอน วาดฝันไว้สัก 3000 วัตต์น่าจะพอ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #8 เมื่อ: พฤศจิกายน 24, 2010, 04:09:07 pm » |
|

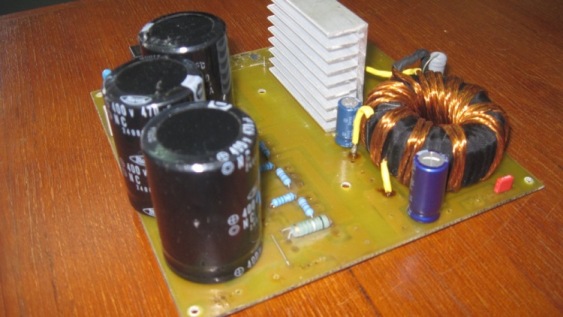

อันนี้ขุมกำลังครับ Switching Power Supply ทดลองควบคู่กันไป ไม่รู้จะเสร็จตอนไหนเลยครับ เฟตระเบิดไปเป็นกำมือแล้วครับ  |
|
|
|
บันทึกการเข้า
|
|
|
|
ka77
member
คะแนน 1
ออฟไลน์
กระทู้: 55
|
|
« ตอบ #9 เมื่อ: กุมภาพันธ์ 05, 2011, 12:52:24 am » |
|
อันนี้ขุมกำลังครับ Switching Power Supply ทดลองควบคู่กันไป ไม่รู้จะเสร็จตอนไหนเลยครับ เฟตระเบิดไปเป็นกำมือแล้วครับ ใช้อะไรขับเฟสครับ ผมลองทำใช้ir2153ขับเฟส ตอนแรกทำก็okใช้งานได้ปกติ เลยได้ใจลองโมดิฟายไปเรื่อยๆ ทำไปทำมาเฟสระเบิดเลยครับ เลยเปลี่ยนเฟสใหม่ปรากฏว่าระเบิดอีก สาเหตมาจากการระเบิดของเฟสครั้งแรกทำให้IC พังครับ ไม่มีสโคปวัดเสียด้วยเลยทำให้เฟสพังไป2-3คู่ เลยเอามาเช๊คสัญญาณที่ออกจากICดูก่อนที่บริษัทมีสโคปปรากฎว่ามันจ่ายกระแสตรงออกมาครับ พอเปลี่ยนIC ใหม่ปรากฎว่าOK ทำงานปกติเหมือนเดิมครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #10 เมื่อ: มีนาคม 18, 2011, 10:06:40 am » |
|
ผมใช้ sg3525 ครับ ไดรแบบฟูลบริด สงสัยว่า Date time ไม่ได้ เฟตเลยตายเป็นกำมือครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ka77
member
คะแนน 1
ออฟไลน์
กระทู้: 55
|
|
« ตอบ #11 เมื่อ: มีนาคม 25, 2011, 09:41:56 pm » |
|
ลองเอาsg3525ขับผ่าน tr แล้วหม้อแปลงDrive อีกทีซิครับ เวิร์คกว่าครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #12 เมื่อ: มีนาคม 28, 2011, 03:50:01 pm » |
|
ลองเอาsg3525ขับผ่าน tr แล้วหม้อแปลงDrive อีกทีซิครับ เวิร์คกว่าครับ  ขอบคุณคับผม ก็ใช้วิธีนี้ครับ รูปสัญญาณเวลาที่ผ่านหม้อแปลงไดร แล้วมันไม่สวยครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ka77
member
คะแนน 1
ออฟไลน์
กระทู้: 55
|
|
« ตอบ #13 เมื่อ: มีนาคม 30, 2011, 12:46:48 am » |
|
ลองพันหม้อแปลงไดร์ขาเข้าให้มากกว่าเดิมซิครับ รูปสัญญาณสวยกว่าเดิมแน่นอน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
krajitrit
member
คะแนน 0
ออฟไลน์
กระทู้: 35
|
|
« ตอบ #14 เมื่อ: พฤษภาคม 06, 2011, 08:11:15 am » |
|
ผมลองพันหม้อแปลงไดรให้จำนวนรอบมากกว่าเดิมแล้วครับ สัญญาณก็ยังไม่สวยครับ สงสัยต้องใช้ r กับ c มาช่วย แต่พอพันรอบมากการตอบสนองความถี่สูงลดลง  |
|
|
|
|
