samsung CB-14M ทีวีมีแค่เสียงและหมายเลยช่อง

[Batista]

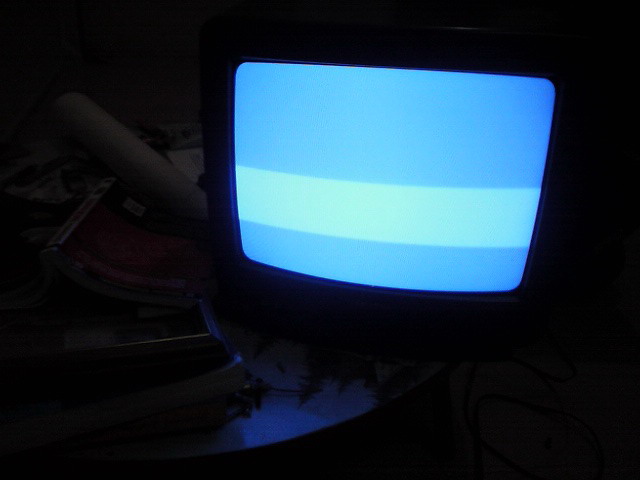

เวลาเปิดรับช่องจากทางสถานี แต่เวลาเปิดที่ช่องที่ไม่ได้ใช้ ก็ขึ้นเป็นสีน้ำเงินปกติ

ไฟจากสายแพรที่ส่งมาที่บอร์ดขั้วหลายภาพ
R  2.2 vdc
G  2.2 vdc
B  1.7 vdc
GD  .009 vdc
F/B  5 vdc
B+  176 vdc
H  1.6 vdc

ไฟที่จูนเนอร์
AOC   4.1 vdc
VT   6.23 vdc เวลาวัดที่ขานี้แล้วภาพจะกลายเป็นสีน้ำเงินแบบตอนที่รับสัญญาณภาพไม่ได้ครับแตะปุ้บหายปั๊ป
CHF  .017 vdc
VH  5.5 vdc
YL  5.3 vdc
B+  12 vdc
AF  9 vdc
IF2  8 vdc
IF1  8.5 vdc

วัดไฟที่  ic tda  6107ที่บอร์ดขั้วหลายภาพ
ขา  1  2.2 vdc
ขา  2  9.8 vdc
ขา  3  2.2 vdc
ขา  4 .009 vdc
ขา  5  4.9 vdc
ขา  6  175 vdc
ขา  7  125-131 vdc
ขา  8  12.41 vdc
ขา  9  137 vdc

[Batista]

ทำความสะอาดล้างปริ้นให้เรียบร้อยแล้วทำการย้ำตะกั่วใหม่ให้ทั่วทั้งปริ้นแล้วล้างด้วยทินเนอร์ให้สะอาดแล้วครับ จูนเนอร์เบอร์
 samsung
tecc0949vg28b9(s)
991129   GET

[mon0915]

ดีครับ

[Batista]

เอ้าแล้วผมจะซ่อมยังไงละครับเนี่ย ยังไม่ติดเลยครับ

[ถาวร-LSVteam]

ไมรู้แท่นอะไรเลยไม่รู้จะตอบยังไง ลองกดแสตนบาย ที่รีโหมด แล้วกดเลข1ที่รีโหมดดูแล้วกัน

[Batista]

ลองกดดูแล้วครับ ปกติครับ ท่าน แท่นเครื่อวเค้าดูกันตรงไหนครับใช่บนแผ่นปรินท์ทีวีหรือเปล่าผมเห็ว่ามีเลข aa41-10915c s15a  ครับ

[mon0915]

ลงอีพรอมใหม่ครับ   หรือเข้าโหมดปรับครับ

[Batista]

  หากต้องลงอีพรอมใหม่ก็เกินความสามารถผมหละครับ เดี๋ยวจะลองหาวิธีเข้าโหมดปรับดูครับ หาได้ในบอร์ดใช่มั้ยครับ ขอบคุณครับ

[Batista]

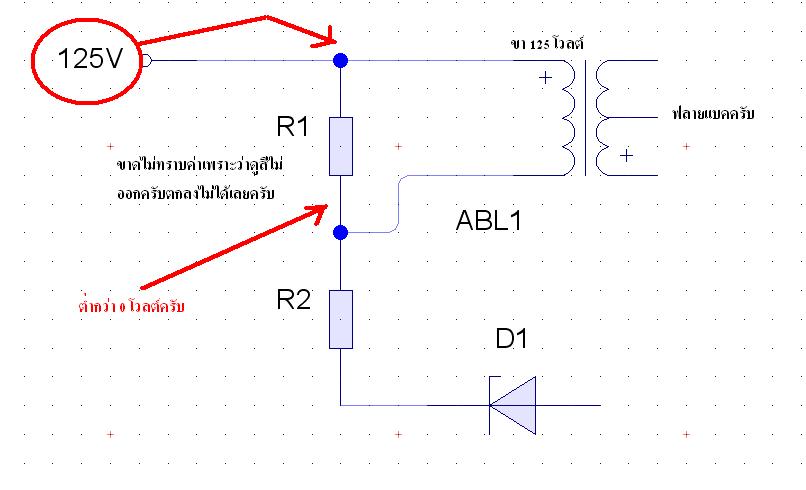

rv0พอจะมีวงจรมั้ยครับขอที จุดที่ผมบอกใช่ที่เค้าเรียกกันว่าเอบีแอลหรือเปล่าครับ

[ถาวร-LSVteam]



[Batista]

ต้องการค่า R401 dz 204 อีกครับท่านได้แต่ใดมา

[jim]

  รอเดี๋ยวหาก่อน

[jim]

      DZ204 = 6.8V.


[Batista]

  ไม่ต้องหาแล้วครับขอโทษทีR401 ที่ปรินท์มันพิมพ์ไว้พลิดูมันกลายเป็นลวดจัมพ์ครับ dz 204 กลายเป็นอาร์ 5.6 เค ซะงั้น งานนี้หมดไป 1 บาทครับ ซื้อ 5.6เค กับ 120 เค ครับผมหายจ้อยเลยครับ ขอบคุณจากใจอย่างใหญ่หลวงครับ แล้วตกลงมันเรียกว่า อาร์เอบีแอลใช่มั้ยครับตัว 120เคเนี่ย
