« เมื่อ: ตุลาคม 27, 2007, 01:49:52 pm » |
|
ขอความช่วยเหลือจากอาจารย์ และเพื่อนผู้รู้ทุกท่าน
ท่านใดทราบว่าค่า R3507.ในทีวีphilip 21pt1383 ค่าเท่าไรครับ
ผมไม่ทราบว่าแท่นอะไรนะครับ ผมซ่อมอาการภาคจ่ายไฟระเบิด
เปลี่ยนอะไหล่ไปหลายตัวแล้วติดที่R3507ตัวเดียวครับ
ผมเข้าไปดูที่ห้องวงจรโหลดมาก็มีแต่ความว่างเปล่า รบกวนด้วยครับ
(R3507 เป็นอาร์กระเบื้อง 5 วัตต์ ผมคิดว่าน่าจะเป็น2.2โอห์มแต่ไม่แน่ใจขอถามท่านจารย์-
-เพื่อความชัวร์ กลัวเฟสระเบิดอีก)
ขอขอบคุณล่วงหน้าครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
|
foxman
member
คะแนน 1
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #2 เมื่อ: ตุลาคม 27, 2007, 02:29:13 pm » |
|
ท่านอาจารย์ครับเข้าไปดูแล้วโหลดไม่ได้ครับ ผมทำไม่ค่อยเป็นครับ ใครรู้เข้าไปดูให้หน่อยครับ รู้สึกว่าจะเป็นแท่น L7.2หรือไงนี่นะครับ ( ผมเล่นคอมพ์ไม่เก่ง จะพิมพ์กระทู้ยังมึนเลยครับ )  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #3 เมื่อ: ตุลาคม 27, 2007, 02:34:54 pm » |
|
 แท่น L6.1
|
|
|
|
บันทึกการเข้า
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #4 เมื่อ: ตุลาคม 27, 2007, 02:36:56 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
foxman
member
คะแนน 1
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #5 เมื่อ: ตุลาคม 27, 2007, 03:19:13 pm » |
|
ขอบคุณท่าน jim ครับ
ผมเทียบอุปกรณ์แล้วไม่น่าจะใช่ครับ
แท่นนี้ใช้ P6NA60FI เป็นภาคจ่ายไฟครับ

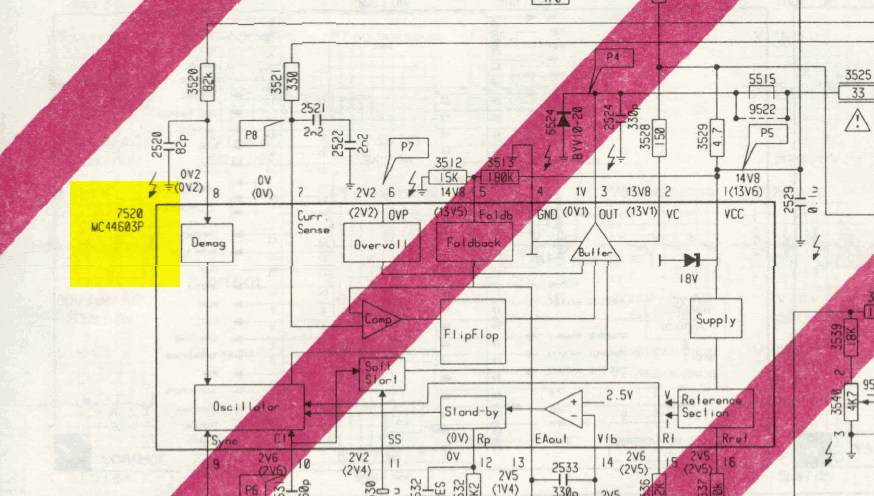

มีIC MC44603AP อีกตัวครับ ผมยังลังเลอยู่ครับ
ขอบพระคุณมากครับ ตอนนี้มึนตึ๊บครับ ผมเซฟที่คุณให้มาแล้วครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #6 เมื่อ: ตุลาคม 27, 2007, 03:36:11 pm » |
|
รอเด๋ยวนะครับกำลังดูข้อมูลให้อยู่ใกล้แล้วครับ...
|
|
|
|
บันทึกการเข้า
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #7 เมื่อ: ตุลาคม 27, 2007, 03:51:41 pm » |
|
 แท่นนี้ไม่มี R3507 , R3507ต่ออยู่กับตัวไหนหรือครับ
|
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #8 เมื่อ: ตุลาคม 27, 2007, 04:05:11 pm » |
|
อันนี้ก็ไม่เจอ R3507
|
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #9 เมื่อ: ตุลาคม 27, 2007, 04:16:44 pm » |
|
ลองดูครับแท่น L7.3A
|
|
|
|
|
foxman
member
คะแนน 1
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #10 เมื่อ: ตุลาคม 27, 2007, 04:21:13 pm » |
|

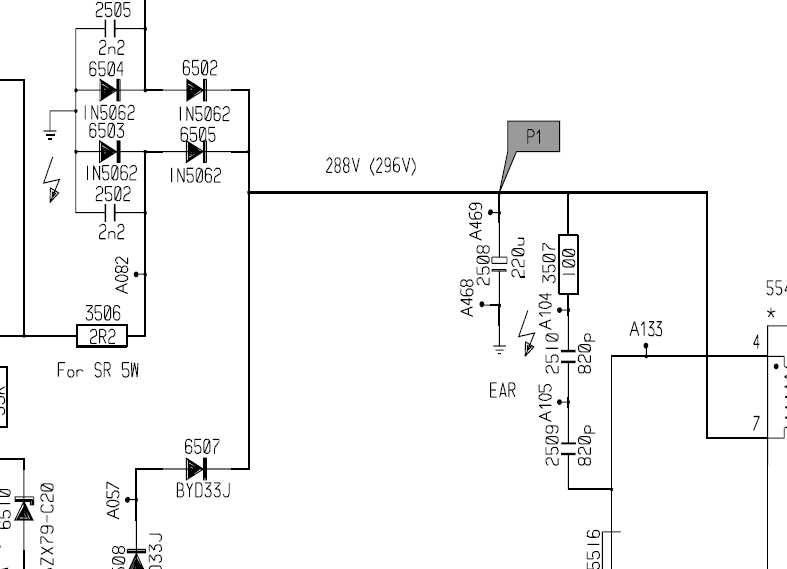

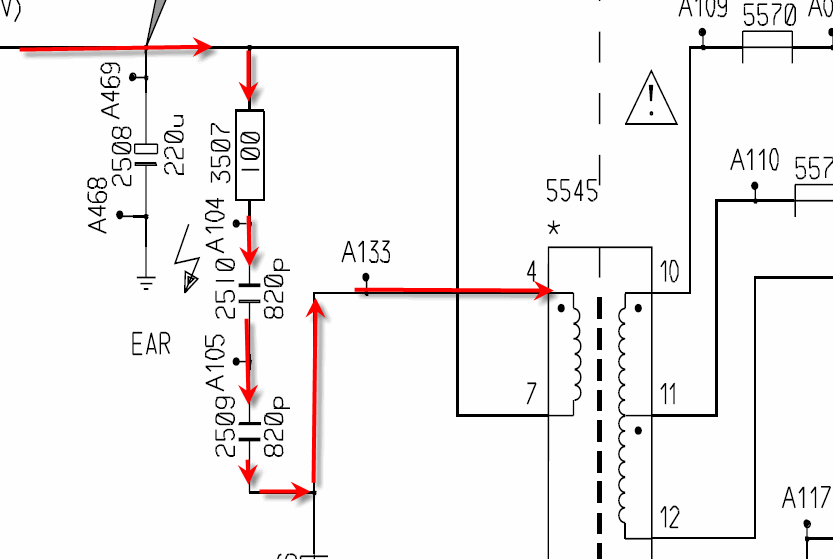

R3507 ตัวนี้ต่อตัวแรกกับขาไฟ+300เลยครับ
ผ่านมันไปก็ไปเจอ C แดมป์ 2 ตัวบล๊อคมันไว้แล้วไปเข้าขา tranformer เลยครับ
ขอบคุณครับ
ผมอาจมาตอบช้าขอโทษด้วย ประกอบกลไก DVD รถยนต์ อยู่ครับ
ตอนนี้ปวดหัวเร่งงานเต็มที่ ค่าเช่าร้านจะมาเยือนแล้วครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #11 เมื่อ: ตุลาคม 27, 2007, 04:23:41 pm » |
|
อันนี้เลยครับ L7.1
|
|
|
|
บันทึกการเข้า
|
|
|
|
jim
member
คะแนน 48
ออฟไลน์
กระทู้: 515
|
|
« ตอบ #12 เมื่อ: ตุลาคม 27, 2007, 04:30:50 pm » |
|
วงจร L7.2E http://circuit5-50.leksound.net/TV/PHILIPS//Philips%20chassis%20L7.2E%20AA.pdf
|
|
|
|
บันทึกการเข้า
|
|
|
|
foxman
member
คะแนน 1
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #13 เมื่อ: ตุลาคม 27, 2007, 04:39:54 pm » |
|
ถูกต้องเลยครับ สรุปว่า 100 โอห์ม ขอบคุณครับท่าน Jim ตอบกันอยู่ 2 คนเกรงใจกระทู้อื่นขอโทษนะครับ เดี๋ยวได้เรื่องอย่างไรผมจะรายงานให้ทราบครับเครื่องนี้ผ่านการดัดแปลงมาแล้ว ผ่านไม่ผ่านเดี๋ยวรู้กันครับ  |
|
|
|
|
