singeer แท่น a5 ลดเสียงไม่ได้ครับ

[theerayut]

  ก่อนอื่นขอฝากเนื้อฝากตัวก่อนครับ ผมเป็นช่างมือใหม่ครับ
      มีอาการมาถามหน่อยครับ singeer แท่น a5 ลดเสียงไม่ได้ครับ

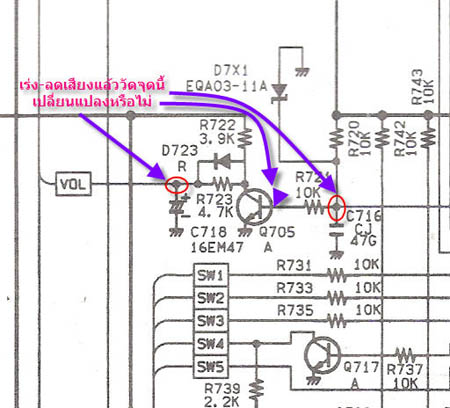

 พี่ๆๆท่านใดมี อีพรอม บ้างครับ   ผมดูในกระทู้เก่า  แล้วตามรูปของลุงเคี้ยง
 แล้วครับไม่เป็นผลครับ เวลาเร่งลดเสียงแล้ว เข็มไม่กระดิกเลยครับรบกวนอาจารย์ชี้แนะหน่อยครับ
         ก่อนอื่น ต้องกราบขอขอบพระคุณลุงเคี้ยงด้วยครับที่เป็นทั้งอาจารย์และพี่
ที่คอยชี้แนะและให้คำปรึกษาผมตลอดมา แกสอนผมทุกอย่าง แต่ผมจำไม่ค่อยได้เอง
แต่ผมก็จะอดทน  ผมรักในงานซ่อมครับแต่ในอดีตผมไม่มีโอกาศครับ
    รบกวนพี่ๆๆชีแนะหน่อยครับ

[theerayut]

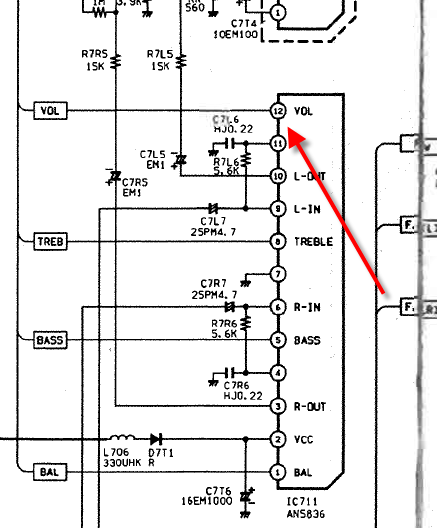

ผมลองวัดไฟที่ขา ic 711 ขา 12 ในวงจรเขียนว่า 0.3โวล์( vol) แต่ผมวัดได้ 9โวล์
 ผมลองลอยขา 12 แล้ววัด ที่ขาไอซี เข็มขึ้นที่ 11 โวล์ วัดที่แผง pcb ไม่มีไฟครับ
 ผมลองวัดที่แผง pcb แล้วลองกด ปุ่ม วอลลุ่มขึ้นลงโดยลอยขา 12ไว้ เข็มไม่กระดิกเลยครับ
 น่าจะบกพร่องตรงจุดไหนได้บ้างครับ
            ถ้าเขียนอะไรผิดหรือว่าบกพร่องตรงไหนชี้แนะผมได้ครับ มือใหม่จริงๆๆ

[ลุงเคี้ยง-LSVteam♥]

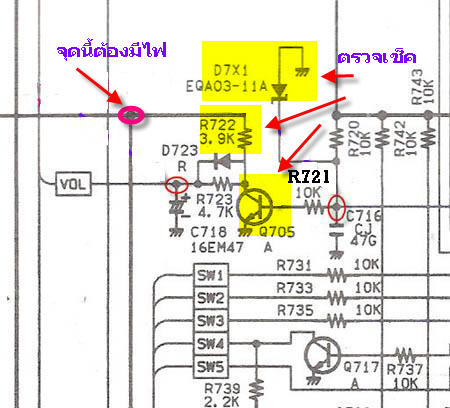

ตรวจตามนี้ก่อนครับ

[theerayut]

      กราบสวัสดีคุณลุงเคี้ยงที่นับถือครับ
 ผม ลองและเปลี่ยนเช็คจุดที่ลุงชี้มาหมดแล้วครับ
 1. เปลี่ยน c 536 แล้ว
 2. เปลี่ยน d 7x1 แล้ว
3.  r 722    3.9 k  ไม่ยืด ไม่ขาดครับ
   แต่ยังลดเสียงไม่ได้ครับ ลองจุดไหนต่อครับอาจารย์

[theerayut]

ลืมบอกครับผมลองเช็คจุดที่ลุงชี้ ที่c718   c716  แล้วลองลดและเพิ่มเสียง ไม่มีอะไรเกิดขึ้นเลยครับอาจารย์

[ลุงเคี้ยง-LSVteam♥]

มันน่าคิดน้ะครับ เอาตามนี้วัดที่ขั้ว+ของC718แล้วลองเร่งหรือลดเสียงถ้าเข้มไม่กระดิกก็ลองจิ้มที่ขาCของ
Q705แล้วเร่งลดเสียงดูถ้ายังไม่กระดิกอีกย้ายมาจิ้มที่ขาBของQ705แล้วเร่งลดดูถ้ายังไม่กระดิกอีกย้ายจุด
มาจิ้มที่อีกข้างหนึ่งของ R721ถ้ายังไม่กระดิกก็ลองวัดR720ดูว่าขาดมั้ยถ้าขาดก็ปิดงานได้เลย
      ถ้าจิ้มที่ขั้ว+ของc718แล้วเร่งลดแล้วเข็มขึ้นได้ลงได้ก็ย้ายมาจิ้มที่ขา12ของic711แล้วเร่งลดดูถ้าเข็มขึ้นลงได้
ก็ต้องเปลี่ยนIC711ทิ้งได้เลยครับเพราะมันเสียครับ

[theerayut]

งานเข้าจริงๆๆครับอาจารย์
     ผมลองจิ้มที่อาจารย์กล่าวมาทั้งหมด  เข็มไม่กระดิกเลย
  พร้อมทั้งลอยขา 12  ic 711  แล้วก็จิ้มจุดที่อาจารย์บอกมาเข็มก๊ยังไม่กระดิกเลยครับ

[theerayut]

 สรุป ตัวเสียครับ  ลดเสียงไม่ได้
   คือไอซี  711  ครับ  วัดขา 12 ได้ 11 โวล์   ในวงจร  0.3โวล์   เอาตัวใหม่ใส่
วัดไฟขา 12  ได้ 0.3 โวล์ปกติ  ลองต่อลำโพง  เร่งลดเสียงได้เลยครับ
     ต้องกราบขอบพระคุณอาจารย์ ลุงเคี้ยง มากๆๆครับ ที่ให้คำแนะนำตลอดมา
       ให้คะแนนอาจารย์  1 แต้มครับ ถือว่าอาจจะเป็นแนวทางให้กับผู้อื่นได้ครับ

[ลุงเคี้ยง-LSVteam♥]

ยินดีด้วยครับ
