ช่างมือใหม่หัดซ่อมค่ะ
|
 |
« เมื่อ: พฤศจิกายน 23, 2008, 03:02:20 AM » |
|
เปิดเครื่องสตาร์ทและก็ตัด มีไฟค้างที่ C 450 V ตอนนี้เจอ OPTO ช็อทค่ะ เปลี่ยน STR แล้วด้วยค่ะ แต่ก็ยังไม่แน่ใจว่าจะมีส่วนไหนอีกหรือเปล่า  ขอความช่วยเหลือด้วยค่ะ CPU 8829CPNG4VG4 STR G9656 HOR J6810D TDA7057AQ MEM 24LC08B LA7841  ที่สำคัญท่านใดมีวงจรขอความกรุณาด้วยค่ะ |
|
|
|
|
บันทึกการเข้า
|
**()**ตุ๊กติ๊กช่างใหม่หัดซ่อมค่ะ**()**
|
|
|
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1161
ออฟไลน์
กระทู้: 5142
086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.
|
|
« ตอบ #1 เมื่อ: พฤศจิกายน 23, 2008, 07:46:48 AM » |
|
รุ่นนี้ หม้อแปลงสวิทชิ่ง เสียบ่อยมาก เช็คด้วยครับไม่อยากให้ต้องเปลี่ยนภาคจ่ายไฟอีกรอบ
ซ่อมหลายเครื่องเจอทุกเครื่องถ้าภาคจ่ายไฟซ๊อต
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
toktik ♥
ซุปเปอร์ วีไอพี
member
คะแนน 36
ออฟไลน์
กระทู้: 159
ช่างมือใหม่หัดซ่อมค่ะ
|
|
« ตอบ #2 เมื่อ: พฤศจิกายน 23, 2008, 09:26:08 AM » |
|
ขอบคุณค่ะท่าน tu2522-LSVteam ต้องขอถามเพื่อความแน่ใจหากจะวัดว่าหม้อแปลงสวิทชิ่งเสียจะทำได้อย่างไรค่ะ (คือ  ไม่เคยวัดค่ะ ต้องขออภัยจริงๆ) |
|
|
|
|
บันทึกการเข้า
|
**()**ตุ๊กติ๊กช่างใหม่หัดซ่อมค่ะ**()**
|
|
|
|
|
thores
member
คะแนน 5
ออฟไลน์
กระทู้: 99
|
|
« ตอบ #4 เมื่อ: พฤศจิกายน 23, 2008, 10:39:27 AM » |
|
ภาคจ่ายไฟยังไม่ทำงานหรือเปล่าครับ เช็คตรงนี้เพิ่มเติมหน่อยครับ.. Vin ที่ขา 4 มีไหม และที่ขา 2 จะมีรีซีสเตอร์ค่าต่ำๆๆ ไว้ตรวจเช็คการกินกระแสของ STR ด้วยนะครับ ถ้าค่ายืดภาคจ่ายไฟก็ไม่ทำงานเหมือนกันครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
toktik ♥
ซุปเปอร์ วีไอพี
member
คะแนน 36
ออฟไลน์
กระทู้: 159
ช่างมือใหม่หัดซ่อมค่ะ
|
|
« ตอบ #5 เมื่อ: พฤศจิกายน 23, 2008, 12:14:56 PM » |
|
R522 ,R523 ไม่ขาด
R511 ไม่ขาด ไม่ยืดค่ะ
|
|
|
|
|
บันทึกการเข้า
|
**()**ตุ๊กติ๊กช่างใหม่หัดซ่อมค่ะ**()**
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #6 เมื่อ: พฤศจิกายน 23, 2008, 12:32:37 PM » |
|
สวัสดีคับคุณตุ๊กติ๊ก เปิดร้านย่านไหนคับ ผมไปๆมาๆกับชลบุรี กทม เคยซ่อมพวกPlasma หรือ LCD TVมั้ยคับ จะได้แนะนำให้เพื่อนเอาไปส่งที่ร้าน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #7 เมื่อ: พฤศจิกายน 23, 2008, 12:46:24 PM » |
|
ที่เจอOPTOช๊อตนี่วัดโอห์มใช่ไหมคับ ที่คุณตุ๊กติ๊กเจอ ถ้าหากวัดโอห์มแล้วไม่ช๊อตจะพิสูจน์ยังงัยคับว่าOPTO เสียหรือไม่
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #8 เมื่อ: พฤศจิกายน 23, 2008, 12:51:09 PM » |
|
ถ้าR522 523 ยังไม่ขาด ไม่ยืดก้อแสดง่วาตอนนี้IC STR ยังมีชีวิต แล้วเวลาปลดโหลด ไฟออกปกติมั้ยคับ เพราะหลักการของสวิตชิ่งคือ จะมีโหลดหรือไม่ไฟต้องไม่(หากออกแบบมาดี)
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #9 เมื่อ: พฤศจิกายน 23, 2008, 12:52:46 PM » |
|
เวลาวัดไฟ วัดก่อนเปิดเครื่องมั้ยคับ ดูว่าแรงไฟ ออกแบบไหน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
somjate♥
member
คะแนน 142
ออฟไลน์
กระทู้: 169
|
|
« ตอบ #10 เมื่อ: พฤศจิกายน 23, 2008, 01:01:31 PM » |
|
วงจรดูที่เมลนะครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #11 เมื่อ: พฤศจิกายน 23, 2008, 01:22:26 PM » |
|
วงจรดูที่เมลนะครับ
ขอบ้างได้ไหมคับ เอามาแปะก้อได้ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
toktik ♥
ซุปเปอร์ วีไอพี
member
คะแนน 36
ออฟไลน์
กระทู้: 159
ช่างมือใหม่หัดซ่อมค่ะ
|
|
« ตอบ #12 เมื่อ: พฤศจิกายน 23, 2008, 02:42:59 PM » |
|
 ปิดงานแล้วค่ะ ก่อนอื่นต้องขอขอบคุณทุกๆท่านที่ให้ความช่วยเหลือนะค่ะ ไม่ว่าจะเป็นท่านtu2522-LSVteam ลุงเคี้ยง ท่านr-rai และท่านsomjate   สรุปผล STR เบอร์ G9656 ช๊อท เครื่องไม่ทำงานและเครื่องตัด OPTO เบอร์ 817 ช๊อท เคื่องไม่ทำงาน ไฟค้าง และเครื่องตัด ไฟ +B = 135V
|
|
|
|
|
บันทึกการเข้า
|
**()**ตุ๊กติ๊กช่างใหม่หัดซ่อมค่ะ**()**
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #13 เมื่อ: พฤศจิกายน 23, 2008, 08:38:34 PM » |
|
แปลกนะ ถ้าไอซีSTR G9656เสีย ทำไม R 522 523 ไม่ขาด แต่ก้อเก่งแฮะ ปิดเครื่องไวดี โทดนะ แล้วอยากถามtoktik ว่ามีวิธีพิสูจน์OPTO ยังงัย เอาแบบของคุณนะ ว่าชี้ตัวเสียด้วยวิธีอะไร วัดโอห์มเหรอป่าว
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #14 เมื่อ: พฤศจิกายน 23, 2008, 08:47:54 PM » |
|

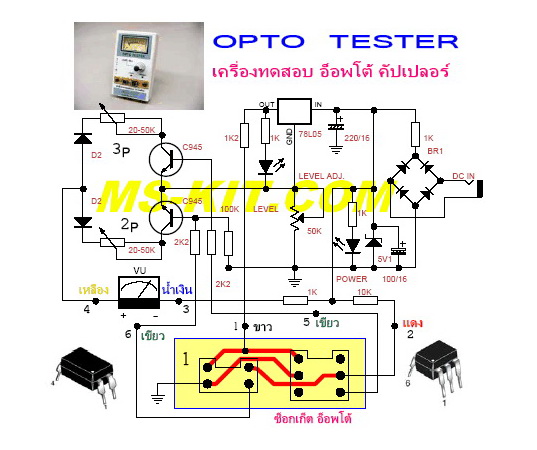

OPTO Tester
ลองสร้างเครื่องนี้ใว้ใช้ซิครับ ลงทุนไม่มากหรอกครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
r-rai
member
คะแนน 1
ออฟไลน์
กระทู้: 60
|
|
« ตอบ #15 เมื่อ: พฤศจิกายน 23, 2008, 08:57:54 PM » |
|
ใชยังงัย อธิบายได้มั้ยคับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
toktik ♥
ซุปเปอร์ วีไอพี
member
คะแนน 36
ออฟไลน์
กระทู้: 159
ช่างมือใหม่หัดซ่อมค่ะ
|
|
« ตอบ #16 เมื่อ: พฤศจิกายน 26, 2008, 10:44:55 PM » |
|
ใช่ค่ะวัดโอห์ม ยากตรงไหน!! เนี๊ยะ  งงค่ะ ก็อาการเสียมันเป็นไปได้ทั้งนั้นแหละค่ะ OPTO เสียอย่างเดียวไม่มีตัวอื่นขาดก็เป็นได้ค่ะคุณขา  |
|
|
|
|
บันทึกการเข้า
|
**()**ตุ๊กติ๊กช่างใหม่หัดซ่อมค่ะ**()**
|
|
|
toktik ♥
ซุปเปอร์ วีไอพี
member
คะแนน 36
ออฟไลน์
กระทู้: 159
ช่างมือใหม่หัดซ่อมค่ะ
|
|
« ตอบ #17 เมื่อ: พฤศจิกายน 26, 2008, 10:48:54 PM » |
|
ไม่มีเครื่องพิสูจน์หรอกค่ะหากวัดโอห์ม ไม่เสียก็ไม่เสียค่ะ
|
|
|
|
|
