SONY แท่น BG3S รุ่น KV-XF25M63 อาการเสียตามภาพครับ

[boonkuae35]

เปลี่ยนCกระป๋องหมดแล้วครับ  ไอซีเวอร์ TDA8172  เปลี่ยนแล้ว  ตอนนี้ช้อตขาBE  Q503  มีภาพอย่างที่เห็นครับ   ช่วยหน่อยครับ

[boonkuae35]

มีวงจรครับแต่ไฟล์มันใหญ่เกิน   บอกวิธีทำหน่อยครับ

[TRT]

ลองเช็คไฟเลี้ยงครับ
ดูพวก R ครับ

[boonkuae35]

ไฟไอซีเวอร์  TDA8172  มี 7 ขา   แรงดันไฟปกติในวงจรมีดังนี้เรียงลำดับ1-7  1.6    12.9      -13.14     -14.6     ไม่เขียนบอก     12.3     1.6      แต่ที่วัดจากเครื่องตามรูปด้านบน ช้อตคิว503   ได้ดังนี้   1-7       1.7      13.15      -14.85      -15.08     2.17      12.3      1.55   วัดทุกขาครับ    ขา5เป็นขาO/P ไปโย้คครับ    หมายเหตุ  ก่อนภาพจะมา ด้านบนจะมีเส้นแนวนอน3เส้นแดง   เขียว   นำเงิน ซ้อนกันครับ ช่วยวิเคราะห์หน่อยครับ

[prom jantapho]

มีเครื่องเช็ค L หรือเปล่าลองวัดดูครับ  หรือว่าลองวัดโอห์มของโย๊คดูว่าเป็นอย่างไร

[boonkuae35]

ขดเวอร์ได้ 9 โอหม   ฮอร์   1.1  โอหม   วัดไฟสายเหลือง 2.17   สายนำตาล ไม่มีแรงดันครับ

[boonkuae35]

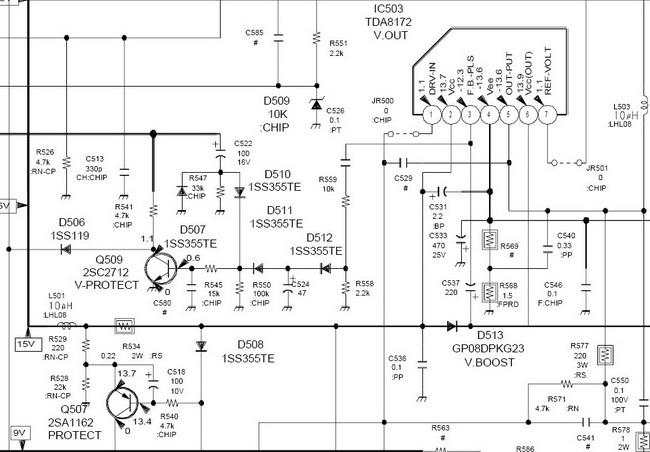

วงจรเวอร์

[TRT]

ลองเช็ค Q507 และ Q509 และอุปกรณ์รอบๆข้างด้วยนะครับ

[hongnoi♥]

      ดูจากรูป มันน่าจะเป็น C  แถว ๆ ภาคเวอร์น๊า หรืออุปกรณ์รอบ ๆ


[boonkuae35]

จะลอยขา5ไอซีเวอร์ออกได้ไหมครับ  วัดไฟได้+2.17  ในวงจรเป็นไฟ-13.6  แล้วทำไมโย้คเวอร์มีไฟขาเดียวครับ

[ถาวร-LSVteam]

ถูกแล้ว วงจรมันเขียนผิด จังเกิ้ลเสียครับ

[boonkuae35]

จะใช่จังเกิลหรือครับ ไฟVD+    VD-    ที่ขา13 และ14  ก็วัดไฟได้ 3.5 ปกติทั้ง 2 ขาแล้วไปที่ไอซีเวอร์ 1.6 Vที่ขา1และ7ก็ปกติ เดิมทีเครื่องนี FBT เสียครับ เปลี่ยนแล้วครับ  500  บาท  แล้วจังเกิลเบอร์ CAX2139S ราคาเท่าไรครับ

[boonkuae35]

ปิดงานครับเจ้าของไม่สู้ราคาแล้ว

[ถาวร-LSVteam]

CAX2139Sไม่มีขายที่มีขายปั้มเบอร์ใช้ไม่ได้ ของแท้บริษัทมันไม่ขายให้ครับ
