hereticdemo
member
คะแนน 1
 ออฟไลน์
กระทู้: 51
|
 |
« เมื่อ: มกราคม 18, 2008, 09:21:24 pm » |
|
คือผมจะทำโครงงานน่ะครับ เป็นรถบังคับแล้วก็มีกล้องติดข้างบน วงจรหมุนกล้องก็ใช้ของรถบังคับอีกคันแกะออกมาครับ ผมมีปัญหาคือ มอเตอร์ตัวล่างที่ใช้ต่อให้หมุนทั้งชุด(คือหมุนกล้องซ้าย-ขวาน่ะครับ)ไม่มีปัญหาหรอกครับ แต่มอเตอร์ตัวข้างๆที่ใช้มหุนกล้องขึ้นลงนี่เรามีวิธีอะไรที่จะตัดไฟได้รึป่าวครับ แบบถ้าเราหมุนตัวล้างไปเรื่อยๆยังงี้ สายไฟก็จะพันกับแกนขาดสิครับ มอเตอร์ผมรอบช้า 10 รอบต่อนาที แรงมากครับจับไม่อยู่ อาจารย์บอกใช้ลีดสวิตช์แต่ผมไปซื้อมาแล้วมันเป็นแบบต้องไปผ่านแม่เหล็กถึงมีไฟผ่านผมเลยงงนิดหน่อย ไม่ทราบว่ามีสวิตช์อะไรใช้ได้รึป่าวครับ หรือต้องออกแบบยังไง ถึงจะใช้ได้ง่ายๆครับ ที่ผมว่าจะทำเป็นแบบในรูปคือเอาชุดหมุนกล้องขึ้น-ลง ไปไว้เป็นถาดร่วมกับกล้องเลย ตัวล่างก็หมุนซ้าย-ขวาปกติ ขอความกรุณาพี่ๆช่วยที  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
bancha.2518
member
คะแนน 42
ออฟไลน์
กระทู้: 1066
ลูกสาว ครับ
|
|
« ตอบ #1 เมื่อ: มกราคม 18, 2008, 09:48:39 pm » |
|
เป็นมอเตอร์กี่โวทล์ ครับใช้ภาคไดร์ของวงจรรถบังคับไม่ได้เหรอครับ หรือจะใช้ รีเล 3 โวทล์ ต่อจากภาคไดร์อีกทีก็ได้ครับ  อย่างไรก็รอพี่ ๆ สมาชิกมาชี้แนะอีกทีครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
hereticdemo
member
คะแนน 1
ออฟไลน์
กระทู้: 51
|
|
« ตอบ #2 เมื่อ: มกราคม 18, 2008, 10:01:20 pm » |
|
มอเตอร์ DC 12 v ครับ ยังไงเหรอครับต่อกับรีเลย์ไงครับ คือผมจะหาสวิตช์อะไรไปตัดไม่ให้มันหมุนรอบตัวมันเองจนสายไฟขาดนั่นเองครับ อิอิ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
drdr61♥
ซุปเปอร์ วีไอพี
member
คะแนน 292
ออฟไลน์
กระทู้: 2663
ดูสิ่งที่มากระทบใจ อย่าเอาจิตไปปรุงแต่ง
|
|
« ตอบ #3 เมื่อ: มกราคม 18, 2008, 11:50:41 pm » |
|
ใช้แผ่น ปริ้นทำเอาครับ กัดเป็นวงกลมสองวง คล้ายๆโวลลุ่ม
|
|
|
|
|
บันทึกการเข้า
|
คนเราต่างที่มา ต่างที่ไป ย่อมคิดและทำอะไรที่ต่างกัน ยอมรับและเข้าใจ จะสงบสุข
ขายอุปกรณ์ไวเลส และสายอาศไวเลส wifi
|
|
|
hereticdemo
member
คะแนน 1
ออฟไลน์
กระทู้: 51
|
|
« ตอบ #4 เมื่อ: มกราคม 19, 2008, 11:23:57 am » |
|
ขอตัวอย่างได้รึป่าวครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
drdr61♥
ซุปเปอร์ วีไอพี
member
คะแนน 292
ออฟไลน์
กระทู้: 2663
ดูสิ่งที่มากระทบใจ อย่าเอาจิตไปปรุงแต่ง
|
|
« ตอบ #5 เมื่อ: มกราคม 19, 2008, 12:12:33 pm » |
|
ทำสองแผ่นหันหน้าเข้าหากัน หาแผ่นเหล็กมาทำเป็นหน้าคอนแทก ตรงกลางยึดสกรู แค่แนวทางครับ
|
คนเราต่างที่มา ต่างที่ไป ย่อมคิดและทำอะไรที่ต่างกัน ยอมรับและเข้าใจ จะสงบสุข
ขายอุปกรณ์ไวเลส และสายอาศไวเลส wifi
|
|
|
hereticdemo
member
คะแนน 1
ออฟไลน์
กระทู้: 51
|
|
« ตอบ #6 เมื่อ: มกราคม 19, 2008, 05:17:44 pm » |
|
ขอบคุณมากครับ เด๋วผมจะลองทำดู แล้วมีวิธีทำหน้าคอนแทคยังไงให้มันล็อคอยู่ไม่ออกจากลายอะครับ หรือเอาลวดติดกาวขดเอาผมก็ว่าดีนะครับ หรือพี่ๆมีวิธีอื่นก็แนะนำทีครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
drdr61♥
ซุปเปอร์ วีไอพี
member
คะแนน 292
ออฟไลน์
กระทู้: 2663
ดูสิ่งที่มากระทบใจ อย่าเอาจิตไปปรุงแต่ง
|
|
« ตอบ #7 เมื่อ: มกราคม 19, 2008, 05:49:05 pm » |
|
หาแผ่นเหล็ก หรือสังกระสี ตัดบัดกรีใส่ก็ได้แล้ว คือแล้วแต่ ครับ เห็นว่ายังไงจะเหมาะสม และมีส่งอาจารย์
|
|
|
|
|
บันทึกการเข้า
|
คนเราต่างที่มา ต่างที่ไป ย่อมคิดและทำอะไรที่ต่างกัน ยอมรับและเข้าใจ จะสงบสุข
ขายอุปกรณ์ไวเลส และสายอาศไวเลส wifi
|
|
|
hereticdemo
member
คะแนน 1
ออฟไลน์
กระทู้: 51
|
|
« ตอบ #8 เมื่อ: มกราคม 19, 2008, 08:51:36 pm » |
|
ขอบคุณมากคร๊าบ พี่เก่งมากๆคร๊าบ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
bancha.2518
member
คะแนน 42
ออฟไลน์
กระทู้: 1066
ลูกสาว ครับ
|
|
« ตอบ #9 เมื่อ: มกราคม 20, 2008, 12:01:26 am » |
|

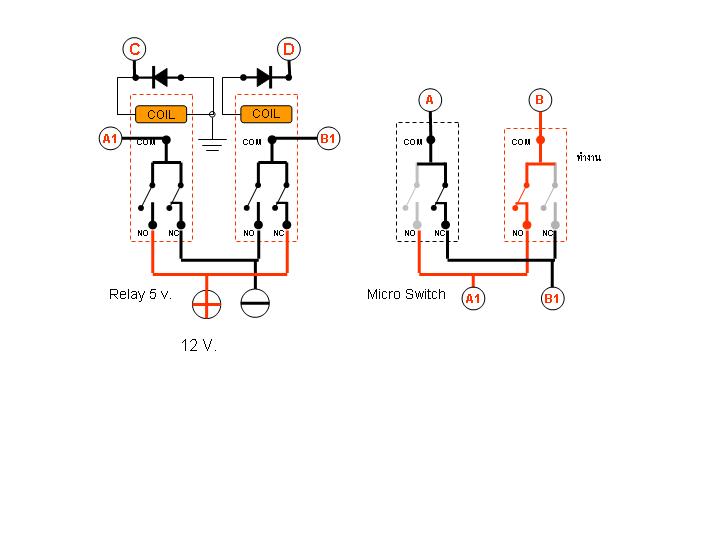

การต่อรีเลย์ ใช้ขนาด 3 - 5 โวลท์ การแพลนของก้องขึ้นอยู่กับผู้ควบคุม อีกรูป ใช้ไมโครสวิทช์ ป้องกันการหมุน เกิน ซึ่งน่าจะใช้แผ่นวงกลมอะไร ( หรือแผ่นปริ๊น ) ก็ได้ ควบคุมไมโครสวิทช์ โดยที่ ไมโครสวิทช์จะต้องทำงานสลับกัน
|
|
|
|
บันทึกการเข้า
|
|
|
|
hereticdemo
member
คะแนน 1
ออฟไลน์
กระทู้: 51
|
|
« ตอบ #10 เมื่อ: มกราคม 20, 2008, 07:00:27 pm » |
|
ของพี่ก็เจ๋ง ขอบคุณมากครับ เด๋วจะลองทำด๔เอ๊ะ ว่าแต่วงจรบังคับเนี่ยมันเหมือนกันหมดทุกตัวรึป่าว ที่เห็นในรูปน่าจะเป็นตราเพชร แต่ของผมวงจรหมุนนี่ใช้ของรถคันละ700 กว่าอะที่เป็นเหมือนปืนน่ะครับมีที่หมุนซ้ายขวา อิอิ ขอคำแนะนำด้วยครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #11 เมื่อ: มกราคม 20, 2008, 09:32:35 pm » |
|
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
drdr61♥
ซุปเปอร์ วีไอพี
member
คะแนน 292
ออฟไลน์
กระทู้: 2663
ดูสิ่งที่มากระทบใจ อย่าเอาจิตไปปรุงแต่ง
|
|
« ตอบ #12 เมื่อ: มกราคม 21, 2008, 08:31:58 am » |
|
แถมวงจรควบคุมเสตปเปอร์มอเตอร์ให้ด้วยครับ
|
คนเราต่างที่มา ต่างที่ไป ย่อมคิดและทำอะไรที่ต่างกัน ยอมรับและเข้าใจ จะสงบสุข
ขายอุปกรณ์ไวเลส และสายอาศไวเลส wifi
|
|
|
drdr61♥
ซุปเปอร์ วีไอพี
member
คะแนน 292
ออฟไลน์
กระทู้: 2663
ดูสิ่งที่มากระทบใจ อย่าเอาจิตไปปรุงแต่ง
|
|
« ตอบ #13 เมื่อ: มกราคม 21, 2008, 08:38:23 am » |
|
เอาอะไหล่ไปด้วยก็ดี เดี๋ยวไม่มีอะไหล่ทำ
R1, R2 ,R3, R4 = 1K 1/4W Resistor
D1, D2, D3, D4 = 1N4002 Silicon Diode Q1, Q2, Q3, Q4 = TIP31
U1= 4070 CMOS XOR Integrated Circuit
U2 = 4027 CMOS Flip-Flop
S1 = SPDT Switch
|
|
|
|
|
บันทึกการเข้า
|
คนเราต่างที่มา ต่างที่ไป ย่อมคิดและทำอะไรที่ต่างกัน ยอมรับและเข้าใจ จะสงบสุข
ขายอุปกรณ์ไวเลส และสายอาศไวเลส wifi
|
|
|
hereticdemo
member
คะแนน 1
ออฟไลน์
กระทู้: 51
|
|
« ตอบ #14 เมื่อ: มกราคม 22, 2008, 11:26:17 pm » |
|
ขอบคุณคร๊าบ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
