SINGER แท่น a7 sanyo เปิดไม่ติด

[hlom]

SINGER  แท่น a7 sanyo  เปิดไม่ติด ใช้ IC TDA8362 ครับ เปิดครังแรก ไฟ LED ติดสีแดงสีเขียวแล้วตัดไฟ 130ไม่ออก ไฟ 300ค้าง เลยถอด  Hor ออกต่อหลอดไฟที่ Hor มีไฟมา127V ครับ หลอดไฟติดสว่างแต่ถ้าใส่ TR Hor ไฟ130V จะไม่มี  supply ตัดการทำงานครับช่วยแนะแนวทางด้วยครับมีวงจรข้อด้วยนะครับ

[somnuktv]

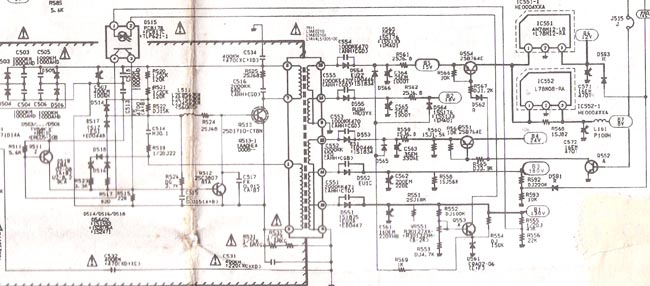

  เช็ค R592 ขาด/ยืด

[ลุงเคี้ยง-LSVteam♥]



[hlom]

ภาคจายไฟของเครืองผมใช้ IC TEA2261ครับ พอจะมีวงจรไหมครับ

[somnuktv]

   อูย..A7 ซะที่ใหนนี่มัน แท่นชาร์ป นี่  โปรเท็คแท่นนี้มีหลายทาง ขอรอวงจรก่อนดีกว่า

[ลุงเคี้ยง-LSVteam♥]

ภาคจายไฟของเครืองผมใช้ IC TEA2261ครับ พอจะมีวงจรไหมครับ

ของคุณรุ่นไหนแท่นไหนบอกมาเดี๋ยวผมสแกนมาให้

[Ptn-LSVteam♥]

เครื่องกี่นิ้วครับไฟ +B น่าจะ 115V จังเกิ้ลใช้ IC TDA8362 แล้วซีพียูเบอร์อะไร

[hlom]

singer  รุ่น sct-202r ครับแท่นเครื่องไม่แน่ใจแซะแล้วครับ ใช้ TDA8362      CPU IX17040EN1 ครับเครื่อง20."ครับ  B+ ผมวัดตอนไม่ใด้ต่อหลอดไฟ วัดได้ 125V ครับแต่ถ้าต่อหลอดไฟวัดได้115V ครับแต่ถ้าเราใส่ Hor ลงไปเปิดไฟจะวัดได้ B+0V ครับ supply ไม่ทำงานครับก็เลย งงทำไม่ต่อหลอดไฟวัดได้แต่ใส่ Hor แล้วตัดน่าจะเสีย ที่ supply หรือที่ อุปกรณ์หลัง FBT ครับ

[hlom]

ผมได้เปลี่ยน IC TEA2261แล้วครับอาการเหมือนเดิมครับ

[อุทิศ บ้านช่าง-LSVteam]

วงจร   ครับ 1e1fea7925ee2" target="_blank">http://www.uploadtoday.com/download/?ea7612c6e560ffd2fc6 1e1fea7925ee2

[ลุงเคี้ยง-LSVteam♥]

วงจร   ครับ 1e1fea7925ee2" target="_blank">http://www.uploadtoday.com/download/?ea7612c6e560ffd2fc6 1e1fea7925ee2

[hlom]

  เดียวจะลองเช็คดูนะครับเห็นเขาว่าเครืองรุ่นนี้ โปรเทคแยะซ่อมยาก

[surasak_tee]

รุ่นนี้มันชาร์ป ไม่มีออปโต้ ไฟจะตกเพราะกินกระแสมากไป สวิทชิ่งก็ตัด ใส่Hแล้วไฟตัดเพราะ 1.TR H เสีย 2. โยค 3.ฟลายแบ็ค ลองเช็คดู.

[hlom]



[hlom]

  ปิดงานแล้วครับ FBT เสียครับขอบคุณมากๆครับ
