ใครมีวงจร power amp ที่ใช้ out put 2n3055 บ้างครับ
MUSICONICA
หน้า: [1] 2
  พิมพ์
ผู้เขียน หัวข้อ: ใครมีวงจร power amp ที่ใช้ out put 2n3055 บ้างครับ  (อ่าน 8861 ครั้ง)
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« เมื่อ: พฤษภาคม 28, 2007, 08:01:49 am »

 Undecidedผมมี 2n3055 อยู่หลายตัวเลยครับ จึงอยากได้วงจรขยายที่ใช้ Tr ตัวนี้ขับ Cheesy
บันทึกการเข้า

Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน 441
ออฟไลน์ ออฟไลน์

กระทู้: 3481


« ตอบ #1 เมื่อ: พฤษภาคม 28, 2007, 08:08:20 am »

Undecidedผมมี 2n3055 อยู่หลายตัวเลยครับ จึงอยากได้วงจรขยายที่ใช้ Tr ตัวนี้ขับ Cheesy
  2N 3055  และ MJ2955  ชั่วโมงนี้ต้องวงจรบ้านหม้อตัวที่สมาชิกกำลังเล่นกันเยอะมากครับ

ที่บอกว่ามี 2N 3055  ไม่มี MJ2955   บ้างหรือ      น่าสนใจนะครับ
บันทึกการเข้า
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน 441
ออฟไลน์ ออฟไลน์

กระทู้: 3481


« ตอบ #2 เมื่อ: พฤษภาคม 28, 2007, 08:19:55 am »

 Lips Sealed Lips Sealed Lips Sealed Lips Sealed  Cool  Lips Sealed Lips Sealed Lips Sealed
บันทึกการเข้า
pramas intapibul
member
*

คะแนน 3
ออฟไลน์ ออฟไลน์

กระทู้: 84


« ตอบ #3 เมื่อ: พฤษภาคม 28, 2007, 10:00:56 am »

ที่ศรีสุทธาเดิมตอนนี้เป็นร้านอรรถวุฒิ โทร. 022241970 มีปริ้นรุ่น a 70 rca เดิมเป็นวงจรที่ rca สร้างไว้เราทำปริ้น  มันใช้ เบอร์สุดท้าย 2n3055 ครับ  เสียงก็ใช้ได้ครับ  รู้สึกว่าปริ้นราคาตัวละ 70 บาทครับ
บันทึกการเข้า
BenQ
member
*

คะแนน 210
ออฟไลน์ ออฟไลน์

กระทู้: 4791


« ตอบ #4 เมื่อ: พฤษภาคม 28, 2007, 10:20:00 am »

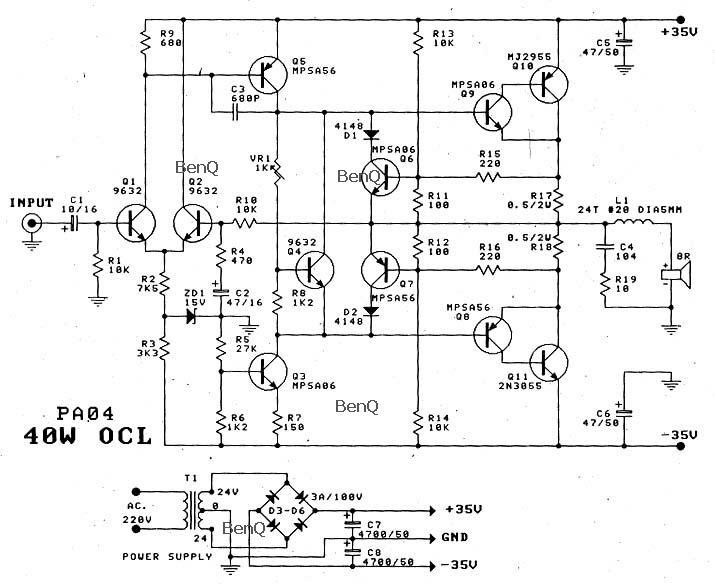

นี่ดีกว่า มีครบเลย สร้างเองได้สบายๆครับ.........................

Power Supply +35V -35V >2A
บันทึกการเข้า
BenQ
member
*

คะแนน 210
ออฟไลน์ ออฟไลน์

กระทู้: 4791


« ตอบ #5 เมื่อ: พฤษภาคม 28, 2007, 10:24:11 am »

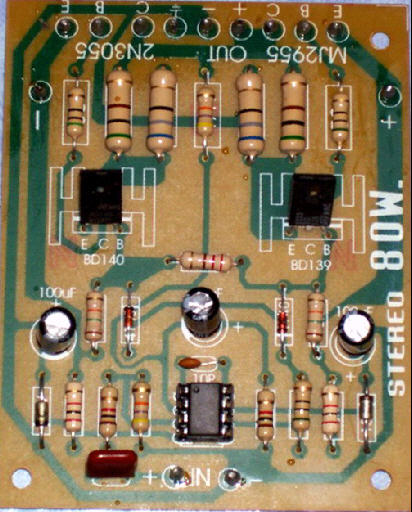

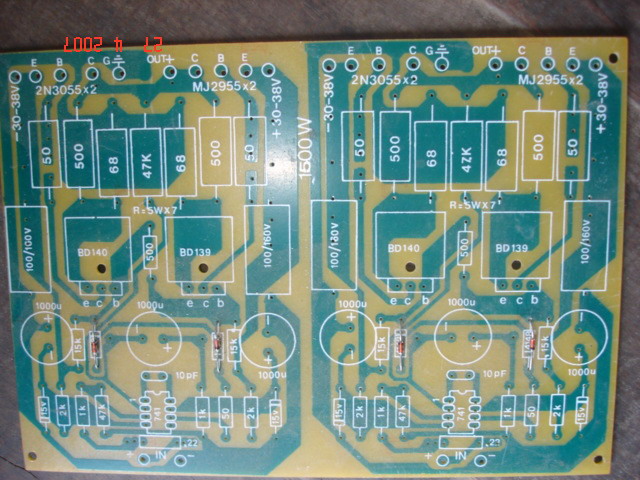

มีลายปริ้นท์ให้ด้วย........................... Lips Sealed Tongue
บันทึกการเข้า
rittichai.l.
member
*

คะแนน 1
ออฟไลน์ ออฟไลน์

กระทู้: 298


« ตอบ #6 เมื่อ: พฤษภาคม 28, 2007, 11:50:31 am »

ดีจังครับ
บันทึกการเข้า
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« ตอบ #7 เมื่อ: พฤษภาคม 28, 2007, 02:53:38 pm »

out put 2N3055 ที่ขับทั้งสัญญาณ -,+ ครับ  ไม่ใช้  MJ2955 ครับ
บันทึกการเข้า
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน 441
ออฟไลน์ ออฟไลน์

กระทู้: 3481


« ตอบ #8 เมื่อ: พฤษภาคม 28, 2007, 04:04:22 pm »

ท่าน BenQ  กับผมก็หน้าแตกกันเป็นแถว  ผิดซะแล้ว

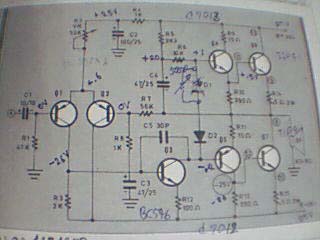

เอ้า  !  อันนี้แน่นอน   Lips Sealed
  แต่ผมยังไม่แนะนำนะ  มีที่ดี และง่ายกว่านี้เดี๋ยวรอก่อน
บันทึกการเข้า
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน 441
ออฟไลน์ ออฟไลน์

กระทู้: 3481


« ตอบ #9 เมื่อ: พฤษภาคม 28, 2007, 04:38:12 pm »

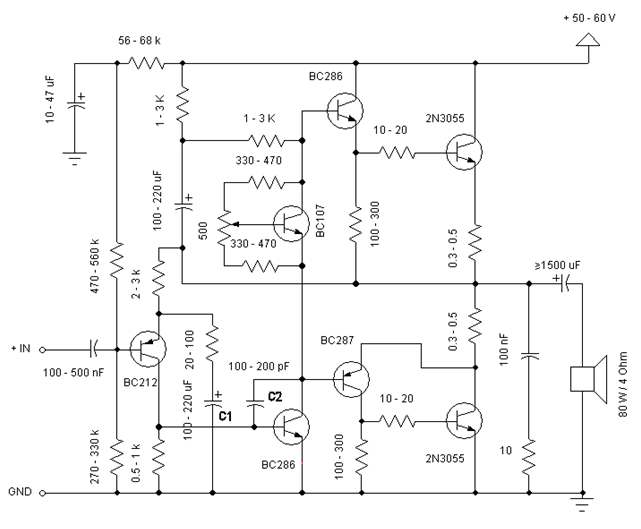

 Cool  วงจรดังกล่าว  เป็นวงจรแบบโอทีแอลครับ  จะใช้แรงดันไฟด้านเดียวครับ
 วงจรที่ผมมีอยู่  ใช้ไฟ +56 V   และอีกวงจรใช้ไฟ+ 90 V  ครับ

แต่หากใช้แบบโอซีแอล (ตามรูปที่ลงข้างบน 2N+MJ) ก็จะใช้แรงดัน +/-  แค่ 35 V ครับ
หากมีการโมดิฟาย  ค่อยว่ากันอีกทีว่าใช้วงจรรุ่นไหน

    อธิบายพอสังเขปครับ
 Grin  แล้วแต่นะครับ  ว่าท่านต้องการแบบไหน   แจ้งให้ทราบ จะหามาให้อีกที
บันทึกการเข้า
BenQ
member
*

คะแนน 210
ออฟไลน์ ออฟไลน์

กระทู้: 4791


« ตอบ #10 เมื่อ: พฤษภาคม 28, 2007, 07:24:18 pm »

เอิ้กๆ หน้าแตกเลย BenQ ผมก็นึกว่าท่านจะเอาลูกผสม ที่ไหนได้จะเอา 2n055 พันธ์แท้นี่เอง...เอิ้กๆ...................... Grin Grin Grin
บันทึกการเข้า
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« ตอบ #11 เมื่อ: มิถุนายน 01, 2007, 04:15:40 pm »

 Cheesyจะเอา 2N3055 อย่างเดียว ขับสัญญาณ Out Put  ทั้ง -,+ ครับ  (ไม่ใช้  MJ2955 ครับ)
ใครมีวงจร ขอหน่อยนะครับ เน้นเสียงดีๆครับ Cheesy
บันทึกการเข้า
noi3535-LSV team♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน 561
ออฟไลน์ ออฟไลน์

กระทู้: 1702



« ตอบ #12 เมื่อ: มิถุนายน 01, 2007, 04:20:41 pm »

    มีก็ 30 วัตต์ของEPS ครับ ใครมีลงให้เพื่อนหน่อยครับ  เสียงดีแน่ครับ ผมมีแต่ตัวอย่างแผ่นปริ้นท์วงจรหายครับ Smiley Smiley
บันทึกการเข้า

884-200-9496      ชื่อบัญชี นายนพดล  รอดภัย
      ไทย พาณิชย์ สาขาย่อยบิ๊กซีเพชรบุรี       ออมทรัพย์
   086-3119516 -ทรูมูฟ  088-2356231-ดีแทค
   083-5565916-ดีแทค
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน 441
ออฟไลน์ ออฟไลน์

กระทู้: 3481


« ตอบ #13 เมื่อ: มิถุนายน 01, 2007, 07:23:15 pm »

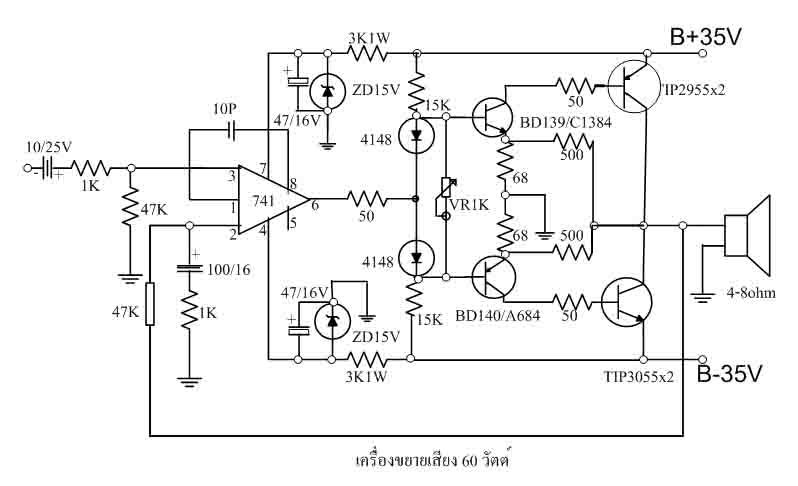

รุ่นนี้ครับ  ของ EPS
 Lips Sealed  เสียงนุ่มดีมาก    +- 35 V
 Lips Sealed  ฟังไปนานๆไม่รู้สึกว่า  เสียงไม่ค่อยเพี้ยน
 Grin สมาชิกจะเอาแบบ 2N3055 อย่างเดียว
บันทึกการเข้า
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน 441
ออฟไลน์ ออฟไลน์

กระทู้: 3481


« ตอบ #14 เมื่อ: มิถุนายน 01, 2007, 07:38:27 pm »

วงจรเดี๋ยวตามมา    ยังค้นไม่เจอ  Grin
ไม่รู้ว่าอันเดียวกับพี่น้อยบอกหรือเปล่า    ถ้าไม่ใช้ผมขอแนะนำรุ่นนี้ล่ะกัน
บันทึกการเข้า
noi3535-LSV team♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน 561
ออฟไลน์ ออฟไลน์

กระทู้: 1702



« ตอบ #15 เมื่อ: มิถุนายน 01, 2007, 09:47:37 pm »

วงจรเดี๋ยวตามมา    ยังค้นไม่เจอ  Grin
ไม่รู้ว่าอันเดียวกับพี่น้อยบอกหรือเปล่า    ถ้าไม่ใช้ผมขอแนะนำรุ่นนี้ล่ะกัน

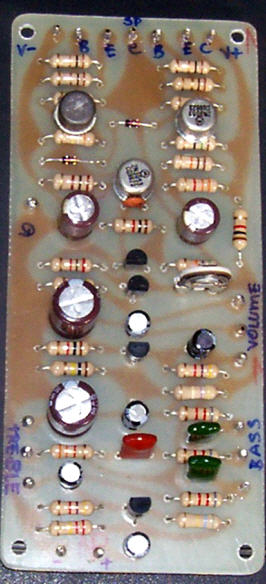

         ตัวนี้ครับ มีวงจรป่าวครับ
บันทึกการเข้า

884-200-9496      ชื่อบัญชี นายนพดล  รอดภัย
      ไทย พาณิชย์ สาขาย่อยบิ๊กซีเพชรบุรี       ออมทรัพย์
   086-3119516 -ทรูมูฟ  088-2356231-ดีแทค
   083-5565916-ดีแทค
SCLamps
member
*

คะแนน 26
ออฟไลน์ ออฟไลน์

กระทู้: 327


ทางที่โล่งเตียนคือทางไปนรก ทางที่รกๆกลับวกไปสวรรค์


« ตอบ #16 เมื่อ: มิถุนายน 01, 2007, 10:33:20 pm »

วงจรนี้ผมทำขายสมัยเรียน ปวช.
จากหนังสือ อีเลคตรอน 79 ปี พ.ศ 2523 ครับ
บันทึกการเข้า

เปรมปรีดิ์อิเล็คทริค  สุพรรณบุรี
SCLamps
member
*

คะแนน 26
ออฟไลน์ ออฟไลน์

กระทู้: 327


ทางที่โล่งเตียนคือทางไปนรก ทางที่รกๆกลับวกไปสวรรค์


« ตอบ #17 เมื่อ: มิถุนายน 01, 2007, 10:38:28 pm »

วงจรในปริ้น คุณน้อย มี Tone ใช้ทรานซิตเตอร์ 2 ตัว
ด้วยครับ วงจรนี้ ถ้าเป็นสเตอริโอ 60W เสียงนุ่ม ไพเราะหน้าพังมากเลยครับ
ลำโพงเสียงแหลมใข้ดอกกระดาษ 3 นิ้ว ให้เสียงใส ไม่เพี้ยนเลยครับ  Roll Eyes
บันทึกการเข้า

เปรมปรีดิ์อิเล็คทริค  สุพรรณบุรี
ino
member
*

คะแนน 0
ออฟไลน์ ออฟไลน์

กระทู้: 8


« ตอบ #18 เมื่อ: มิถุนายน 04, 2007, 12:05:19 am »

ถ้าจะใช้ไฟสูงกว่า +- 35 V ต้องดัดแปลงอะไรบ้าง  +-  47 V
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน 78
ออฟไลน์ ออฟไลน์

กระทู้: 1154



เว็บไซต์
« ตอบ #19 เมื่อ: มิถุนายน 04, 2007, 11:49:43 pm »

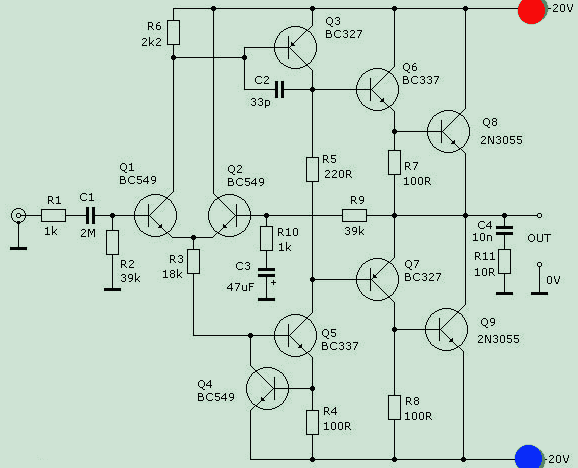

ของนอก Cool
บันทึกการเข้า

www.dmx512.ueuo.com จำหน่ายบอร์ด DMX512 ราคาประหยัด
http://microcon99.blogspot.com โปรเจค ไมโครคอนโทรลเลอร์
www.facebook.com/mcu4live
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« ตอบ #20 เมื่อ: มิถุนายน 05, 2007, 08:08:01 am »

 Cheesy ขอแบบที่มี PCB ด้วยนะครับ Cheesy
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน 78
ออฟไลน์ ออฟไลน์

กระทู้: 1154



เว็บไซต์
« ตอบ #21 เมื่อ: มิถุนายน 05, 2007, 05:03:03 pm »

ออกแบบ pcb เองไม่ยากหรอกครับ Grin
บันทึกการเข้า

www.dmx512.ueuo.com จำหน่ายบอร์ด DMX512 ราคาประหยัด
http://microcon99.blogspot.com โปรเจค ไมโครคอนโทรลเลอร์
www.facebook.com/mcu4live
FIR2029
วีไอพี
member
***

คะแนน 18
ออฟไลน์ ออฟไลน์

กระทู้: 841



« ตอบ #22 เมื่อ: มิถุนายน 06, 2007, 10:29:08 am »

2N3055 อย่างเดียว คลาสA รึเปล่าเอ่ย
บันทึกการเข้า

การเสียสละของเราเพียดนิด  อาจเป็นหนทางสว่างของใครหลายๆคน
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« ตอบ #23 เมื่อ: มิถุนายน 06, 2007, 04:05:53 pm »

 Sadเพื่อนๆมีช่วยลงให้หน่อยนะครับใช้ไฟ +45v -45v ประมาณนี้แหละครับ  เน้น Out Put 2N3055 นะครับ เกือบลืมต้อง+PCB ด้วย Cheesy
บันทึกการเข้า
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« ตอบ #24 เมื่อ: มิถุนายน 11, 2007, 04:03:37 pm »

 Angry Angryใครมีช่วยลงให้หน่อยนะครับ Cheesy
บันทึกการเข้า
noi3535-LSV team♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน 561
ออฟไลน์ ออฟไลน์

กระทู้: 1702



« ตอบ #25 เมื่อ: มิถุนายน 11, 2007, 05:03:05 pm »

Sadเพื่อนๆมีช่วยลงให้หน่อยนะครับใช้ไฟ +45v -45v ประมาณนี้แหละครับ  เน้น Out Put 2N3055 นะครับ เกือบลืมต้อง+PCB ด้วย Cheesy
        ท่านจะหาวงจรที่ไหนครับ ที่ใช้ 3055 แล้วใช้ไฟ +-45V ครับ  3055 ใช้ได้แค่ +-35 ครับ  Smiley Smiley
บันทึกการเข้า

884-200-9496      ชื่อบัญชี นายนพดล  รอดภัย
      ไทย พาณิชย์ สาขาย่อยบิ๊กซีเพชรบุรี       ออมทรัพย์
   086-3119516 -ทรูมูฟ  088-2356231-ดีแทค
   083-5565916-ดีแทค
JUB
Full Member
member
**

คะแนน 78
ออฟไลน์ ออฟไลน์

กระทู้: 1154



เว็บไซต์
« ตอบ #26 เมื่อ: มิถุนายน 20, 2007, 11:11:55 am »

นั่นนะซิครับ ลำพังแค่ +-35 มันก็จะเดี้ยงอยู่แล้ว
บันทึกการเข้า

www.dmx512.ueuo.com จำหน่ายบอร์ด DMX512 ราคาประหยัด
http://microcon99.blogspot.com โปรเจค ไมโครคอนโทรลเลอร์
www.facebook.com/mcu4live
rittichai.l.
member
*

คะแนน 1
ออฟไลน์ ออฟไลน์

กระทู้: 298


« ตอบ #27 เมื่อ: มิถุนายน 22, 2007, 07:40:03 am »

ท่านหลงครับ r c ที่ใส่ตรงขา tr ใช้ค่าเท่าไหร่ครับในวงจรบ้านหม้อครับ ผมหากระทู้เก่าไม่เจอครับ  ในการแปลงใส่ -+50 v ครับ ว่าจ่มสัก 3 คู่ครับ  c5200 a1493 8ครับ
บันทึกการเข้า
chowarin
วีไอพี
member
***

คะแนน 22
ออฟไลน์ ออฟไลน์

กระทู้: 200



« ตอบ #28 เมื่อ: มิถุนายน 22, 2007, 09:03:31 am »

อันนี้คลาส เอ ครับเสียงดีแน่ๆๆ Grin
บันทึกการเข้า

เป็นคนเช่นไรย่อมเห็นคนอื่นเป็นเช่นนั้น
JUB
Full Member
member
**

คะแนน 78
ออฟไลน์ ออฟไลน์

กระทู้: 1154



เว็บไซต์
« ตอบ #29 เมื่อ: มิถุนายน 22, 2007, 07:56:03 pm »

w น้อยไปหน่อยนะครับแต่คงร้อนน่าดูเหมือนกัน
บันทึกการเข้า

www.dmx512.ueuo.com จำหน่ายบอร์ด DMX512 ราคาประหยัด
http://microcon99.blogspot.com โปรเจค ไมโครคอนโทรลเลอร์
www.facebook.com/mcu4live
tomk
member
*

คะแนน 2
ออฟไลน์ ออฟไลน์

กระทู้: 41


« ตอบ #30 เมื่อ: มิถุนายน 25, 2007, 09:12:33 am »

 Shocked Shockedใครที่มีวงวร power amp ที่ใช้ out put 2n3055 ช่วยลงให้หน่อยนะครับ  Cheesy
