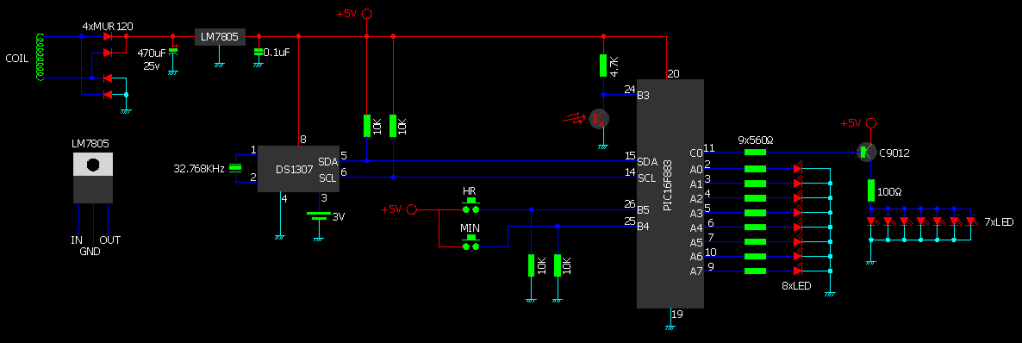

การทำงานของวงจร อัลตร้าฟาสไอโอด 4 ตัวเบอร์ MUR120 ต่อกันแบบบริจเพื่อเรกติไฟไฟจากคอล์ยแล้วถูกเรกกูเลทแรงดันที่ LM7805 เพื่อจ่ายไฟเลี้ยงให้กับวงจร จากนั้นการทำงานทุกอย่าง จะอยู่ที่ PIC16F883 ซึ่งจะทำงานตามโปรแกรมที่ถูกบันทึกเอาไว้ในตัวมัน ไอซีรีลไทม์ DS1307 จะทำหน้าที่นับเวลาแม้ว่าเราจะไม่ได้เสียบไฟเวลาก็จะยังเดินได้ต่อไปเพราะแบตเตอรี่แบคอัพ 3 โวลต์ก้อนเล็กที่ต่อเอาไว้ที่ขา 3 ของไอซี จากวงจรจะเห็นว่ามีโฟโต้ทรานซิสเตอร์อยู่ จะทำหน้าที่เช็คตำแหน่งจุดเริ่มต้น ของใบพัด ทำให้ตำแหน่งเริ่มต้นของตัวหนังสืออยู่ที่ตำแหน่งเดิมทุกรอบของมอเตอร์

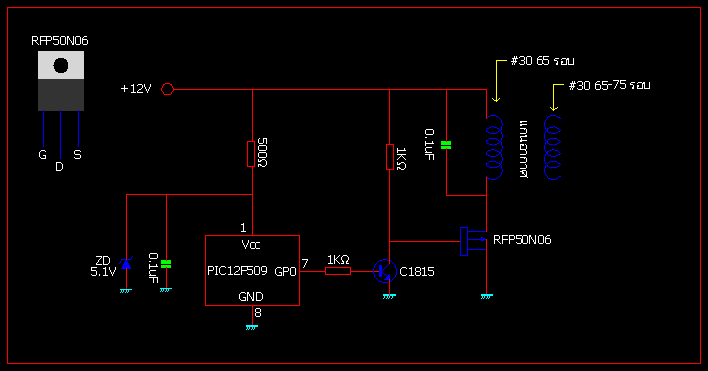

การทำงานวงจรของชุดจ่ายกำลังไฟเลี้ยงกัน จากรูปด้านล่าง จะเห็นว่าใช้ PIC12F509 เป็นตัวกำเหนิดสัญญาณพัลล์ ส่งให้ทรานซิสเตอร์ไดร์แล้วมอสเฟตจะเป็นตัวจ่ายกำลังไฟให้กับคอล์ย


การประกอบวงจรส่วนของใบพัด




การประกอบวงจร ส่วนจ่ายไฟให้วงจร


รูปขั้นตอนการพันคอล์ยส่งไฟไปหาใบพัด
นำพัดลมระบายความร้อน ตัวอย่างในรูป


ตัดโครงพัดลมออก


ตัดใบพัดของพัดลมออก


แต่งให้เรียบ แล้วพันทับด้วยกระดาษกาว


พันทับด้วยลวดเบอร์ 30 ประมาณ 70 รอบ




xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxx

ขั้นตอนการพันขดลวด เพื่อส่งไฟไปเลี้ยงบอร์ดวงจร
หาพลาสติกทรงกระบอกที่สวมเข้ากับมอเตอร์ได้พอดี
แล้วตัดให้ได้รูปในตัวอย่าง (ผมใช้กระบอกซิลิโคน)


พันด้วยกระดาษกาว แล้วใช้ลวดเบอร์ 30 พันทับจำนวน 60 รอบ


นำมาสวมกับมอเตอร์ แล้วให้หมุนมอเตอร์ดู ว่าเบียดกันหรือไม่
ถ้ามอเตอร์หมุนไม่สะดวก เบียดขอบ ให้แก้ไขแล้วติดกาวยึดไว้


ประกอบส่วนของใบพัดติดกับมอเตอร์ แล้วลองหมุนดู
ซึ่งความยากมันอยู่ขั้นตอนนี้นี่เอง
ถ้ามอเตอร์สั่น ให้หาอุปกรณ์มาถ่วง จนหมุนได้คล่อง และไม่สั่น

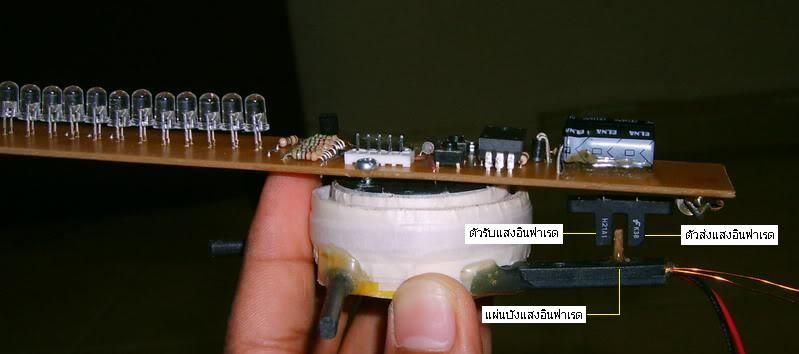

ติดตัวบังแสงให้ตรงร่องของเซนเซอร์อินฟาเรด ตามภาพ


อัพโหลดเฟิร์มแวร์เข้า Microcontroller


กับผลงานที่ได้


วีดีโอตัวอย่าง (ไม่ใช่วงจรที่ลงในบอร์ด)
http://www.youtube.com/watch?v=FiCgT3H-UCo
http://www.youtube.com/watch?v=3Bk8-LG3a08
http://www.youtube.com/watch?v=GYuLPLCSOl0

xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxx

ทำไมแกนของนาฬิกาใบพัดมีแกนเดียว แต่ตาคนเรามองเห็นเป็นภาพได้ ??
เท่าที่เคยอ่านเจอเขาว่ามาดังนี้...(ขออธิบายด้วยภาษาชาวบ้านนะครับ)
เลนส์แก้วตาของตาคนเรา จะสามารถคงภาพไว้ได้ 30 ms (ประมาณ 30-40ms)
นั่นคือถ้าเรากำลังมองดูปากกา 1 ด้ามที่ถือไว้อยู่ตรงหน้า แต่พอดึงปากกาออกไป
ภาพจะยังคงติดตาอยู่ประมาณ 30ms แล้วภาพปากกาจึงจะหายไป(1000ms = 1sec)

อ่านรายละเอียดอ่านได้จากที่นี่ครับ
http://www.electoday.com/bbs/viewthread.php?tid=5399

เมื่อเข้าใจสรีระของตาคนเราแล้ว มาดูนาฬิกาใบพัดของเรากันต่อครับ
ถ้าผมจะให้มันแสดงเลข 5 และ ก.ไก่ เหมือนในภาพ

เวลาใบพัดหมุนมาตรงตำแหน่งที่ 4 ไมโครก็จะสั่งให้หลอดที่ 1,4,5,6 ติดเป็นเวลาประมาณ 200us
พอใบพัดหมุนไปถึงตำแหน่งถัดไป ไมโครก็จะสั่งให้หลอดติดตามตำแหน่งในภาพ
ด้วยหลักการภาพติดตา แม้ว่ามอเตอร์หมุนผ่านไป 1 รอบแล้ว แต่ภาพหลอด LED ยังติดค้างที่ตาเรา
จึงทำให้มองเห็นเป็นถาพต่อเนื่อง เป็นตัวอักษร
พอใบพัดหมุนครบ 1 รอบก็จะใช้เวลาประมาณ 44 ms (มอเตอร์ 1350 rpm)

xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxx

แนวทางการออกแบบโปรแกรม

จากรูปด้านบน คือแนวทางที่ต้องนำมาคิด เพื่อการเขียนโปรแกรม
พื้นที่สร้างตัวอักษร คือพื้นที่เรากำหนดมาเอง จะให้เริ่มแสดงตัวอักษรที่ตำแหน่งใด และสิ้นสุดตำแหน่งใด
โดยการอ้างอิงตำแหน่งในการเริ่ม ถูกกำหนดด้วย ตัวรับ-ส่งอินฟาเรด
เมื่อมอเตอร์หมุนมาถึงตำแหน่งแผ่นบังแสงอินฟาเรด จะมีการเปลี่ยนแปลงสัญญาณทางลอจิก
เป็นการเตือนไมโคร ว่าถึงตำแหน่งเริ่มแสดงตัวอักษรแล้วนะ



จากภาพด้านบน แสดงการทำงานของตัวรับ-ส่งอินฟาเรด
ด้วยการทำงานของโฟโตทรานซิสเตอร์ ถ้ามีแสงอินฟาเรดมากระทบที่ตัวมัน มันจะทำหน้าที่เหมือนสวิทช์ ต่อวงจร
มันจะต่อขา INPUT ของไมโครลงกราวด์ แต่ถ้ามีแผ่นบังแสงอินฟาเรด มันก็จะตัดวงจร ทำให้ขา INPUT ของไมโคร
มีสถานะเป็นลอจิก 1 เพราะไฟจะวิ่งผ่าน R pull up มาจากทางไฟเลี้ยงวงจร 5 V

ดังนั้นจะมีการเปลี่ยนแปลงทางลอจิกดังนี้
ถ้ามอเตอร์หมุนมาตรงตำแหน่งแผ่นบังแสง ขา INPUT ของไมโครจะมีสถานะลอจิก 1
ถ้ามอเตอร์หมุนเลยตำแหน่งแผ่นบังแสงไปแล้ว ขา INPUT ของไมโครจะมีสถานะลอจิก 0

xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx x
xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx x

รูปด้านล่าง แสดงให้เห็นถึงโฟว์ชาร์ทการทำงานของโปรแกรมหลัก
ซึ่งแยกการทำงานออกเป็นบล๊อก แล้วมีการเรียกใช้แต่ละบล๊อกตามเงื่อนไข
บล๊อก หรือโปรแกรมย่อย จะมีเส้นสีเขียว เงื่อนไข จะมีเส้นมีม่วง
หลังจากทำความเข้าใจโปรแกรมหลักแล้ว จึงจะทำความเข้าใจการทำงานของแต่ละบล๊อก


รูปแสดงตัวอย่างโปรแกรมหลัก


รูปแสดงโปรแกรมย่อย (โปรแกรมแสดงตัวหนังสือ)
