มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« เมื่อ: มกราคม 17, 2007, 10:49:02 pm »

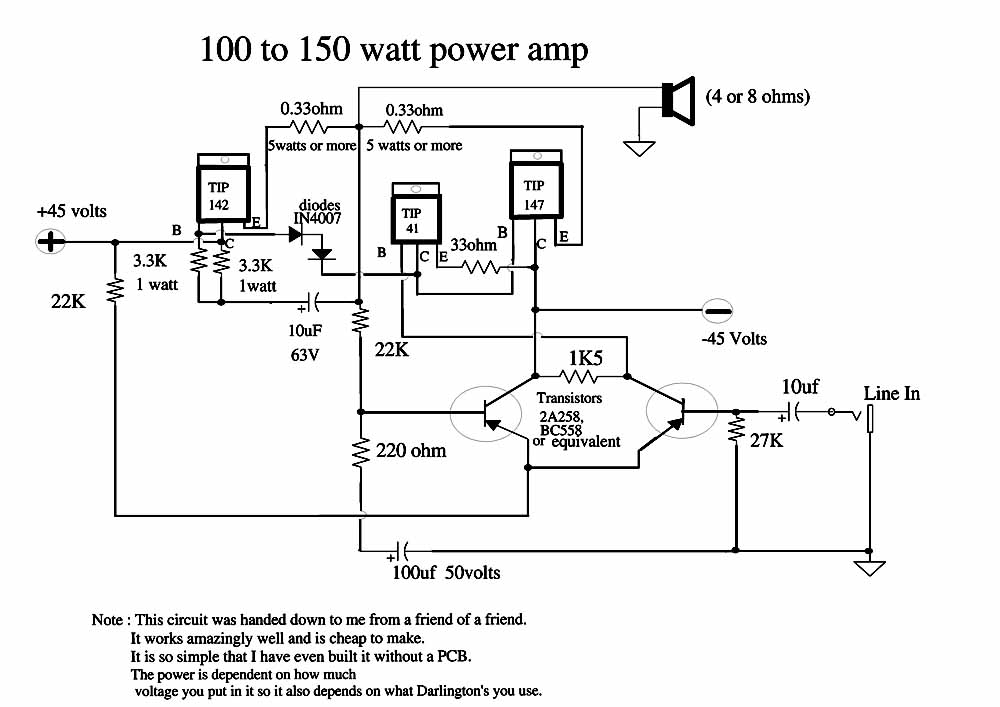

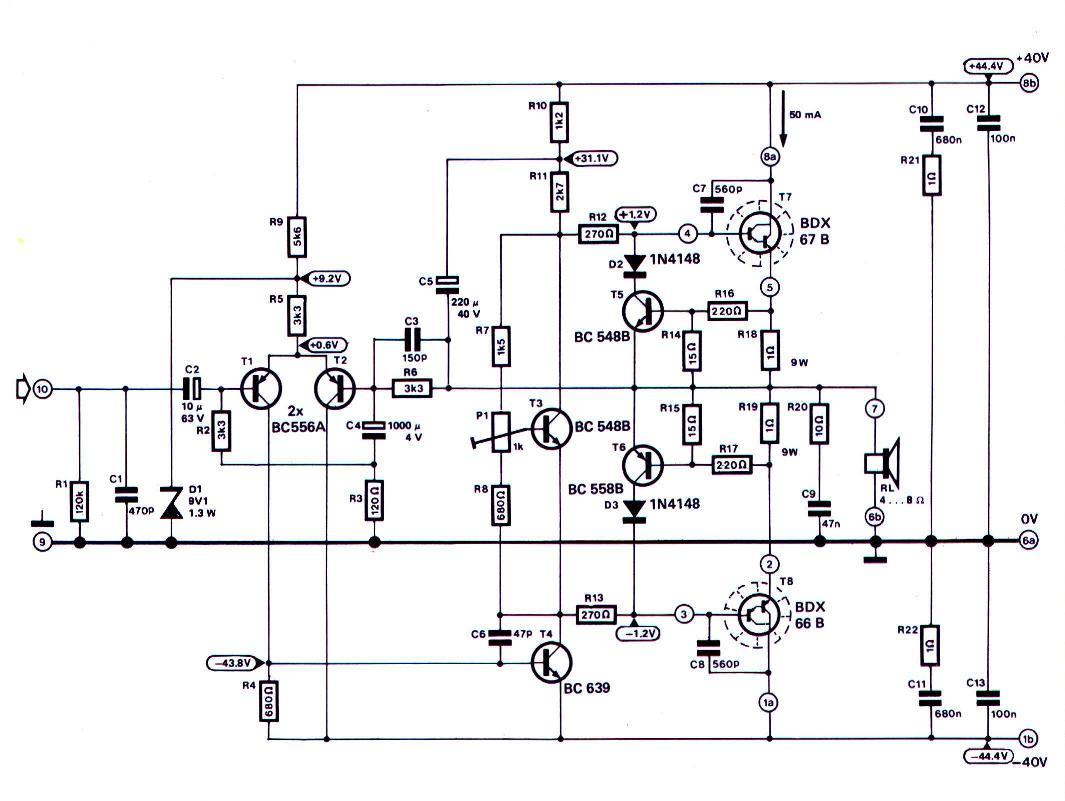

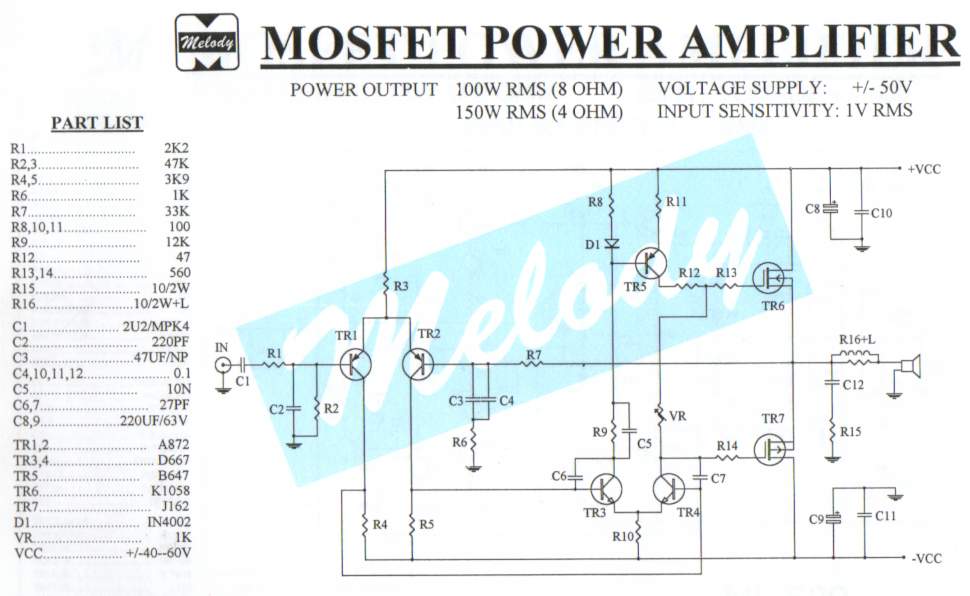

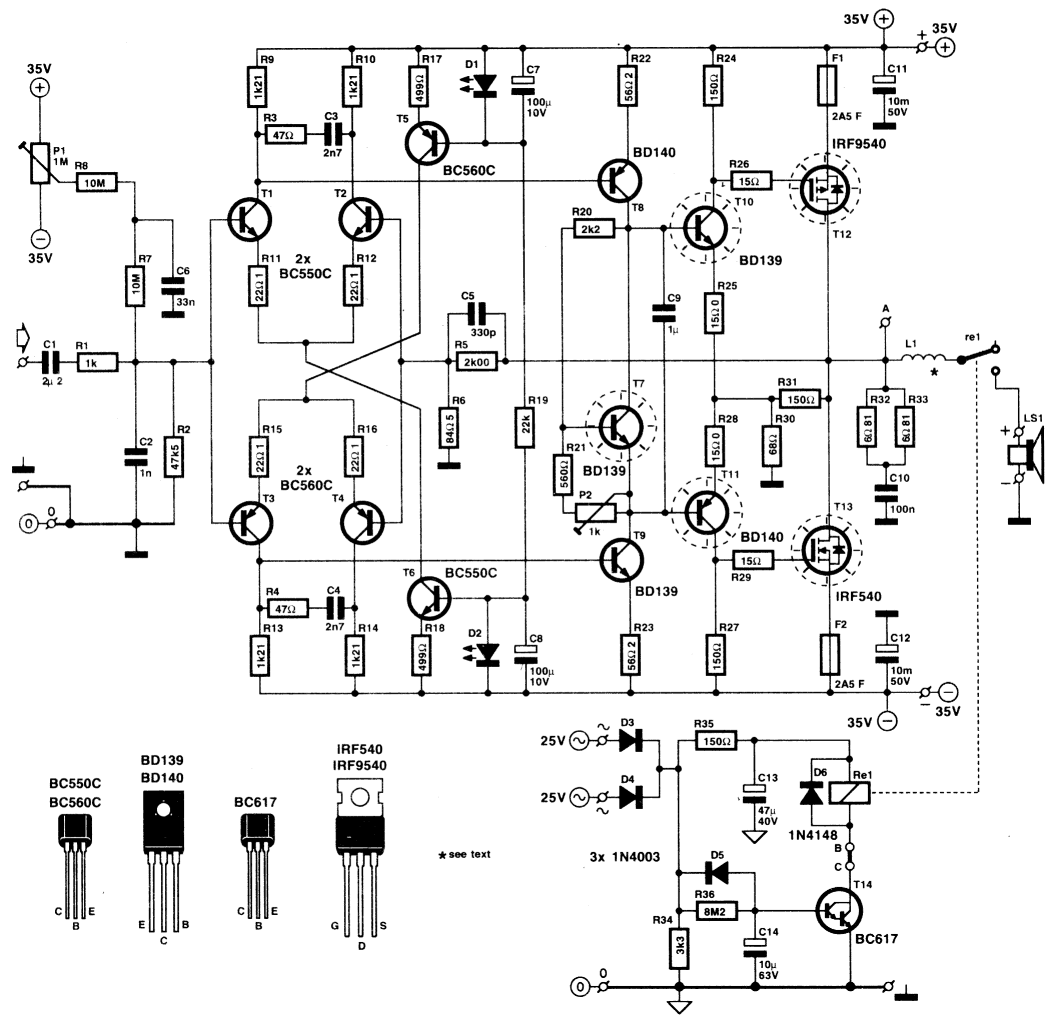

เริ่มจาก 100W เลยนะครับ

100-150W.jpg (68.57 KB, 1000x707 - ดู 4784 ครั้ง.) 100W mosfet.JPG (59.7 KB, 970x596 - ดู 4681 ครั้ง.)
	บันทึกการเข้า

รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #1 เมื่อ: มกราคม 17, 2007, 10:51:09 pm »

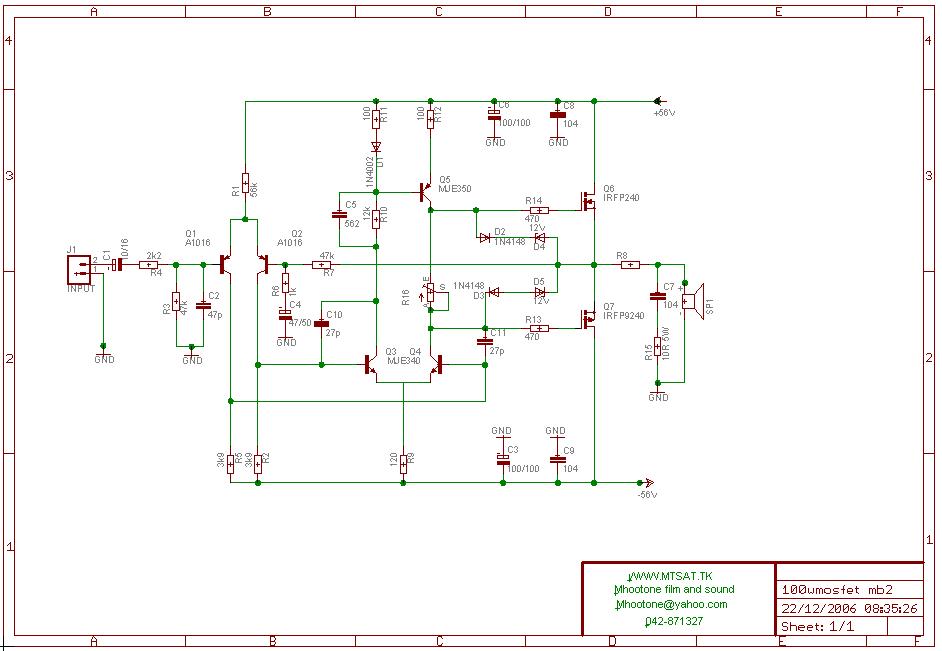

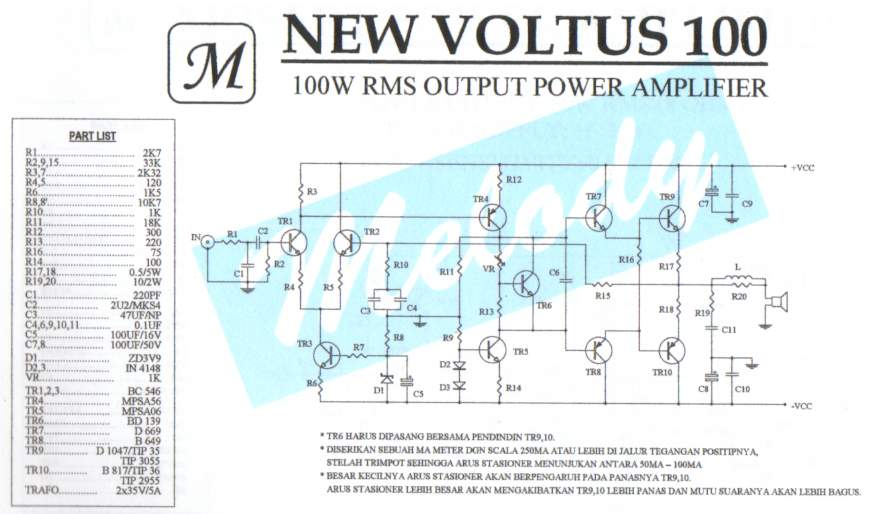

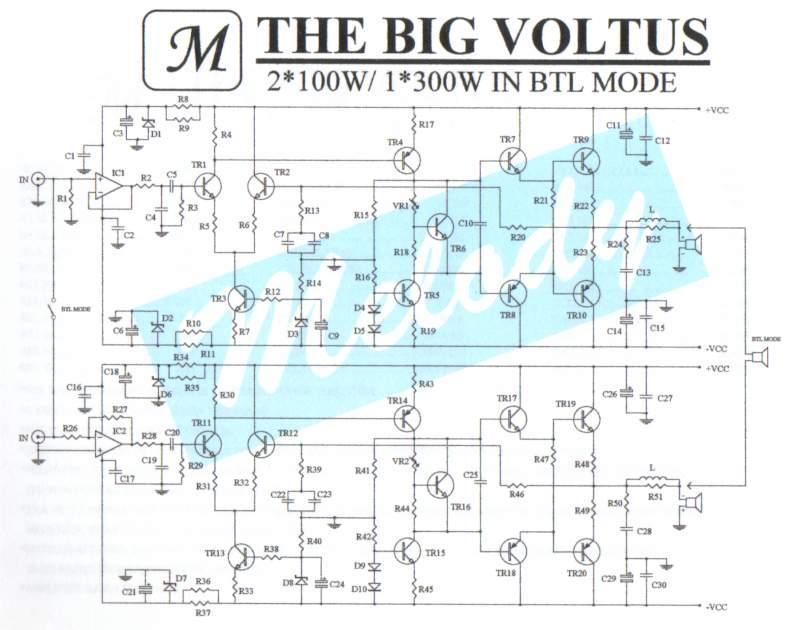

100W ต่อนะครับ

100W voltus.JPG (53.38 KB, 874x514 - ดู 4630 ครั้ง.) 100wmos.pdf (36.87 KB - ดาวน์โหลด 259 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #2 เมื่อ: มกราคม 17, 2007, 10:53:37 pm »

100W ต่อ

100wmos.pdf (36.87 KB - ดาวน์โหลด 122 ครั้ง.) 100wmosfet.JPG (65.2 KB, 942x651 - ดู 4672 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #3 เมื่อ: มกราคม 17, 2007, 10:55:47 pm »

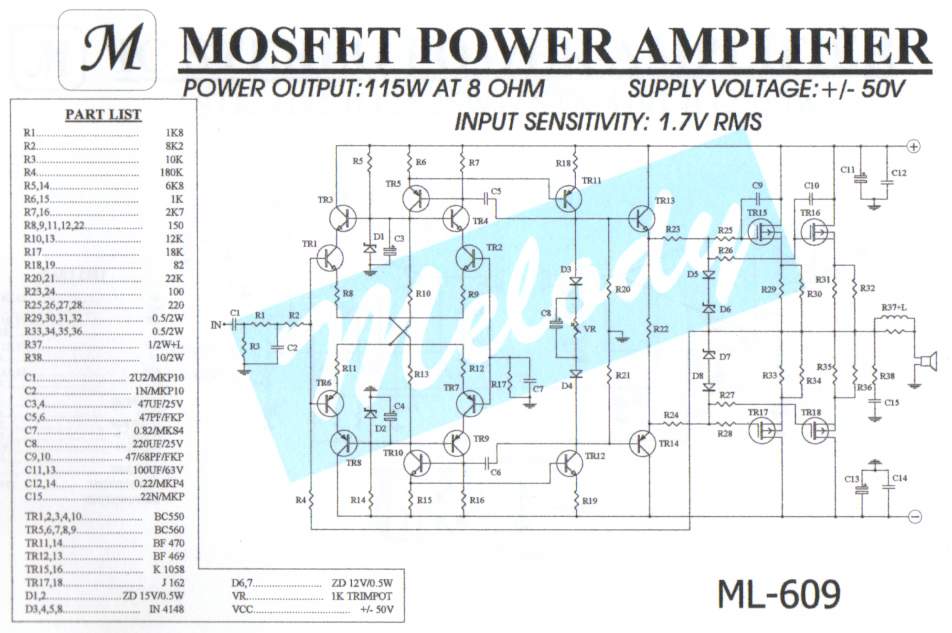

115W นะครับ

100WOTL..jpg (82.55 KB, 1080x702 - ดู 4735 ครั้ง.) 115W mosfet.JPG (73.51 KB, 952x633 - ดู 4611 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #4 เมื่อ: มกราคม 17, 2007, 10:57:39 pm »

คราวนี้ 120W นะครับ

120MOS.gif (87.01 KB, 1063x1017 - ดู 4511 ครั้ง.) 120W mosfet.pdf (55 KB - ดาวน์โหลด 220 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #5 เมื่อ: มกราคม 17, 2007, 11:00:05 pm »

120W ต่อ

	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #6 เมื่อ: มกราคม 17, 2007, 11:06:08 pm »

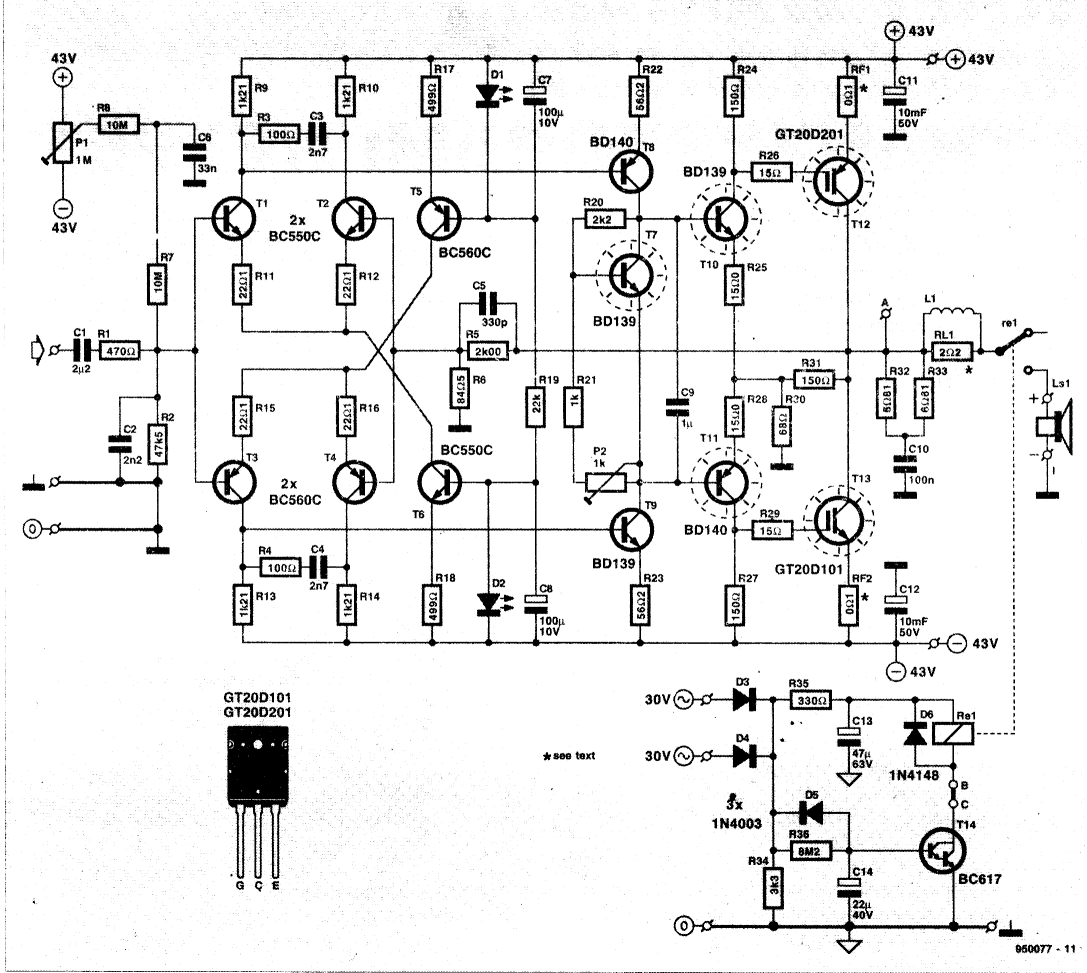

140-150W

140WIGB.gif (100.94 KB, 1087x973 - ดู 4469 ครั้ง.) 150W.gif (32.32 KB, 1141x787 - ดู 4345 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #7 เมื่อ: มกราคม 17, 2007, 11:07:42 pm »

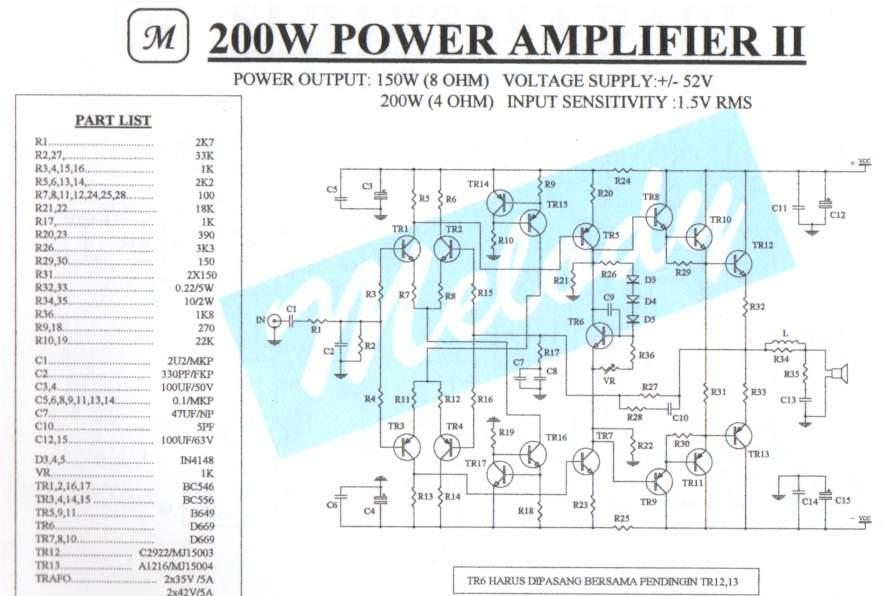

150W

150W BTL.JPG (61.61 KB, 794x630 - ดู 4429 ครั้ง.) 200w.JPG (69.2 KB, 890x596 - ดู 4378 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #8 เมื่อ: มกราคม 17, 2007, 11:09:37 pm »

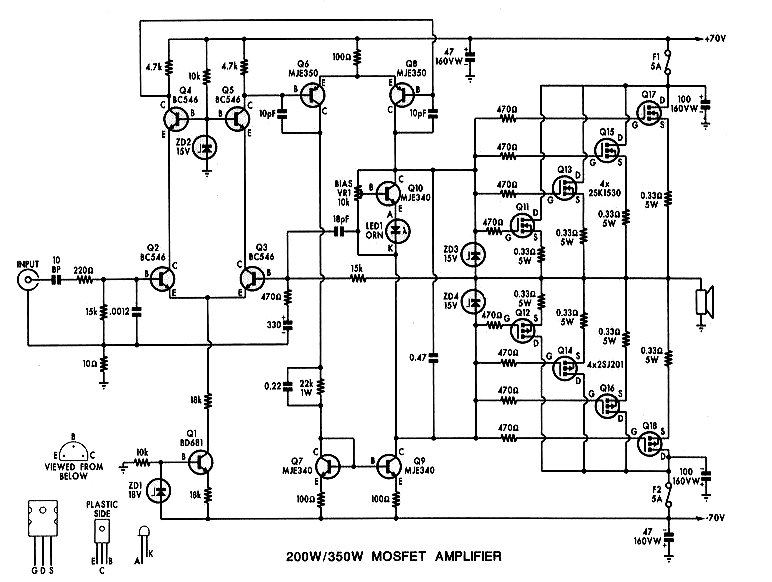

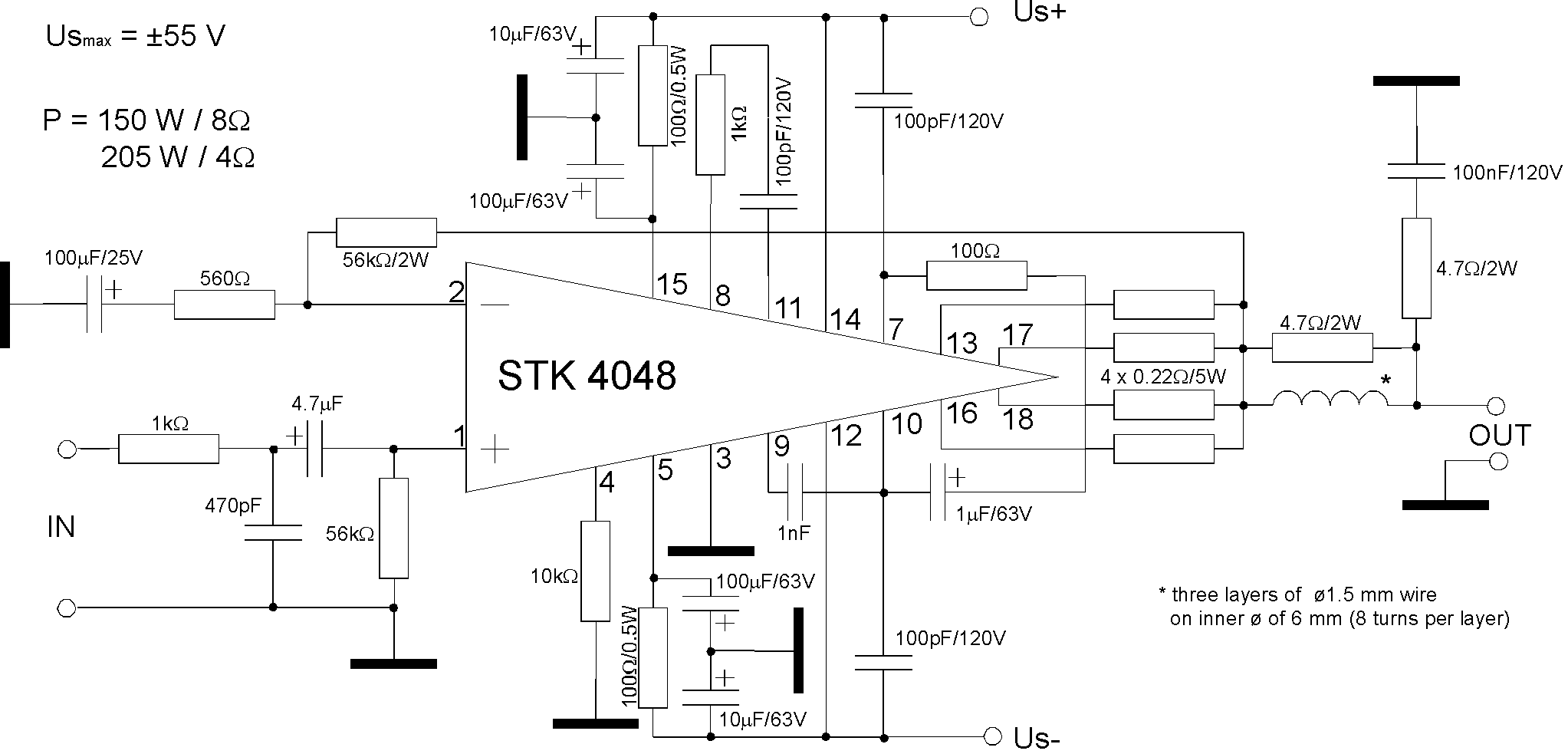

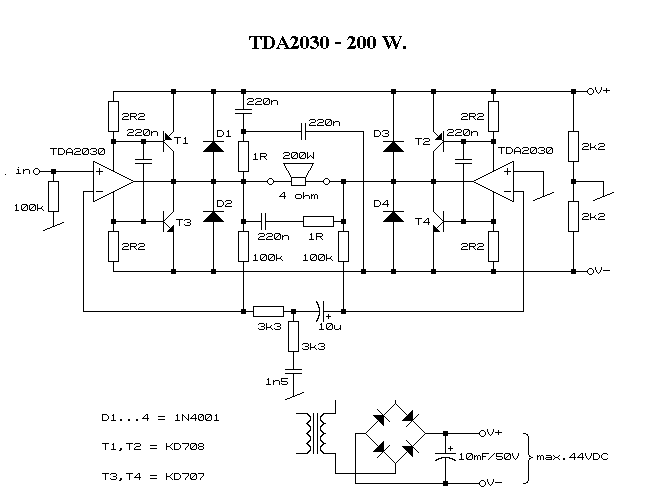

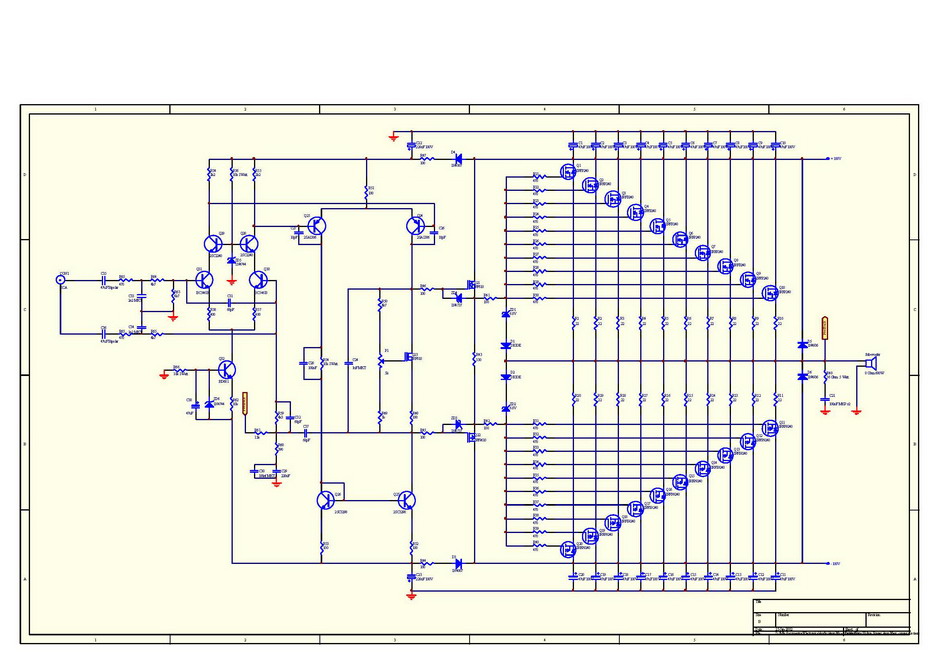

200W-230W

200W IC.GIF (8.67 KB, 653x490 - ดู 4306 ครั้ง.) 200Wstk4048.gif (30.97 KB, 2045x983 - ดู 4243 ครั้ง.) 230-400W.gif (76.57 KB, 1607x1206 - ดู 4252 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #9 เมื่อ: มกราคม 17, 2007, 11:11:34 pm »

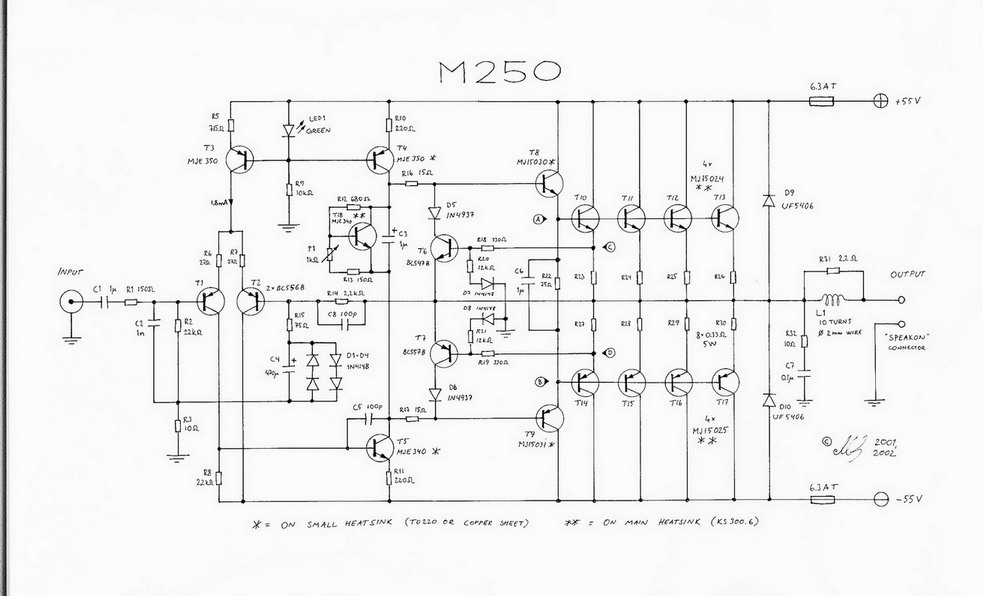

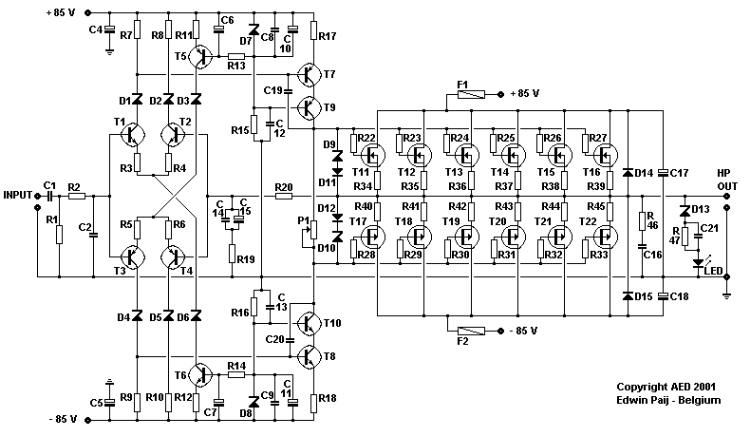

250-300W

250W%20amp.jpg (75.05 KB, 772x582 - ดู 4300 ครั้ง.) 300W.JPG (57.83 KB, 860x552 - ดู 4213 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #10 เมื่อ: มกราคม 17, 2007, 11:13:20 pm »

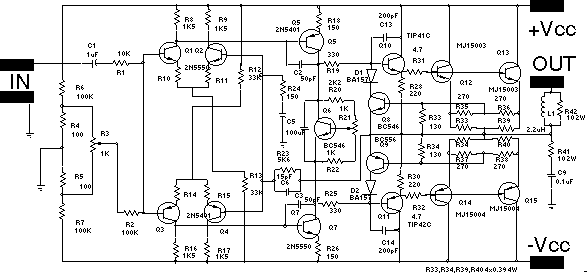

350-380W

350Wmos.gif (32.92 KB, 772x582 - ดู 4189 ครั้ง.) 360wamplifier.gif (46.44 KB, 750x436 - ดู 4194 ครั้ง.) 380wamplifier.gif (8.05 KB, 587x273 - ดู 4036 ครั้ง.)
	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #11 เมื่อ: มกราคม 18, 2007, 05:50:31 am »

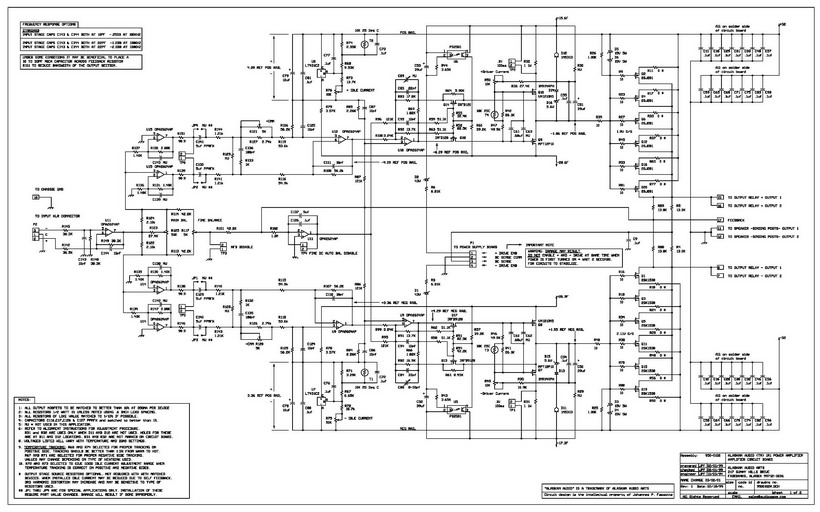

ที่เหลือที่เป็น file ใหญ่ ขนาด 120W-2KW load ที่นี่เลยครับ

http://www.upload.th.md/download.php?id=F4FD10CB


	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #12 เมื่อ: มกราคม 18, 2007, 08:43:51 am »

File ใต้หรือบนภาพที่เป็น pdf ก็เป็นวงจรอีกอันหนึ่ง ไม่ซ้ำกับ file ที่ติดอยู่ใต้รูป สามารถ load ได้นะครับ
อ้อ ผมเขียน120W-2KW ผิดนะครับ ที่จริงเป็น 120W-20KW ครับ


	บันทึกการเข้า

SYSTEM01

member

คะแนน2

ออฟไลน์

กระทู้: 30

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #13 เมื่อ: มกราคม 18, 2007, 01:26:46 pm »

IA-60 อิเกรตเตดแอมป์ Magnet ครับ

Magnet 04.jpg (42.46 KB, 795x730 - ดู 4025 ครั้ง.)
	บันทึกการเข้า

SYSTEM01

member

คะแนน2

ออฟไลน์

กระทู้: 30

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #14 เมื่อ: มกราคม 18, 2007, 01:38:04 pm »

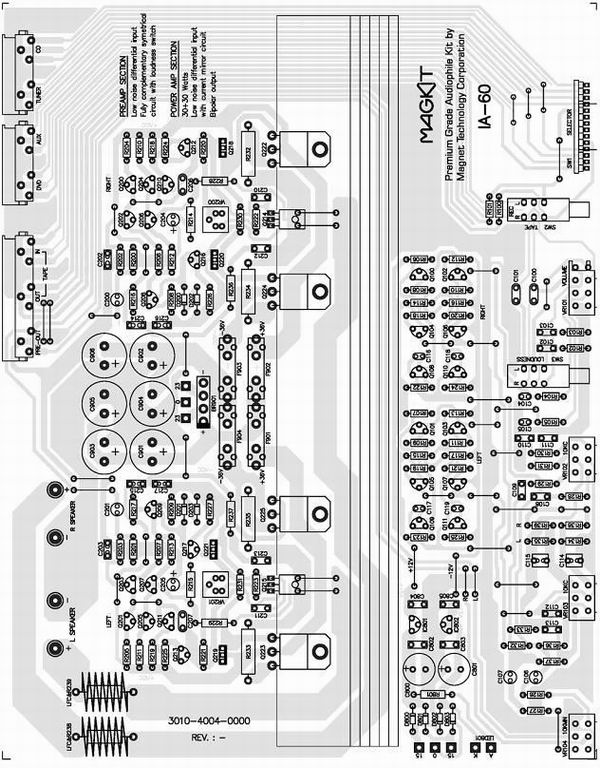

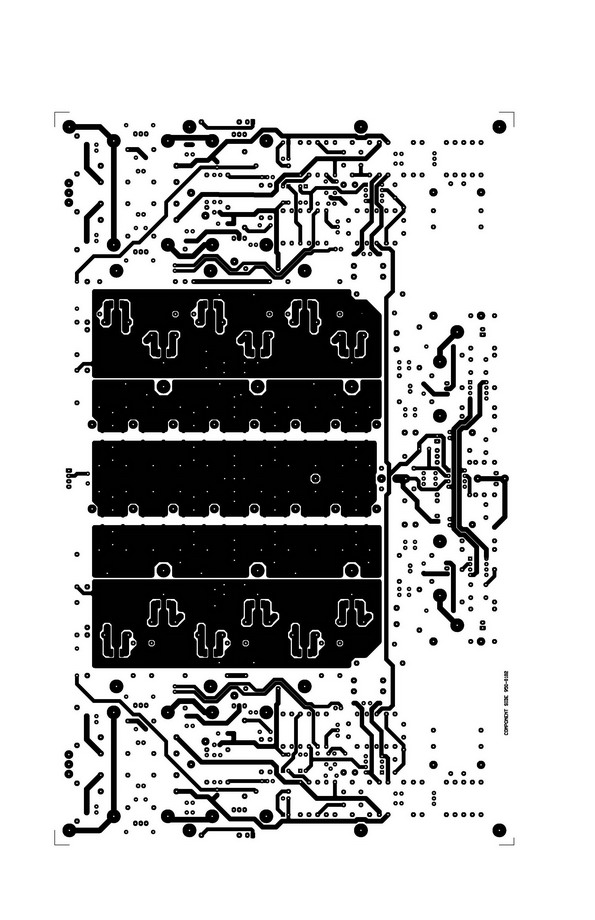

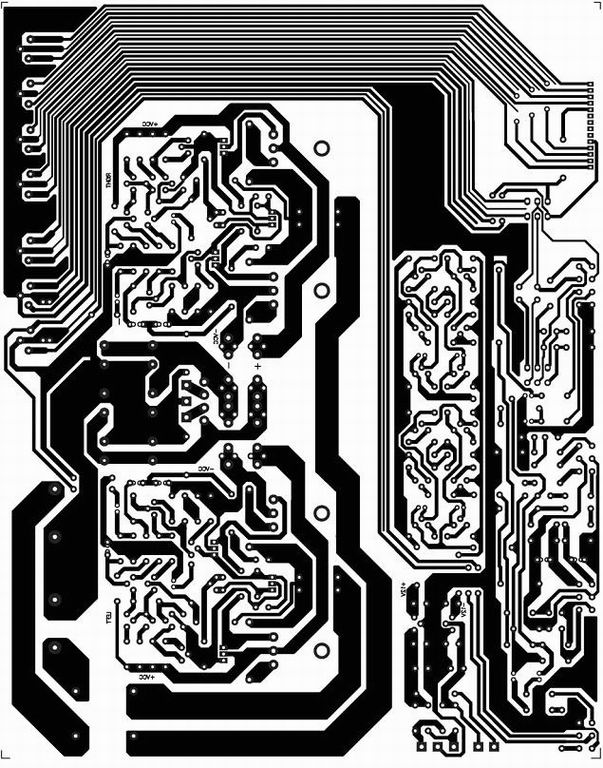

pcb

Magnet 02.jpg (122.96 KB, 603x768 - ดู 4005 ครั้ง.)
	บันทึกการเข้า

SYSTEM01

member

คะแนน2

ออฟไลน์

กระทู้: 30

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #15 เมื่อ: มกราคม 18, 2007, 01:40:24 pm »

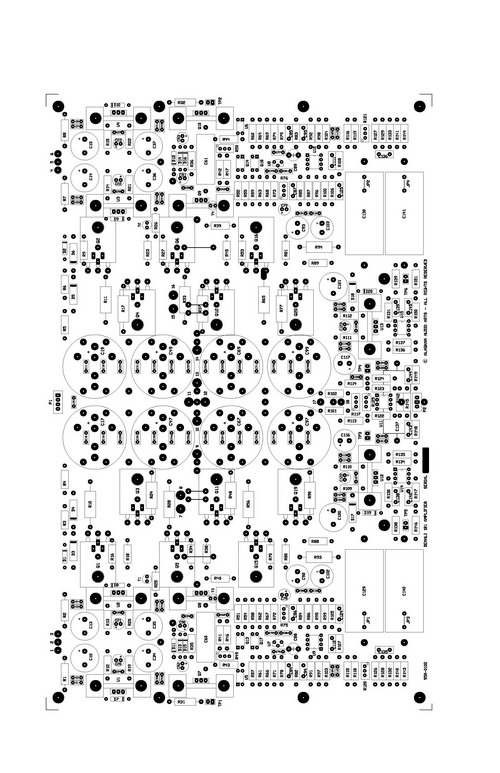

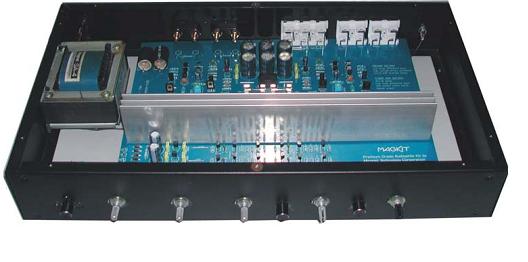

on pcb

Magnet 01.jpg (125.09 KB, 600x768 - ดู 4030 ครั้ง.)
	บันทึกการเข้า

SYSTEM01

member

คะแนน2

ออฟไลน์

กระทู้: 30

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #16 เมื่อ: มกราคม 18, 2007, 01:43:12 pm »

Magnet

Magnet 03.jpg (85.72 KB, 635x839 - ดู 3968 ครั้ง.) Magnet 05.jpg (21 KB, 528x262 - ดู 3953 ครั้ง.) อุปกรณ์.xls (23 KB - ดาวน์โหลด 211 ครั้ง.)
	บันทึกการเข้า

ช่วง กรุง

บุคคลทั่วไป

ช่วยผมด้วยครับ

« ตอบ #17 เมื่อ: มกราคม 18, 2007, 08:47:20 pm »

คือว่า ผมทำเครื่องขยายมาแล้ว 1 เครือง สำเร็จไป ผมเลยได้ใจทำอีก คราวนี้ทำเครื่อง เพาเวอร์แอมป์ 175-230 วัตต์ ปรากฎว่าไฟผิดหมดเลยตอนนี้ไม่ใด้ใส่เอ้าพุททั้ง 4 ตัวแล้ววัดไฟที่ตำแหน่ง-57 v เทียบกับขา cของ Q8 ใด้110 v และขา e ของQ8 ใด้ 27V ขา e ของQ7ใด้ 0.48vส่วนข้างบนวัดไฟ+57เทียบกับขา c ของQ6 ใด้ 0v และ Q11 ร้อนผมใช้เวลากับเครืองนี้นานแล้วครับผมทิ้งช่วงไปนานแล้วเพราะทำไม่สำเร็จวอนช่วยผมทีครับ จากหนังสือ รู้จริงทำใด้เครื่องขยายเสีอง ของ อ. เจน เครื่องขยายใบโพล่าร์ Cheesy


	บันทึกการเข้า

worathep-LSV team

.กลุ่มผู้มีน้ำใจงาม.
member

คะแนน712

ออฟไลน์

กระทู้: 5066

รุ่งเรืองอิเล็กทรอนิกส์

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #18 เมื่อ: มกราคม 19, 2007, 05:38:12 am »

เดี๋ยวช่างน้อยมาตอบให้ครับ ช่างน้อยชำนาญเรื่องเครื่องเสียงทุกชนิด


	บันทึกการเข้า

ohbird

member

คะแนน0

ออฟไลน์

กระทู้: 24

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #19 เมื่อ: มกราคม 19, 2007, 09:57:41 am »

อยากได้วงจร Bridge Mono จังเลยครับ จะเอา 100+100 เป็น 200W ขับซับตัวเดียวครับ


	บันทึกการเข้า

mosfet

member

คะแนน0

ออฟไลน์

กระทู้: 63

Re: มาช่วยกันรวบรวมวงจร power amp วัตต์สูงตั้งแต่ 100W ขึ้นไปกันดีกว่า

« ตอบ #20 เมื่อ: มกราคม 20, 2007, 05:09:33 am »

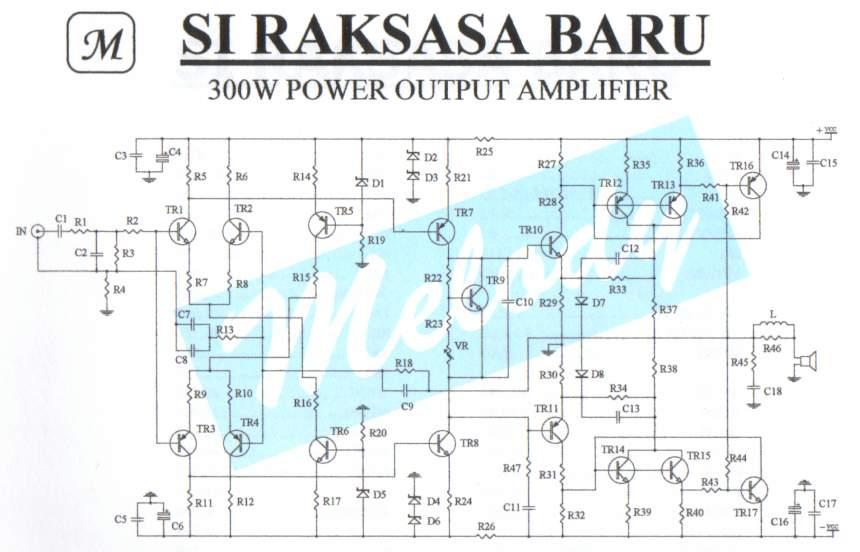

อยากจะรบวนท่านใด มี ลายปริ้น ของ 300 w siraksabaru และรายละเอียดเกี่ยวกับวงจร
หากไม่มีตัวนี้ เป็นวงจรตัวอื่นก็ได้ครับ 200-500 w อยากจะทำ ไว้ใช้เองครับ
Cheesy
