ผู้เขียน หัวข้อ: วงจร อินเวอร์เตอร์ เอามาฝาก  (อ่าน 69141 ครั้ง)
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน1161
ออฟไลน์ ออฟไลน์

กระทู้: 5142


086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.


อีเมล์
« เมื่อ: กุมภาพันธ์ 21, 2007, 05:06:17 PM »

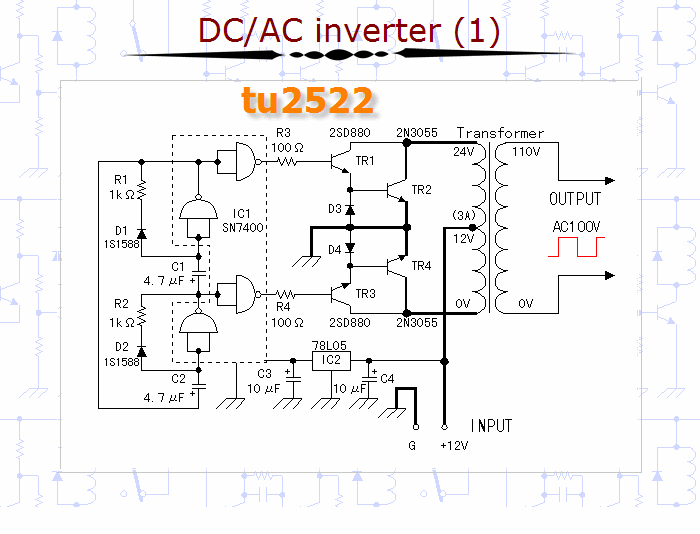

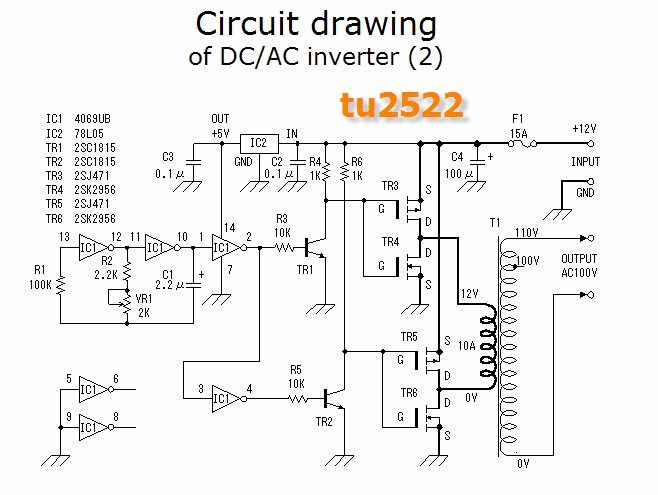

อยากให้ไฟออก 220V ก็ให้ใช้หม้อแปลง แบบ 220 ครับ Smiley


บันทึกการเข้า
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน1161
ออฟไลน์ ออฟไลน์

กระทู้: 5142


086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.


อีเมล์
« ตอบ #1 เมื่อ: กุมภาพันธ์ 21, 2007, 05:10:45 PM »
  Smiley
บันทึกการเข้า
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน1161
ออฟไลน์ ออฟไลน์

กระทู้: 5142


086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.


อีเมล์
« ตอบ #2 เมื่อ: กุมภาพันธ์ 21, 2007, 05:33:54 PM »
 Lips Sealed
บันทึกการเข้า
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน1161
ออฟไลน์ ออฟไลน์

กระทู้: 5142


086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.


อีเมล์
« ตอบ #3 เมื่อ: กุมภาพันธ์ 21, 2007, 05:39:09 PM »

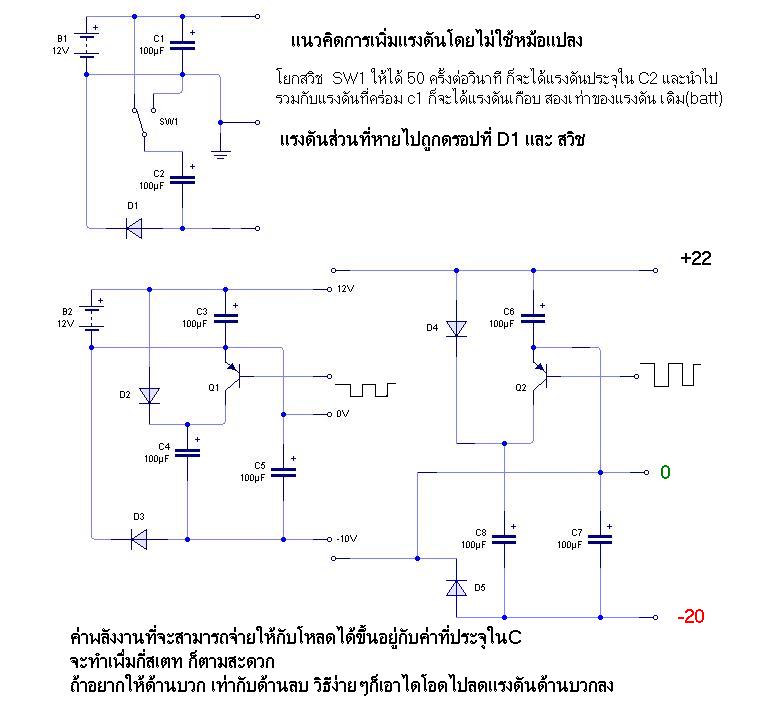

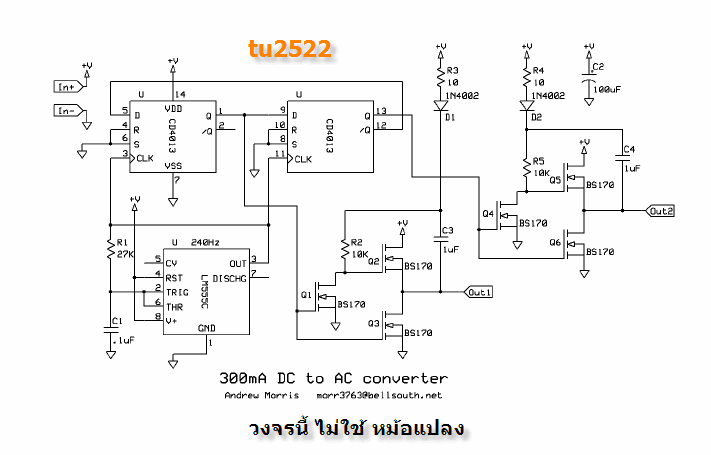

ตัวนี้ ชอบมาก ครับ  อินเวอร์เตอร์ แบบ ไม่ใช้หม้อ แปลง Embarrassed Embarrassed Embarrassed
บันทึกการเข้า
หลง สุรินทร์
วีไอพี
member
***

คะแนน96
ออฟไลน์ ออฟไลน์

กระทู้: 2441


ทีมงาน PS.SOUND
« ตอบ #4 เมื่อ: กุมภาพันธ์ 22, 2007, 01:10:04 AM »
มีลายวงจรไห้ผมทำไหมครับ ผมอยากทำตัวนี้ครับพี่
อ้างจาก: tu2522 ที่ กุมภาพันธ์ 21, 2007, 05:39:09 PM
ตัวนี้ ชอบมาก ครับ  อินเวอร์เตอร์ แบบ ไม่ใช้หม้อ แปลง Embarrassed Embarrassed Embarrassed
บันทึกการเข้า
รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน1161
ออฟไลน์ ออฟไลน์

กระทู้: 5142


086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.


อีเมล์
« ตอบ #5 เมื่อ: กุมภาพันธ์ 22, 2007, 01:24:02 AM »
มีแต่ ลายวงจร ครับ ส่วนลายปริ้น ต้องออกแบบเองครับ
บันทึกการเข้า
หลง สุรินทร์
วีไอพี
member
***

คะแนน96
ออฟไลน์ ออฟไลน์

กระทู้: 2441


ทีมงาน PS.SOUND
« ตอบ #6 เมื่อ: กุมภาพันธ์ 22, 2007, 03:38:43 AM »
ไม่เป็นไรครับ Cheesy เดี๋ยวผมจะออกแบบเองครับ Cheesy Cheesy
บันทึกการเข้า
รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
daranee
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 6


อีเมล์
« ตอบ #7 เมื่อ: มีนาคม 11, 2007, 07:46:10 PM »
 Smileyพี่มีวงจรแปลงไฟDC12V เป็น12-0-12 บ้างใหมครับ
ผมคิดไม่ออก ที่มันใช้ทรานซิสเตอร์ตัวคล้ายๆวงจรไฟกระพริบอ่ะ ครับ จะเอาไปใช้กับปรีรถยนต์ครับ
ช่วยด่วยนะครับ Cheesy
 Huh?
บันทึกการเข้า
prawit penboon
member
*

คะแนน35
ออฟไลน์ ออฟไลน์

กระทู้: 345


อีเมล์
« ตอบ #8 เมื่อ: มีนาคม 13, 2007, 02:26:58 PM »
ลองเอาไปคิดต่อได้ผลแล้วขอลอกมั่ง
บันทึกการเข้า
daranee
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 6


อีเมล์
« ตอบ #9 เมื่อ: มีนาคม 16, 2007, 04:40:55 PM »
 Smiley Smiley วงจรทีคิดไว้คือผมจะใช้สวิตซ์ชิ่งอ่ะครับโดยใช้ทรานซิสเตอร์2ตัว เพื่อจะสวิตซ์ชิ่งไปขดลวดครับผมแล้วไฟทีออกอีกฝั่งหนี่งเป็น12-0-12Vครับไฟที่เลี้ยงเข้ามา12-0Vครับ ช่วยหน่อนะครับผม Kiss
 Cheesy Smiley
บันทึกการเข้า
momename
member
*

คะแนน16
ออฟไลน์ ออฟไลน์

กระทู้: 219
« ตอบ #10 เมื่อ: เมษายน 06, 2007, 10:37:13 AM »
ลองดูวงจรนี้ http://www.elecfree.com/Inverter_12V_to_220V_100W-Transistor.php
ใช้ทรานซิสเตอร์ ไม่ง้อไอซี ขนาด 100W แน่ะ   Wink
บันทึกการเข้า
รวมวงจร อิเล็กทรอนิกส์
momename
member
*

คะแนน16
ออฟไลน์ ออฟไลน์

กระทู้: 219
« ตอบ #11 เมื่อ: พฤษภาคม 06, 2007, 09:57:22 PM »
หาลายปรินต์ให้แล้วนะ ลองทำดูจ๊ะ
http://www.elecfree.com/electronic/inverter-12v-to-220v-100w-transistor/
บันทึกการเข้า
รวมวงจร อิเล็กทรอนิกส์
mc_link_
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 39


อีเมล์
« ตอบ #12 เมื่อ: พฤษภาคม 08, 2007, 08:54:18 PM »
แบบไม่ใช้หม้อแปลงมีเอาต์พุตกี่วัตต์ครับ
บันทึกการเข้า
momename
member
*

คะแนน16
ออฟไลน์ ออฟไลน์

กระทู้: 219
« ตอบ #13 เมื่อ: กรกฎาคม 09, 2007, 12:47:47 PM »
วงจรอินเวอร์เตอร์ 100W ใช้ไอซี 4047 และทรานซิสเตอร์ 2N3055


Inverter 100W by IC 4047 + 2N3055 (with PCB)
http://www.elecfree.com/circuit/inverter-converter/inverter-100w-by-ic-4047-2n3055-with-pcb/
บันทึกการเข้า
รวมวงจร อิเล็กทรอนิกส์
TTRG
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 122


อีเมล์
« ตอบ #14 เมื่อ: พฤศจิกายน 14, 2007, 06:28:37 AM »
ขอหน่อยครับผมต้องการมากครับผมมีแบบเดียว
บันทึกการเข้า
