Power amp รถยนต์ใช้ไฟ 12 โวลต์ เอาแบบง่ายๆ แต่วัตต์สูงๆ มีไหมๆๆๆๆ
LSVคลังสมองออนไลน์ "ปีที่14" » เครื่องเสียงรถยนต์ » ♫วงจรเครื่องเสียงรถยนต์ » หัวข้อ: Power amp รถยนต์ใช้ไฟ 12 โวลต์ เอาแบบง่ายๆ แต่วัตต์สูงๆ มีไหมๆๆๆๆ
หน้า: [1] 2   ลงล่าง
  พิมพ์
ผู้เขียน หัวข้อ: Power amp รถยนต์ใช้ไฟ 12 โวลต์ เอาแบบง่ายๆ แต่วัตต์สูงๆ มีไหมๆๆๆๆ  (อ่าน 45809 ครั้ง)
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« เมื่อ: ตุลาคม 04, 2007, 10:16:20 AM »

 Grin คือแบบว่ามือใหม่จริงๆ และยังงงๆ กับห้องต่างๆ ในบอร์ดด้วยครับ
เลยขอเข้าห้องนี้ดีกว่า
เอาเป็นว่าขอกันง่ายๆเลยครับว่า ขอวงจรและลายปรินซ์ Power amp รถยนต์ใช้ไฟ 12 โวลต์ เอาแบบง่ายๆ แต่วัตต์สูงๆ ไม่ต้องมีสวิตชิง ไม่ต้องใช้ไฟเกิน 12 โวลต์ เพราะรถคันเล็กครับ
ขอบคุณล่วงหน้าหลายๆ เด้ออ้าย. Cheesy


บันทึกการเข้า

rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #1 เมื่อ: ตุลาคม 04, 2007, 05:10:27 PM »

ขอวงจรและลายปรินซ์ Power amp รถยนต์ใช้ไฟ 12 โวลต์ เอาแบบง่ายๆ แต่วัตต์สูงๆ เท่าที่จะทำได้ครับ
บันทึกการเข้า
sab
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 170


« ตอบ #2 เมื่อ: ตุลาคม 05, 2007, 07:35:22 AM »

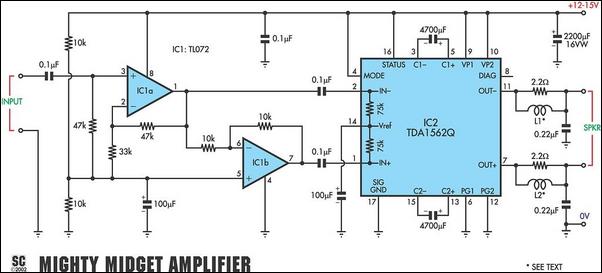

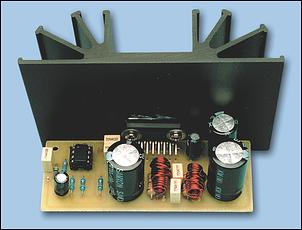

70 วัตต์
อุปกรณ์
Semiconductors
1 - TL072 dual FET op amp (IC1)
1 - TDA1562Q BTL power amplifier (IC2)
Capacitors
2 - 4700uF 16VW PC-mount electrolytic
1 - 2200uF 16VW PC-mount electrolytic
2 - 100uF 25VW PC-mount electrolytic
2 - 0.22uF MKT polyester
4 - 0.1uF MKT polyester
Resistors (0.25W 1%)
2 - 47k
4 - 10k
1 - 33k
2 - 2.2 1W
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #3 เมื่อ: ตุลาคม 05, 2007, 08:00:03 AM »

Thank you Krab K.Sab,
I think you are very exellence in Thai reading. Embarrassed
บันทึกการเข้า
sab
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 170


« ตอบ #4 เมื่อ: ตุลาคม 08, 2007, 08:06:01 AM »

never mind. Smiley Embarrassed
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #5 เมื่อ: ตุลาคม 08, 2007, 01:45:16 PM »

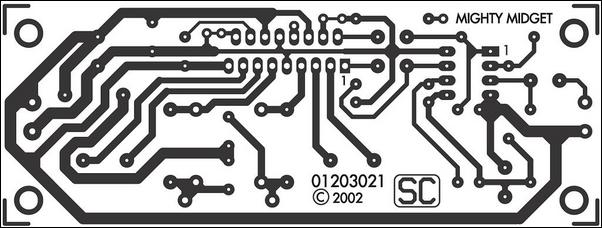

ขอขนาดแผ่นปรินซ์ด้วยครับ Cry
บันทึกการเข้า
sab
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 170


« ตอบ #6 เมื่อ: ตุลาคม 08, 2007, 05:37:10 PM »

ขนาดจริงไม่รู้เหมือนกันครับได้มาเท่านี้ต้องย่อ-ขยายแล้วพิมพ์ออกมาเทียบว่าใส่ขาไอซีได้หรือปล่าว
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #7 เมื่อ: ตุลาคม 09, 2007, 07:55:40 AM »

OK.Krab.  Cheesy
บันทึกการเข้า
ekk_nak
ชุมชนคนรักอาชีพช่าง
member
*

คะแนน23
ออฟไลน์ ออฟไลน์

กระทู้: 358


♣ อย่าลืม ♣ ♥ คำขอบคุณ ♥


เว็บไซต์ อีเมล์
« ตอบ #8 เมื่อ: ตุลาคม 17, 2007, 06:35:56 PM »

ใครทำแล้วบ้างวงจรนี้ ช่วยบากหน่อยว่าเป็นอย่างไรบ้าง Cool Sad
บันทึกการเข้า

patta
member
*

คะแนน6
ออฟไลน์ ออฟไลน์

กระทู้: 127


การให้วิชาความรู้ คือ การให้ที่ยิ่งใหญ่


เว็บไซต์ อีเมล์
« ตอบ #9 เมื่อ: พฤศจิกายน 19, 2007, 08:03:56 AM »

ที่อมรมีครับ class h 70 วัตต์ Sad Cheesy
บันทึกการเข้า

หจก.พัดแซทเทิลไลท์ ติดตั้งจานดาวเทียมและกล้องวงจรปิด 0846529479 เพิ่มช่อง บอล ESPN&Star Sport เข้ากับหอพัก คอนโด อพาร์ทเม็นท์  ออกแบบ วางระบบหอพัก ตามความต้องการ ติดตั้งและแก้ไขงานระบบทีวีรวม เพิ่มจุดUBC ดุหลายๆจุด 2-8จุด  (www.patsat.net)
ทีวีรวม 4ช่อง,6ช่อง,8ช่อง,10ช่อง,16ช่อง,20ช่อง,25ช่อง,32ช่อง
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #10 เมื่อ: พฤศจิกายน 27, 2007, 07:50:02 AM »

Class H มันเหมาะสำหรับความถี่ต่ำหรือเปล่าครับ กะว่าจะเอาไปขับซับดอกเล็กๆ ประมาณ 6-8 นิ้ว โดยต่อจากวงจรซับวูฟเฟอร์ฟิลเตอร์อีกที ตอนนี้กำลังจะกัดลายปรินซ์แล้วคร้าบบบบ
บันทึกการเข้า
fhon
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 139


อีเมล์
« ตอบ #11 เมื่อ: ธันวาคม 20, 2007, 09:49:29 AM »

ลองทำแล้วครับเสียงใช้ได้เลยทีเดียว ใช้ขับ6x9ครับ
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #12 เมื่อ: ธันวาคม 20, 2007, 12:34:36 PM »

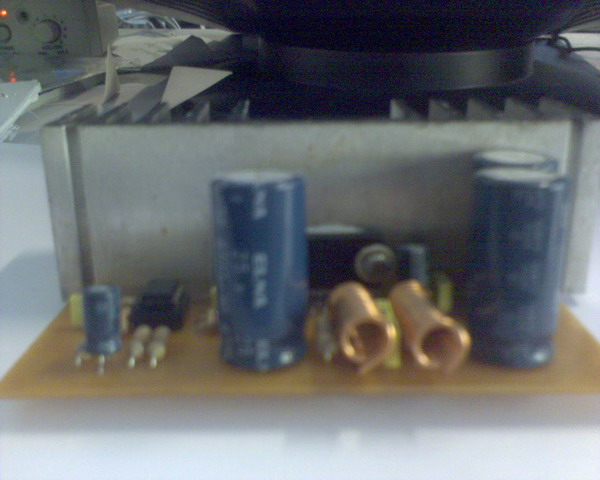

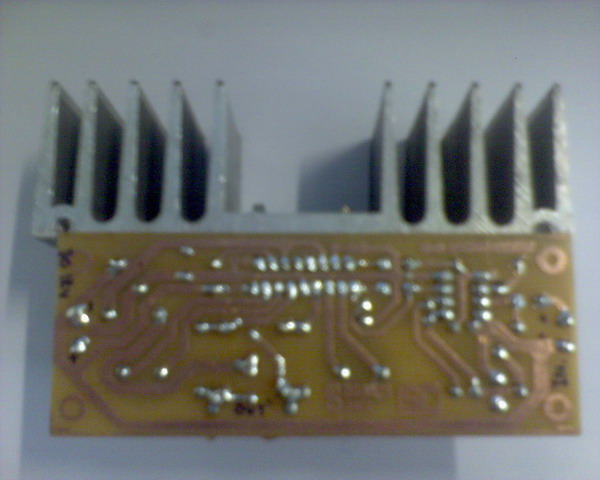

ทำเสร็จแล้วเหมือนกันครับ วันที่ลองก็ใช้ลำโพงบ้าน 8 นิ้ว 8 โอห์มไปเทสต์เสียง ก็โอเคเลย  ถ้าได้ลำโพงสัก 4 โอห์ม 8-10 นิ้วมาลองก็คงสะใจกว่านี้
บันทึกการเข้า
sine1984
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 11


อีเมล์
« ตอบ #13 เมื่อ: ธันวาคม 23, 2007, 01:51:49 PM »

มัน mono หรอครับ  แล้วจะดันให้ได้ 100w ได้ป่าวอะครับ
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #14 เมื่อ: ธันวาคม 25, 2007, 08:45:38 AM »

ผมดูใน Data sheet แล้ว มันสูงสุดได้แค่ 70 วัตต์เองครับ ไม่มีการบริดส์วงจรให้ดูด้วย หรือท่านอื่นๆ ว่ายังไงครับ
แต่สำหรับผมแล้ว ถ้าได้ 70 วัตต์จริงก็หูหนวกแล้วครับ และไม่คิดจะแบ่งปันเสียงให้ชาวบ้านด้วย กลัวเขาด่าครับ Shocked
บันทึกการเข้า
anatomy2
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 244


จงยืนด้วยเท้าของตัวเอง

electronic_medical2@hotmail.com emergency_anatomy2@hotmail.com
อีเมล์
« ตอบ #15 เมื่อ: ธันวาคม 25, 2007, 12:25:55 PM »

หากจะนำวงจรนี้ไปขับโหลดสัก16โอห์ม จะได้ไหมครับแล้วจะเกิดผลเสียกับวงจรไหม แล้วจะเหลือกันสักกี่วัตต์ครับ
บันทึกการเข้า

แม้ว่าหนทางจะลำบากแค่ไหนจะขอฝ่าฟันไปให้ถึงฝัน
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #16 เมื่อ: ธันวาคม 25, 2007, 03:24:57 PM »

Plaese see below,
http://www.datasheetcatalog.com/datasheets_pdf/T/D/A/1/TDA1562Q.shtml
บันทึกการเข้า
sine1984
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 11


อีเมล์
« ตอบ #17 เมื่อ: ธันวาคม 25, 2007, 07:36:01 PM »

อีก1คำถามครับ

ถ้าใช้ไฟจากแบตแห้ง 12 v   จะเปิดได้นานไหม ดอก6  1ดอก

แล้วจะใช้แบตกี่แอมคับ


บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #18 เมื่อ: ธันวาคม 26, 2007, 07:02:28 AM »

ตอนนี้ผมกำลังแก้ปัญหาจากการต่อโดยตรงกับแบตฯรถอยู่ เนื่องจากมีเสียงฮัมดังมากๆ เลยคิดที่จะยกเอาแบตฯ เล็กๆอีกสักลูกเข้าไปจ่ายไฟเอง (เสียงฮัมจะไม่มีเลย หรือน้อยลงมาก) แต่ตอนที่ผมลองต่อกับเครื่องจ่ายไฟภายนอกผมก็ใช้ 12V 5 A เองนะครับ คิดว่าเอาแบตฯ สัก 5 แอมป์ขึ้นก็พอ Sad
บันทึกการเข้า
slipper
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 1


อีเมล์
« ตอบ #19 เมื่อ: กุมภาพันธ์ 03, 2008, 11:43:41 PM »

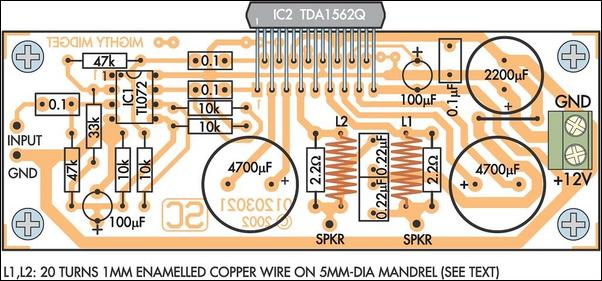

L1, L2 ลวดเบอร์อะไรครับ พันกี่รอบครับ
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #20 เมื่อ: กุมภาพันธ์ 15, 2008, 12:50:46 PM »

ลวด 1 มม. พัน20รอบ บนแกน 5 มม. ครับ (ผมพันบนแท่งดินสอครับ)
บันทึกการเข้า
nmhh
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 1


« ตอบ #21 เมื่อ: มีนาคม 11, 2008, 10:01:21 AM »

C 4700 uf 2 ตัว ในวงจรทำหน้าที่อะไรคับ  เพิ่มค่าให้มากขึ้นได้ไหม  (ผมเข้าใจว่ามันเป็นตัวเก็บแรงดันไฟ) Sad
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #22 เมื่อ: มีนาคม 22, 2008, 12:14:27 PM »

C 4700 uf 2 ตัว ในวงจรทำหน้าที่อะไรคับ  เพิ่มค่าให้มากขึ้นได้ไหม  (ผมเข้าใจว่ามันเป็นตัวเก็บแรงดันไฟ) Sad

ลองเปลี่ยนดูหลายๆค่าครับ ผมหูไม่ทองเท่าไหร่ เลยไม่รู้ว่ามันแตกต่างกันหรือไม่ แต่ผมก็เข้าใจว่าถ้าค่าเยอะก็ยิ่งดีนะครับ
บันทึกการเข้า
soกุน
member
*

คะแนน7
ออฟไลน์ ออฟไลน์

กระทู้: 168


sokul shop car audio


อีเมล์
« ตอบ #23 เมื่อ: มีนาคม 22, 2008, 01:05:16 PM »

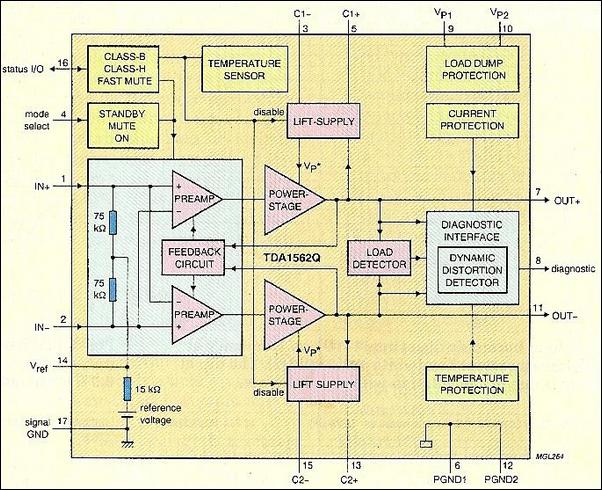

ดูจากโครงสร้างภายใน น่าจะเป็นตัว C  ใน ภาค Power supply ไง
บันทึกการเข้า

sokul   shop    car  audio  in lumphun
AudioX
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 146



เว็บไซต์ อีเมล์
« ตอบ #24 เมื่อ: เมษายน 18, 2008, 01:32:47 PM »

วงจรชุดนี้ใช้ได้ดีทีเดียวเลยครับ ผมทำไว้ใช้ในบ้าน 2 ชุด ติดพัดลมตัวเล็กๆไว้ที่ฮีติ้งค์หมดปัญหาเรื่องความร้อนไปเลยครับ
บันทึกการเข้า

สนใจร่วมงานกับ AGEL นิมนต์เลยครับ
http://agelpeak.co.cc

http://sivakorn.co.cc/
empnuy
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 3


อีเมล์
« ตอบ #25 เมื่อ: พฤษภาคม 04, 2008, 08:51:39 AM »

ขอถามนะคับ  คือว่า ผมลองทำเล่นแล้วไม่มีขดลวด เปิดจน C ที่เอาท์พุทมันระเบิดตัวนึงคับ เศร้าจัง (อยากลองเปิด แต่หาขดลวดไม่ได้ รีบ อยากลอง) อยากถามว่ามันระเบิด เพราะไม่มีขดลวดหรือ เพราะว่าผมทำไม่สมบูรณ์คับ  งง
บันทึกการเข้า
empnuy
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 3


อีเมล์
« ตอบ #26 เมื่อ: พฤษภาคม 04, 2008, 11:50:25 AM »

 Sad ใส่ c ผิดขั้วอะรู้ละ  Wink
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #27 เมื่อ: พฤษภาคม 04, 2008, 06:17:02 PM »

Sad ใส่ c ผิดขั้วอะรู้ละ  Wink

ทดสอบเสียงหรือยังครับ ผ่านไหม
หวังว่าคงไม่ระเบิดอีกนะครับ
บันทึกการเข้า
empnuy
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 3


อีเมล์
« ตอบ #28 เมื่อ: พฤษภาคม 11, 2008, 06:13:18 PM »

ทดสอบเสียงหลังจากแก้ไขข้อผิดพลาดแล้วครับ ใช้ได้ดีมากเลยครับ ถูกใจขอบคุณมากๆเลยครับ
บันทึกการเข้า
