ผู้เขียน หัวข้อ: มาช่วยออกแบบ SWITCHING 2400W @ +90 0 -90 vdc กันนะครับ  (อ่าน 41420 ครั้ง)
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« เมื่อ: กันยายน 03, 2008, 12:32:33 PM »

  ลองคำนวนดูนะครับ ว่าจะใช้ อะไรอยางไงครับ

                   Diod  ไฟ  310  volt  กี่แอมป์ครับ

                   Capasistor ไฟ 310 volt ค่าเท่าไรดีครับ

                  ใช่ภาค   osc  แบบไหนดี ความถี่เท่าไรครับ

                   ใช่  เฟส เบอร์ไรดีครับ

                   แกน เบอร์ไรดีครับ ลวดเบอร์อะไรพันกี่ลอบครับ

                  Diod  falt กีแอมป์  เบอร์อะไรครับ

ช่วยกันนะครับท่านผู้รู้  เยี่ยมมาก เยี่ยมมาก


บันทึกการเข้า

worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
*

คะแนน712
ออฟไลน์ ออฟไลน์

กระทู้: 5066


รุ่งเรืองอิเล็กทรอนิกส์


อีเมล์
« ตอบ #1 เมื่อ: กันยายน 03, 2008, 01:38:07 PM »

งานออกแบบเป็นงานของวิศวกรครับ
ต้องมีการคำนวณมากครับ
บันทึกการเข้า

รับซ่อม TV-computer                    มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์      มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ             มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #2 เมื่อ: กันยายน 03, 2008, 06:04:51 PM »

ก็อยากนำความรู้หลายๆๆคนที่มารวมกันครับ

เผื่อมีอะไรไหม่ๆ  ที่คนอื่นไม่รู้มาลกเปรียนกันครับ

จะเป็นไงลองดูหน่อยนะครับ ขอบคุณ ขอบคุณ

 ดีใจจัง ดีใจจัง THANK!! THANK!! THANK!! THANK!! ดีใจจัง ดีใจจัง
บันทึกการเข้า
Nimit( Un )
member
*

คะแนน442
ออฟไลน์ ออฟไลน์

กระทู้: 3479


« ตอบ #3 เมื่อ: กันยายน 03, 2008, 09:21:52 PM »

งานออกแบบเป็นงานของวิศวกรครับ
ต้องมีการคำนวณมากครับ
คำถามแบบนี้พี่วรเทพเคยเจอมาแล้วไม่ใช่หรือครับ สมัยก่อนนี้ ฉงน
บันทึกการเข้า
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
*

คะแนน712
ออฟไลน์ ออฟไลน์

กระทู้: 5066


รุ่งเรืองอิเล็กทรอนิกส์


อีเมล์
« ตอบ #4 เมื่อ: กันยายน 04, 2008, 07:09:32 AM »

เหรอครับ  ผมจำไม่ได้แล้ว
ที่ไม่อยากให้พวกเราออกแบบเองก็เพราะ
เขามีวงจรที่วิศวกรออกแบบไว้แล้วอยู่มาก
ถ้าเราออกแบบเอง อุปกรณ์ต่างๆจะใช้ค่าอะไร
เราคำนวณเป็นหรือ
บันทึกการเข้า

รับซ่อม TV-computer                    มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์      มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ             มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #5 เมื่อ: กันยายน 04, 2008, 10:47:22 AM »

                                                                                          4  กันยายน  2551

     เรียน  worathep-LSV team ที่เคารพยี่ง

     เรื่อง มาช่วยออกแบบ  SWITCHING 2400W @ +90 0 -90 vdc  กันนะครับ

     อนึ่งการที่เรารอแต่วิศวะงั้นอนาคคของคนที่จบตำกว่าอย่างผมคงแย่ครับ  อยากลองทำไรด้วยตัวเองบ้าง  และนี่ก็ที่บอกให้ช้วยกันออกแบบนะ  มันรวมไปถึงวิศวะด้วยนะครับ

และที่สำครับช่างบางคนไม่จบวิศวะแต่มีประสบการณ์การทำงานด้านนี้มากอาจจะออกแบบใช้เองได้เลยครับ    เอาแน่ เอาแน่ เอาแน่ เอาแน่

และนี้แค่อยากเอาความรู้และประสบการณ์ทางด้านการสวิตชิ้ง ที่อาจจะมีคนเก่งที่เขาอยาก ให้ความรู้แก่คนอย่างผมและคนอื่นบ้างก็ได้ครับ Cool Cool Sad Sad

เอาว่าถ้าว่างก็ลองดูนะครับ  ทั้งวิศวะ และ ช่างที่มีความสามารถทั้งหลาย THANK!! THANK!! ขอบคุณ ขอบคุณ

                                                                                                                                      จึงเรียนมาเพื่อโปรดทราบ
                                                                                                                                       ด้วยความเคารพอยางสูง

                                                                                                                                           (    HAAH  )

 ขอบคุณ ขอบคุณ ขอบคุณ ขอบคุณ ขอบคุณ ขอบคุณ ขอบคุณ
บันทึกการเข้า
x_tao
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 75


« ตอบ #6 เมื่อ: กันยายน 04, 2008, 09:32:27 PM »

เริ่มเลยดีกว่าครับ อิอิ
 เยี่ยมมาก เยี่ยมมาก
บันทึกการเข้า

ความทุกข์ที่เกินทน จะหลอมคนให้ทนทาน....... เด็กสุรินทร์ครับ
sab
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 169


« ตอบ #7 เมื่อ: กันยายน 05, 2008, 08:02:43 AM »

ไปเจอมาเลยเอามาฝากเผื่อใครอยากได้


SMPS Design Toolkit

Fairchild Semiconductor provides you with easy-to-use design tools that build upon the online Power Supply Design Toolkit interactive tutorials and selector tools. This downloadable, PC Windows (all versions) based program provides you with step-by-step design tools to design a fixed frequency flyback offline power supply and a quasi-resonant converter that helps minimize switching noise. Fairchild Power Switches (FPSTM) are key components in these designs.

ลิงค์ดาวน์โหลด
http://www.upchill.com/download.php?id=ba8253999a005790655ce4c74db3198a
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #8 เมื่อ: กันยายน 05, 2008, 09:24:27 AM »

ลองคำนวนดูนะครับแบบคนความรู้ตำ....ต่ำนะครับว่าพอได้ไหมครับ Sad Sad

    เอาไดโอด  310 V  ว่ามันจะจ่ายกระแสกี่แอมป์

   สูตร   P=  A X V   คงประมาณนี้มั้งครับ  แต่ต้องกลับมันนิดหน่อยลองดู

          A=  P / V    ลองแท่นค่าดูนะครับ   ( สูตรนี้คงใช้ได้มั้งครับ)

แล้งไงอะ     A= 2400Wrms  /220 Vac rms  อย่างนี้ถูกไหมอะครับ

                A= 10.90909909...... AmpRms  เผื่อย่านปลอดภัยขณะแรงดันตกด้วยดีกว่า  ขณะที่เลวร้ายที่สูดครับ เอา 150Vac Rms ดูกันมันจะจ่ายกี่แอมป์  เอาแน่ เอาแน่

 สูตรเดิมครับ  A=  P / V     ลองเปลียนค่าครับ

                 A = 2400Wrms / 150Vacrms

ได้แล้ว         A =16Amprms    เป็นช่วงที่เลวร้ายที่สูดของไดโอดครับ แล้วมีขายไหมอะ ไดโอด 16Amp งั้นเอา 20 แอมป์ก็ได้มังครับ  แรงดัน 800 V

                ไดโอด  20Amp 800V  แล้วเบอร์อะไรอะครับ   ฉงน ฉงน ฉงน ฉงน  (ได้แล้ว ครับ ดังนาน...ได้ตัวเดียวเองอะ   ช้าๆ..ได้พล้าเล่มงาม...... แต่ช้าไปป่าว)ทำไงอะความรู้ต่ำ

               ต่อไปคงคำนวน  capasistor ไครคำนวนได้บ้างบอกหน่อยครับ ไม่เอา ขอบคุณ ขอบคุณ THANK!!

บันทึกการเข้า
prawit penboon
member
*

คะแนน35
ออฟไลน์ ออฟไลน์

กระทู้: 345


อีเมล์
« ตอบ #9 เมื่อ: กันยายน 05, 2008, 09:47:20 AM »

ต้องเริ่มจากความต้องการ เอาท์พุท 2400 วัตต์  แล้วสมมุติ(กำหนด)ประสิทธิภาพ ของคอนเวอร์เตอร์/อิเวอร์เตอร์ สมมุติ 80เปอร์เซ็น
เพราะฉนั้น ความต้องการพลังงานอินพุทคือ2400หารด้วย0.8
กำลังงานอินพุทเป็น AC คิดเป็นVA ถ้าจะคิดเป็นวัตต์จะต้องคูณด้วยค่าเพาเวอร์แฟคเตอร์
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #10 เมื่อ: กันยายน 05, 2008, 10:11:10 AM »

ได้ความรู้อิกแล้วครับ บอกแล้วว่ามีคนที่มีความรู้อีกเยอะ  เอาแน่ เยี่ยมมาก เยี่ยมมาก ขอบคุณ

 ขอบคูณคร๊าย.....สำหรับคูณ.sab   ที่ให้สิ่งดีๆมา   ขอบคุณ ขอบคุณ

 ขอบคูณคร๊าย.....สำหรับคูณ.prawit penboon    ที่ให้คำชิ้แนะ เดียวลองดูกันครับ  ขอบคุณ ขอบคุณ

บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #11 เมื่อ: กันยายน 05, 2008, 10:18:57 AM »

ลองคำนวนสูตรไหม่นะครับ  แค่แก่นิดหน่อยดูนะครับ

    เอาไดโอด  310 V  ว่ามันจะจ่ายกระแสกี่แอมป์

   สูตร   P=  A X V   คงประมาณนี้มั้งครับ  แต่ต้องกลับมันนิดหน่อยลองดู

          A=  P / V    ลองแท่นค่าดูนะครับ   ( สูตรนี้คงใช้ได้มั้งครับ)

ที่คูณprawit penboon  บอกมานะครับ   2400Wrms X 0.8 ได้  3000ครับ

แล้งไงอะ     A= 3000Wrms  /220 Vac rms  อย่างนี้ถูกไหมอะครับ

                A= 13.636363.... AmpRms  เผื่อย่านปลอดภัยขณะแรงดันตกด้วยดีกว่า  ขณะที่เลวร้ายที่สูดครับ เอา 150Vac Rms ดูกันมันจะจ่ายกี่แอมป์

 สูตรเดิมครับ  A=  P / V     ลองเปลียนค่าครับ

                 A = 3000Wrms / 150Vacrms

ได้แล้ว         A =20Amprms    เป็นช่วงที่เลวร้ายที่สูดของไดโอดครับ แล้วมีขายไหมอะ ไดโอด 20Amp งั้นเอา 25 แอมป์ก็ได้มังครับ  แรงดัน 800 V

                ไดโอด  25Amp 800V  แล้วเบอร์อะไรอะครับ

อยางงิ้ไหมครับคูณ   prawit penboon ลองดูให้หน่อยนะครับ ฉงน ฉงน ขอบคุณ ขอบคุณ

บันทึกการเข้า
prawit penboon
member
*

คะแนน35
ออฟไลน์ ออฟไลน์

กระทู้: 345


อีเมล์
« ตอบ #12 เมื่อ: กันยายน 05, 2008, 03:54:47 PM »

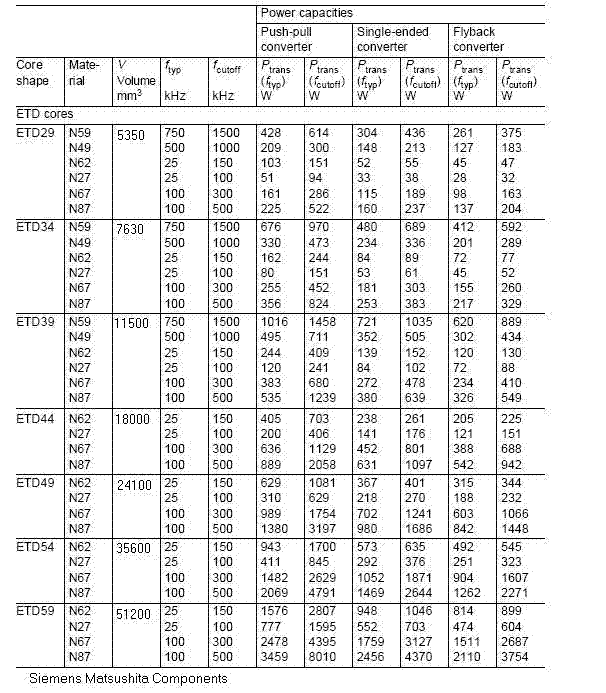

ตารางแกนเฟอร์ไรท์ SI FERRITE จำที่มาไม่ได้แล้วเก่ามาก
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #13 เมื่อ: กันยายน 05, 2008, 05:35:17 PM »

ไครพอคำนวน ค่าของ capasistor  ได้บ้างครับลองคำนวนให้หน่อยนะครับ    ตอนนี้ได้ตารางของ แกน  ETD  แล้วครับ

    คูณprawit penboon   เขาหามาไห้ขอบคูณมากนะครับ



 ดีใจจัง THANK!! THANK!!thank2 ดีใจจัง ดีใจจัง ดีใจจัง ดีใจจัง THANK!! THANK!!
บันทึกการเข้า
x_tao
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 75


« ตอบ #14 เมื่อ: กันยายน 21, 2008, 08:59:04 PM »

ต่อครับ พี่ ต่อๆๆๆ   เอาแน่ เอาแน่ เอาแน่
บันทึกการเข้า

ความทุกข์ที่เกินทน จะหลอมคนให้ทนทาน....... เด็กสุรินทร์ครับ
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #15 เมื่อ: กันยายน 21, 2008, 10:14:41 PM »

ก็อยากทำต่อนะครับ ต่นนี่ทำSWITCHING ได้แต่ไม่เก่งเรื่องการคำนวน ทำตามความหน้าจะเป็นนะครับเลยอยากได้ขอมูลมากก็รอท่านผู้รู้มาช่วยกันคนละนิดคนละหน่อยเพื่อให้ได้ SWITCHING ที่ดีๆใช้กันนะครับ
บันทึกการเข้า
ไทคอนสาร
member
*

คะแนน6
ออฟไลน์ ออฟไลน์

กระทู้: 228


pssxsx@hotmail.com
อีเมล์
« ตอบ #16 เมื่อ: กันยายน 25, 2008, 01:18:54 PM »

ไปเจอมาเลยเอามาฝากเผื่อใครอยากได้
SMPS Design Toolkit

Fairchild Semiconductor provides you with easy-to-use design tools that build upon the online Power Supply Design Toolkit interactive tutorials and selector tools. This downloadable, PC Windows (all versions) based program provides you with step-by-step design tools to design a fixed frequency flyback offline power supply and a quasi-resonant converter that helps minimize switching noise. Fairchild Power Switches (FPSTM) are key components in these designs.

ลิงค์ดาวน์โหลด
http://www.upchill.com/download.php?id=ba8253999a005790655ce4c74db3198a

อันนี้ Links ตรงครับ ผมรอจาก Upchill ไม่ไหวเลยหาเองซะงั้น
http://www.dwd.land.ru/Program/SMPSDT16_install.exe
บันทึกการเข้า

HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #17 เมื่อ: กันยายน 30, 2008, 11:39:21 PM »

ครับขอบคุณครับ แต่มันเป็นการออกแบบอีกแบบครับ แต่พอได้แนวทางขอบคุณมากนะครับ ขอบคุณ ขอบคุณ ขอบคุณ
บันทึกการเข้า
taly
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 32


อีเมล์
« ตอบ #18 เมื่อ: ตุลาคม 20, 2008, 12:48:30 PM »

ขอเป็นกำลังใจครับ ดีใจจัง เอาแน่สู้ๆๆอยากช่วยครับแต่ไม่มีความรู้ THANK!!จะคอยเรียนรู้จากพวกพี่ๆนะครับ ขอบคุณ
บันทึกการเข้า
veerasak30
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 67


อีเมล์
« ตอบ #19 เมื่อ: ตุลาคม 24, 2008, 10:23:35 PM »

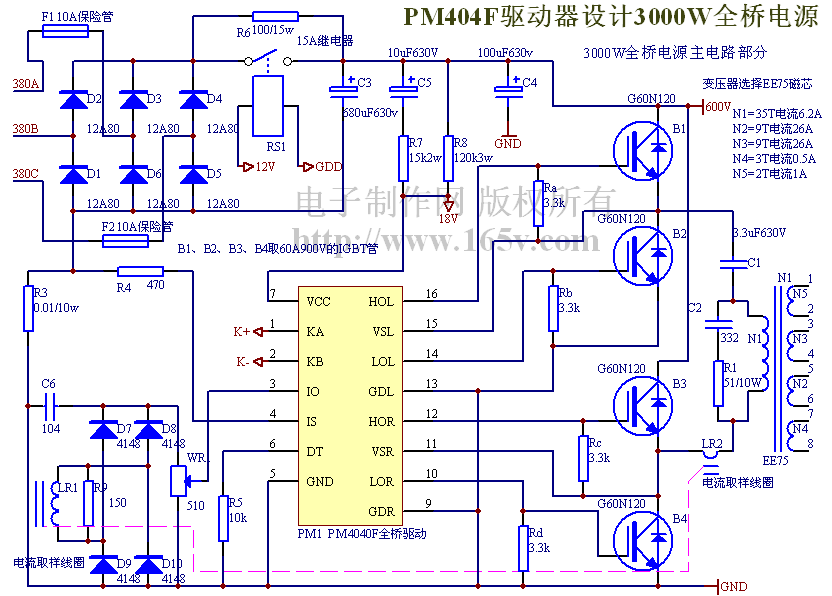

 ขอบคุณ 3000w
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #20 เมื่อ: ตุลาคม 27, 2008, 08:37:49 AM »

ขอบบคุณครับวงจรดีมาครับ
บันทึกการเข้า
best001
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 46


รับสร้างยานอวกาศและเครื่องย้อนเวลา


อีเมล์
« ตอบ #21 เมื่อ: เมษายน 19, 2009, 03:21:01 PM »

ผมคิดว่า เอาSG3525 มาทำจะง่ายกว่าไหม อีกอย่างพวก หม้อแปลงออส ความถี่ขึ้นอยู่กลับหม้อแปลงด้วย   ผมลองแล้วมันยังๆๆม่ะรุ้ มันไม่เกิดความมั่นคง คนอื่นอาจจะทำไม่ได้หรือยากเกินไป เดี๋ยวจะช่วยอีกทาง
จะเขียนวงจรง่ายๆมาให้ทำกันเล่นๆ เยี่ยมมาก
บันทึกการเข้า
puip
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 9


อีเมล์
« ตอบ #22 เมื่อ: เมษายน 23, 2009, 05:14:15 AM »

หากระแสก่อน I = 3Pout/Vin

คิดภาวะเลวร้ายที่สุด เอาเป็นว่าไฟตกเหลือ 180 Vac

180 x 1.4142 = 255Vrms ละกัน (ปัดขึ้น)

แทนค่า I = 3 x 2400 / 255 = 28.3 Amp

ใช้ IRF460 2 คู่ดูเหมือนจะพอถ้าคุณมีระบบระบายความร้อนอย่างดีเยี่ยมไม่ให้อุณหภูมิเกิน 30 องศา

แต่มันจะเผาพลังงานไปเปล่าๆอย่างน้อย 300 W. เชียวนะครับ

เอาซัก 6 คู่ "เป็นอย่างน้อย" ดีกว่า เผื่อเหนียว ร้อนน้อยกว่ากันเยอะครับ

ส่วน Diode  ไหนๆก็ไหนๆเอาซัก 50 Amp ละกัน ไม่แพงดอกครับ (ไม่เกินร้อยบาท)


ต่อไปก็หาค่า C

คิดว่าใช้ SG3525A ละกันนะครับ เอาจุดที่มันทำงานสูงสุดก็ 45 + 45 = 90 %

กระแสเฉลี่ยก็เป็น 28.3 X .9 = 25.5 Amp (ปัดอีกแล้ว)

กะให้มีแรงดันกระเพื่อมซัก 30 V (Vrip)

C = 2900 x I / Vrip =2900 x 25.5 / 30 = 2465 ไมโครฟารัด (อันนี้แพง)

จริงๆจะใช้น้อยกว่านี้ก็ได้แต่ไม่ควรให้แรงดันกระเพื่อมเกินกว่า 20 % ครับ


บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #23 เมื่อ: เมษายน 29, 2009, 08:31:33 AM »

 = 2900 x I / Vrip =2900 x 25.5 / 30 = 2465 ไมโครฟารัด (อันนี้แพง)

จริงๆจะใช้น้อยกว่านี้ก็ได้แต่ไม่ควรให้แรงดันกระเพื่อมเกินกว่า 20 % ครับ

แล้ว  ซิ  ขาออกละครับ กี่ ไมโครฟารัด  ที่แรงดัน 95-0-95
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #24 เมื่อ: เมษายน 29, 2009, 08:52:09 AM »

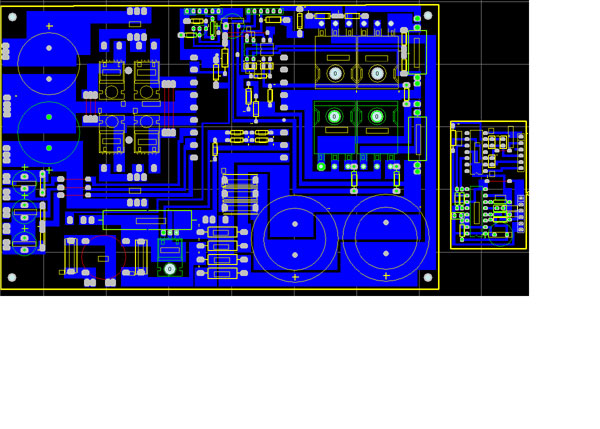

วงจรนี้ตัวไม่ใหญนะครับเเต่ลองแล้วใช้งานได้ดี   แต่ ไม่เกิน  500วัตร์   เอาแน่ เอาแน่
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #25 เมื่อ: เมษายน 29, 2009, 08:54:06 AM »

ลืมบอกว่า ต้ววงจรยังหาไม่เจอครับ เขียนไว้นามมากแล้ว  แต่เดียวลองหาดูก่อน หากไม่เจอไง  เดียวเขียนให้ไหม่นะครับ เยี่ยมมาก เอาแน่ เยี่ยมมาก เอาแน่ เยี่ยมมาก
บันทึกการเข้า
puip
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 9


อีเมล์
« ตอบ #26 เมื่อ: เมษายน 29, 2009, 04:38:32 PM »

C output ใช้สูตรนี้ครับ

C = .01768 x Iout / (Vrip x f)

จากโจทย์ 2400W คิดที่รางไฟบวก 95Vอย่างเดียว ก็เป็น 1200W

Iout = 1200 / 95 = 13 A (ปัดเศษขึ้น)

f = ความถี่ ใช้เท่าไรดี เอาซัก 50 Khz ละกัน

Vrip = 5mV เอาเรียบๆหน่อย

C= .01768 x 13 / (0.005 x 50000) = 0.00091936 ฟารัด เอาล้านคูณก็ = 919.36 ไมโครฟารัด

เลือก 1000 ไมโครฟารัด (หรือมากกว่า) 160V. ก็ใช้ได้ครับ


ปล. ค่า .01768 ปัดเป็น .02 จะได้คิดง่ายๆก็ได้ครับ
บันทึกการเข้า
HAAH
member
*

คะแนน14
ออฟไลน์ ออฟไลน์

กระทู้: 306



อีเมล์
« ตอบ #27 เมื่อ: เมษายน 29, 2009, 08:31:59 PM »

ได้อีกสูตรแล้ว   เราสามารถนำไปใช้ได้กับวงรรอื่อีกต่างหาก เอาแน่ เอาแน่
บันทึกการเข้า
cadix
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 2


« ตอบ #28 เมื่อ: มิถุนายน 24, 2009, 06:34:01 PM »

 ขอบคุณ ขอบคุณ ขอบคุณ  T2 : A , B , C พันกี่รอบครับ ท่าน HAAH
 wav!! Cheesy
บันทึกการเข้า
