« ตอบ #58 เมื่อ: พฤษภาคม 19, 2008, 05:35:32 pm »

จากรูปจะเห็นได้ว่า ช่างที่ติดตั้งสายอากาศรุ่นนี้ไม่มีความรู้ครับ เพราะว่าสัญญาณมาทางเดียงกันหรือทิศเดียวกัน ควรใช้สายอากาศรุ่น 2 แผงก็พอแล้วครับ เพราะการที่เอาสายอากาศ รุ่น 3 แผงมาใช้ในพื้นที่แบบนี้ มันสิ้นเปลืองครับ มันไม่มีข้อดีเลยครับ มีแต่ข้อเสียครับ

ที่นี้ก็มาดูสายอากาศรุ่นที่มี 2 แผงนะครับ ดูรูปภาพประกอบ
บันทึกการเข้า


พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #59 เมื่อ: พฤษภาคม 19, 2008, 05:44:53 pm »

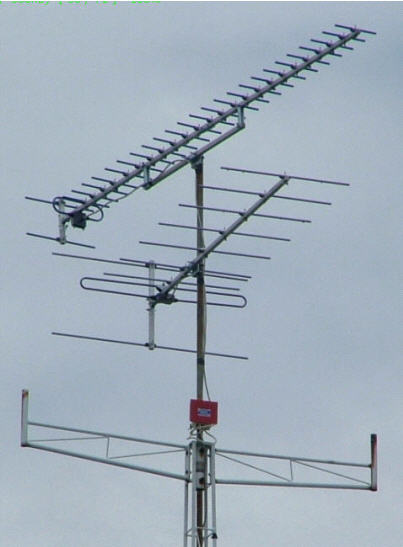

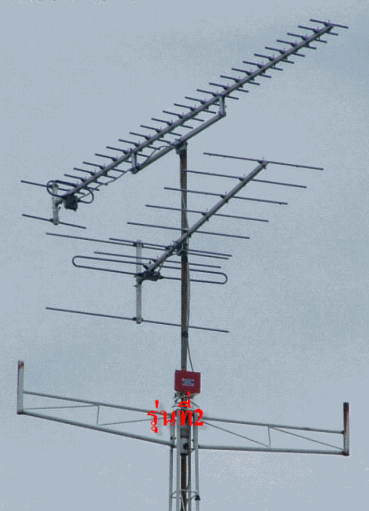

ครับสายอากาศรุ่นที่ 2 นี้ก็คือสายอากาศรุ่นที่มี 2 แผงเหมาะกับสถานที่ตาม รูปแผนที่ ที่ 1-2-3-4 นะครับ ดูรูปภาพประกอบ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #60 เมื่อ: พฤษภาคม 19, 2008, 05:55:26 pm »

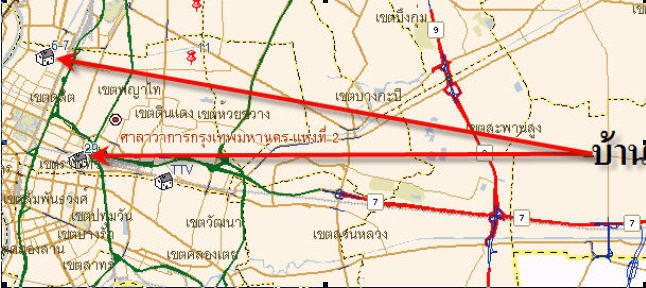

ตามรูปแผนที่ ที่แนบมานั้น ท่านสามารถเห็นได้ว่า สายอากาศรุ่นที่มี 2 แผง นี้เหมาะกับหลายๆพื้นที่มากเลยนะครับ หรือพูดแบบง่ายๆได้ว่าควบคุมบริเวณโดยรอบเลยก็ว่าได้ ทั้งทิศ เหนือ ทิศใต้ ทิศตะวันออก และตะวันตก หรือทุกทิศเลยนะครับ ดังนั้นจึงไม่ต้องแปลกใจอะไรว่าทำไมชุดนี้ถึงได้ความนิยมสุดสุดในบันจุบันนี้ ก็ตามข้อมูลข้างต้นที่ได้กล่าวมาแล้วว่า สายอากาศรุ่นที่มี 2 แผงจะมีข้อดีมากมาก และรับสัญญาณได้แรงกว่าทุกๆรุ่นด้วยเหตุผลว่า แผงรุ่นนี้ไม่มี
COMBINER ดังนั้นจึงไม่มีการสูญสัญญาณใน COMBINER และยังไม่มีวงจร FILTRE ช่องต่างๆด้วย ดังนั้น สัญญาณแต่ละช่องก็สามารถเดินทางผ่านได้เต็มทีเลยครับ และไม่มีปัญหาของแต่ละช่องมากวนกันด้วยเนื่องจาก สัญญาณแต่ละช่องเดินทางมาพร้อมกัน และมาจากแผงเดียวกันครับ ซึ้งต่างจากรุ่นที่ 1 ซึ้งมี แผง VHF HIGH 2 แผง ดังนั้น สัญญาณของสองแผงจะมาไม่เท่ากัน เช่นช่อง 5-7 ที่มาจากแผ่น 5-7 มาถึงก่อนสัญญาณที่มาจากแผง 9-11 เป็นต้น อิอิ อ่านแล้วคง งง ใช่ไหมครับ คือว่าแผง VHF HIGH  ทั้ง 2 แผงก็รับช่อง 5-7 ได้เหมือนกัน แต่เนื่องด้วยมันต่างแผงกัน มันเลยเดินทางไม่เท่ากัน แล้วที่หนักกว่านี้ก็คือบางครั้ง เฟศของสัญญาณไม่ตรงกันอีก ก็กลายเป็น กวนกันสักไง เลยทำให้ภาพไม่ชัดหรือภาพเป็นเงาหรืออาการแปลกซึ้นยากที่จะอธิบายด้วยข้อความได้ แต่ถ้าเห็นด้วยตาก็จะทราบทันทีว่า มันเกินจากสัญญาณไม่แม็คกันครับ อิอิ สงสัยยิ่งอธิบายก็ยิ่ง งง กันไปใหญ่ เอาเป็นว่า รุ่นที่ 2 นี้จะไม่มีปัญหาจุกจิกแบบรุ่นที่ 1 ก็แล้วกันครับ เพราะว่ารุ่นที่ 2 นี้ไม่ต้องมีวงจร FILTRE ช่องเหมือนรุ่นที่ 1 ครับ รุ่นที่ 2 รับมาแล้วก็เข้าไปMIXได้เลย และไม่มีปัญหาเรื่องเสียบางช่องรับได้บางช่อง เพราะรุ่นนี้ไม่มีวงจรนี้ครับ และถ้าเสียจริงก็เสียทั้ง BAND เลยครับ ยิ่งเขียนก็ยิ่ง งง ดังนั้นผมขอสรุปว่ารุ่นนี้เป็นรุ่นที่ดีที่สุดควบคุมพื้นที่ได้มากที่สุด และทนที่สุด และเสียน้อยที่สุด แทบไม่ต้องซ่อมครับ ถึงมีการซ่อมก็ไปทำให้ช่องหลงทางครับ
และขอบอกว่าใน กทม. นี้มีสายอากาศรุ่นที่ควรใช้แค่ 2 รุ่น นี้เท่านั้นครับ คือ รุ่น 2 แผง กับรุ่น 3 แผง และรุ่น 2 แผงกินพื้นที่ไปมากกว่า 80%แล้วครับส่วนบ้านใครที่อยู่พื้นที่ ที่ต้องใช้รุ่น 3 แผงก็ต้องทำใจนิดหนึ่งครับหรือเรียกว่าต้องยอมรับสภาพครับ
 แต่สายอากาศทีวีไม่ใช่มีแค่นี้2รุ่นนะครับ มันมีมากมายหลายรุ่นและหลายยี่ห้อ หลายแบบด้วยนะครับ เช่นรุ่นแผงเดียวเล็กๆดูภาพประกอบครับ

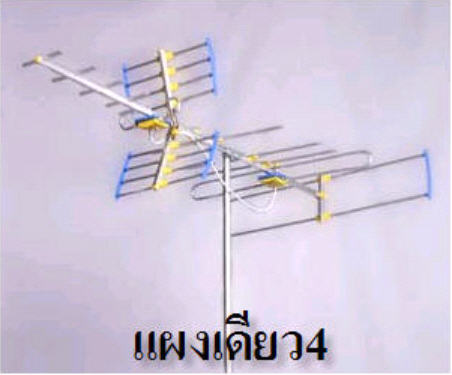

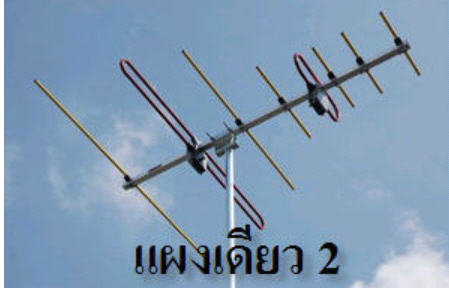

แผงแบบนี้ก็เป็นอีกรุ่นหนึ่งซึ้งมีแค่แผงเดียว ซึ้งมีข้อดีคือเล็ก น้ำหนักเบา ราคาถูก ส่วนคุณภาพก็ตามราคาครับ ก็ดูง่ายๆว่าแผงมันสั้นๆ และมี Elements น้อยๆ ดังนั้นการรับก็ต้องน้อยตามอยู่แล้วครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #61 เมื่อ: พฤษภาคม 19, 2008, 05:59:23 pm »

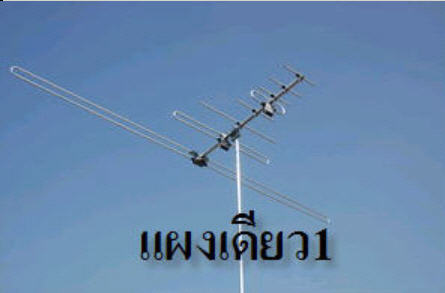

ส่วนรูปนี้ก็เป็นอีกรุ่นหนึ่งครับ ที่มีแค่แผงเดียว คงไม่ได้อธิบายอะไรนะครับ ก็คล้ายๆรูปที่1 ต่างกันตรงที่รุ่นนี้ไม่มี ย่าน VL ก็นั้นเองครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #62 เมื่อ: พฤษภาคม 19, 2008, 06:01:55 pm »

นี้ก็อีกรุ่นครับ แผงเดียวเล็กๆ เล็กสักใจจริงๆเลย
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #63 เมื่อ: พฤษภาคม 19, 2008, 06:07:13 pm »

และนี้ก็อีกรุ่นครับที่เป็นแผงเดียว แต่ยาวขึ้นนิดหนึ่งครับ  สำหรับแบบแผงเดียว ยกตัวอย่างเพียงเท่านี้คงพอนะครับ เพราะว่ามีเหาะมากครับ เอามาให้ดูไม่หมดครับ ภาพรวมแล้ว คือเป็นแผงแบบประหยัด คือว่าประหยัดเงินตอนซื้อครับ และประหยัดสัญญาณตอนรับครับ อิอิ คือว่ารับแบบประหยัดนะครับคือรับน้อยๆครับ ฮ่าๆๆๆๆ
แต่ถ้าใครที่ไม่พร้อมที่จะใช้รุ่นใหญ่ เพราะเหตุผลอะไรก็ตาม  ถ้าจะซื้อรุ่นนี้มาใช้ก็ต้องคำนวณว่า ท่านอยู่ห่างจากห้องส่งเท่าไร?ถ้าอยู่ห่างจากห้องส่งเกิน 10 กิโลเมตร ก็ต้องคิดหนักแล้วละครับ และถ้าบ้านท่านสูงสัก8ชั้นก็มีหวังครับ แต่ถ้า เป็นบ้าน ชั้น เดียว ก็จบเลยครับ และยังมีเรื่องทิศทางอีก ถ้าทิศทางบ้านท่านอยู่ตามทิศแผนที่ ที่ 1 ก็เลิกคิดไปได้เลยครับ แต่ถ้าบ้านท่านอยู่แบบแผนที่ ที่ 2-3-4-5  ก็มีหวังครับ  สรุปความสั้นๆว่า แผงทีวีมีหลายรุ่นมาก ดังนั้นเวลาจะซื้อหรือจะเลือกแผง ให้ดูว่า บ้านคุณอยู่ห่างจากห้องส่งกี่กิโลเมตร ถ้าอยู่ห่างมากก็ให้ซื้อหรือเลือกแผงที่ใหญ่หรือยาวหรือมี Elements มากๆหน่อย ที่ผมต้องใช้หลายคำมากก็ด้วยความว่า แต่ละคนจะเรียกไม่เหมือนกัน บ้างคนก็เรียกแผงใหญ่ และคำว่าแผงใหญ่ของบางคนก็ได้แผงมาเล็กนิดเดียว คือไปได้แผงที่ทางการค้าเรียกกันว่าชุดใหญ่ แต่ตัวแผงจริงๆกับเล็กนิดเดียว คือมี Elements น้อยๆคือมีแค่ ไม่กี่ Elements นั้นเอง แต่เมื่อผมพูดว่ามี Elements มากช่างบางคนที่มีความรู้สูงหน่อยก็จะมาบอกว่าเรียกแบบนั้นผิด เพราะแผงที่จะมี Gain สูงไม่ได้ขึ้นอยู่กับ Elements มากหรือน้อย มันขึ้นอยู่กับ ความยาวของบูม หรือ แลมด้า  ดังนั้นผมจึงต้องใช้หลายคำมาก เพื่อให้คนหลายๆระดับได้เข้าใจและไม่ใช้คำศัพท์ ที่สูงเกินไป เพราะถ้าใช้ศัพท์ช่างตรงๆเพื่อนช่างที่เข้ามาใหม่ก็จะไม่เข้าใจ แต่ถ้าไม่พูดบ้างช่างที่มีความรู้สูงแล้วก็หาว่าผมไม่รู้หรือผมเรียกผิดอีก การที่จะคุยกับคนหลายๆระดับให้เข้าใจในสิ่งเดียวกัน ก็เป็นเรื่องที่ลำบากเอาการนะครับ ก็เอาเป็นว่าแผงที่บูมยาวหรือมี Elements มากจะรับได้ดีกว่าแผงที่มีบูมสั้นหรือมี Elements น้อยกว่านะครับ

บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #64 เมื่อ: พฤษภาคม 19, 2008, 06:08:56 pm »

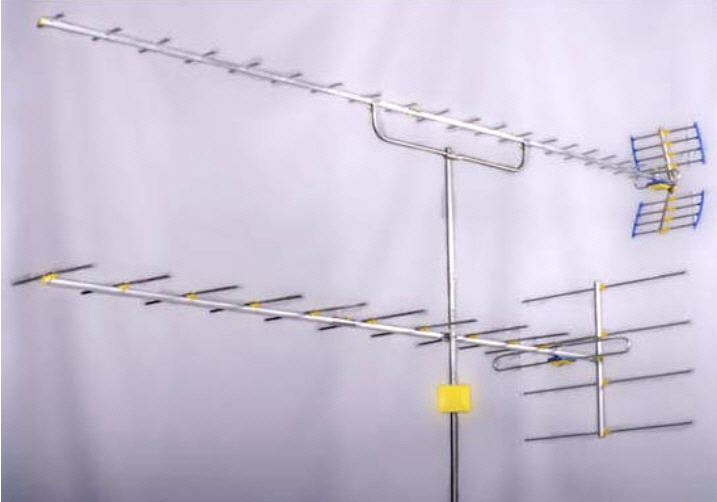

หรือรุ่น 2 แผงก็มีหลายรุ่นหลายแบบและหลายยี่ห้อนะครับ เช่น

รุ่นนี้ก็แรงดีนะ เหมาะกับท่านที่อยู่ห่างจากห้องส่งมากๆครับ

บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #65 เมื่อ: พฤษภาคม 19, 2008, 06:12:51 pm »

รุ่นนี้ก็ใช้ดีนะครับ สำหรับพื้นที่ๆไม่หางไกลมากนัก
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #66 เมื่อ: พฤษภาคม 19, 2008, 06:18:21 pm »

หรือจะเป็นรุ่นนี้ก็ดีนะครับ ประหยัดดี อิอิ
     สำหรับตอนนี้ก็ขอจบเพียงเท่านี้ก่อนครับ คงเอามาให้ดูหมดทุกรุ่นไม่ได้นะครับ แต่ก็มีให้ดูเป็นตัวอย่างเล็กน้อยๆ เอาไว้ให้เพื่อนช่างดูเป็นตัวอย่างและแนวทางก็แล้วกันนะครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #67 เมื่อ: มิถุนายน 17, 2008, 09:23:31 am »

เทคนิคการติดตั้งสายอากาศภาคสนามตอน ที่ 30
ในตอนนี้ก็ยังเป็นเรื่องของสายอากาศชนิดต่างๆกันต่อนะครับ เพราะว่าในตอนที่แล้วได้กล่าวถึงสายอากาศรุ่นที่มี 1 แผง และรุ่นที่มี 2 แผง รวมถึงรุ่นที่มี 3 แผงไปแล้ว ในตอนนี้ก็จะกล่าวถึงรุ่นที่มี 5 แผงกันต่อเลยนะครับ ช่างสายอากาศจะได้เข้าใจและรู้จริงกับการเลือกสายอากาศทีวีที่เหมาะสมสักที

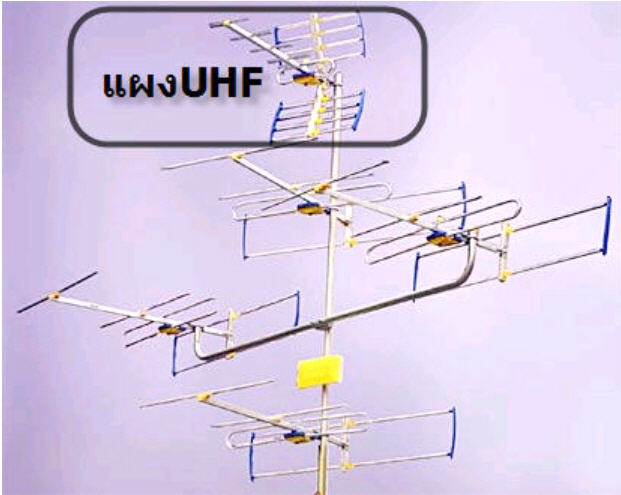

             รุ่น 5 แผงนี้มีช่างความเข้าใจผิดๆกันเป็นจำนานมากทีเดียว ช่างบางคนก็เข้าใจว่าเป็นรุ่นใหญ่ รับสัญญาณได้แรงสุดๆ เพราะมันคือรุ่นใหญ่สุดๆแล้ว แต่ความจริงมันไม้ได้เป็นเช่นนั้นเลย ดูรูปภาพ รูปที่ 1 ประกอบ คุณจะเห็นได้ว่ามันไม่ได้ใหญ่จริงดั่งความเชื่อ หรือใหญ่จริงดั่งความเข้าใจของช่างทั้งหลายเข้าใจ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #68 เมื่อ: มิถุนายน 17, 2008, 09:25:57 am »

และรุ่น 5 แผงนี้ ช่างเป็นจำนวนมากเชื่อกันว่าเป็นรุ่นที่แยกช่องรับ( หมายถึงช่องละแผง ) ดังนั้นจึงเป็นรุ่นที่ดีที่สุด เพราะแต่ละแผงรับเฉพาะช่องของแต่แผง ต่างแผงต่างรับ แต่ความเป็นจริงไม่ได้เป็นเช่นนั้นเลย เพราะแผงแต่ละแผงมันรับได้ทุกช่องเลย เช่นแผงช่อง 5 มันไม่ได้รับเฉพาะสัญญาณช่อง 5 ช่องเดียวครับ แต่มันรับได้ทั้งช่อง 5 ,ช่อง 6 ,ช่อง 7 ,ช่อง 8 ,ช่อง 9 ,ช่อง 11 ,ช่อง 12  รวมไปถึงย่าน UHF หรือย่าน VL และย่าน FM ด้วย เพียงแต่ ถ้าเป็นแผงช่อง 5 จะรับย่าน UHF หรือย่าน VL และย่านFM ได้ไม่ดีก็เท่านั้นเอง แต่ไม่ใช่รับไม่ได้นะครับ ดูรูปที่ 2 ประกอบ

บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #69 เมื่อ: มิถุนายน 17, 2008, 09:27:53 am »

และในเมื่อแผงช่อง 5 แผงเดียวรับได้ทั้งช่อง5 ,ช่อง 6 ,ช่อง 7 ,ช่อง 8 ,ช่อง 9 ,ช่อง 11 ,ช่อง 12   แล้วทำไมยังต้องมีแผงช่อง 7 แผงช่อง 9 แผงช่อง 11 อีกทำไมครับ?
            และในเมื่อแผง HI BANDแต่ละแผงก็รับสัญญาณได้ทั้งย่านอยู่แล้ว แล้วมีแผง HI BAND ตั้ง4แผงแล้วสัญญาณไม่กวนกันแย่หรือครับ

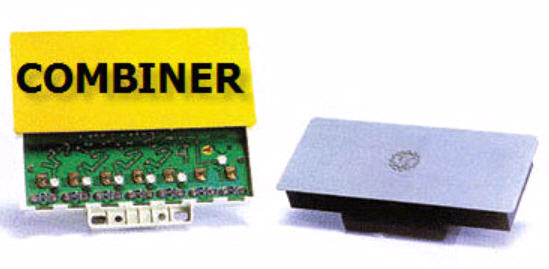

            ดังนั้นจึงต้องมี COMBINER แยกสัญญาณช่องที่ไม่ต้องการออก เมื่อแยกออกแล้วก็ต้องเอามารวมกันอีกทีหนึ่ง ดังนั้นถ้าอุปกรณ์ตัว COMBINER ไม่ดีพอ หรือแยกสัญญาณออกไม่หมด มันก็จะเกิดอาการกวนกันนะครับ ดูรูปที่ 3 ประกอบ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #70 เมื่อ: มิถุนายน 17, 2008, 09:30:23 am »

ที่นี้มาดูอีกเรื่องหนึ่งนะครับ ในตอนต้นๆเราได้บอกว่าช่างหลายคนมากที่ต้องการสายอากาศแบบแยกช่อง เพราะเชื่อว่ามันดีกว่าต่างๆนาๆ ทีนี้ผมถามบ้างนะครับ ว่า ช่อง 29 (TITV)กับช่อง 32(ช่อง3)ดูรูปภาพที่ 4ประกอบนะครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #71 เมื่อ: มิถุนายน 17, 2008, 09:32:40 am »

ว่าทำไมถึงใช้แผงเดียวกัน? ทำไมถึงไม่แยกเป็นสองแผง? มีใครทราบบ้างครับ ว่าทำไม?
                  ในเมื่อช่อง 29 กับช่อง 32 ยังใช้แผงรวมกันได้ แล้วทำไมช่อง 5 กับช่อง 7 ถึงรวมกันไม่ได้? ทั้งๆห้องส่งช่อง 5 กับ ช่อง 7 ก็อยู่ที่เดียวกันหรือทิศเดียวกัน มีใครรู้คำตอบบ้างครับว่าทำไม?
                   และอีกเรื่องหนึ่งที่ผมไม่เข้าใจกันมากๆคือ จานดาวเทียมหนึ่งจานปกติแล้วจะรับดาวเทียมได้เพียงหนึ่งดวงเท่านั้น ดูรูปที่ 5 ประกอบครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #72 เมื่อ: มิถุนายน 17, 2008, 09:36:42 am »

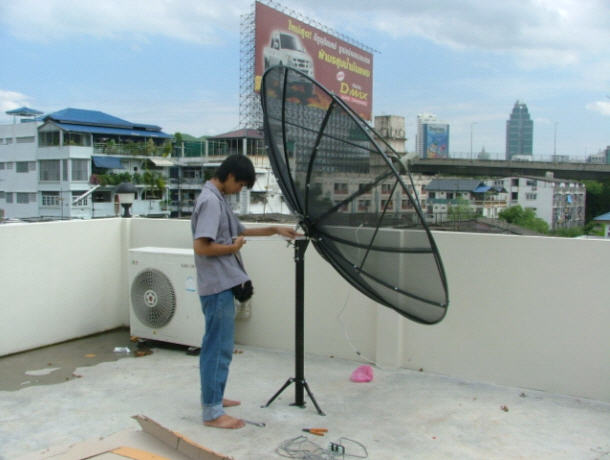

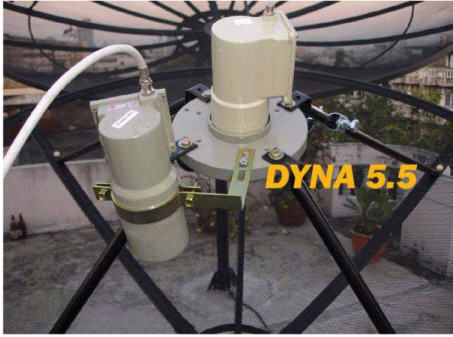

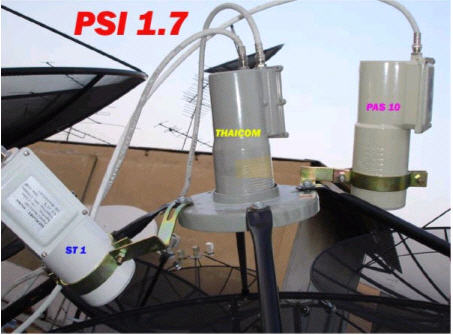

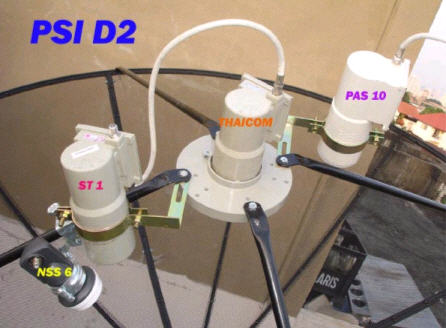

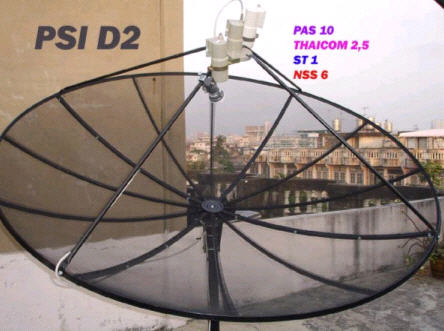

แต่เราพยายาม ทำจานดาวเทียมหนึ่งจานให้รับดาวเทียมได้หลายๆดวง ดูรูปที่6 ประกอบครับ
แต่นั้นคือสิ่งที่ถูกต้อง เพราะถ้าเอาจานดาวเทียมหนึ่งจานรับสัญญาณดาวเทียมเพียงหนึ่งช่องคงไม่ไหวแน่ครับ เพราะดาวเทียมหนึ่งดวงส่งสัญญาณหลายสิบช่อง ถ้าใช้จานรับ จานละช่อง คงต้องซื้อที่ดินสักไร่สองไร่เพื่อมาตั้งจานดาวเทียมเลยละ เพราะมีตั้งหลายสิบช่อง ดังนั้นจานก็ต้องมีหลานสิบจานครับ
        แต่สายอากาศทีวีหนึ่งแผงรับได้หลายๆช่อง แต่เรากับพยายามทำให้มันรับได้แค่ช่องเดียว มีใครอธิบายผมได้ไหมครับว่าทำไมถึงเป็นเช่นนี้ครับ?
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #73 เมื่อ: มิถุนายน 17, 2008, 09:41:47 am »

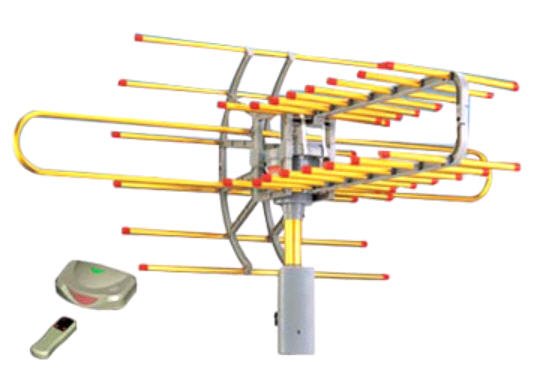

ยังไม่จบครับ ยังมีความคิดอีกแนวหนึ่งที่คิดได้ดี แต่ผิดหลักการไปหน่อย คือสายอากาศปรับทิศได้ คือว่าติดตั้งเสร็จแล้ว สามารถสั่งงานจากรีโมท ให้สายอากาศปรับหรือหมุนทิศทางได้ ดูรูปที่ 7 ประกอบ รุ่นนี้ก็ได้รับความนิยมสูงพอสมควร  เนื่องด้วยว่าเป็นสายอากาศที่ดูแล้วเหมือนว่ามีเทคโนโลยีสูง และทันสมัยมาก รุ่นหนึ่ง ด้วยเหตุผลว่า เจ้าของสามารถปรับทิศทางสายอากาศได้ด้วยรีโมทคอนโทน
     แต่ความจริงมันไม่มีความจำเป็นที่ต้องปรับเลย เพราะว่า
1 . ห้องส่งอยู่คงที่ หมายถึงสถานีส่งมันอยู่กับที่ มันไม่ได้คลื่นที่ไปไหน  ดังนั้นเมื่อติดตั้งเสร็จแล้วก็เป็นอันว่าจบ ไม่ต้องปรับอีก เวลาดูก็มีหน้าที่กดช่องอย่างเดียวก็พอครับ
2.การปรับที่ว่านี้ คุณไม่สามารถรู้ได้ว่าทิศของสายอากาศนั้นหันไปถึงทิศไหนหรือองศาที่เท่าไรแล้ว ดังนั้นคุณยิ่งปรับ ความผิดทิศก็ยิ่งสูง ดังนั้นจึงไม่ควรปรับเป็นอย่างยิ่งครับผม  (เพราะช่างติดตั้งเขาได้ปรับทิศให้ตรงที่สุดแล้ว
เจ้าของเครื่องมีหน้าที่เพียงกดช่องที่ต้องการดูเท่านั้นก็พอครับ)
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #74 เมื่อ: มิถุนายน 17, 2008, 09:44:12 am »

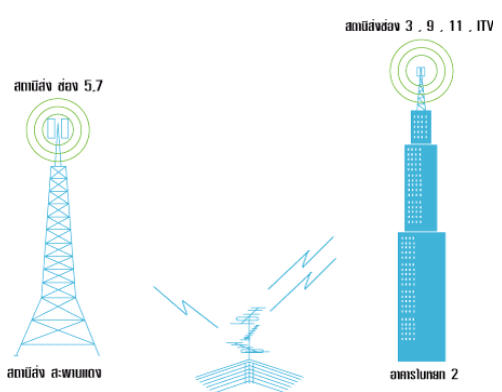

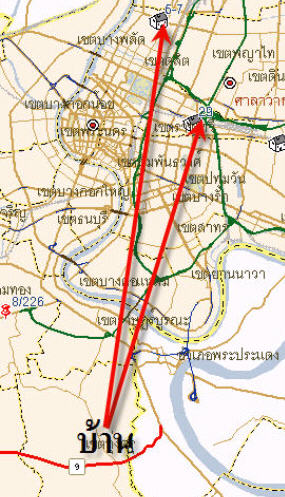

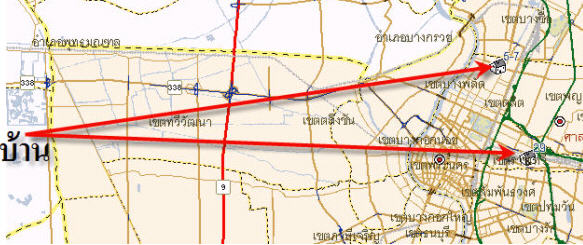

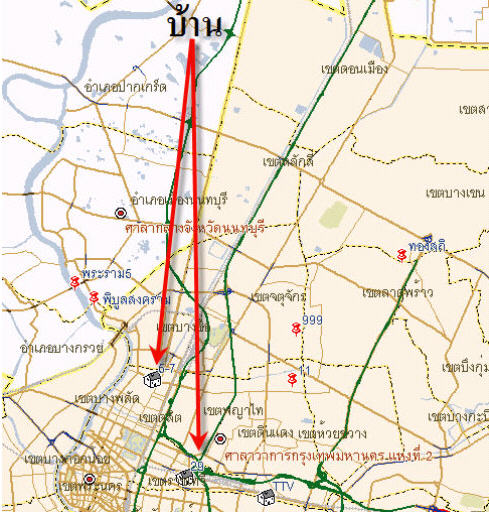

3.ห้องส่งมีอยู่ 2 ห้องส่ง ดูรูปที่ 8 ประกอบครับ จะเห็นได้ว่าห้องส่งช่อง 5-7 อยู่ที่สะพานแดง ส่วนห้องส่ง 9-11 อยู่ที่อาคารใบหยก 2 ดังนั้นเวลาจะดูช่อง5ก็ต้องนั่งปรับสายอากาศก่อนถึงจะดูช่อง5-7ได้ และพอจะดูช่อง 9-11 ก็ต้องมานั่งปรับสายอากาศใหม่อีก ดังนั้นจึงเป็นรุ่นที่ไม่ดี และไม่ทันสมัยดั่งที่คุณเข้าใจครับ กลับกลายเป็นสายอากาศที่โบราณ  มากๆด้วยซ้ำไปเพราะดูที่  ต้องมานั่งปรับที ซึ้งความเป็นจริงไม่จำเป็นต้องทำเช่นนั้นเลยครับ
 4. ด้วยความเป็นสมัยใหม่ ของโลกปี 2007 บ้านแต่ละบ้านก็มีทีวีมากกว่าหนึ่งเครื่องกันทั่งนั้น ในเมื่อเป็นเช่นนี้แล้ว จะดูกันอย่างไร สมมุติว่าเครื่องที่หนึ่งดูช่อง 3 ซึ้งสถานีอยู่ที่ ตึกใบหยก ดังนั้นแผงก็ต้องปรับไปหาทิศนั้นๆ สมมุติว่าเป็นทิศใต้ก็แล้วกัน  แล้วทีนี้ทีวีเครื่องที่ 2 จะดูช่อง 5 ละครับ จะทำอย่างไร ในเมื่อแผงอากาศถูกปรับไปทางทิศใต้ เพื่อดูช่อง 3 อยู่ขนาดนี้  ดังนั้นจะเห็นได้ว่า ทีวีเครื่องที่ 2 จะดูช่อง 5 ไม่ได้ เพราะแผงอากาศหันผิดทิศอยู่ ดังนั้นถ้ามีทีวี 2 เครื่องขึ้นไปก็จะดูทีวีได้ไม่อิสระ  คือว่าแผงหันไปทิศไหนหรือทางห้องส่งไหนก็จะต้องดูตามๆกับไป ในเมื่อเป็นเช่นนี้ก็แล้ว ก็บอกได้เลยว่าสายอากาศรุ่นนี้ไม่ใช่สายอากาศที่ทันสมัยอย่างที่หลายๆคนคิดกัน แต่กับเป็นสายอากาศที่ไม่เหมาะกับปี 2007 เลยครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #75 เมื่อ: มิถุนายน 17, 2008, 09:49:18 am »

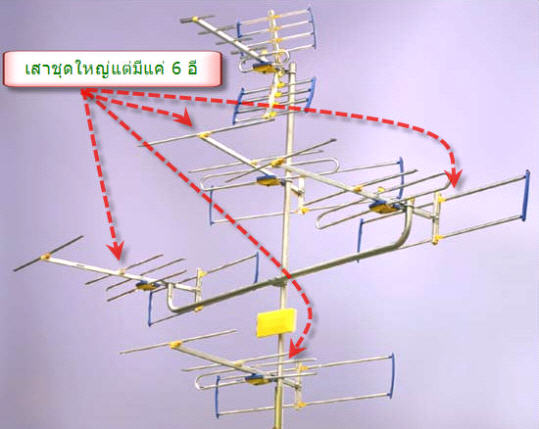

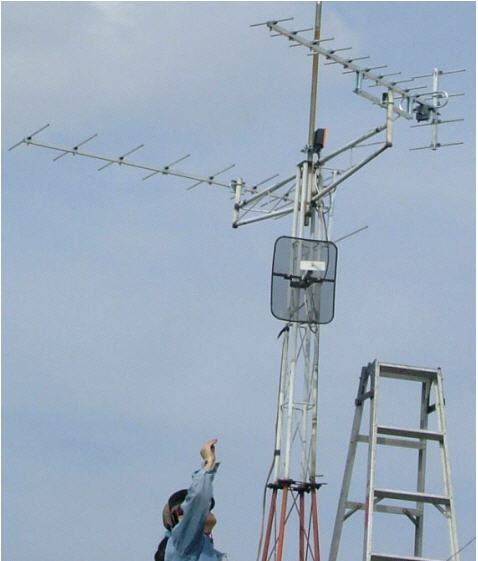

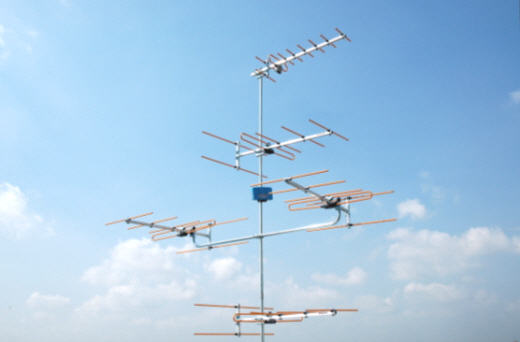

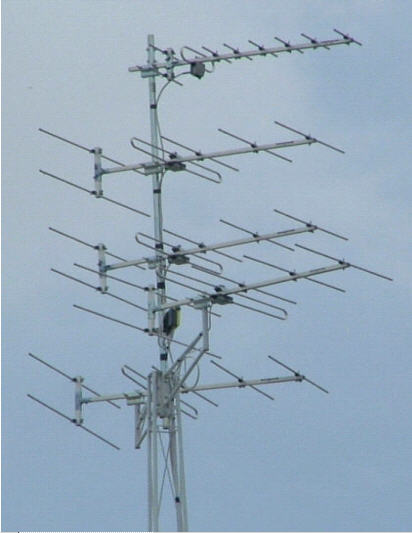

และรูปที่ 9 นี้ก็เป็นสายอากาศแบบแยกช่องหรือสายอากาศชุดใหญ่ที่ช่างหลายๆคนเรียกกัน ของอีกยี่ห้อหนึ่ง แต่สายอากาศแบบนี้ไม่ว่าจะเป็นยี่ห้ออะไรก็ตาม เขาออกแบบมาเพื่อให้ติดตามบ้านเรื่องทั่วไปนะครับ ไม่ได้ออกแบบมาให้ไปติดตั้งตามโรงแรม หรืออาพาแม้นหรือคอนโดครับ ดังนั้นเวลาตั้งตั้งสายอากาศในสถานที่ๆ
ต่างๆกันออกไป มีความจำเป็นที่ต้องศึกษาถึงเรื่องสัญญาณที่จะต้องใช้(จำนวนทีวีที่จะใช้มีกี่เครื่อง)และ สถานที่ ที่จะติดตั้งด้วย ว่าห่างจากห้องส่งกี่กิโลเมตร ตึกสูงแค่ไหน(ตึกกี่ชั้น)  เช่น
1.   ถ้าตึกสูงก็สามารถรับสัญญาณได้ดีกว่าตึกที่ต่ำกว่าดังนั้นก็สามารถใช้สายอากาศที่เล็กลงได้
2.   ถ้าตึกต่ำก็รับสัญญาณได้น้อยกว่าตึกสูง ดังนั้นจึงจำเป็นต้องใช้สายอากาศที่ใหญ่ขึ้นหรือสายอากาศที่รับได้แรงขึ้น
3.   ถ้าตึกที่อยู่ห่างจากห้องส่งมากก็ต้องใช้สายอากาศที่ใหญ่กว่าตึกที่อยู่ใกล้ ห้องส่งครับ
     ดังนั้นไม่ใช่ที่ไหนๆหรือตึกใดๆก็ใช้อยู่รุ่นเดียวคือชุดใหญ่ เหมือนในรูปที่ 9และ10
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #76 เมื่อ: มิถุนายน 17, 2008, 09:52:42 am »

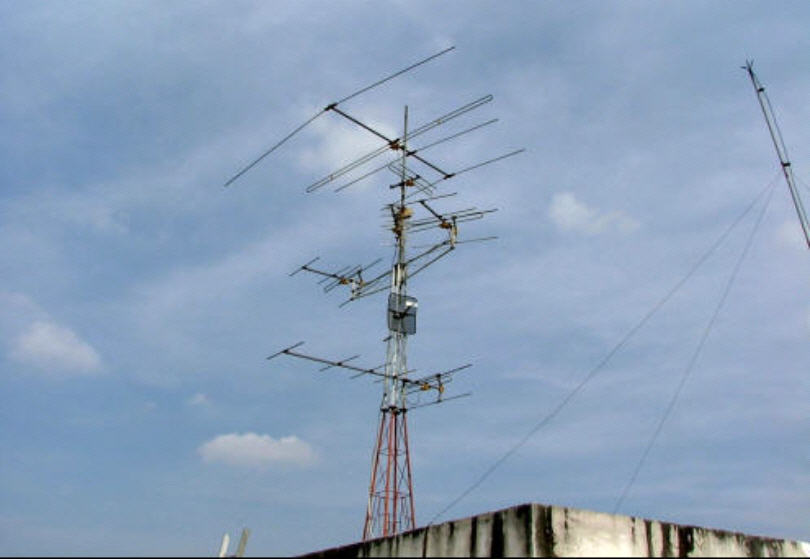

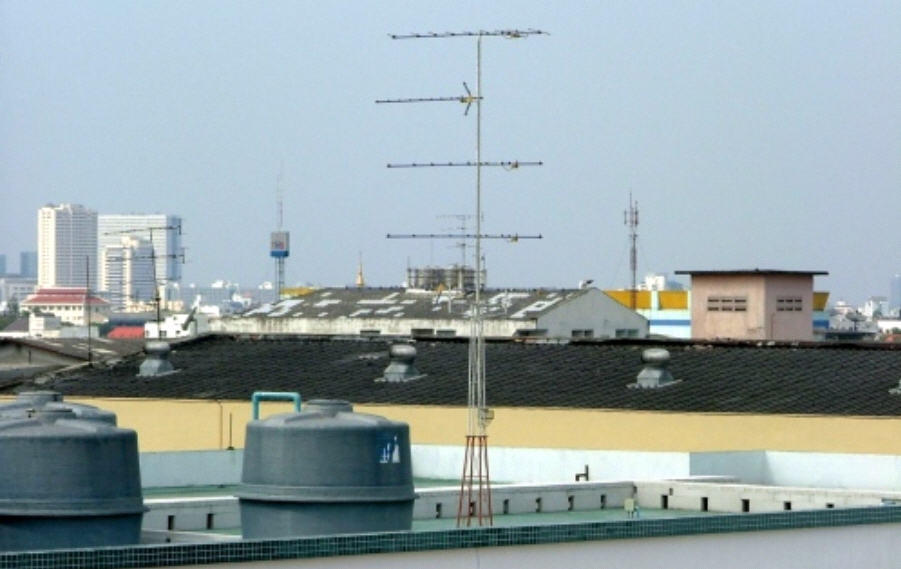

ภาพในรูปที่ 10 นี้เป็นการติดตั้งที่ผิดนะครับ
1.รุ่นนี้ไม่เหมาะกับอาพาแม้นท หรือคอนโด แต่ มีช่างเป็นจำนวนมากเอารุ่นนี้มาติดตามอาพาแม้นท หรือคอนโด  เพราะเชื่อกันว่ารุ่นนี้คือ รุ่นที่ดีที่สุดเพราะมันแยกช่องและเป็นชุดใหญ่
2.ดูจากรูปที่ 10 จะเห็นได้ว่า ทิศทางของสายอากาศหันไปทางเดียวกันหมดเลย  ในเมื่อห้องส่งอยู่ทางเดียวกัน ก็ไม่จำเป็นต้องมีสายอากาศหลายๆแผงดั่งที่ได้กล่าวไปแล้วในตอนต้น ซึ้งจะทำให้สูญเสียสัญญาณมากกว่าแบบ 2 แผงและต้องเสียค่าบำรุงรักษามากกว่ารุ่น 2 แผง ดังนั้นช่างทั้งหลายควรทำความเข้าใจกันใหม่นะครับ
ถ้าเป็นอาพาแม้นท หรือคอนโด ควรใช้อากาศรุ่นที่ใหญ่ขึ้น เพราะว่ามีจำนวนห้องมากหรือมีจำนวนทีวีหลายสิบเครื่องหรือบางที่มีถึงหลายร้อยเครื่องเลยที่เดียว ดังนั้นจึงมีความจำเป็นที่ต้องใช้สายอากาศที่ใหญ่ขึ้นเพื่อที่จะได้รับสัญญาณที่แรงขึ้นครับ ดังรูปที่ 11
     ดูจากจากรูปที่ 11 กับรูปที่ 10 จะเห็นได้ชัดเจนเลยว่า ขนาดของสายอากาศผิดกันอย่างมากเลยทีเดียวครับ ดังนั้น
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #77 เมื่อ: มิถุนายน 17, 2008, 09:58:30 am »

ผมยากให้ช่างสายอากาศ ทุกๆท่าน ทำความเข้าใจเรื่องนี้กันใหม่ครับ เพราะสิ่งที่รู้มาในอดีตมันผิด ไปจากความเป็นจริงมาก ครับ  ฉะนั้น พระพุทธเจ้าท่านจึงได้ตรัสสอนว่า

1.อย่าเชื่อถือเอาโดยฟังต่อกันมา
2.อย่าเชื่อถือเอาโดยนำสืบๆ กันมา
3.อย่าเชื่อถือโดยตื่นข่าว
4.อย่าเชื่อถือโดยอ้างตำรา
5.อย่าเชื่อถือโดยนึกเดาเอา
6.อย่าเชื่อถือโดยคาดคะเน
7.อย่าเชื่อถือโดยตรึกเอาตามอาการ
8.อย่าเชื่อถือโดยพอใจว่าต้องกันกับทฤษฎีคือความเห็น
9.อย่าเชื่อถือโดยพอใจว่าควรเชื่อได้
10.อย่าเชื่อถือโดยนับถือว่าสมณะนี้เป็นครูของเรา

 สำหรับฉบับนี้ขอจบเพียงเท่านี้ก่อนครับ ท่านที่สนใจที่จะเรียนรู้เทคนิคการติดตั้งสายอากาศ สามารถที่จะเรียนได้ที่ www.eon49.com ครับ ด้วยความปรารถนาดีจาก www.tv59.net
บันทึกการเข้า

e21fnw-LSV team♥
.กลุ่มผู้มีน้ำใจงาม..
member
*

คะแนน863
ออฟไลน์ ออฟไลน์

กระทู้: 2225


สนับสนุนคนดีให้ปกครองบ้านเมือง


อีเมล์
« ตอบ #78 เมื่อ: มิถุนายน 17, 2008, 09:09:34 pm »

ขอบคุณครับ  Smiley
บันทึกการเข้า

สมาธิมี  ปัญญาเกิด
พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #79 เมื่อ: สิงหาคม 02, 2008, 02:12:32 pm »

เทคนิคการติดตั้งสายอากาศภาคสนาม ตอนที่ 31


สวัสดีครับแฟนๆช่างสายอากาศทุกๆท่าน ในตอนที่ผ่านๆมาเราก็ได้รู้จักเรื่องการเลือกสายอากาศกันแล้ว มาตอนนี้ก็จะมาคุยถึงเรื่องการติดตั้งที่ผิดๆกันบ้างนะครับ แท้จริงแล้ว มันก็ไม่มีเนื้อหาอะไรมากหรอกครับ เพียงแต่เอามาเล่าให้ฟังกันว่า สายอากาศที่เราๆท่านๆได้เห็นๆกันตาม สถานที่ต่างๆนั้นมันติดตั้งผิดอยู่ หรือใช้รุ่นผิดอยู่ อะไรประมาณนี้ และถ้าผมไม่เอาภาพมาให้ดู ท่านผู้อ่านหลายๆท่านก็คงนึกภาพไม่ออก หรือไม่เชื่อเรื่องที่ผมได้เล่าให้ฟังเป็นแน่แท้เลยทีเดียว ว่าวงการสายอากาศทีวีของเมืองไทยมันแย่ขนาดนี้เลยหรอ มองไปตรงไหนก็เห็นแต่สายอากาศที่ติดตั้งผิด มองไปตรงไหนก็มีแต่สายอากาศเลือกรุ่นผิดมาติดตั้ง( ประมาณว่า เอาผู้หญิงไปทำงานแทนผู้ชายหรือเอารถปิกอัพไปขนของแทนรถบรรทุก 10  ล้อ อะไรประมาณนี้ละครับ) เรื่องที่ผมเอามาเล่าให้ฟังนี้เป็นแค่ตัวอย่างจาก กทม. เท่านั้นเองนะครับ  ผลยังร้ายแรงขนาดนี้ ถ้าต่างจังหวัดละจะขนาดไหน ลองคิดดูเอาเองก็แล้วกันนะครับ ทีนี้มาเข้าเรื่องกันดีกว่านะครับ  จากรูปที่ 1
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #80 เมื่อ: สิงหาคม 02, 2008, 02:14:30 pm »

จะเห็นได้ชัดเลยว่าผิดรุ่นครับ คือตามที่ได้กล่าวไปในตอนก่อนๆแล้วว่า ถ้าห้อง ส่งอยู่ในทิศทางเดียวกัน ก็ให้ใช้แค่ 2 แผงก็พอแล้ว แต่นี้เพื่อนเล่น 4 แผงเลย  ถามว่าทำไหมต้อง 4 แผงละ? ก็คงมีเพื่อนๆช่างเป็นจำนวนมากตอบว่า เพื่อแยกช่องไง ครับ  ครับถ้าตอบแบบนี้ก็ต้องถามว่า แล้วทำไหมไม่ใช้ 6 แผงเลยละครับ จะได้แยกให้ครบเลยไง ครับ แผงละช่อง แต่นี้มีแค่  4 แผงเองยังแยกไม่ครบช่องเลย  แล้วทีนี้จะอธิบายว่ายังไงละครับ?  แต่ตามที่ผมคิดคือ ที่แน่ๆเลยนะครับ ก็คือสายอากาศแผง UHF แผงเดียวใช้รับ 2 ช่องคือช่อง 29 และ 32  ดังนั้นจบไปแล้ว 2 ช่อง  เหลืออีก 4  ช่องแต่ทำไหมมี 3 แผงละ อันนี้ผมเองก็ไม่ทราบครับ  คงต้องไปถามคนออกแบบสายอากาศต้นนี้เองแล้วละครับ ว่าทำไม ถึงออกแบบ แบบนั้น แต่ที่แน่ๆคือ เป็นการออกแบบสายอากาศที่ผิดนะครับ
   นอกจากออกแบบสายอากาศที่มีจำนวนแผงแบบแปลกๆแล้ว (จะแยกก็แยกไม่หมด จะ รวมก็ไม่รามให้หมด)  ยังออกแบบสายอากาศแผง UHF ผิดอีกด้วย เพราะสาอากาศแผง UHF ที่เขาออกแบบมานั้น ทางผู้ผลิตเขาออกแบบมาเพื่อใช้กับบ้านพักอาศัยเท่านั้น แต่นี้เป็น ระบบแมนชั่นหรืออาพาร์ทเม้น ดังนั้นจึงเรียกได้ว่าใช้สายอากาศผิดรุ่นครับ  ทำไมไม่ใช้สายอากาศที่ใหญ่กว่านี้ จะได้รับสัญญาณได้แรงๆ ภาพจะได้ชัดๆละครับ?
   เรื่องจำเป็นกับเห็นเป็นเรื่องไม่จำเป็น (คือเรื่องสายอากาศควรใช้แผงใหญ่กับใช้สายอากาศแผงเล็ก)
   เรื่องไม่จำเป็นกับเห็นเป็นเรื่องจำเป็น (คือสายอากาศแบบแยกแผงหรือแยกช่องแทนที่จะใช้สายอากาศแผงรวมหรือสายอากาศรวมช่อง)
ที่พูดมานี้แค่มองดูด้วยตานะครับ ถ้าเอาเครื่องมือมาวัดผลที่ออกมา จะมีเรื่องที่ทำให้ท่านผู้อ่านได้ตกใจอีกมากโดยเฉพาะตอนจ่ายสัญญาณเข้าสู้ระบบ แล้วโดยเฉพาะท่านที่เป็นคนจ่ายเงินจ้างช่างมาติดตั้งเมื่อรู้ความจริงแล้วอย่าเพิ่งเป็นอะไรไปนะครับ ทำใจดีๆไว้ก่อน  อ่านบทความในฉบับนี้ อย่างสบาย ๆ  แท้จริงเรื่องนี้ผมจะเขียนมาตั้งนานแล้ว แต่ กลัวจะทำให้ช่างสายอากาศได้รับผลในทางไม่ดีเลยไม่ได้เขียน แต่ผมก็รอเวลามานานพอควรแล้ว ผมว่า ทุกๆท่านสามารถเปิดใจยอมรับความจริงในเรื่องนี้ได้แล้ว รวมไปถึงผู้ที่ออกแบบสายอากาศและอุปกรณ์ที่เกี่ยวข้องต่างๆด้วย  เพราะผมจำเป็นต้องเอาความจริงบางส่วนเท่าที่จำเป็นมาเล่าสู่ชาวโลกได้รับทราบกัน อย่างไรแล้วถ้าบทความนี่ทำให้ท่านใดไม่สบายใจผมก็ต้องขออภัยมา ณ ที่นี่
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #81 เมื่อ: สิงหาคม 02, 2008, 02:19:29 pm »

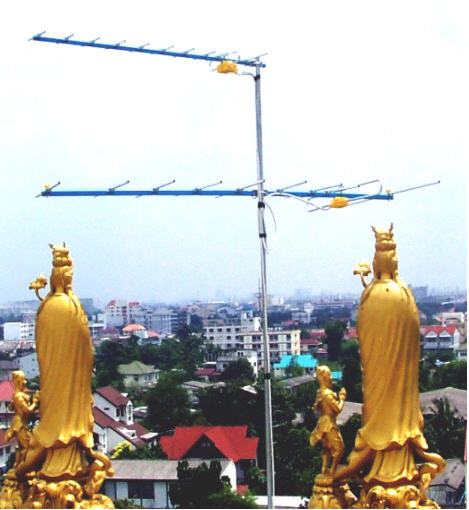

จากรูปที่ 2 ก็เป็นสายอากาศที่ผิดรุ่นอีกแบบหนึ่ง ภาพนี้ถ่านที่ตึกพาราเพส ถนนลาดพร้าว
เนื่องด้วยทางตึกมีปัญหา ช่อง 5 และช่อง 11 รับไม่ชัดภาพออกแนวๆสัญญาณอ่อน และช่อง 7 เป็นเงาอย่างแรงและภาพโย้ในบ้างครั้ง จึงได้ให้ทางทีมงาน tv59.net ไปช่วยแก้ไขปัญหาให้ ทางทีมงานเราไปดูอาการเสีย พบว่า สายอากาศมีอายุการใช้งานมาหลายปีมากแล้ว สนิมก็กิน  แผงบ้างแผง Elements: ก็หักแล้ว จึงเสนอทางเจ้าของตึกให้เปลี่ยนสายอากาศใหม่ ทางเจ้าของตึกก็ตกลง จากนั้นทางทีมงานก็ได้ทำการเปลี่ยนสายอากาศให้ใหม่ ดังรูปที่ 3  และ 4  ครับ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #82 เมื่อ: สิงหาคม 02, 2008, 02:25:41 pm »

เห็นรูปสายอากาศแล้ว ไม่ต้อง  งง  หรือสงสัย เพราะแค่สายอากาศ 2 แผงก็รับได้แล้ว ดีกว่าสายอากาศรุ่นที่มีหลายๆแผง (ตามข้อมูลที่ได้เขียนไปในตอนก่อนหน้านี้)  ที่นี้มาดูความแรงสัญญาณย่าน VHF กันว่าสัญญาณสวยแค่ไหน? (คำว่าสัญญาณสวยนั้นใช้กับวงการช่างสายอากาศที่มีเครื่องมือวัดสัญญาณเท่านั้น เพราะถ้าช่างที่ไม่มีเครื่องมือวัดสัญญาณก็จะไม่รู้จักคำนี้ ว่าหมายถึงอะไร คำว่าสัญญาณสวย มันสวยอย่างไร? ) ดูรูปที่ 5 ประกอบ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #83 เมื่อ: สิงหาคม 02, 2008, 02:27:31 pm »

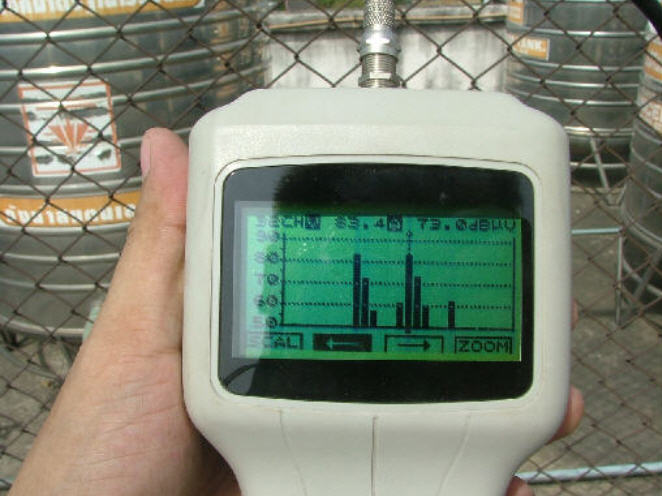

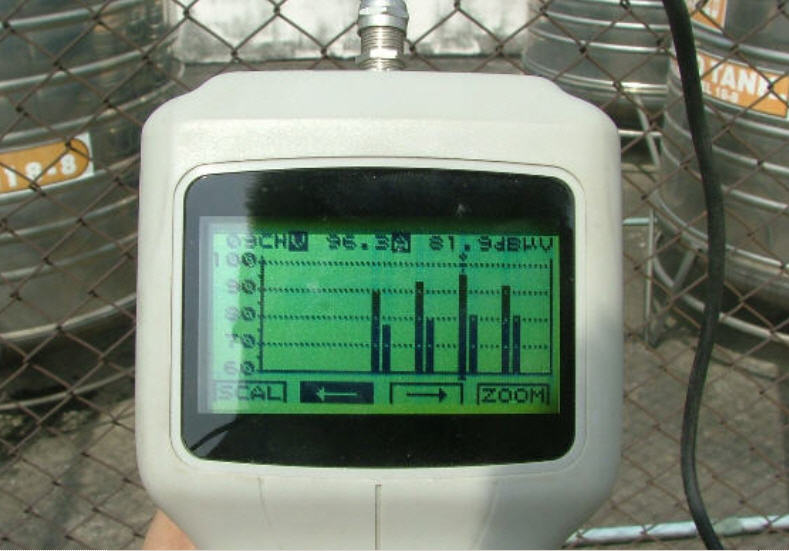

ดูจากรูปที่ 5 จะเห็นได้ว่าสัญญาณย่าน VHF รับได้ถึง 96 dB โดยประมาณ สัญญาณระดับนี้จัดได้ว่าสูงมากเลยทีเดียว (ในบทความตอนก่อนก่อน ผมได้กล่าวไปแล้วครั้งหนึ่งว่า สัญญาณสูงขนาดนี้ ไม่ใช้บูสเตอร์ขยายสัญญาณก็สามารถจ่ายสัญญาณเข้าสู้ระบบได้แล้ว และภาพที่ออกมาจะสวยมากๆด้วย สวยกว่าสัญญาณที่ผ่านบูสเตอร์ขยายมาเสียอีก
        ทีนี้มาดูสัญญาณย่าน UHF กันบ้าง ในรูปที่ 6
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #84 เมื่อ: สิงหาคม 02, 2008, 02:30:50 pm »

จากรูปที่ 6 จะเห็นได้ว่า สัญญาณ UHF ได้แค่ 83 dB โดยประมาณ ดังนั้นทางที่ดี หรือสิ่งที่ถูกต้อง คือแค่บูสสัญญาณ UHF เพียงอย่างเดียวก็พอแล้ว (ดังที่เคยกล่าวไปแล้วในตอนก่อนๆ)

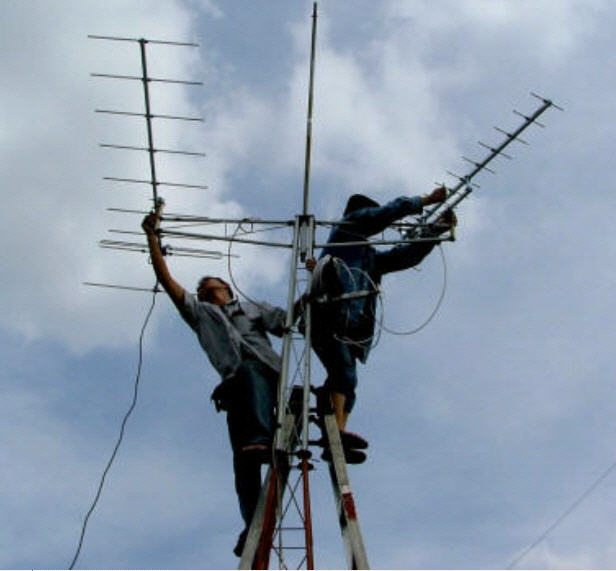

       เมื่อทางทีมงาน tv59.net ได้ทำการติดตั้งสายอากาศเสร็จแล้วก็จ่ายสัญญาณเข้าสู้ระบบ ผลออกมาดูไม่ได้เลย(สัญญาณต้นแบบก็ดี ทั้งความแรงสัญญาณและความคมชัดของภาพ) ย่าน VH (5-7-9-11)ภาพล้มหมดเลย ไปวัดสัญญาณที่จุด Output test   ได้ความแรงที่ 82 dBโดยประมาณ ปรับเร่งลดสัญญาณย่าน  VH  ไม่มีผลเลย ทำให้ทีมงานเริ่ม  งง  พอสมควรว่าเกิดอะไรขึ้น หลังจาก งง  สักพักใหญ่ก็ได้ทราบว่า ช่างชุดเก่าว่างยาไว้ ด้วยความตั้งใจหรือด้วยความไม่มีความรู้ ก็มิทราบได้คือ เขาต่อระบบการใช่งานของ บูสเตอร์ผิด คือว่าเขาเอาสัญญาเข้าที่ UHF IN ครับ ดังนั้น สัญญาณ VHF จึงหายไป แต่ที่มีอยู่ 80 dB กว่าๆ ก็เป็นเพราะสัญญาณที่เหลือจากวงจรฟิลเตอร์เข้าไปในวงจรขยาย อันนี้อธิบายลำบากพอสมควร ขออธิบายโดยกว้างๆก็แล้วกัน คือว่า โดยปกติแล้วสัญญาณย่าน VHF จะไม่สามารถเดินทางผ่านไปในทาง UHF IN PUT อยู่แล้ว แต่ก็ไม่ใช่ทั้งหมดเลย เช่นในกรณีนี้ สัญญาณต้นทางมีประมาณที่ 90กว่า dB ถูกฟิลเตอร์(กรองทิ้ง) ไปประมาณ 50 dB เหลือผ่านเข้าไปได้ประมาณ 40 dB โดยประมาณ เมื่อเข้าไปได้แล้ววงจรขยายใน บูสเตอร์ก็ขยายขึ้นให้อีก42dB โดยประมาณ ก็สรุปความกว้างๆได้ว่า เท่ากับ90-50=40+42=82
ทีนี้มาดูหน้าตาบูสเตอร์ตัวที่ว่าสิว่ามันหน้าตาเป็นเช่นไร? ในรูปที่ 7
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #85 เมื่อ: สิงหาคม 02, 2008, 02:32:53 pm »

จากรูปที่ 7 ท่านจะเห็นได้ว่าการต่อสัญญาณแบบรูปที่ 7 สัญญาณ VHF จะผ่านไปไม่ได้ ดังนั้นทางทีมงาน tv59.net จึงได้เลื่อน SW ลงมาด้านล่าง เมื่อ SW เลื่อนมาด้านล่าง สัญญาณทั้ง ย่าน VHF และ UHF ก็ผ่านเข้าไปในระบบได้ แต่ปัญหายังไม่จบครับ พอทางทีมงานปล่อยสัญญาณผ่านไปได้ก็ได้อาการใหม่เกิดขึ้นมาอีก คือภาพเป็นคลื่น เพราะว่า ต้นสัญญาณเรามีความแรงสัญญาณถึง 96dB ดังนั้นเมื่อบวกกับอัตราขยายของบูสเตอร์ 42 dB ก็เท่ากับว่าตอนนี้สัญญาณทาง OUT PUT ต้องได้ถึง 96+42=138dBแต่บูสเตอร์ตัวนี้Max. Output Level : 110 dB เท่านั้นเอง ดังนั้นตอนนี้สัญญาณเกินไปถึง 28dBทีเดียว ทีนี้ก็ไป ปรับลดสัญญาณย่าน  VH ลงมาสุด ก็ลงลงได้ 20 dB ก็เท่ากับสัญญาณเหลือที่  138-20=118dB สัญญาณก็ยังเกินอยู่ดี ดังนั้นจะเห็นได้ว่าคนออกแบบคนเก่าเขาคงมีความรู้น้อยไปสักหน่อย ที่ออกแบบผิดคือเอาบูสเตอร์ตัวนี้หรือรุ่นนี้มาใช้เลยทำให้ทำงานยากขึ้น(การที่เขาเลือกบูสเตอร์ตัวนี้มาใช้ก็เพราะว่า บูสเตอร์ตัวนี้เป็นบูสเตอร์ที่ใหญ่สุดในวงการช่างสายอากาศซื้อใช้กัน หรือพูดอีกแบบก็คือไม่ได้ซื้อตามชิ้นงานที่ต้องการใช้แต่ซื้อตามคำบอกเล่าคือตัวนี้ดีตัวนี้ใหญ่เลยซื้อมา) แต่ปัญหานี้ไม่ใช่ปัญหาใหญ่สำหรับทีมงาน tv59.netครับ ทางทีมงานก็ได้เอา ATTENUATORมาลดสัญญาณอีกที ทีนี้สัญญาณไม่กวนกันแล้วภาพไม่เป็นคลื่นแล้ว  (แต่เสียดายสัญญาณที่รับมา ถูกลดทิ้งไปตั้ง 30 dB ซึ้งเป็นสัญญาณแท้ๆเลยนะครับ)
ทีนี้ก็มาดูสัญญาณย่าน UHF ผลออกมาทำให้ทีมงาน งง อีกแล้วครับ คือว่าสัญญาณช่อง 32 ไม่มาครับ คือว่าช่อง 29 มาตั้ง120 กว่าdB แต่ช่อง 32 มองไม่เห็นแถบสัญญาณเลย (เครื่องวัดสัญญาณที่ทางทีมงานใช้นี้ ถ้าสัญญาณต่างกันมากกว่า 40 dBก็จะมองสัญญาณช่องที่ต่ำกว่าไม่เห็นครับ) แต่พอปรับเครื่องวัดให้ลดลงมาก็เห็นช่อง 32  มีความแรงสัญญาณเพียงแค่ 80 กว่าdBเอง เลยนึกขึ้นมาได้ว่า ระบบสายอากาศของตึกนี้มีช่อง TTVด้วย ดังนั้นจึงเปิดดูระบบการMIXสัญญาณของเก่าดู ผลก็คือว่า  ไปเจอตัว MIX ที่เป็นระบบเก่าอยู่ (ตัวMIX ของTTV ระบบเก่า ให้สัญญาณผ่านได้แค่ ช่อง  29ครับ ) ดูรูปที่ 8 ประกอบ
บันทึกการเข้า

พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
*

คะแนน1453
ออฟไลน์ ออฟไลน์

กระทู้: 12125

091-091-9196 ID LINE : tv59


เว็บไซต์
« ตอบ #86 เมื่อ: สิงหาคม 02, 2008, 02:34:43 pm »

เมื่อเห็นตัว MIXแล้วก็เข้าใจได้ว่า สัญญาณช่อง 32  หายไปเป็นเพราะถูกตัว MIX ตัวนี้ฟิลเตอร์ทิ้งไป แต่สิ่งที่ทำให้  งง ต่อไปก็คือ แล้วช่อง 32 เดิม เขาจ่ายลงระบบได้อย่างไร เพราะระบบเดิมช่อง  32 ไม่มีปัญหาอะไร หมายความว่าดูได้ชัดปกติ  ทางทีมงานก็ได้แค่สงสัยแต่ไม่รู้ที่ไปที่มาของระบบ แต่ที่แน่ๆตอนนี้ เราต้องทำให้ช่อง 32 ผ่าไปได้ก่อน โดยการตัดต่อระบบแล้วทำการ MIX ใหม่ จากนั้นช่อง 32 ก็ผ่านไปได้ แล้วทีมงานก็ทำการปรับแต่งจนสัญญาณดี ไม่มีการกวนกันแล้ว  จึงจ่ายสัญญาณเข้าสู้ระบบอีกครั้ง

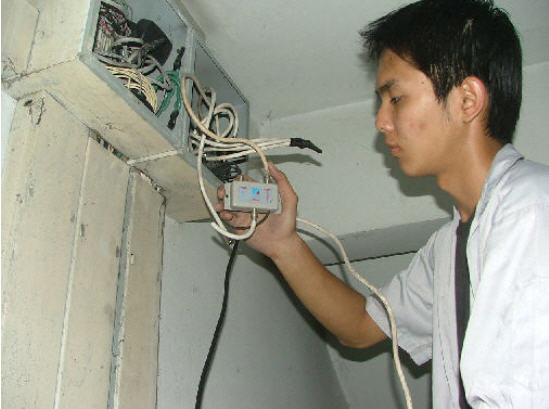

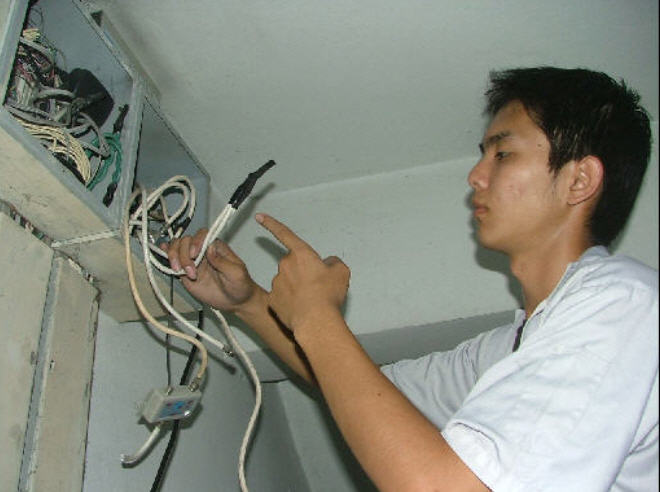

  ทีนี้ก็ได้ดูภาพตามห้อง ผมออกมา ช่อง 5กับช่อง 11 ภาพยังดูไม่ดีเลย และช่อง 7 ภาพเป็นเงาค้อนข้างมากและโย้ด้วยในบางครั้ง  (ตอนที่ทางทีมงานเช็คระบบเราได้ต่อสัญญาณมาจากจุด Output test    ดูภาพก็ปกติดี) ทำให้ทีมงานเริ่มหมดแรงและเริ่มมองหน้าอย่าง งง ๆถึง งงมากๆว่าเกิดอะไรขึ้นทำไหมถึงเป็นเช่นนี้  เรามาแก้ช่อง 5-7-11 และเราก็ได้ทำการแก้แล้ว แต่ทำไหมอาการยังเหมือนเดิม มันเป็นไปได้อย่างไร และแล้ว ก็กลับไปเช็คระบบการจ่ายสัญญาณดู ผลออกมายิ่งเช็คก็ยิ่ง งง มากขึ้น  เพราะเราได้ถอดสายนำสัญญาณที่มาจาก OUT PUTของบูสเตอร์เพื่อมาเข้า SP IN ออกแล้ว แต่ภาพในระบบยังรับได้อยู่  จากนั้นก็ทางทีมงานก็ไปไล่สายนำสัญญาณที่มาจากสายอากาศดูผมก็ได้พบว่า ช่างชุดก่อนว่างยาอีกแล้วครับท่าน คือเขาเอาสายนำสัญญาณที่มาจากสายอากาศมาแยกเป็น2ทางโดนจับพันกันเป็นก้อน ทางหนึ่งเข้าไปในระบบทาง SP OUT อีกทางหนึ่งเข้าไปที่ตัว MIX สัญญาณออกจากตัว MIX ก็ไปเข้าบูสเตอร์ สัญญาณออกจากบูสเตอร์ก็ไปเข้า SP IN
ดูรูปที่ 9 ประกอบ
บันทึกการเข้า

หน้า: 1 2 [3] 4 5 6 7 ... 9   ขึ้นบน
  พิมพ์

กระโดดไป:

Powered by MySQL Powered by PHP Powered by SMF 1.1 RC2 | SMF © 2001-2006, Lewis Media

lsv2555Please follow the new website at https://www.pohchae.com

Valid CSS!
