ผู้เขียน หัวข้อ: สวิทชิ่ง +-80V  (อ่าน 93691 ครั้ง)
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« เมื่อ: มกราคม 24, 2008, 10:31:51 PM »

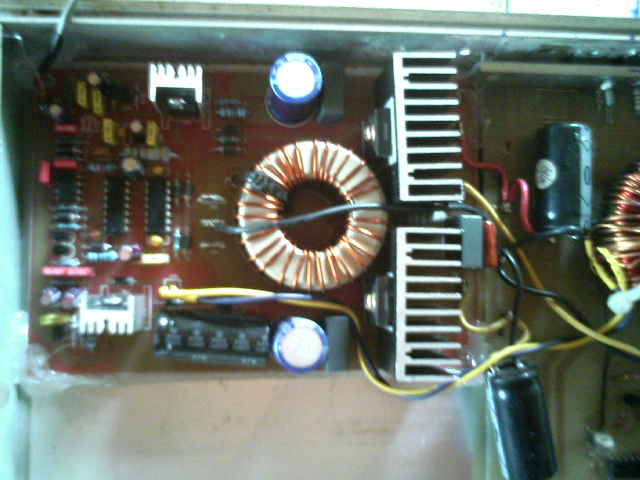

ที่จริงจะทำ +- 95V ครับแต่ลวดหมดซะก่อน ใช้ร่วมกับ CLASS D V3 ของค่าย  NTE


บันทึกการเข้า

golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #1 เมื่อ: มกราคม 24, 2008, 11:33:21 PM »

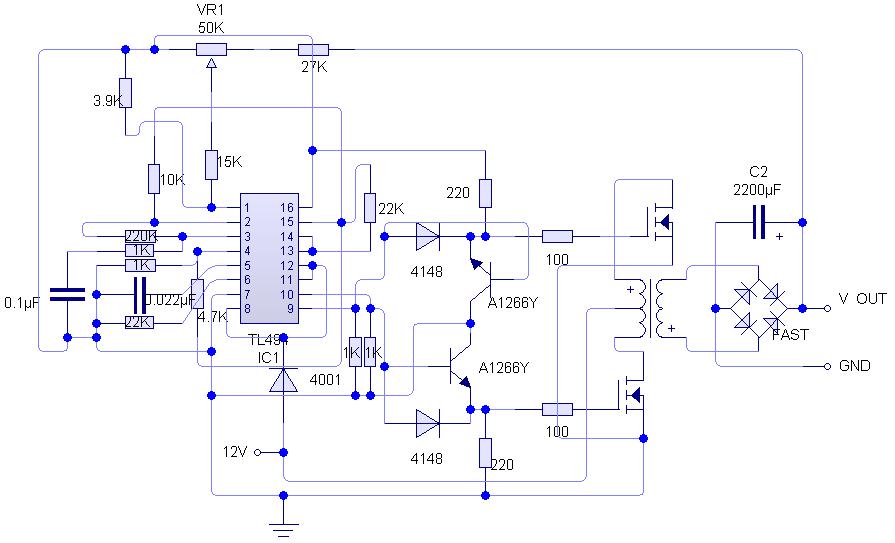

วงจรครับ อาจดูยากซักนิด ที่ R 27K ต่อที่ + ไฟออก
ไฟเขาที่ Ic ต่อที่ไกล้ๆ C 100uf ครับ ขั้วดูที่C
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #2 เมื่อ: มกราคม 24, 2008, 11:36:01 PM »

ลืมบอกครับ ขา 9 และ 10 ต้องไปต่อกับ TR  ไดร์ครับ R1K ต่อแบบเดิมยังไงจะเอาวงจรสมบูรณ์ให้ดูอีกที
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #3 เมื่อ: มกราคม 25, 2008, 11:30:34 PM »

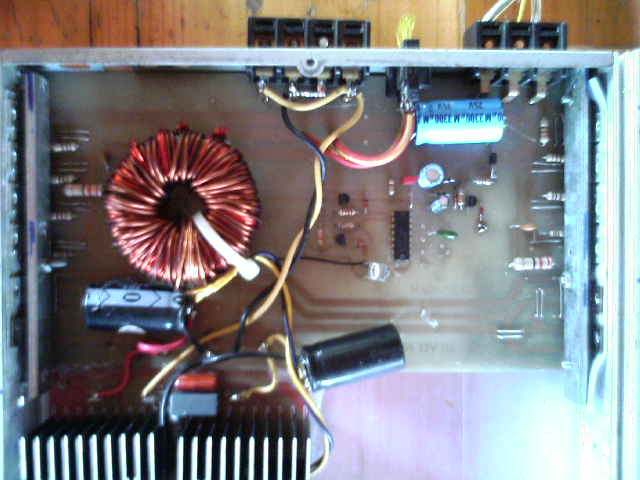

วงจรสมบูรณ์ครับ อาจดูยากซักหน่อย
บันทึกการเข้า
K.D.3000
วีไอพี
member
***

คะแนน61
ออฟไลน์ ออฟไลน์

กระทู้: 141



อีเมล์
« ตอบ #4 เมื่อ: มกราคม 30, 2008, 09:59:09 PM »

 Embarrassed Embarrassedอยากทราบผลการทดสอบจัง Cool
บันทึกการเข้า

golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #5 เมื่อ: มกราคม 31, 2008, 02:39:30 PM »

ผลการทดสอบเป็นที่น่าพอใจมากครับไฟไม่ตกเลยอัดเต็มที่แค่อุ่นๆครับ
บันทึกการเข้า
lek-apichat
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 72


คนเล่นของ

TOOM-MAN@HOTMAIL.COM
« ตอบ #6 เมื่อ: กุมภาพันธ์ 01, 2008, 08:43:15 PM »

REM ต่อตรงไหนครับไช้เฟสเบอร์อะไร Wink
บันทึกการเข้า
nuysound
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 8


« ตอบ #7 เมื่อ: กุมภาพันธ์ 02, 2008, 12:08:54 PM »

 Sad Sad Sad     OK เลยจะลองทำดูครับ
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #8 เมื่อ: กุมภาพันธ์ 02, 2008, 10:23:31 PM »

REM ต่อตรงไหนครับไช้เฟสเบอร์อะไร Wink
ดูที่ C 100 ไมโครครับ เฟสเบอร์ IRFZ 44 N หรือเบอร์อื่นก็ได้ที่เป็น N-Channel
บันทึกการเข้า
lek-apichat
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 72


คนเล่นของ

TOOM-MAN@HOTMAIL.COM
« ตอบ #9 เมื่อ: กุมภาพันธ์ 04, 2008, 10:16:04 PM »

ไช้ลวดเบอร์อะไรครับ เขากี่รอบ ออกกี่รอบถึงจะได้  80v  ตอนนี้กำลังออกแบบวงจรครับแล่มเลย Wink Wink Embarrassed
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #10 เมื่อ: กุมภาพันธ์ 05, 2008, 09:09:02 AM »

ผมไม่รู้ว่าลวดเบอร์อะไรครับไม่ได้วัดผมนำลวดมาทบกันเข้า 5 ออก 35 ครับ ของผมมันปรับ V ได้ครับ
ตอนนี้อับเป็น 105V แล้วครับ แล้วใช้ VR ปรับให้ได้ 95 ครับส่วนลวดออกพัน ประมาณ 40-45 รอบครับ
ถ้าจำไม่ผิดน่าจะ 45  รอบครับผมพันเต็มว่าครับ กระแสไม่ต้องพูดถึง มากแน่นอนใช้ลดทำกันครับ
เฟส ขนานกัน 4 คู่ และ fast ไดโอด 2 คู่
บันทึกการเข้า
lek-apichat
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 72


คนเล่นของ

TOOM-MAN@HOTMAIL.COM
« ตอบ #11 เมื่อ: กุมภาพันธ์ 05, 2008, 10:27:33 PM »

ขา 9 กับขา 10  ต่อขาไหนของ TR  ไดร์ครับช่วยล้ากให้น่อยครับเพื่อความชัวขอบคุณครับ Cool
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #12 เมื่อ: กุมภาพันธ์ 06, 2008, 09:29:34 PM »

โทษที่ครับลืมจนได้ ที่ ขา BASE  ของTR  ตัวไหนก็ได้ ครับ
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #13 เมื่อ: กุมภาพันธ์ 06, 2008, 09:35:55 PM »

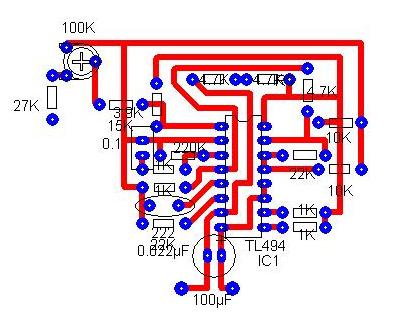

รูปครับ
บันทึกการเข้า
tanugi
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 14


อีเมล์
« ตอบ #14 เมื่อ: กุมภาพันธ์ 14, 2008, 02:56:06 PM »

อยาก ได้วงจรที่เป็น ลายวงจรนะครับ  ไม่เอาลายปริ้น

ขอบคุณมากครับ

tanugi2000@hotmail.com
บันทึกการเข้า
krajitrit
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 35


« ตอบ #15 เมื่อ: กุมภาพันธ์ 15, 2008, 12:12:31 PM »

ดูรูปแล้วงงมาก ๆเลยคับขอเป็นลายวงจรหน่อยคับ
krajitrit@windownslive.com
บันทึกการเข้า
racingcube
member
*

คะแนน-1
ออฟไลน์ ออฟไลน์

กระทู้: 46


« ตอบ #16 เมื่อ: กุมภาพันธ์ 16, 2008, 12:27:07 AM »

 Grin ขอถาม้บางครับ ถ้าที่ทำแรงดันขาออกเท่ากับ -+95 โวล์ แล้วกระแสที่ใด้ประมาณกี่แอมป์ใด้ครับ ถึง20แอมป์รึป่าวหรือมากกว่า
ถ้าผมจะเอาไปใช้กับวงจร TR 07 จะไหวป่าวครับ  แล้วต้องปรับแต่งอะไรอีกป่าว ผมต้องกรานทำไปใช้กับรถ แล้วมันจะมีปัญหาหรือป่าว
ถ้านำมามันมารวมกันแล้ใช้กับรถยนต์ (เสียงฮัมและเสียงรบกวน) Roll Eyes
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #17 เมื่อ: กุมภาพันธ์ 16, 2008, 02:40:12 PM »

อยาก ได้วงจรที่เป็น ลายวงจรนะครับ  ไม่เอาลายปริ้น

ขอบคุณมากครับ

tanugi2000@hotmail.com
ดูรูปแล้วงงมาก ๆเลยคับขอเป็นลายวงจรหน่อยคับ
krajitrit@windownslive.com
Grin ขอถาม้บางครับ ถ้าที่ทำแรงดันขาออกเท่ากับ -+95 โวล์ แล้วกระแสที่ใด้ประมาณกี่แอมป์ใด้ครับ ถึง20แอมป์รึป่าวหรือมากกว่า
ถ้าผมจะเอาไปใช้กับวงจร TR 07 จะไหวป่าวครับ  แล้วต้องปรับแต่งอะไรอีกป่าว ผมต้องกรานทำไปใช้กับรถ แล้วมันจะมีปัญหาหรือป่าว
ถ้านำมามันมารวมกันแล้ใช้กับรถยนต์ (เสียงฮัมและเสียงรบกวน) Roll Eyes

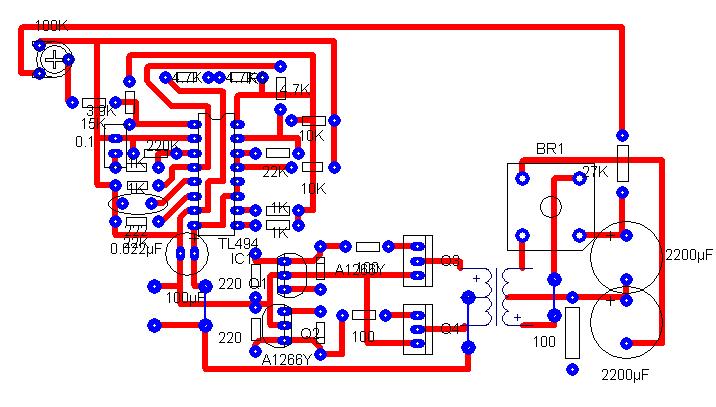

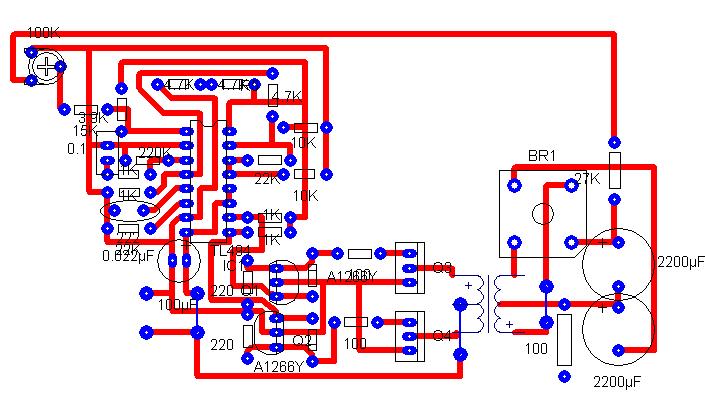

เดี๋ยวเขียนลงให้ใหม่ครับสำครับลายวงจร ( อันนี้ใช้เวลามาหน่อยใจเย็นๆน๊ะครับ ลงให้แน่นอน)

กระแสที่ได้ไม่ถึง 20 ครับเพราะลวดเส้นเล็กไป
บันทึกการเข้า
racingcube
member
*

คะแนน-1
ออฟไลน์ ออฟไลน์

กระทู้: 46


« ตอบ #18 เมื่อ: กุมภาพันธ์ 17, 2008, 09:38:59 PM »

dc to dc +- 80 V ถ้าต้องการ 1000  VA  จะต้องใช้ fet กี่คุ่ แล้วจะต้องใช้ลวดประมาณเบอร์อะไร พันทั้งเข้าและออก
*********** ขอบคุณครับที่ตอบให้ **************
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #19 เมื่อ: กุมภาพันธ์ 18, 2008, 07:13:36 PM »

ผมคงตอบไม่ได้แล้วซิครับ สูตรผมก็ไม่มี ขนานลวดก็ไม่รู้  ใครรู้ช่วยตอบด้วยน๊ะครับ
ผมคงตอบได้แค่นี้ครับเท่าที่เห็นมา 1000VA ขนานเฟส 5 คู่ ลวดไม่รู้ว่าเบอร์อะไร อยากได้กระแสมากก็ลวดใหญ่
ทั้งเข้าและออก สูตรคำณวนหาโวลต์ก็ที่ http://www.ubmthai.com/leksoundsmf3/index.php?topic=10132.120
บันทึกการเข้า
watee
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 51


« ตอบ #20 เมื่อ: กุมภาพันธ์ 19, 2008, 01:10:51 PM »

คุณ  GOLF หม้อแปลงหาซื้อที่ไหนครับ
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #21 เมื่อ: กุมภาพันธ์ 19, 2008, 05:53:11 PM »

หม้อแปลงไม่ได้ซื้อครับ ผมแกะเอาจาก Amp เก่าที่ซ่อมไม่ได้แล้วครับ
บันทึกการเข้า
prawit penboon
member
*

คะแนน35
ออฟไลน์ ออฟไลน์

กระทู้: 345


อีเมล์
« ตอบ #22 เมื่อ: กุมภาพันธ์ 20, 2008, 03:08:25 PM »

1 วงจรมันคล้ายๆกันครับ ถ้าจะเอากำลังสูงๆ ก็ต้องมี แบต และสายไฟที่ใหญ่พอ คิด ดู 12โวลท์ 1000วีเอ
   ยังไม่รวมความสูญเสีย กระแสจะเป็นกี่แอมป์
2 ถ้ามีข้อ1 ก็ต้องหาแกนหม้อแปลงที่รองรับกำลัง 1000VA อย่างน้อยก็ ETD 49 หรือ EE ER EI 53
3 ]ลองดูวงจร FET ใช้IRF3205 3คู่ก็พอ
บันทึกการเข้า
supoj08
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 16


อีเมล์
« ตอบ #23 เมื่อ: เมษายน 15, 2008, 10:53:35 PM »

นอ้งให่ม   Sad
บันทึกการเข้า
sekbboy
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 81


อีเมล์
« ตอบ #24 เมื่อ: เมษายน 18, 2008, 05:15:13 AM »

 Wink คุณ GOLF คับ..ผมสงสัยในส่วนที่วงมาให้นะคับ...มันแปลกๆ..ช่วยบอกหน่อยคับว่ามันยังไงคับ..คือผมสนใจวงจรนี้มากจิงจิงคับ...อยากจะเอาไปใช้กับ 100 W OCL มีลายวงจรมั้ยคับอยากได้จิงจิงคับ...ที่ผมสงสัยคือทำไม R 4.7K ต่ออนุกรมกัน...C ที่ตรงขา 5ของIC ค่าเท่าไรคับ..R ที่ขา6ของ IC ค่าเท่าไรคับ.....ช่วยบอกทีคับ... Cheesy Cheesy Cheesy
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #25 เมื่อ: เมษายน 18, 2008, 06:04:45 PM »

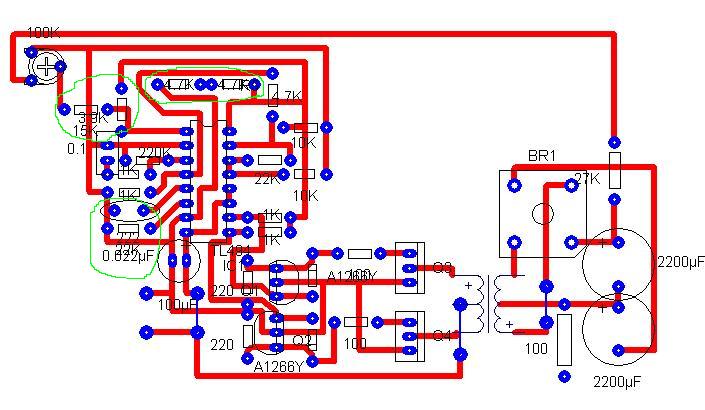

R 4.7 ตัดออกได้ครับ วงกลมด้านบน R ตั้ง 15K ส่วน R นอน 3.9K วงกลมล่าง C 0.022uf  R 22K ครับ ไม่มีเวลาเขียนลายวงจรซะที
บันทึกการเข้า
sekbboy
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 81


อีเมล์
« ตอบ #26 เมื่อ: เมษายน 19, 2008, 02:48:19 AM »

 Wink Wink Embarrassed Embarrassed...ขอขอบคุณมากนะคับคุณ Golf ที่ช่วยตอบ..R 4.7 k ที่อนุกรมกันอยู่แล้วต่อลงกราวน์ไม่ต้องใส่เหรอคับ...คุณGolf ไม่มีลายวงจรเหรอคับ...กลัวทำแล้วไม่สำเร็จน่ะคับ...คือผมอยากทำจิงจิงคับ...อยากให้วาดมาใหม่แบบชัดชัดอีกทีได้ใหมคับ...กำลังติดตามอย่างต่อเนื่อง...เห็นในรูปคุณ Golf เอาไปใช้กับClass D แสดงว่าวงจรนี้ต้องไม่ใช่ย่อยซะแล้ว... Cheesy Cheesy Embarrassed Embarrassed Tongue Tongue
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #27 เมื่อ: เมษายน 19, 2008, 08:24:34 AM »

กำลังวาดอยู่ครับใจเย็นหน่อย
บันทึกการเข้า
golf
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 280


speed1kob@hotmail.com
อีเมล์
« ตอบ #28 เมื่อ: เมษายน 19, 2008, 09:23:27 AM »

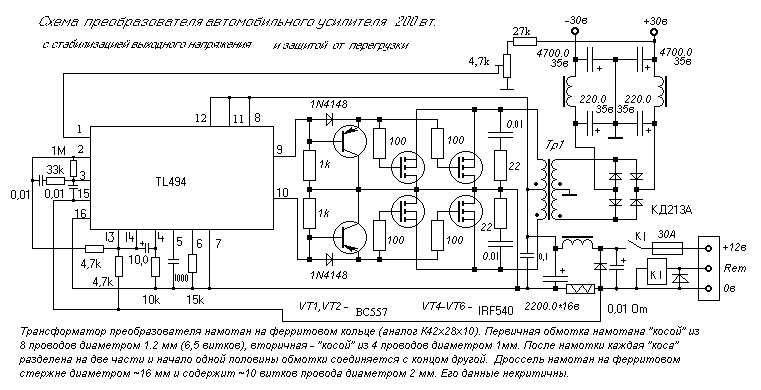

รูปนี้สมบูรณ์กว่าครับ และรับประกันเรื่องไฟสวิงไม่มีแน่นอน
บันทึกการเข้า
