mosfet
member
คะแนน 0
 ออฟไลน์
กระทู้: 63
|
 |
« เมื่อ: มกราคม 20, 2007, 05:15:29 am » |
|
1.อยากทราบเทคนิคและวิธีการต่อแบบบริดโมโนอย่างละเอียดครับ 2.ขอความรู้เกี่ยวกับpower amp ที่นำมาต่อด้วยครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #1 เมื่อ: มกราคม 20, 2007, 05:17:31 am » |
|
จะมีมากเลยครับ หากมีรูปประกอบคำอธิบาย
ช่วยๆคนที่ด้อยความรู้ ประสบการณ์ ด้วยครับ ท่านอาจารย์
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #2 เมื่อ: มกราคม 20, 2007, 09:41:58 am » |
|

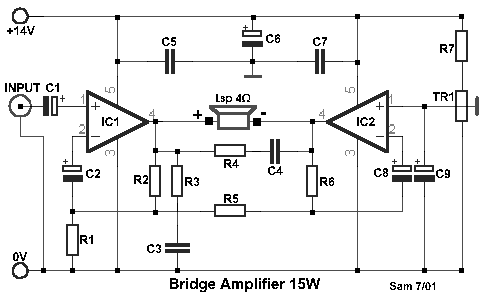

ผมมีตัวอย่างให้ดู วงจรหนึ่ง ความจริงมีมาก แต่ยังค้นไม่เจอครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #3 เมื่อ: มกราคม 21, 2007, 12:30:12 am » |
|
ขอบคุณมากนะครับ คุณ Benq คุณ worathep ที่ช่วยตอบ แต่รูปวงจรที่ คุณ worathep ลงไว้ให้ดูผมดูไม่ออกครับว่า มันคืออะไร จะดีมากเลยครับหากช่วยอธิบายให้เข้าใจ แต่ที่ผมเข้าใจจากการดูตอนนี้คือ การต่อแบบบริด นี้ คือการเอาสายลำโพงขั่ว ลบ ของ R และ L ต่อเข้าด้วยกัน และเอา ขั่ว บวก ต่อ เข้ากับ ลำโพง โดยจะต่อขั่วไหนของลำโพง ก็ได้ ใช่ไหมครับ หากไม่ถูกอย่างไร ช่วยอธิบายด้วยนะครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #4 เมื่อ: มกราคม 21, 2007, 03:27:57 am » |
|
การต่อแบบบริด นี้ คือการเอาสายลำโพงขั่ว ลบ ของ R และ L ต่อเข้าด้วยกัน และเอา ขั่ว บวก
ต่อ เข้ากับ ลำโพง โดยจะต่อขั่วไหนของลำโพง ก็ได้ ใช่ไหมครับ หากไม่ถูกอย่างไร ช่วยอธิบายด้วยนะครับ ผิดครับ ต่อโดยเอาขั้ว + ของฝั่ง L และ R มาเข้าลำโพงครับ ส่วน ขั้ว - ของแต่ละฝั่ง ปล่อยไว้แบบนั้นแหละครับ ไม่ต้องสนใจครับ..................................  ที่ว่า เอาขั้ว + ของฝั่ง L และ R มาเข้าลำโพง เอามาต่อกับขั่ว ไหนของลำโพงก็ได้ใช่ไหมครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #5 เมื่อ: มกราคม 22, 2007, 12:42:12 am » |
|
กราวด์ระบบ คืออะไรครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ช่างยุทธ YTN
วีไอพี
member
คะแนน 99
ออฟไลน์
กระทู้: 1101
|
|
« ตอบ #6 เมื่อ: มกราคม 22, 2007, 12:58:22 am » |
|
อธิบายยังไงดีล่ะครับท่าน เอาแบบง่าย ๆ ก็คือตัวเครื่องนั่นแหละครับ ไม่ว่าจะเป็นกราวด์สัญญาณ ขั้ว - ของจุดต่อ ลำโพง หรือจุด 0 V ของภาคจ่ายไฟ นั่นก็คือกราวด์ระบบทั้งนั้นแหละครับ |
|
|
|
|
บันทึกการเข้า
|
1 + 1 = ?
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #7 เมื่อ: มกราคม 22, 2007, 01:17:08 am » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ช่างยุทธ YTN
วีไอพี
member
คะแนน 99
ออฟไลน์
กระทู้: 1101
|
|
« ตอบ #8 เมื่อ: มกราคม 22, 2007, 01:36:07 am » |
|

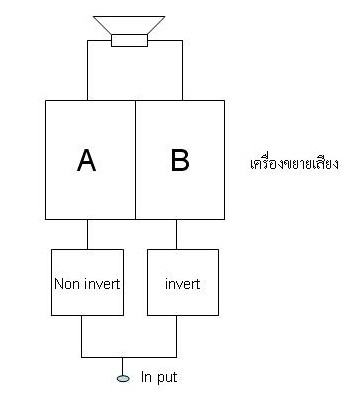

ทำวงจรกลับเฟสสัญญาณครับ แล้วต่อตามรูป
|
|
|
|
|
บันทึกการเข้า
|
1 + 1 = ?
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #9 เมื่อ: มกราคม 22, 2007, 04:04:18 am » |
|
ช่างยุทธ พอจะมีวงจร กลับเฟสสัญญานรึเปล่าครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
aungdoy
member
คะแนน 4
ออฟไลน์
กระทู้: 207
|
|
« ตอบ #10 เมื่อ: มกราคม 22, 2007, 08:08:08 am » |
|
วงจรครับ ได้จากในเวป ให้เครดิตเจ้าของเดิมเขาครับ
|
|
|
|
|
บันทึกการเข้า
|
ประสบการณ์มิได้มากมาย แต่จริงใจที่จะแบ่งปัน
|
|
|
คุณ Hahaha
member
คะแนน 6
ออฟไลน์
กระทู้: 214
ได้กล้องมาใหม่เอามาถ่ายเล่นซะเลย 555
|
|
« ตอบ #11 เมื่อ: มกราคม 22, 2007, 11:26:23 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
จิตใจของมนุษย์นั้น ลึกๆล้วนแล้วยังคงใฝ่หาแต่ความดี
|
|
|
คุณ Hahaha
member
คะแนน 6
ออฟไลน์
กระทู้: 214
ได้กล้องมาใหม่เอามาถ่ายเล่นซะเลย 555
|
|
« ตอบ #12 เมื่อ: มกราคม 22, 2007, 11:52:33 pm » |
|
ลืมคำอธิบายครับ จากรูป วงจรบริตจ์ ต่อไฟเข้า สัญญาณอินพุต ตามปกติครับ แล้วเอาทางด้านออกของวงจรบริตจ์ เอาบวกกับกราวด์เข้าสัญญาณอินพุตขยายตัวที่1 เอาลบกับกราวด์เข้าสัญญาณอินพุตขยายตัวที่2 แล้วเอาเอ๊าพุตบวกของขยายเครื่องที่1ต่อขั้วบวกของลำโพง และเอาเอ๊าพุตบวกของขยายเครื่องที่2ต่อขั้วลบของลำโพง (เอ๊าท์พุตบวกโดยทั่วไปเค้าใช้จุดต่อเป็นสีแดง) เอากราวด์ของขยายทั้งสองต่อลงกราวด์เครื่อง(0V) ถูกผิดประการใด แนะนำเพิ่มเติมด้วยนะครับ |
|
|
|
|
บันทึกการเข้า
|
จิตใจของมนุษย์นั้น ลึกๆล้วนแล้วยังคงใฝ่หาแต่ความดี
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #13 เมื่อ: มกราคม 23, 2007, 12:20:52 am » |
|

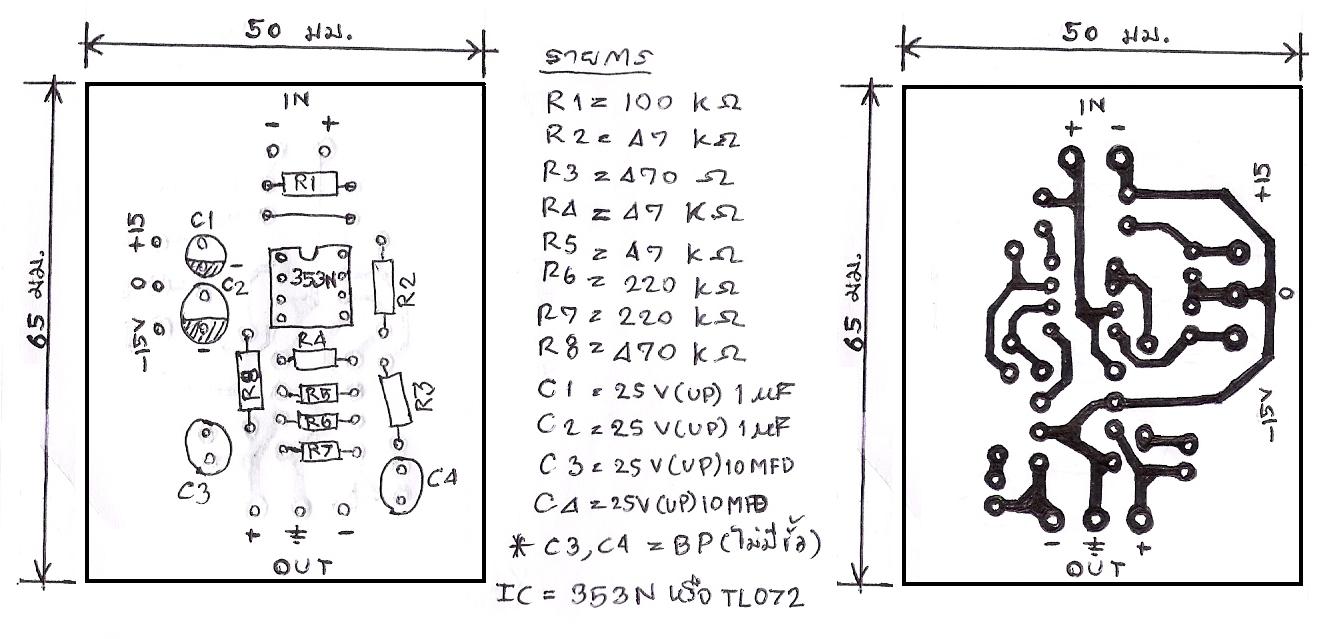

ด้วยความเคารพ คุณ hahaha วงจรข้างบน กับ รูป ลายปริ้น ข้างล่าง เป็นวงจรอันเดียวกันรึเปร่าครับ ทำไม รายการอุปกรณ์ มัน ไม่เหมือนกันครับ หากมันเป็นตัวเดียวกัน ค่าของอุปกรณ์ ใช้ตัวในรูปปริ้น แทนได้เลยรึเปร่าครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
คุณ Hahaha
member
คะแนน 6
ออฟไลน์
กระทู้: 214
ได้กล้องมาใหม่เอามาถ่ายเล่นซะเลย 555
|
|
« ตอบ #14 เมื่อ: มกราคม 23, 2007, 09:53:43 am » |
|
คล้ายๆกันครับ แต่คนออกแบบเป็นคนละคน ตัวนี้ผมคัดลอกมาจากหนังสืออิเล็กทรอนิค(นานแล้ว จำไม่ได้ว่าหนังสืออะไร)ครับ  ดอกกุหลาบสวยขึ้น |
|
|
|
|
บันทึกการเข้า
|
จิตใจของมนุษย์นั้น ลึกๆล้วนแล้วยังคงใฝ่หาแต่ความดี
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #15 เมื่อ: มกราคม 24, 2007, 02:28:44 am » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
mosfet
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #16 เมื่อ: มกราคม 24, 2007, 02:29:36 am » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
MOLD
member
คะแนน 0
ออฟไลน์
กระทู้: 52
เครื่องคิดเลข
|
|
« ตอบ #17 เมื่อ: กรกฎาคม 20, 2007, 06:12:11 pm » |
|
บริด์สเตอริโอต่ออย่างไรครับ ขอบคุณครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
tudring
member
คะแนน 0
ออฟไลน์
กระทู้: 44
|
|
« ตอบ #18 เมื่อ: กรกฎาคม 20, 2007, 11:27:53 pm » |
|
การต่อแบบนี้ความหมาย เป็นการแปลง unbalance เป็น balance หรือเปล่าครับ สงสัย
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
FIR2029
วีไอพี
member
คะแนน 19
ออฟไลน์
กระทู้: 839
|
|
« ตอบ #19 เมื่อ: กรกฎาคม 20, 2007, 11:57:25 pm » |
|
การต่อแบบนี้ความหมาย เป็นการแปลง unbalance เป็น balance หรือเปล่าครับ สงสัย
ไม่ใช่ครับ |
|
|
|
|
บันทึกการเข้า
|
การเสียสละของเราเพียดนิด อาจเป็นหนทางสว่างของใครหลายๆคน
|
|
|
Takobman
member
คะแนน 0
ออฟไลน์
กระทู้: 13
|
|
« ตอบ #20 เมื่อ: กรกฎาคม 21, 2007, 01:31:04 am » |
|
ทำไมไม่ซื้อบริจด์สำเร็จรูปครับท่านเขาบอกวิธีต่อไว้หมดแล้ว
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
