ผมอยากได้ Regurator 12V คราบ...

[llouza]

 คือผมมีหม้อแปลง 10V  3A  ต้องการทำ Regurator  12V 3A โดยมีวงจร ดังรูปที่ 1-3 จะทำได้ไหม โดยการโมของต่างๆ        แล้วถ้าโมได้จนได้ไฟ 12V แล้ว  จะได้ 3A  ด้วยหรือไม่  ถ้าท่านผู้ใดทราบกรุณาบอกด้วย และขอรายการอุปกรณ์ด้วยจะเป็นประโยชน์มากเลยครับ       ขอบคุณมากเลยนะครับที่ให้คำตอบ

[llouza]

1 ไปแล้ว 2ตอนะ

[llouza]

ตามด้วย 3

[BenQ]

ได้ครับ วงจรขยายกระแส จะต้องมี Transistor ช่วยด้วยครับ ลองหาดูในห้องโครงงานครับ

ผมลงไว้แล้ว

[prawit penboon]

มันเป็นไปไม่ได้ครับ
ท่านมีพลังงานเพียง 10V3Amp คือ30VA ถ้าเพาเวอร์แฟกเตอร์0.8 ก็ได้กำลังแค่24วัตต์
ท่านต้องการ 12V 3A dc ซึ่งคือ36วัตต์หากเร็กกูเรเตอร์มีประสิทธิภาพ90เปอร์เซนต์
ท่านจะต้องมีกำลังงานอย่างน้อย40วัตต์ แต่มันยาก เพราะถ้าให้ดรอปที่เร็กกูเรเตอร์3V
กระแส 3A มันก็คือ 9วัตต์  รวมกับ36วัตต์ที่ต้องการก็เป็น45วัตต์เป็นอย่างน้อย
ทำให้เสียความรู้สึกก็ขออภัย

[BenQ]

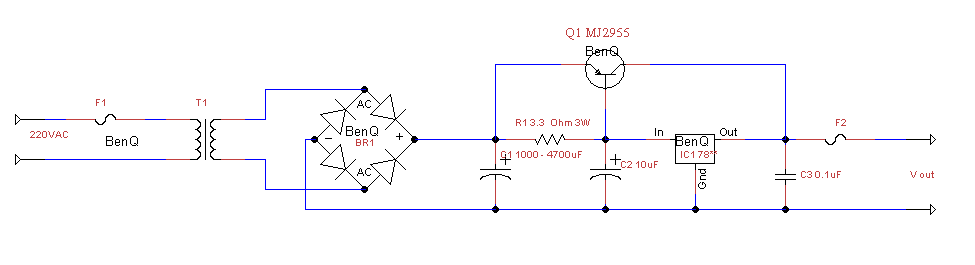

  หม้อแปลง 10VAC 3A เมื่อผ่านวงจรบริดจ์เร็กติไฟร์ที่สมบูรณ์แล้ว จะได้ไฟประมาณ 14 VDC ครับ

 IC ท่านก็ใช้ 7812 ส่วนอุปกรณ์อื่นๆก็ตามรูปครับ  อย่าลืมยึดทรานซิสเตอร์กับแผ่นระบายความร้อนด้วยครับ

[prawit penboon]

ค่าแรงดันต่ำๆท่านต้องเอาค่าที่ดรอปที่บริดจ์มาคิดด้วย กรณีนี้ อย่างน้อยที่สุดจะหายไปที่บริดจ์1.2V เหลือแค่12.8เป็นอย่างมาก  ไม่คิดที่ดรอปที่Tr+ICยืนยันว่าคิดใหม่ดีกว่า

[BenQ]

ค่าแรงดันต่ำๆท่านต้องเอาค่าที่ดรอปที่บริดจ์มาคิดด้วย กรณีนี้ อย่างน้อยที่สุดจะหายไปที่บริดจ์1.2V เหลือแค่12.8เป็นอย่างมาก  ไม่คิดที่ดรอปที่Tr+ICยืนยันว่าคิดใหม่ดีกว่า

ถ้ามีความเห็นดีๆก็เสนอมา  อันดับแรกคงต้องมาถามเจ้าของกระทู้ก่อนว่าจะใช้ทำอะไร

[momename]

ผมก็คิดว่า คงเป็นไปได้ยากสักหน่อย 10x1.4 = 14V แล้วไฟตกที่ไดโอดอีกประมาณ1.4V เหลือ 12.6V
ผ่านไอซีและทรานซิสเตอร์ไม่ได้ แรงดันไม่ถึง 12V ครับ หากใช้ไอซีต้องมีแรงดันส่วนต่างประมาณ 3-7V จึงทำให้ไอซีทำงานได้ดีครับ

ทางออก
เปลี่ยนให้หม้อแปลงใหม่ ส่วนอันนี้เอาไปทำวงจรจ่ายไฟ 5V 3A


http://www.elecfree.com/circuit/power-supply/regulator-5v-3a-by-ic-la5105/

แต่จากที่ดูแบบแผ่นปรินต์ คงไม่ใช่วงจรเรกูเลเตอร์ 3A เพราะใช้ไอซี 78xx ใช้ไดโอด เบอร์ 1N4002 ซึ่งทนกระแสได้เพียง 1A ดังนั้น ใช้ไอซี 7805 ลองเล่นวงจรดิจิตอลก็ดีครับ

หรือจะเปลี่ยนค่าอุปกรณ์ให้เพิ่มขึ้นแล้ว ตามวงจรน้อง BenQ ก็ได้ครับ

[regis100]

แรงดัน AC จากหม้อแปลงที่เราใช้กันทั่วไป ถ้ามาผ่านวงจร  Fullwave Rectifier แรงดันที่ได้ จะเท่ากับ
Vac in*1.414=Vdc คือ 10*1.414=14.14
แต่ถ้าเป็น Harfwave Rectifier เอามาคูณ 0.707คับ
Vac in*0.707=Vdc คือ 10*0.070= 7.07
ลองไปวัดแรงดันดูได้คับ ว่าตรงกับสูตรหรือไม่
แต่ 7812  จะให้ทำงานได้ดีคุมแรงดันนิ่งๆควรจะมีแรงดัน มากกว่าไฟที่จ่าย ประมาณ 2-3 V
แต่ตามของ จขกท ก็พอไหวคับ
