ผู้เขียน หัวข้อ: - การแปลงเมนแอมป์ (บ้านหม้อ)2n3055-mj2955 ลับสุดยอด  (อ่าน 85798 ครั้ง)
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« เมื่อ: กรกฎาคม 06, 2007, 02:40:02 AM »

หลังจากมีคำเรียกร้องมานานว่าลงวงจรแปลงสักทีเพื่อตัดปัญหาการเสียในบอร์ดนี้บ่อย ผมก็เลยจับมืกับพี่นิมิตช่วยกันสรรหาความรู้ที่จะแปลงบอร์ดตัวนี้ไห้ใช้ได้ทั้ง12กับ15นี้ว ได้อย่างสบาย ท่านใดมีความคิดเห็นก็ สามารถถามในกระทู้ได้ครับแต่เมื่อผมได้อ่านแล้วก็ขออนุญาติลบข้อมูลของท่านในบางส่วนออกเพื่อความสมบูรณ์มากขึ้นครับ
และต้องขออนุญาติท่านผู้ให้กำเหนิดวงจรที่ผมได้ดัดแปลงไปเพื่อความสมบูรณ์มากขึ้นในการใช้วงจรนี้ครับ  ขออนุญาตินะครับ


บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ

Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน441
ออฟไลน์ ออฟไลน์

กระทู้: 3480


« ตอบ #1 เมื่อ: กรกฎาคม 06, 2007, 07:43:51 AM »

แบบนี้ครับ( วงจรบ้านหม้อ  ยอดฮิต)
    วงจรนี้เป็น  รุ่นที่นักซ่อม  นักเล่น  คงได้สัมผัสกันแน่ๆ   เพราะแท่นที่ขายกัน   ล้วนแต่เป็นแบบนี้ส่วนใหญ่

ข้อมูลเดิม
ใช้ไฟเลี้ยง  +/-  35 V   (AC 24-0-24)
ใช้         2N 3055  MJ 2955
ไดรฟ์     BD139-140

รูปนี้  เป็นแบบนึงที่ใช้กัน
รูปที่ท่านหลง  ลง  เป็น  การติดซิ้งคื  ให้กับคู่ไดรฟ์  BD139  BB 140    จริงๆ  คือ  วงจรเดียวกัน


บันทึกการเข้า
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #2 เมื่อ: กรกฎาคม 06, 2007, 07:55:58 AM »

ตัวนีใช้ไฟเดิมแต่แรงกว่าเดิมแน่นอน

บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #3 เมื่อ: กรกฎาคม 06, 2007, 08:20:46 AM »

R47K.....100K-150Kเป็นการเปลี่ยนเกรนเอ้าพุตของอ็อปแอมป์ให้ขยายวงกว้างขึ้นให้ทำการขยายสัณญาณมากขึ้โดยที่ไม่มีผลเสียของอ็อปแอมป์  R50.....0โอมห์เป็นการเอาความต้านทานเอ้าพุตของอ็อปแอมป์ออกให้สัณญาณเข้าได้มากกว่าเดิมเข้าไปขยายในภาคอื่นต่อไป
บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
rittichai.l.
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 298


« ตอบ #4 เมื่อ: กรกฎาคม 06, 2007, 11:08:28 AM »

อธิบายหลักกา รทำงานเบื้องต้นเลยครับผมขอเสนอครับ Grin Cheesy
บันทึกการเข้า
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #5 เมื่อ: กรกฎาคม 06, 2007, 11:23:03 AM »

2ทุ่มกว่าเดี๋ยวผมจะมาตอให้จะแจ้งเลย  เชิญลงคำถามได้เลยครับ วันี้ผมติดเรียนครับ
บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
Tunk
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 298


ทำวันนี้ให้ดีที่สุด เป็นตัวของตัวเอง


อีเมล์
« ตอบ #6 เมื่อ: กรกฎาคม 06, 2007, 12:40:23 PM »

ตอนนี้ก็ใช้แบบนี้อยู่แต่ เอาท์พุททำงานหนัก ต้องใส่ซิ้งตัวใหญ่ ถ้าเป็นซิ้งท่อแจ๋มเลยครับพี่น้อง
บันทึกการเข้า

สายล่อฟ้า ย่อมถูกฟ้าผ่า
hoxin
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 1


อีเมล์
« ตอบ #7 เมื่อ: กรกฎาคม 06, 2007, 12:57:01 PM »

ขอวิธีแปลงให้ได้ wat ชัก 500w หน่อยครับ ผมเคยทำแล้วแต่ว่าจะร้อนมากและเวลาเปิดเบาๆ เสียงจะไม่ชัด จะออก พร่าๆ นะครับ
บันทึกการเข้า
FIR2029
วีไอพี
member
***

คะแนน18
ออฟไลน์ ออฟไลน์

กระทู้: 839


FIR2029@hotmail.com
อีเมล์
« ตอบ #8 เมื่อ: กรกฎาคม 06, 2007, 01:43:12 PM »

ขอวิธีแปลงให้ได้ wat ชัก 500w หน่อยครับ ผมเคยทำแล้วแต่ว่าจะร้อนมากและเวลาเปิดเบาๆ เสียงจะไม่ชัด จะออก พร่าๆ นะครับ
โอ้ว.........แปลงเป็น 500W RMS คงต้องอัดไฟซัก+-90Vเลยมั้งครับ  หุหุ
บันทึกการเข้า

การเสียสละของเราเพียดนิด  อาจเป็นหนทางสว่างของใครหลายๆคน
Tunk
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 298


ทำวันนี้ให้ดีที่สุด เป็นตัวของตัวเอง


อีเมล์
« ตอบ #9 เมื่อ: กรกฎาคม 06, 2007, 01:44:38 PM »

ไฟมันต่ำครับคงไม่ได้ 500 วัตต์หรอกครับ แต่ขับ 15 ได้ครับผมข้างละดอก
บันทึกการเข้า

สายล่อฟ้า ย่อมถูกฟ้าผ่า
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน441
ออฟไลน์ ออฟไลน์

กระทู้: 3480


« ตอบ #10 เมื่อ: กรกฎาคม 06, 2007, 04:24:35 PM »

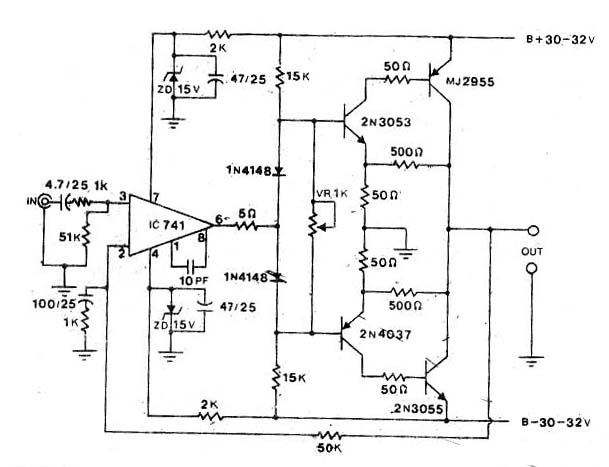

วงจรเบื้องต้น  ครับ    คล้ายๆ

บันทึกการเข้า
dalwinci
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 96


dalwinci@hotmail.com
อีเมล์
« ตอบ #11 เมื่อ: กรกฎาคม 06, 2007, 06:08:28 PM »

วงจรนี้แปลงได้ไหมครับ
บันทึกการเข้า
ken
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 110


อีเมล์
« ตอบ #12 เมื่อ: กรกฎาคม 06, 2007, 07:03:26 PM »

วงจรนี้ผมทำอยู่เหมือนกัน ถ้าต้องการเสียงแบบไฮไฟหน่อยให้เปลี่ยน 741 เป็น ne5534 และเปลี่ยนเอาท์พุทเป็น mj15003/15004  ผมทดลองป้อนความถี่ 1Khz วัดกำลังได้ 98วัตต์( ไฟ +-62 v]
บันทึกการเข้า
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #13 เมื่อ: กรกฎาคม 06, 2007, 08:37:06 PM »

เวอร์ชั่น1
ได้ถูกออกแบบมาเพื่อผู้ที่ต้องการใช้งบน้อยแต่เสียงดังขึ้นกว่าเดิม ไม่มากแต่ก็พอใช้ด้ครับ
จุดที่1 เราจะมาปรับการไบอัสกลับของอ็อบแอมป์ซึงจะเป็นการกำหนดอัตราการขยายของอ็อปแอมป์ถ้า ความต้านทานของมันน้อยก็จะส่งผลให้การไบอัสความถี่กลับมากเมื่อมากก็จะทำไห้อ็อปแอมป์ทำงานน้อย (ตัวนี้แหละพูดง่ายก็มันเป็นตัวเซนเซอร์ของอ็อปแอมป์) ถ้าเราไส่ความต้านทานที่มีค่ามากขึ้นไปก็จะทำให้อ็อปแอมป์ทำงานมากขึ้นส่งผลทำให้มีสัญญาณมากขึ้ที่จุดเอ้าพุต
จุดที่2  แก้เป็น 0โอมห์เลยเราต้องการเพิ่มกำลังขับให้มันตัวนี้เป็นตัวเอ้าพุตของอ็อปแอมป์ถูกส่งไปยังTR bd139-140 แยกเฟตอีกที
จุดที่3 เป็นการกำหนดกระแสสงบของวงจร เราจะกำหนดที่ค่าไม่เกิน470โอมห์ทั้งนี้เพื่อรักษาสภาพเอ้าพุตไม่ให้ทำงานหนักเกินไปในสภาวะยังไม่มีสัญญาณเข้ามา และมีสัญญาณเข้ามา

ส่วนเบอร์เอาพุตก็ใช้เบอร์mj2955-3055- tip2955-3055 ................... ....





บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #14 เมื่อ: กรกฎาคม 06, 2007, 08:55:17 PM »

วงจรคล้ายกันนะครับ แต่คนละเวอร์ชั่น




บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #15 เมื่อ: กรกฎาคม 07, 2007, 09:19:15 AM »

เอาแค่พอเช้าใจก็พอแล้วครับท่านเล่นพูดให้หมดก็ผมเห็นที่ต้องตอบแต่กระทู้อย่างเดียวสิพี่ ผมไม่ค่อยมีเวลาว่างสักเท่าไหร่ เอาเป็นว่าทำตามถ้าได้ผลอย่างไรก็โทรมาถามก็ได้  เรื่องเสียงก็พอปรับแต่ซ่อมให้ลูกค้าในราคาที่เราเรียกได้ไม่เกินไป สิ่งที่เราได้ก็คือเครื่องทนแล้วก็ด้งกว่าเดิมแน่นอน
บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
หลง สุรินทร์
วีไอพี
member
***

คะแนน91
ออฟไลน์ ออฟไลน์

กระทู้: 2439


ทีมงาน PS.SOUND


« ตอบ #16 เมื่อ: กรกฎาคม 07, 2007, 01:42:47 PM »

V.2 อีก 2วันได้พบกันแน่ กับจุดที่เปลี่ยนแรงดัน เก่าๆแต่เอามาปัดฝุ่น
บันทึกการเข้า

รับงานะบบ LAN Wireless ติดตั้ง CCTV ดูผ่านระบบออนไลน์ Remote ทำให้ได้ทั่วประเทศ
mhootone
member
*

คะแนน20
ออฟไลน์ ออฟไลน์

กระทู้: 165


www.mtsat.tk


เว็บไซต์ อีเมล์
« ตอบ #17 เมื่อ: กรกฎาคม 08, 2007, 12:13:39 PM »

อ้างถึง
ท่านหลงน่าจะบอกเขาให้ละเอียดนะครับ เปลี่ยนแนคทีฟฟีสแบรค ผลดียังไง ผลเสีย ยังไง ดังแรงขึ้น อินพุดจะไวเกินไปหรือเปล่า จะฮัมหรือเปล่า ฝนจะตกตลอดหรือเปล่า บางคนเอาไปใช้ไมล์โคโฟน วีดเดียว ลำโพงเงียบดี แหลมขาดหมด บอกให้หมดดิอย่ากัก
ท่าน ken พูดถูกแล้วครับ  การเพิ่มอัตราการขยายมากไป จะทำให้เกิดการ ออสสิเลต ดีไม่ดีรับวิทยุเอเอ็มได้เลยครับ
บันทึกการเข้า

042-871327
mhootone
member
*

คะแนน20
ออฟไลน์ ออฟไลน์

กระทู้: 165


www.mtsat.tk


เว็บไซต์ อีเมล์
« ตอบ #18 เมื่อ: กรกฎาคม 08, 2007, 12:21:44 PM »

ลงผิดลงให้ใหม่ครับ

บันทึกการเข้า

042-871327
