อยากทราบวงจรปรีคอสของชาตรี ใครรู้ตอบผมที
LSVคลังสมองออนไลน์ "ปีที่14"
กันยายน 20, 2017, 12:42:46 PM *
ยินดีต้อนรับคุณ, บุคคลทั่วไป กรุณา เข้าสู่ระบบ หรือ ลงทะเบียน

เข้าสู่ระบบด้วยชื่อผู้ใช้ รหัสผ่าน และระยะเวลาในเซสชั่น

   หน้าแรก   ช่วยเหลือ เข้าสู่ระบบ สมัครสมาชิก
หน้า: [1] 2 3   ลงล่าง
  พิมพ์
ผู้เขียน หัวข้อ: อยากทราบวงจรปรีคอสของชาตรี ใครรู้ตอบผมที  (อ่าน 37614 ครั้ง)
boomtech
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 2


อีเมล์
« เมื่อ: พฤษภาคม 22, 2009, 12:51:57 AM »

อยากรู้ว่าปรี  ไม่เอาคอสที่เขาเล่นกันเป็นอย่างไรอยากได้ครับ รบกวนผู้มีความรู้ที Kiss Smiley


บันทึกการเข้า

bcs
member
*

คะแนน-1
ออฟไลน์ ออฟไลน์

กระทู้: 10


อีเมล์
« ตอบ #1 เมื่อ: พฤษภาคม 25, 2009, 07:19:15 PM »

 เอาแน่ ภาคปรีโทนใช้วงจรsuppertone2แผ่นซ้อนกันแต่ต้องเปลี่ยนค่าRและCใหม่ในส่วนที่ผลกับเสียงโดยเฉพาะเบสส่วนแหลมจะต้องมีCค่อมเอาไว้วอลลุ่มแหลมและมาสเตอร์เพิ่มเติม ส่วนภาคครอสsubใช้วงจรlow filter oder1 12dB/Octave วงจรนี้ค่าRและCมีผลกับเสียงมากครับเบสแน่นหรือนุ่มอยู่ที่ชอบครับ ส่วนMIDมีเสียงฮอร์นกับกระดาษภาคนี้จะต้องแผ่นปรีใช้ทรานซิสเตอร์โดยจะต้องต่อจากจุดเอ้าต์ของทรานซิสเตอร์suppertoneแผ่นแรกเหตุผลก็เพื่อให้เสียงกลางไม่ต้องผ่านการปรับแต่งใดจากbass trebleเสียงที่ได้จะเป็นธรรมชาติครับ จากนั้นจะส่งต่อไปยังภาคMIDให้มีความแรงและกังวาลของเสียงจะอยู่ที่ค่าCอิเล็คโครไลต์ภาคปรีครับสังเกตุเสียงกลางจะแรงและกังวาลมากฟังแล้วเพราะมากครับMIDใช้วงจรคล้ายกับSUBแต่จะไม่มีCป้อนกลับแต่จะใช้Cอิเล็คโตรไลต์ลงกราวด์แทนเรียกว่าเอฟเฟ็กซ์ครับมีผลกับเสียงครับภาคHIGHจะใช้วงจรhigh filter 12dB/Octaveเสียงจะละเอียดหรือหยาบขึ้นอยู่กับค่าCและRเหมือนเดิมครับโดยจะต้องมีความมานะพอสมควรในการเปลี่ยนค่าและตั้งใจในการเทียบเสียงฟังเพื่อให้ได้เสียงที่ดีที่สุดที่เราพอใจนะครับ
บันทึกการเข้า
wee2528
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 15


« ตอบ #2 เมื่อ: พฤษภาคม 26, 2009, 02:10:27 PM »

ท่านพอมีรูปพอคร่าวๆใหมคับ ยังมองภาพไม่ออกเลยครับ
บันทึกการเข้า
bcs
member
*

คะแนน-1
ออฟไลน์ ออฟไลน์

กระทู้: 10


อีเมล์
« ตอบ #3 เมื่อ: พฤษภาคม 27, 2009, 07:32:14 PM »

 HAPPY2!!รูปตอนนี้ผมยังไม่มีแต่ถ้าท่านต้องการก็ขอได้ตามนี้นะครับ email:sca_008@hotmail.com (สุรชัย ซาวด์)
วงจรซุปเปอร์โทนเป็นวงจรต้นแบบที่ใช้ในงานเครื่องเสียงกล้างแจ้งมากที่สุดวงจรหนึ่งในระดับมืออาชีพ สุรเดช โกสินทร์  คำรณ สาคร และชาตรี ส่วนเนื้อหาและรายละเอียดของเสียงอยู่ที่ไอเดียของแต่ละท่านว่าจะชื่นชอบในแนวเสียงแบบไหน
บันทึกการเข้า
bcs
member
*

คะแนน-1
ออฟไลน์ ออฟไลน์

กระทู้: 10


อีเมล์
« ตอบ #4 เมื่อ: พฤษภาคม 30, 2009, 06:29:47 PM »

 Cheesyถึงท่าน sca ถ้าว่างแล้วกรุณาโพสต์รูปลงด้วยนะครับแล้วมีแผ่นสำเร็จที่ลงอะไหล่แล้วมีไหมครับ ราคาเท่าไรครับ
บันทึกการเข้า
sathiya2526
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 48


อีเมล์
« ตอบ #5 เมื่อ: มิถุนายน 02, 2009, 01:39:41 PM »

มารอดูด้วยคนของเค้าดีจริงๆไม่น่าเชื่อว่าจะใช้วงจรพื้นฐานน่าลองมากๆครับ ผมเมลไปหาแล้วครับ
บันทึกการเข้า
ton-ee21
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 30


อีเมล์
« ตอบ #6 เมื่อ: มิถุนายน 03, 2009, 06:52:01 PM »

ผมขอด้วยคนนะครับ กำลังศึกษาอยู่พอดีครับ หาข้อมูลอยากมาก แต่เห็นบางเจ้าให้วงจร SUPER TONE CONTROL มาทำแต่ผมยังไม่เข้าใจการต่อมากเท่าที่ควร ขอพี่ๆช่วยชี้แนะด้วยนะครับ jaran-ton@hotmail.com ขอความกรุณาด้วยนะครับ  ขอบคุณ  ขอบคุณ
บันทึกการเข้า
San2520
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 37


« ตอบ #7 เมื่อ: มิถุนายน 04, 2009, 12:37:08 AM »

 Undecidedขอด้วยคนครับ rakthai2007@hotmail.com
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #8 เมื่อ: มิถุนายน 04, 2009, 05:09:13 PM »

มีเป็นรุ่นเก่า ที่ใช้ ic4739 tone 2แผ่นซ้อน เสียงกลางใช้ทรานซิสเตอร์และ ic
บันทึกการเข้า
sathiya2526
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 48


อีเมล์
« ตอบ #9 เมื่อ: มิถุนายน 08, 2009, 09:04:17 AM »

ก็ยังดีครับพอเป็นแนวทาง
บันทึกการเข้า
ton-ee21
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 30


อีเมล์
« ตอบ #10 เมื่อ: มิถุนายน 08, 2009, 03:45:38 PM »

 เยี่ยมมาก กำลังรออยู่ครับ  ขอบคุณ
บันทึกการเข้า
diwclubza
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 86


« ตอบ #11 เมื่อ: มิถุนายน 14, 2009, 05:44:53 PM »

แนวทางเห็นเขาใช้super tone; ซ้อนกันแต่ไม่รูแนวทางต่อ
บันทึกการเข้า
sathiya2526
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 48


อีเมล์
« ตอบ #12 เมื่อ: มิถุนายน 15, 2009, 09:02:50 AM »

ขอดูแต่ละบอร์ดแบบชัดๆและก็ด้านหน้าเครื่องและรูแจ็คด้วยครับ
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #13 เมื่อ: มิถุนายน 25, 2009, 08:53:54 PM »

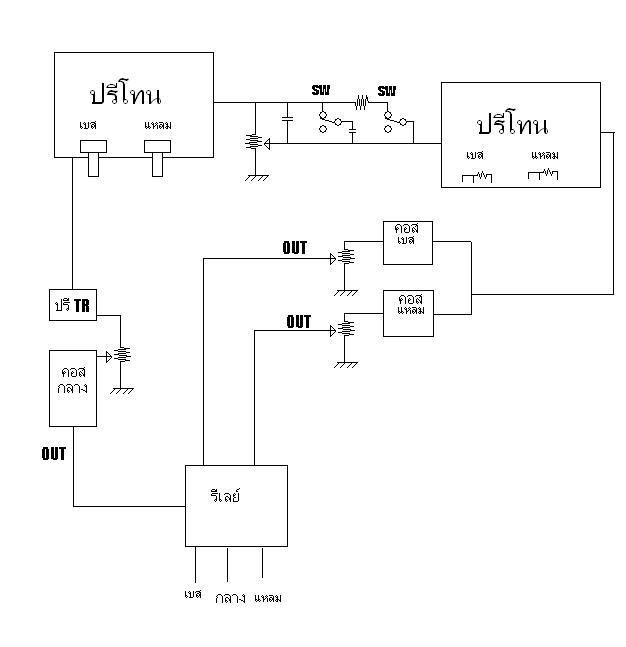

DIAGRAM
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #14 เมื่อ: มิถุนายน 25, 2009, 09:11:08 PM »

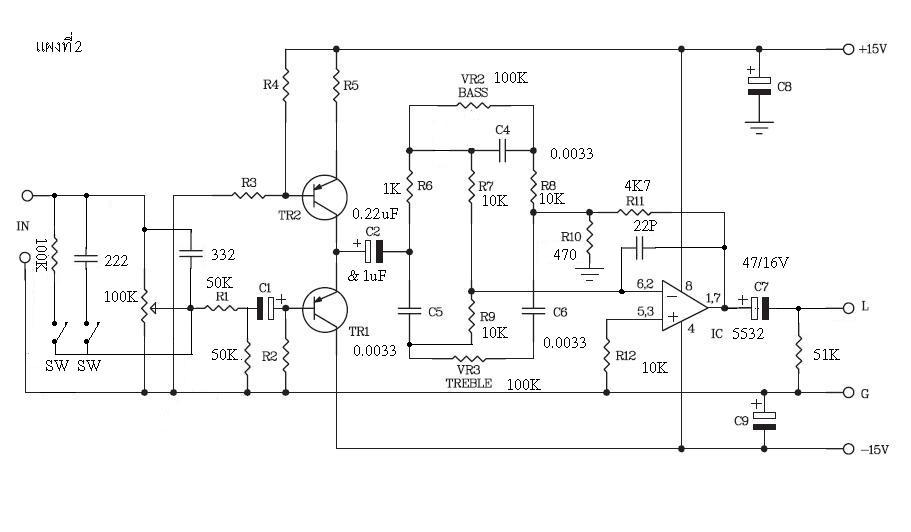

เปลี่ยน R 1K BASS OUT ใส่ C47/16V R50K
บันทึกการเข้า
boomtech
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 2


อีเมล์
« ตอบ #15 เมื่อ: มิถุนายน 26, 2009, 09:13:30 AM »

ขอบพระคุณครับ เยี่ยมมาก ดีใจจัง
บันทึกการเข้า
sathiya2526
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 48


อีเมล์
« ตอบ #16 เมื่อ: มิถุนายน 26, 2009, 09:43:47 AM »

เยี่ยมครับรอดูอยู่เหมือนกันเอาวงจรมารวมกับข้อมูลของคุณ bcs ก็เป็นแนวทางได้แล้ว
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #17 เมื่อ: มิถุนายน 26, 2009, 11:19:07 AM »

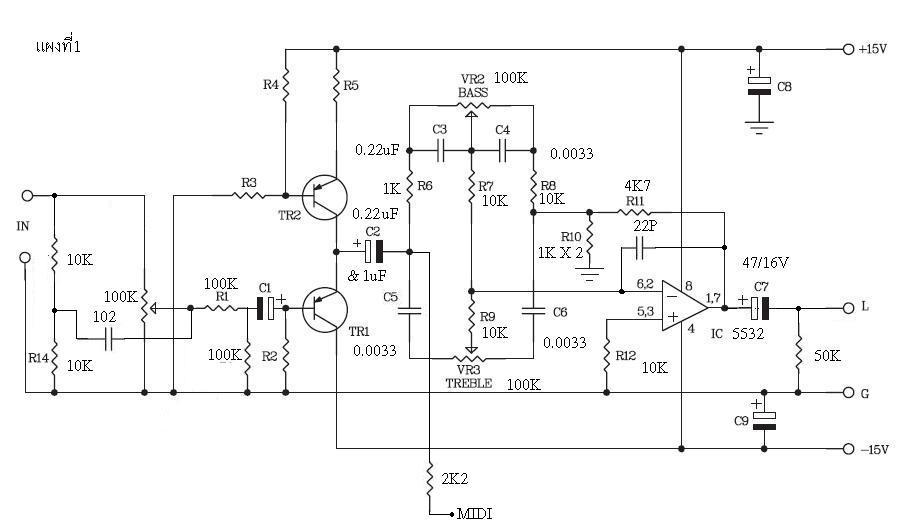

มันยังไม่หมด ช่วยลงรูป ปรีโทน มาให้ผมหน่อยไม่อยาก วาดรูปวงจร
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #18 เมื่อ: มิถุนายน 26, 2009, 11:37:15 AM »

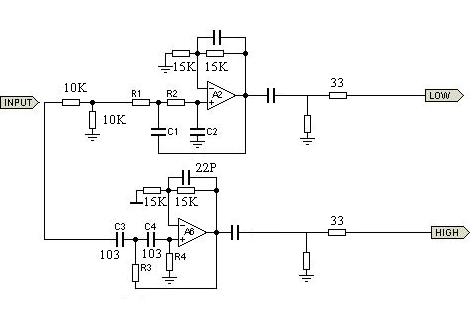

คอส
บันทึกการเข้า
sathiya2526
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 48


อีเมล์
« ตอบ #19 เมื่อ: มิถุนายน 26, 2009, 01:33:17 PM »

วงจรคอสทำไมเอ้าพุทออฟแอมป์ลงกราวด์
บันทึกการเข้า
sathiya2526
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 48


อีเมล์
« ตอบ #20 เมื่อ: มิถุนายน 26, 2009, 01:41:29 PM »

เอาแน่ ภาคปรีโทนใช้วงจรsuppertone2แผ่นซ้อนกันแต่ต้องเปลี่ยนค่าRและCใหม่ในส่วนที่ผลกับเสียงโดยเฉพาะเบสส่วนแหลมจะต้องมีCค่อมเอาไว้วอลลุ่มแหลมและมาสเตอร์เพิ่มเติม ส่วนภาคครอสsubใช้วงจรlow filter oder1 12dB/Octave วงจรนี้ค่าRและCมีผลกับเสียงมากครับเบสแน่นหรือนุ่มอยู่ที่ชอบครับ ส่วนMIDมีเสียงฮอร์นกับกระดาษภาคนี้จะต้องแผ่นปรีใช้ทรานซิสเตอร์โดยจะต้องต่อจากจุดเอ้าต์ของทรานซิสเตอร์suppertoneแผ่นแรกเหตุผลก็เพื่อให้เสียงกลางไม่ต้องผ่านการปรับแต่งใดจากbass trebleเสียงที่ได้จะเป็นธรรมชาติครับ จากนั้นจะส่งต่อไปยังภาคMIDให้มีความแรงและกังวาลของเสียงจะอยู่ที่ค่าCอิเล็คโครไลต์ภาคปรีครับสังเกตุเสียงกลางจะแรงและกังวาลมากฟังแล้วเพราะมากครับMIDใช้วงจรคล้ายกับSUBแต่จะไม่มีCป้อนกลับแต่จะใช้Cอิเล็คโตรไลต์ลงกราวด์แทนเรียกว่าเอฟเฟ็กซ์ครับมีผลกับเสียงครับภาคHIGHจะใช้วงจรhigh filter 12dB/Octaveเสียงจะละเอียดหรือหยาบขึ้นอยู่กับค่าCและRเหมือนเดิมครับโดยจะต้องมีความมานะพอสมควรในการเปลี่ยนค่าและตั้งใจในการเทียบเสียงฟังเพื่อให้ได้เสียงที่ดีที่สุดที่เราพอใจนะครับ

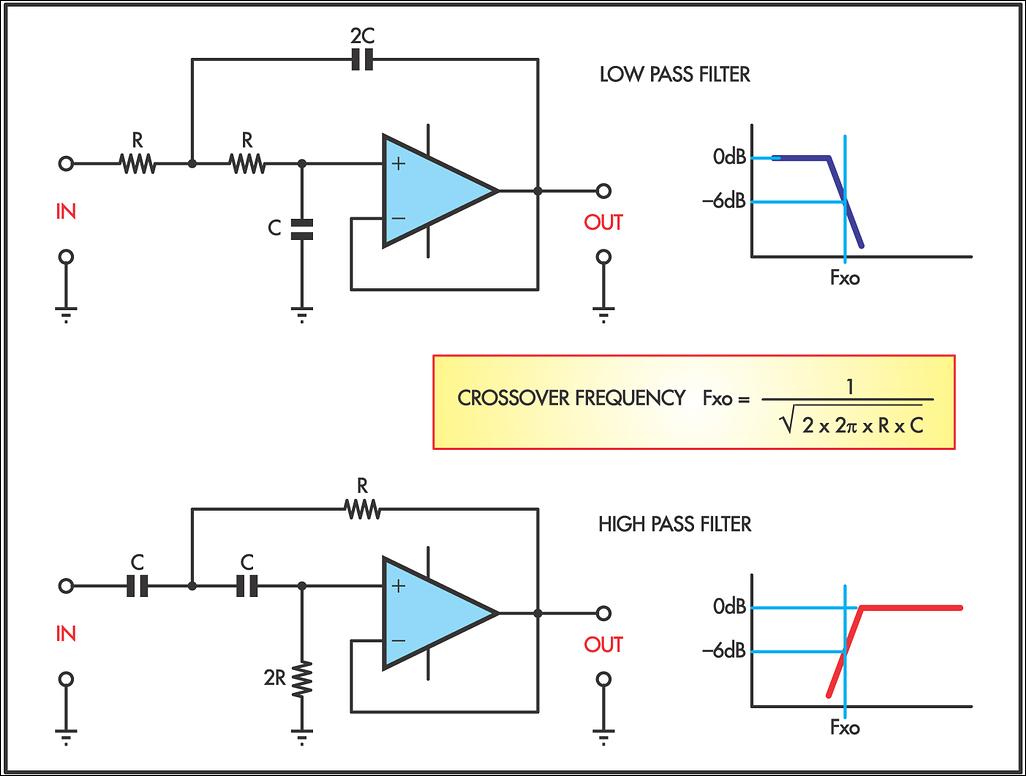

วงจรคอสที่กลาวถึงใช่วงจรแบบนี้ป่าวครับ
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #21 เมื่อ: มิถุนายน 27, 2009, 09:45:51 PM »

OK
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #22 เมื่อ: มิถุนายน 27, 2009, 09:51:20 PM »

คุยนอกเวทีใด้
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #23 เมื่อ: มิถุนายน 27, 2009, 09:57:49 PM »

R9 เป็น 3K3 พิมพ์ผิดไป
บันทึกการเข้า
triphet
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #24 เมื่อ: มิถุนายน 27, 2009, 10:15:36 PM »

 เยี่ยมมาก
บันทึกการเข้า
diwclubza
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 86


« ตอบ #25 เมื่อ: มิถุนายน 28, 2009, 12:16:52 AM »

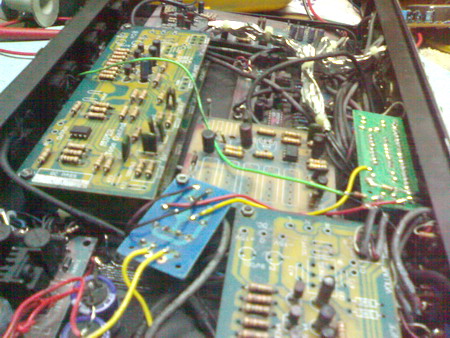

โทนคล้ายกับโทนของตัวนี้ป่าวครับ
บันทึกการเข้า
diwclubza
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 86


« ตอบ #26 เมื่อ: มิถุนายน 28, 2009, 12:24:05 AM »

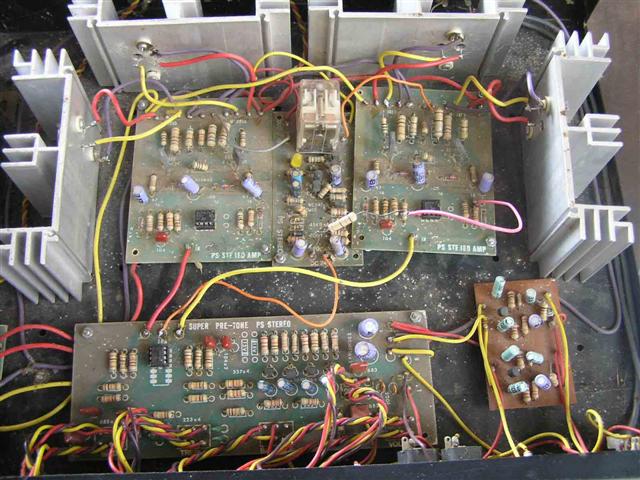

แนวทางเห็นเขาใช้super tone; ซ้อนกันแต่ไม่รูแนวทางต่อ
อย่างตัวนี้เขาใช้ซุปเปอร์6เเผ่นซ้อนกันเป็นคู่ๆน่าจะเป็นเสียงแหลม1คู่ กลาง1ตู่ เบส1คู่สองเเผ่น
บันทึกการเข้า
diwclubza
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 86


« ตอบ #27 เมื่อ: มิถุนายน 28, 2009, 12:32:42 AM »

ถ้าความคิดเห็นเข้าท่าต้องขออภัยครับความรู้น้อยครับแต่สนใจครับ ขอบคุณ
บันทึกการเข้า
diwclubza
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 86


« ตอบ #28 เมื่อ: มิถุนายน 28, 2009, 12:36:42 AM »

ถ้าความคิดเห็นไม่เข้าท่าต้องขออภัยครับความรู้น้อยครับแต่สนใจครับ ขอบคุณ
โทษนะครับพิมผิด[/color]
