ผู้เขียน หัวข้อ: Zeta 1000 W. วิเคราะห์เลยครับ  (อ่าน 70426 ครั้ง)
changmazda
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 52


อีเมล์
« เมื่อ: ธันวาคม 06, 2008, 12:30:41 PM »

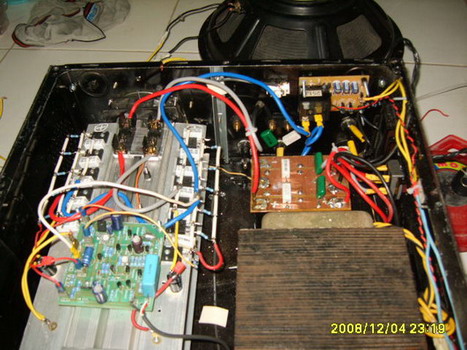

เป็นวงจร Zeta 1000W ในหนังสือแฮนบุคๆ DC 78-0-78 , EI 15 Amp Cap10000 uf100 V. 6 ตัว Protect SP 25 Am.จาก อ.น้อย  ใช้ P250 ข้างล่ะ 10 คู่ จาก NPE เซียร์ เป็นรูปตอนทดลอง 5 คู่ครับ input ไวมาก ขอบคุณ Tay PPS ที่แนะนำข้อมูลจนสำเร็จ  (ตอนแรกเล่นเอง จบ ไป 11 ตัวครับ ต่อขาตัว แบกเซนดอล ผิด) เดี๋ยวรูปสำเร็จ จะเอามาให้ติชมอีกทีครับ


* S8001945.jpg (86.72 KB, 467x350 - ดู 3894 ครั้ง.)


บันทึกการเข้า

pannanon
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 63


« ตอบ #1 เมื่อ: ธันวาคม 06, 2008, 06:44:25 PM »

ก็อ่านอยู่  แต่ไม่กล้าลอง  นายแน่มากชื่นชม เยี่ยมมาก
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #2 เมื่อ: ธันวาคม 08, 2008, 08:56:52 PM »

กระผม นาย กิตติศักดิ์ หรือ TAY PPS เจ้าของต้นตำหรับ ZETA จะมาแถลงไขให้กระจ่างแจ้เองขอรับ ต้องขออภัยด้วย ตอนนี้กระผมไม่ว่าติดราชการ(แข่งหุ่นยนต์)หน้าจะประมาณวันศุกร์แล้วกันครับ
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #3 เมื่อ: ธันวาคม 12, 2008, 01:10:45 PM »

มีหลายท่านประกอบวงจร ZETA แล้วเกิดปัญหาดังนี้
1.จ่ายไฟเข้าวงจรแล้วไฟตรงออก output เกิดจาก ใส่ TR บนปริ้นไดร์ผิด
2.จ่ายไฟเข้าวงจรแล้วไฟตรงออก output เกิดจาก C ดีคัปปลิ้งลงกราว เสื่อม
3.จ่ายไฟเข้าวงจรแล้วไฟตรงออก output เกิดจาก ต่อมอเฟสกลับขากัน
4.จ่ายไฟเข้าวงจรแล้ววงจรช๊อตลายปริ้นoutputไหม้ เกิดจาก ไม่ได้ใส่แผ่นไมก้าลองเบอร์IRFP9240
5.มีคนบอกว่าวงจรZETAไม่อึด เกิดจาก ไม่ได้ระบายความร้อนmosfetลงซิ้งโดยตรง
6.มีคนบอกว่าวงจรZETAไม่อึด เกิดจาก ตามหนังสือออกแบบไว้ที่โหลด4โอห์มไฟ90VDC เอาแน่
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #4 เมื่อ: ธันวาคม 12, 2008, 01:18:31 PM »

เพื่อเป็นการเสริมคมมั่นใจและกำลังใจ ให้กับท่านที่ประกอบวงจรZETA วงจรที่ผมจะให้ดูนี้คือวงจรZETA1500 ที่ 8 โอห์ม ใช้ไฟ บอก ลบ 180VDC ไม่บริดแอมป์และไม่ใช้หม้อแปลงและสวิตชิ่งแต่อย่างได (คำเตือน! ถ้าไม่ใช่มืออาชีพ ระวัง..)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #5 เมื่อ: ธันวาคม 12, 2008, 04:31:10 PM »

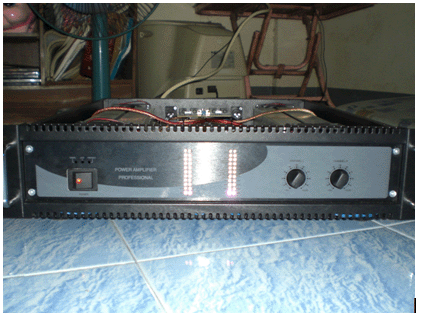

หน้าตาของเครื่อง


* 02 copy.gif (81.37 KB, 422x316 - ดู 3762 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #6 เมื่อ: ธันวาคม 12, 2008, 04:32:32 PM »

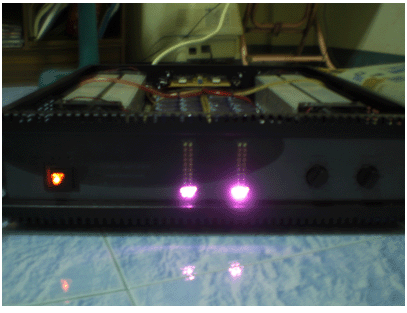

ไฟVU METER


* 03 copy.gif (64.31 KB, 407x313 - ดู 3751 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #7 เมื่อ: ธันวาคม 12, 2008, 04:34:03 PM »

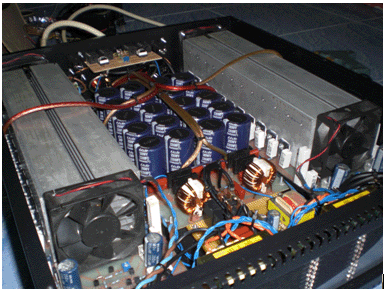

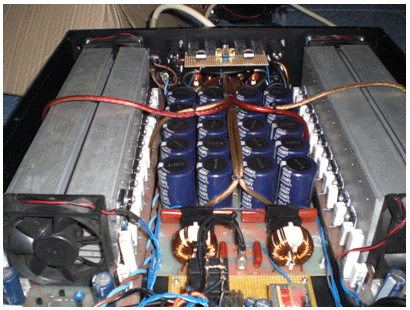

ด้านใน


* 04 copy.gif (87.21 KB, 398x300 - ดู 3774 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #8 เมื่อ: ธันวาคม 12, 2008, 04:35:17 PM »

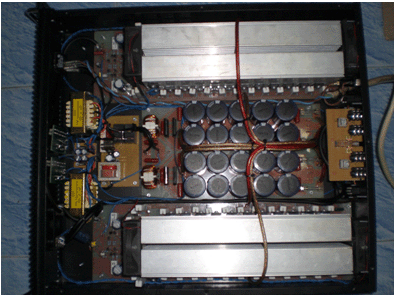

เอาแบบจะๆ


* 05 copy.gif (88.67 KB, 410x310 - ดู 3725 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #9 เมื่อ: ธันวาคม 12, 2008, 04:40:01 PM »

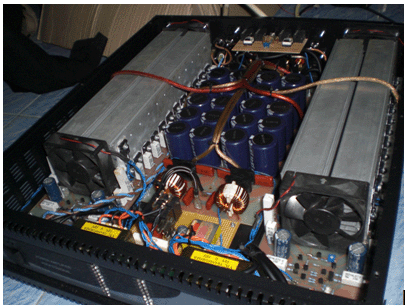

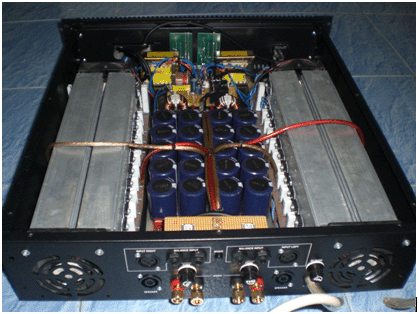

มุม


* 06 copy.gif (89.95 KB, 408x308 - ดู 3707 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #10 เมื่อ: ธันวาคม 12, 2008, 04:43:12 PM »

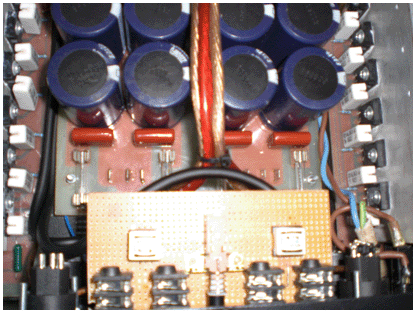

ชูม...


* 07 copy.gif (76.62 KB, 386x293 - ดู 3669 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #11 เมื่อ: ธันวาคม 12, 2008, 04:44:36 PM »

จ่ายไฟ....


* 09 copy.gif (92.61 KB, 419x318 - ดู 3659 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #12 เมื่อ: ธันวาคม 12, 2008, 04:47:16 PM »

หม้อแปลง ไอโซเลต


* 11 copy.gif (89.57 KB, 416x314 - ดู 3630 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #13 เมื่อ: ธันวาคม 12, 2008, 04:49:12 PM »

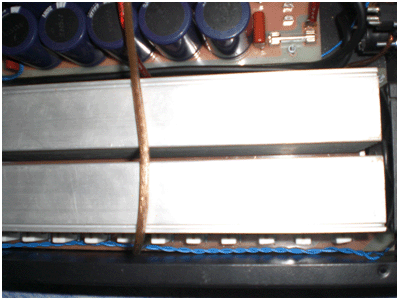

ไดเล็กซิ้ง ไฟวิ่งบนซิ้ง


* 12 copy.gif (58.57 KB, 399x302 - ดู 3589 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #14 เมื่อ: ธันวาคม 12, 2008, 04:50:45 PM »

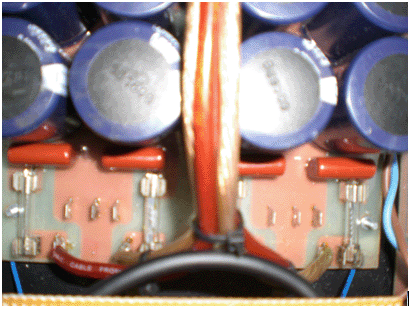

ต้องใส่ฟิวส์ ซะหน่อยกันไฟลุก


* 13 copy.gif (75.89 KB, 410x310 - ดู 3553 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #15 เมื่อ: ธันวาคม 12, 2008, 04:52:10 PM »

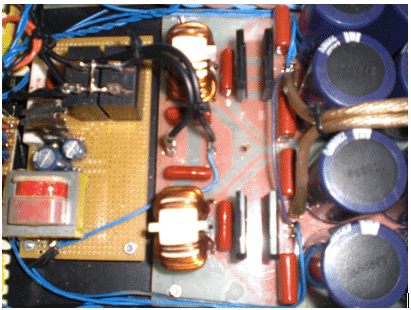

EMI FILTER


* 14 copy.gif (89.64 KB, 411x310 - ดู 3532 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #16 เมื่อ: ธันวาคม 12, 2008, 04:53:12 PM »

หลังเครื่อง


* 10 copy.gif (92.03 KB, 419x314 - ดู 3515 ครั้ง.)
บันทึกการเข้า
diwclubza
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 86


« ตอบ #17 เมื่อ: ธันวาคม 12, 2008, 05:06:40 PM »

ยอดเยี่ยม พอจะมีรายละเอียดเป็นวิทยาทานบ้างใหมครับ น่าสนใจมาก
บันทึกการเข้า
comepee
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 5


« ตอบ #18 เมื่อ: ธันวาคม 12, 2008, 07:30:08 PM »

ขายเท่าไรครับกำลังหาเครื่องเบาๆใช้ครับช่วยตอบด้วยนะครับต้องการด่วน
บันทึกการเข้า
stonguns♥
ซุปเปอร์ วีไอพี
member
*

คะแนน34
ออฟไลน์ ออฟไลน์

กระทู้: 64


อีเมล์
« ตอบ #19 เมื่อ: ธันวาคม 12, 2008, 09:03:27 PM »

ไม่เคยเห็นเพาเวอร์แบบนี้เลย  ขอดูเป็นวิทยาทาน ขอรายระเอียดมากกว่านี้ Cheesy
บันทึกการเข้า
changmazda
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 52


อีเมล์
« ตอบ #20 เมื่อ: ธันวาคม 13, 2008, 12:54:58 PM »

ในที่สุดก็มาโชว์จนได้น่ะครับ Tay PPS อย่างนี้ต้องเอา Zeta หม้อแปลงมาเบียดกันหน่อยครับ อิอิอิ.....

 อยากได้ชุดคิด หรือวงจร หม้อแปลงแบบไอโซเลต ได้ไหมครับ...อยากลองของแรง..
 คับๆๆๆๆ
บันทึกการเข้า
prajaksa
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 28

prajaksa@hotmail.com
อีเมล์
« ตอบ #21 เมื่อ: ธันวาคม 14, 2008, 10:34:20 AM »

คงจะแรงน่าดู เยี่ยมมาก
บันทึกการเข้า
keng_sound
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 116



อีเมล์
« ตอบ #22 เมื่อ: ธันวาคม 14, 2008, 12:58:23 PM »

 Sadใช้งบไปเท่าไหร่เนี่ย Sad
บันทึกการเข้า

รับออกแบบ ลายปริ้น PCB  ประกอบเพาเวอร์แอมป์ ทั้ง PA และ ฟังในบ้าน ตามสั่ง รับทำตู้ลำโพงทุกชนิด  ราคาย่อมเยา
ติดต่อ เก่งอิเล็กทรอนิกส์ (Keng sound & Electronic)  9 ซ.สรรพสิทธิ์11 อ.เมือง จ.อุบลราชธานี 3400
โทร. 086-8676707 (ช่างเก่ง) keng1_20@hotmail.com
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #23 เมื่อ: ธันวาคม 15, 2008, 08:27:08 AM »

ช่วงนี้ติดแข่งหุ่นยนต์อีกแล้ว ต้องขออภัยด้วย ส่วนงบประมาณ 18,000บาท(ต้นทุน)
บันทึกการเข้า
oo
วีไอพี
member
***

คะแนน55
ออฟไลน์ ออฟไลน์

กระทู้: 54


อีเมล์
« ตอบ #24 เมื่อ: ธันวาคม 15, 2008, 07:11:31 PM »

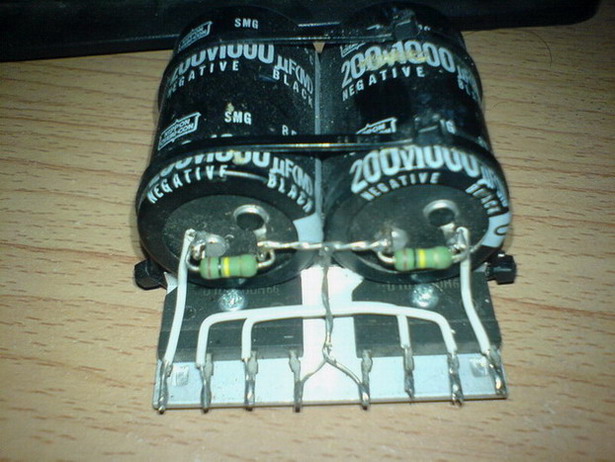

ผมลองทำภาคจ่ายไฟแบบนี้นานแล้วแต่ยังไม่ได้ลองจ่ายไฟดูซะที(กลัวบึ้ม)ยังไงก็รอพี่ TAY  PPS  มาช่วยอธิบายหน่อยว่าถูกอ่ะป่าวขอคำชี้แนด้วยครับ(ผมทำแบบใช้ไดโอดตัวเดียวไฟ + - มันไม่เท่ากันครับเลยลองใช้ 2 ตัวดู) Cheesy


* DSC00017.jpg (97.29 KB, 615x462 - ดู 3338 ครั้ง.)
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #25 เมื่อ: ธันวาคม 17, 2008, 02:51:07 AM »

ของผมไม่ได้ใช้วิธีแบบนี้
บันทึกการเข้า
TAY PPS
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 102


อีเมล์
« ตอบ #26 เมื่อ: ธันวาคม 17, 2008, 03:01:44 AM »

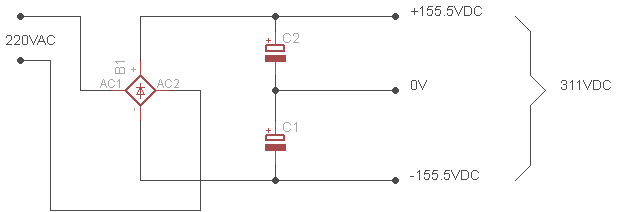

ไปลองแบบนี้ดูก่อนดีกว่าครับแน่นนอน เยี่ยมมาก


* supply zeta basic.png (2.89 KB, 620x212 - ดู 4744 ครั้ง.)
บันทึกการเข้า
CHANSIN
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 26


« ตอบ #27 เมื่อ: ธันวาคม 18, 2008, 11:30:18 PM »

สุดยอดจริง ๆๆ  ขอบคุณ ขอบคุณ
บันทึกการเข้า
servicemode
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 17


« ตอบ #28 เมื่อ: ธันวาคม 19, 2008, 08:33:07 PM »

ก็ดี  นะ ครับ แต่ไม่เหมาะสำหรับ งาน สนาม
บันทึกการเข้า
