ผมเกริ่นหัวข้อไว้ให้ทุกท่านได้มาลองสัมผัสโปรแกรมตัวนี้ดู แล้วจะรู้ว่าการออกแบบ PCB.นี้ไม่ได้เป็นเรื่องที่ไกลตัวหรือยากเกินเรียนรู้ ...ตามผมมาสิครับ ไม่เกิน 1 ชั่วโมงก็สามารถออกแบบปริ๊นท์และเขียนวงจรได้เองแล้ว ...
หมายเหตุ : โปรแกรมนี้อาจออกแบบไม่ดีเท่าPROTELหรือ ORCAD แต่ข้อดีคือเข้าใจง่ายสำหรับมือสมัครเล่น และใช้งานได้จริง..ก็น่าจะพอใจกับผลงาน..คุ้มค่าสำหรับเวลาที่เสียไปแล้วครับผม
เครดิต:: ขอขอบคุณคุณบาทเดียว ที่แนะนำโปรแกรมนี้มาให้เพื่อนๆได้ใช้งานกันครับ  Cheesy Smiley


ดาวน์โหลดโปรแกรมได้ที่นี่ครับ  http://www.leksound.net/7-51-program/PCB Wizard 3.50 Pro Unlimited.zip


บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #1 เมื่อ: มีนาคม 01, 2007, 11:19:44 am »
เอาตัวอย่างมายั่วน้ำลายกันก่อนครับ   วงจรและลายวงจรทั้งหมดนี้ผมใช้เวลาไม่ถึงชั่วโมง ..แต่อ่านดูในคู่มือแล้วเขาบอกว่าเป็นเพียงยกที่ 1 ของความสามารถของโปรแกรมตัวนี้ครับ.... ยอมรับครับว่าโปรแกรมเล็กๆตัวนี้ทำได้เกินตัว...สุดยอดจริงๆ
ภาพวงจรอย่างง่ายที่เขียนด้วยโปรแกรมนี้ครับ

* index1.gif (3.16 KB, 490x423 - ดู 10221 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #2 เมื่อ: มีนาคม 01, 2007, 11:21:49 am »
จากนั้นนั่งจิบกาแฟ รอให้โปรแกรมออกแบบเอง สบ้าย สบาย..

* 2.gif (10.04 KB, 306x349 - ดู 10167 ครั้ง.)

* index3.gif (8.73 KB, 310x359 - ดู 10143 ครั้ง.)

* index4.gif (12.95 KB, 315x356 - ดู 10139 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #3 เมื่อ: มีนาคม 01, 2007, 11:22:58 am »
สุดท้ายโปรแกรมจะจำลองภาพที่ประกอบเสร็จแล้วให้เราเช็คดูความถูกต้องและความสวยงาม หากไม่พอใจก็แก้ใหม่ได้..
..โอ้ โห.โปรแกรม.ทำได้ไงเนี่ย..ค่าR.ยังโชว์แถบสีให้อ่านกันแก้ง่วงอีกต่างหาก ..   Tongue Lips Sealed

* index5.gif (14.21 KB, 311x357 - ดู 9980 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #4 เมื่อ: มีนาคม 01, 2007, 11:24:23 am »
หากสนใจก็ดาวน์โหลดโปรแกรมได้เลยครับ คลิก!! แจกฟรีๆครับผม .. โปรแกรมนี้ไม่ต้องใช้แครกให้วุ่นวาย ไม่หมดอายุใช้งาน..ขอขอบคุณผู้เขียนโปรแกรมมากจริงๆ  Cheesy
ดาวน์โหลดแล้ว ติดตั้งบนเครื่องให้เสร็จเรียบร้อยจะเห็น ไอค่อนดังรูปอยู่ที่หน้าจอ คลิกเข้ามาฝึกกันเลยครับ
(สำหรับท่านที่มีปัญหาการติดตั้ง สอบถามในกระทู้นี้ได้เลยนะครับ  เอากันให้เก่งๆเผื่อจะได้มีอีกอาชีพ ออกแบบปริ๊นท์ไงครับ รวยกันมานักต่อนักแล้ว)   Tongue
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #5 เมื่อ: มีนาคม 01, 2007, 11:31:56 am »
เราจะเริ่มฝึกออกแบบด้วยวงจรบริดท์เรคติไฟร์อย่างง่ายๆกันก่อนนะครับ
ผมอาจเขียนวงจรไม่สวยงามมากนัก  ต้องมาช่วยกันศึกษาหาเทคนิคของโปรแกรมนี้ทำให้สวยงามที่สุด อีกไม่นานพวกเราทุกคนคงจะได้มีเทคนิคดีๆมาร่วมแจมแลกเปลี่ยนกันนะครับ ...   Tongue

* index7.gif (9.78 KB, 534x337 - ดู 10014 ครั้ง.)

* index8.jpg (31.36 KB, 254x253 - ดู 10009 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #6 เมื่อ: มีนาคม 01, 2007, 11:32:51 am »
เข้าหน้าแรกเลยครับ

* index9.gif (22.39 KB, 380x461 - ดู 9986 ครั้ง.)

* index10.gif (13.63 KB, 987x669 - ดู 9974 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #7 เมื่อ: มีนาคม 02, 2007, 11:37:17 am »

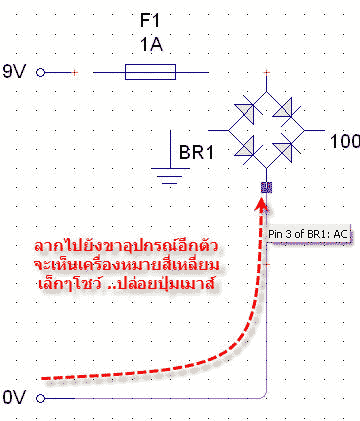

เริ่มลงอุปกรณ์กันนะครับ

* index12.gif (37.62 KB, 731x464 - ดู 9946 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #8 เมื่อ: มีนาคม 02, 2007, 12:22:59 pm »
 Smiley

* index13.gif (22.36 KB, 645x458 - ดู 9823 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #9 เมื่อ: มีนาคม 02, 2007, 12:27:16 pm »
 Smiley

* index14.gif (27.97 KB, 625x429 - ดู 9776 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #10 เมื่อ: มีนาคม 02, 2007, 12:28:35 pm »
 Smiley

* index15.gif (8.57 KB, 270x274 - ดู 9725 ครั้ง.)

* index16.gif (3.26 KB, 201x143 - ดู 9654 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #11 เมื่อ: มีนาคม 02, 2007, 12:29:08 pm »
 Smiley

* index17.gif (19.82 KB, 679x403 - ดู 9651 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #12 เมื่อ: มีนาคม 02, 2007, 12:29:46 pm »
 Smiley

* index18.gif (21.18 KB, 668x337 - ดู 9623 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #13 เมื่อ: มีนาคม 02, 2007, 12:30:21 pm »
 Smiley

* index19.gif (17.84 KB, 674x258 - ดู 9572 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #14 เมื่อ: มีนาคม 02, 2007, 12:32:41 pm »
 Smiley

* index20.gif (18.19 KB, 648x272 - ดู 9486 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #15 เมื่อ: มีนาคม 02, 2007, 12:33:36 pm »
 Smiley

* index22.gif (18.96 KB, 664x286 - ดู 9425 ครั้ง.)

* index23.gif (12.97 KB, 598x248 - ดู 9417 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #16 เมื่อ: มีนาคม 02, 2007, 12:34:19 pm »
 Smiley

* index24.gif (17.27 KB, 634x495 - ดู 9377 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #17 เมื่อ: มีนาคม 02, 2007, 12:34:52 pm »
 Smiley

* index25.gif (30.01 KB, 886x485 - ดู 9327 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #18 เมื่อ: มีนาคม 02, 2007, 12:35:26 pm »
 Smiley

* index26.gif (11.67 KB, 459x341 - ดู 9233 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #19 เมื่อ: มีนาคม 02, 2007, 12:36:32 pm »
 Smiley

* index27.gif (7.77 KB, 693x190 - ดู 9172 ครั้ง.)

* index28.gif (12.07 KB, 360x421 - ดู 9182 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #20 เมื่อ: มีนาคม 02, 2007, 12:37:27 pm »
 Smiley

* index29.gif (13.64 KB, 706x473 - ดู 9156 ครั้ง.)

* index30.gif (6.7 KB, 282x262 - ดู 9110 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #21 เมื่อ: มีนาคม 02, 2007, 12:38:02 pm »
 Smiley

* index31.gif (5.79 KB, 379x168 - ดู 9065 ครั้ง.)

* index32.gif (5.15 KB, 287x208 - ดู 9047 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #22 เมื่อ: มีนาคม 02, 2007, 12:38:45 pm »
 Smiley

* index33.gif (21.15 KB, 412x522 - ดู 9043 ครั้ง.)

* index34.gif (27.17 KB, 727x585 - ดู 9032 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #23 เมื่อ: มีนาคม 02, 2007, 12:39:43 pm »
และแล้วก็ได้วงจรที่ต้องการ..เป็นไงครับ ง่ายดีไหมครับ ...ฝึกตามนี้ดูเหมือนมีหลายขั้นตอนยุ่งยากนิดๆ แต่ที่จริงแล้วหากคล่องมือ จะออกแบบได้รวดเร็วมากครับ ..ขอให้เก่งๆกันทุกท่านนะครับ มีอะไรติดขัดหรือนำผลงานมาโชว์กันก็โพสเข้ามาได้ ..เราช่วยกันทำเรื่องยากให้กลายเป็นเรื่องง่ายๆกันดีกว่าครับ     Smiley

* index35.gif (12.29 KB, 736x469 - ดู 8983 ครั้ง.)
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #24 เมื่อ: มีนาคม 02, 2007, 12:43:20 pm »
..หรือยังไม่พอใจอุปกรณ์ตัวใดที่วางตำแหน่งไม่สวยงาม ก็คลิกลากย้ายได้ทันที โดยลายทองแดงจะวิ่งตามไปให้อย่างอัตโนมัติ
....ขั้นตอนสุดท้าย...สั่งให้โปรแกรมออกแบบลายปริ้นอัตโนมัติ
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #25 เมื่อ: มีนาคม 02, 2007, 12:43:37 pm »
ผมจะสอนเป็นภาพเคลื่อนไหวนะครับ ไฟล์2.9MB.สำหรับผู้ที่เนทช้าก็รอนิดนึงครับ

ทุกขั้นตอน โปรแกรมจะออกแบบให้เราอย่างอัตโนมัติ  แต่เราสามารถกำหนดเองได้ด้วย หรือจะเปลี่ยนรูปทรงของแผ่นpcb. - กำหนดจุดเลย์เอ้าท์ - ความกว้างของลายปริ้นท์ - ระยะห่างระหว่างลายทองแดง ฯลฯSmiley

http://www.leksound.net/+NEW%20DOWNLOAD/7-51/pcb.swf
บันทึกการเข้า
ช่างเล็ก(LSV)
Administrator
member
*

คะแนน1346
ออฟไลน์ ออฟไลน์

กระทู้: 18851


คิดดี ทำดี ชีวิตมีแต่สุข


อีเมล์
« ตอบ #26 เมื่อ: มีนาคม 02, 2007, 12:56:44 pm »
หากมีเวลาว่าง...ตอนต่อไปจะอธิบายการดัดแปลงให้ลายวงจรสวยงามและออกแบบรูปร่างตามลักษณะแผ่นpcb ไม่ว่ากลม สามเหลี่ยม ฯลฯ โปรแกรมนี้เขาทำได้ครับ  Tongue Smiley

* 913.jpg (29.29 KB, 341x169 - ดู 8952 ครั้ง.)

* 931.jpg (40.1 KB, 529x280 - ดู 8877 ครั้ง.)
บันทึกการเข้า
son
วีไอพี
member
***

คะแนน7
ออฟไลน์ ออฟไลน์

กระทู้: 533


อีเมล์
« ตอบ #27 เมื่อ: มีนาคม 17, 2007, 09:56:55 pm »
 Smileyยอดเยี่ยมจริงๆ Wink ขอบคุณมากครับ Cheesy
บันทึกการเข้า
IT. Service Station
วีไอพี
member
***

คะแนน69
ออฟไลน์ ออฟไลน์

กระทู้: 946


จะตอบได้ ถ้าถามได้(เข้าใจ)


เว็บไซต์
« ตอบ #28 เมื่อ: มีนาคม 31, 2007, 01:05:45 pm »
ว้า ไม่ทันช่างเล็ก ซ่ะแล้ว

เอ้า ใหนๆ ก็ใหนๆ เผื่อ link บางท่าน load ไม่ได้ ก็ไปที่นี่น่ะครับ

พร้อมไฟล์คู่มือด้วยน่ะ
