ผู้เขียน หัวข้อ: Power Amp LM3886 50W พร้อมกับ 12 to +/-30VDC สำหรับติดรถ  (อ่าน 143956 ครั้ง)
peeraponssw
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 28


อีเมล์
« ตอบ #58 เมื่อ: มกราคม 21, 2009, 11:48:04 AM »

คุณ kokko เอาไปเปิดแข่ง MJ 2955 กับ 2N3055 ได้มั้ยครับ 50 วัตต์ เท่ากัน
บันทึกการเข้า

kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #59 เมื่อ: มกราคม 21, 2009, 11:53:43 AM »

ถ้าแข่งเรื่องคุณภาพของเสียง กินขาดครับ แต่เรื่องเสียงดังไม่แน่ใจครับ ไม่เคยลอง..
บันทึกการเข้า
peeraponssw
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 28


อีเมล์
« ตอบ #60 เมื่อ: กุมภาพันธ์ 13, 2009, 02:09:18 PM »

แกนถ้าจะซื้อทาง เน็ต จะเข้าไปหายังงัยครับ เศร้าจัง Cheesy
บันทึกการเข้า
ahapop
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 7


อีเมล์
« ตอบ #61 เมื่อ: กุมภาพันธ์ 19, 2009, 04:50:27 PM »

ขอบคุณครับสำหรับประสพการณ์ที่แบ่งปันกัน ผมเห็นมานานแล้ววงจรนี้แต่ไม่กล้าทำกลัวโดนวางยา
แต่พอเห็นมีคนทำในเวปนี้ ก็เลยกล้าที่จะทำ

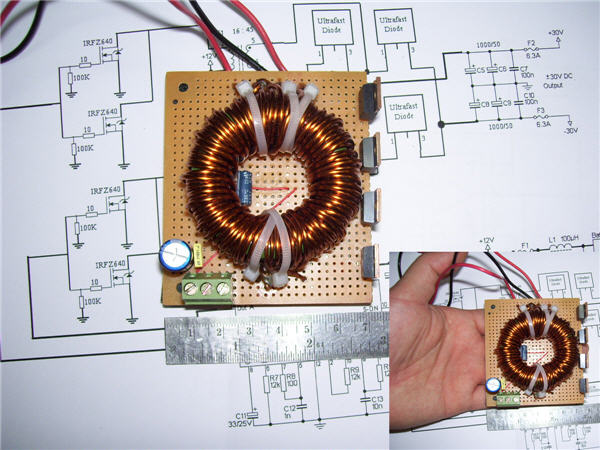

DC-DC สร้างง่ายครับ หม้อแปลงพันง่ายใช้สูตรที่ให้มาเลย ไม่ร้อน ไม่ดังคราง
Power Amp ก็ง่ายครับ เสียงดี

บันทึกการเข้า
ahapop
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 7


อีเมล์
« ตอบ #62 เมื่อ: กุมภาพันธ์ 19, 2009, 04:52:43 PM »

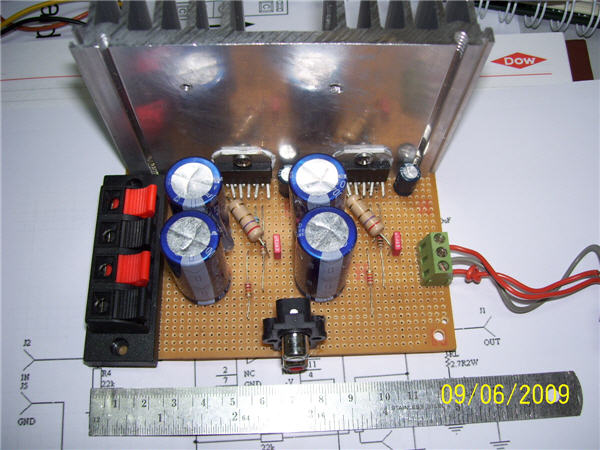

อีกรูปครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #63 เมื่อ: มีนาคม 02, 2009, 10:25:37 AM »

 ดีใจจัง คุณ peeraponssw หม้อแปลงถ้าหากต้องการผมพันให้ได้ครับ ออกค่าอุปกรณ์และค่าส่ง ค่าพันไม่ คิดครับยังไงก็ mail มาหาล่ะกันครับ หรือ MSN ก็ได้
เอาแน่ คุณ ahapop หม้อแปลงของคุณนี่พันสวยกว่าของผมอีกนะ
ใครที่ทำแล้ว ช่วยกรุณาตอบกระทู้ ลงรูปด้วยก็ดีนะครับ
ส่วนคนที่ทำแล้วมีปัญหาก็สามารถลงไว้ได้เด๋ยวผมจะช่วยตอบให้

ปล.มีหลายคนติดต่อเข้ามาเรื่องอุปกรณ์ในการทำที่หาซื้อไม่ได้เพราะอยู่ไกล ผมกำลังทำ web ที่รวมอุกรณ์เหล่านี้อยู่ทีสามารถหาซื้อได้จากในนั้น และยังมีโปรเจ็คต่างๆตลอด 8 ปี่ ที่ได้ลองผิดลองถูกที่จะแบ่งปั่นเพื่อให้ทุกท่านที่สนใจได้ลองและทำเองอีกมากมาย อีกไม่นานน่าจะได้ เห็น web ครับ ขอบคุณทุกท่านที่ให้ความสนใจ.. เยี่ยมมาก
บันทึกการเข้า
apolo
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 106


อีเมล์
« ตอบ #64 เมื่อ: มีนาคม 11, 2009, 03:00:24 PM »

 เยี่ยมมาก
DC to DC อันนี้นะใช้ได้แต่ ว่า Amp มีปัญ หาที่ว่า จะร้อนมากๆๆแล้วก็ โพเทก ต้องหาซิงค์ มาแยกตัว แล้วติดพัดลม ใครทำแล้วเจอแบบผมบ้างร้อน มากๆ
บันทึกการเข้า
APISIT_kae2008
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 3


« ตอบ #65 เมื่อ: มีนาคม 14, 2009, 11:57:50 AM »

ผมลองทำ วงจรConverter แล้ว ใช้งานได้ดีครับ เยี่ยมมาก
บันทึกการเข้า
mr_mawmeaw
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


« ตอบ #66 เมื่อ: มีนาคม 15, 2009, 09:17:56 AM »

พี่ kokko ครับ หม้อแปลงครับ  เราจะคำนวณยังไงครับว่าขด Pi กี่รอบจะได้กี่ Ohm ครับ เพื่อที่จะไปเที่ยบกับค่า Rds ครับ  Sad
บันทึกการเข้า
mr_mawmeaw
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


« ตอบ #67 เมื่อ: มีนาคม 15, 2009, 10:17:44 PM »

อีกนิดครับพี่ kokko หม้อแปลงผมร้อนครับทำไงดัครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #68 เมื่อ: มีนาคม 15, 2009, 11:47:38 PM »

ที่ร้อน ส่วนใหญ่จะใช้แกนที่มีขนาดเล็กกว่า 5 ซม ครับ ถ้าใช้แกนตั้งแต่ 5 ซม ขึ้นไปจะไม่มีปัญหา ขนาดขดลาดก็เฃ่นกัน ควรใช้เบอร์ 18 ถึง 32 ครับ ถ้ายิ่งใช้เส้นใหญ่ ขนาดขดลวดก็ควรใญ่ตาม เพื่อความต้านทานที่เท่าเดิม ในทางปฏิบัตินะครับ ไม่ทราบว่าใช้ขนาดไหนอยู่ครับ โดยปรกติแล้วด้าน PI จะใช้ขดลวดขนาด 1mH ครับ ในเมื่อเราไม่มีเครื่องวัด L ผมจึงใช้ค่ามาตฐาน ที่เราพันก็จะได้ค่าใกล้เคียงที่ 1 mH หรือมากกว่าแต่ถ้าใช้แกนที่น้อยกว่าค่าก็จะต่ำกว่าที่กำหนด ค่าความต้านทานก็จะน้อยตามด้วย ถ้าความถี่ในการ switching น้อยและความต้านทานของขดลาดก็น้อยเกินไปก็จะทำให้ร้อน มิเตอร์ที่เราใช้อยู่วัดค่าต่ำกว่า 1 Ohm แทบจะไม้ได้ค่าที่ได้คือค่าที่ไม่แน่นอนครับ  หากต้องการพันขดลวดน้อยความถี่ที่ใช้ switch ต้องมากครับ เพราะความต้านทานน้อยจะต่อขดลวดกับไฟนานๆไม่ได้จะสะสมความร้อน เมื่อใช้ไปนานๆจึงเกิดความร้อนแบบสะสม ตามกฎของการ ทำ switchnng power supply ครับ หลายท่านที่ทำก็ไม่มีปัญหาครับ ลองดูนะครับ มัปัญหาปรึกษาได้ครับ MSN  ==> thanatcha_46@hotmail.com ครับ
บันทึกการเข้า
mr_mawmeaw
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


« ตอบ #69 เมื่อ: มีนาคม 16, 2009, 09:23:03 PM »

ถ้าผมใช้แกนหม้อแปลง EI ที่เป็นเหล็กแผ่นซ้อนกันจะได้หรือปล่าวครับ (หาง่ายดีครับ ผมไม่รู้จะเอาแกนใหญ่มาจากใหนครับแนะนำด้วย..)  wav!! wav!!
บันทึกการเข้า
mr_mawmeaw
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


« ตอบ #70 เมื่อ: มีนาคม 17, 2009, 07:56:35 PM »

พี่ครับแล้วที่บอกว่าแกนต้องอย่างน้อย 5 ซ.ม. คือความสู่งหรือเส้นผ่าศูนย์กลางครับ ฉงน
บันทึกการเข้า
pakuridon
member
*

คะแนน6
ออฟไลน์ ออฟไลน์

กระทู้: 56


« ตอบ #71 เมื่อ: มีนาคม 18, 2009, 11:58:15 AM »

น่าสนใจจังครับเห็นแล้วอยากทำบ้างจังเลย

ทำไมมันไม่มีวงจรรีโมทอ่ะครับ อย่างนี้ต้องตัดไฟ12โวลท์ออกตลอดเลยซิครับ
บันทึกการเข้า
pakuridon
member
*

คะแนน6
ออฟไลน์ ออฟไลน์

กระทู้: 56


« ตอบ #72 เมื่อ: มีนาคม 18, 2009, 01:00:20 PM »

อืมได้แล้วครับเอาสายที่ต่อเข้าไอซีเป็นสายรีโมทนี่เอง
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #73 เมื่อ: มีนาคม 18, 2009, 06:10:05 PM »

แกน 5 cm  คือ เส้นผ่านศูนย์กลางครับ แกน EI ไม่นิยมนำมาทำครับ  เนื่องจากแกนเหล็กมีข้อจำกัดของเรื่องขนาด และการ อินดิ้วส์ ในตัวของมัน. ถ้าอยู่ไกลไม่มีที่ซื้อให้ผมซื้อให้ก็ได้ครับ .
บันทึกการเข้า
mr_mawmeaw
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 33


« ตอบ #74 เมื่อ: มีนาคม 19, 2009, 02:52:17 PM »

ราคาเท่าไหลครับ ฉงน
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #75 เมื่อ: มีนาคม 20, 2009, 08:48:50 AM »

ราคาแกนหรือเปล่า ถ้าแกน ราคา ประมาณ 60 กว่าบาท ลวดทองแดง อีกประมาณ 100 กว่าบาทคับ
บันทึกการเข้า
pakuridon
member
*

คะแนน6
ออฟไลน์ ออฟไลน์

กระทู้: 56


« ตอบ #76 เมื่อ: มีนาคม 20, 2009, 06:45:14 PM »

วงจรคล้ายตัวนี้

http://www.ubmthai.com/leksoundsmf13/index.php?topic=465575.0
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #77 เมื่อ: พฤษภาคม 26, 2009, 05:20:37 PM »

มีคนทำขายเป็นชุดแล้วครับ 2000 กว่าบาท วงจรเดียวกันเลยครับ..
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #78 เมื่อ: มิถุนายน 17, 2009, 10:26:07 PM »

โทษทีครับ ตอบช้า ทั้งชุดมีขายที่ นัฐพงษ์ ครับ ที่บ้านหม้อ และ เซียร์รังสิต ลองไปดูครับ....
บันทึกการเข้า
Teerakung
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 1


« ตอบ #79 เมื่อ: กรกฎาคม 26, 2009, 05:48:00 AM »

LM3886 ใช้ +/- 45V จะร้อนมากมั้ยครับ
 แล้วคุณ kokko ยังพันหม้อแปลง dc to dc อยู่มั้ยจะขอความช่วยเหลือครับ
ขอบคุณครับ Cheesy
บันทึกการเข้า
peeraponssw
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 28


อีเมล์
« ตอบ #80 เมื่อ: กรกฎาคม 29, 2009, 04:30:52 PM »

  ถามผู้รู้ครับ รบกวนด้วยคร้าบ ถ้าต้องการ +- 60 โวลต์   ใช้  irfz 44 ตัว ขนานกันข้างละ 2 ตัว    เหมือนเดิม (แทนเบอร์เดิม) พันหม้อแปลงเพิ่มให้ได้ 60 โวลต์   กระแสจะลดลงมั้ยครับ   Lips Sealed   ถ้าต้องการ 3 แอมป์ จะไหวมั้ย  วงจรเดิม  ขอบคุณครับ  QRU 73 ไม่เอา
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #81 เมื่อ: สิงหาคม 25, 2009, 05:10:27 PM »

ยังพันอยู่ครับ ถ้าต้องการ.. Sad
บันทึกการเข้า
WatHF100♥
ซุปเปอร์ วีไอพี
member
*

คะแนน54
ออฟไลน์ ออฟไลน์

กระทู้: 305


อีเมล์
« ตอบ #82 เมื่อ: สิงหาคม 26, 2009, 09:16:52 AM »

LM3886 ใช้ +/- 45V จะร้อนมากมั้ยครับ
 แล้วคุณ kokko ยังพันหม้อแปลง dc to dc อยู่มั้ยจะขอความช่วยเหลือครับ
ขอบคุณครับ Cheesy

ถ้าต่อถูกต้อง  วางเลย์เอ้าท์กราวนด์ดีๆ   ใช้ขับลำโพง ๘โอห์ม ....ไม่ร้อนครับ  ปกติ
บันทึกการเข้า
peeraponssw
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 28


อีเมล์
« ตอบ #83 เมื่อ: กันยายน 07, 2009, 11:34:15 AM »

ได้แล้วครับ  ลองต่อไส่กับวงจร STK411-240E  ไฟตกนิดๆ   พอใช้ครับ   10นิ้วพอได้  QRU 73  61
บันทึกการเข้า
ajack
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 1


อีเมล์
« ตอบ #84 เมื่อ: พฤศจิกายน 19, 2009, 01:20:05 PM »

เรียนคุณ KOOKO คือผมอยากได้รายละเอียดของอุปกรณ์พร้อมเบอร์ทั้งหมดอะครับ ไม่ทราบว่าจะรบกวนมากไปหรือปล่าวครับ
บันทึกการเข้า
wit06
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 4


« ตอบ #85 เมื่อ: มกราคม 20, 2010, 04:07:16 PM »

รบกวนขอลายวงจรกะปริ้นด้วยครับ สนใจอยากทำมั่ง ชอบเบอร์นี้มากๆๆๆๆๆๆ

รบกวนทีครับส่งทางเมลล์ก็ได้ witawat66@hotmail.com

ขอบคุณครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #86 เมื่อ: มกราคม 20, 2010, 10:23:11 PM »

เดี๋ยวจะเอามาลงให้ใหม่คับ...หายไปไหนเนี่ย...งง ใครช่วยอธิบายทีคับ
บันทึกการเข้า
