ผู้เขียน หัวข้อ: Power Amp LM3886 50W พร้อมกับ 12 to +/-30VDC สำหรับติดรถ  (อ่าน 143960 ครั้ง)
Chay99
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 6


« ตอบ #29 เมื่อ: พฤศจิกายน 05, 2007, 02:09:17 PM »

 Cheesy ขอบคุณมากเลยครับ ความรู้ทั้งนั้น
ตั้งแต่ ผมเจอเว็บนี้ ผก็ เริ้มกลับมาเล่นของพวกนี้อีก หลังจากที่ผม หยุดเล่นไป 2 ปีเลย
ตอนนี้ กลับมาบ้าอีกแล้ว  Tongue ฮิฮิฮิ
บันทึกการเข้า

yai_sound
member
*

คะแนน2
ออฟไลน์ ออฟไลน์

กระทู้: 21


อีเมล์
« ตอบ #30 เมื่อ: พฤศจิกายน 08, 2007, 08:48:25 AM »

ถ้าเราเพิ่ม IRFZ640 ไปอีก 1 คู่เราจะต้องเพิ่ม ultarfast diode ไปอีก 1 คู่ ไหมครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #31 เมื่อ: พฤศจิกายน 09, 2007, 10:11:07 AM »

ไม่ต้องเพิ่มครับ ถ้า diode มากกว่า 10A แล้วเพิ่ม IRF640 ได้เลย จะได้กระแสที่มากขึ้น
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #32 เมื่อ: พฤศจิกายน 26, 2007, 07:27:28 AM »

ถ้าใครเข้ามาดูแล้วไม่เห็นภาพ ตอบกระทู้แล้วทิ้งเมล์ไว้เดี๋ยวจะส่งรูปไปให้ครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #33 เมื่อ: ธันวาคม 18, 2007, 01:56:07 PM »

ลวดที่ใช้เป็นเบอร์ 18 ครับ
บันทึกการเข้า
4821040229
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 5


อีเมล์
« ตอบ #34 เมื่อ: มกราคม 09, 2008, 02:59:46 PM »

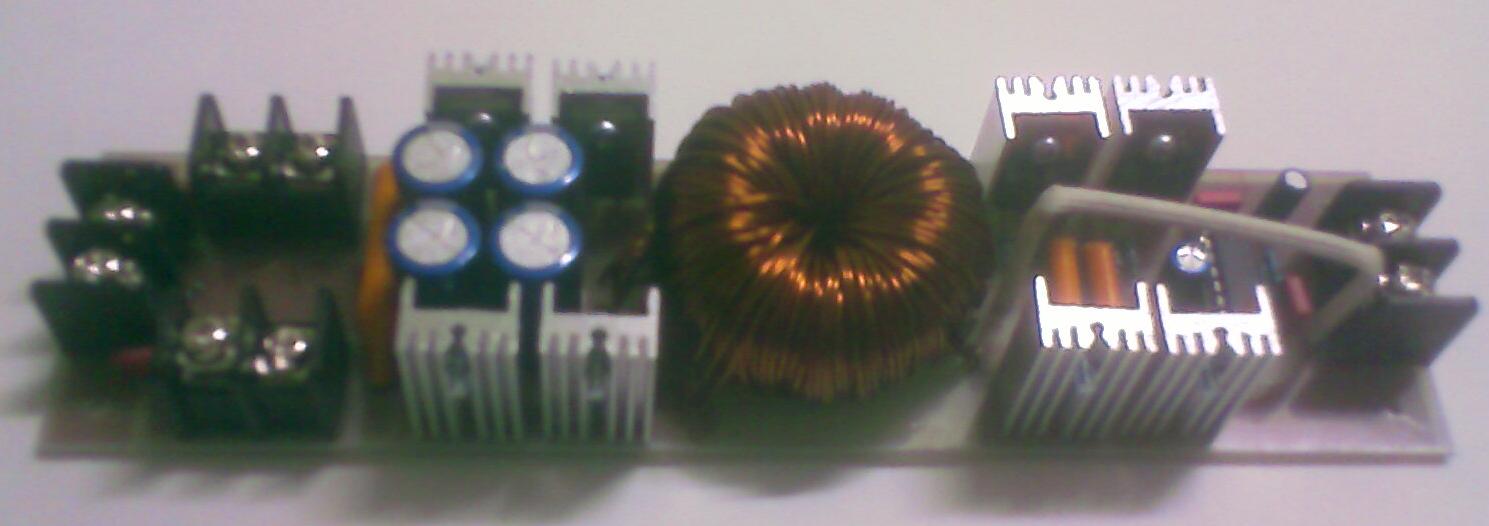

ขอวงจรรูปนี้หน่อยครับพร้อมลายปริ้นของวงจรบอกอินพุต ไฟเข้า และเอาท์พุตด้วยครับขอบคุณครับKokko_(961)1.jpg (65.88 KB, 652x489 - ดู 967 ครั้ง.)
บันทึกการเข้า
sellful
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 3


« ตอบ #35 เมื่อ: กุมภาพันธ์ 22, 2008, 10:45:07 AM »

ขอแก้ใขวงจรครับ  มีหลายคนส่งเมล์และโทรมาส่วนใหญ่มีปัญหาเรื่องหม้อแปลงครับ วันนี้เลยแกะหม้อแปลงออกนับจะนวนรอบใหม่ ในวงจรก่อนหน้าที่ให้เป็นหม้อแปลง output 50v ครับ ต้องขอโทษด้วยครับ ส่วนหม้อแปลง 30 v นั้นขนาดของขดลวด เท่ากับ 16: 37 รอบครับ ก่อนพันก็ตัดลวดความยาว ด้าน PRI = 100cm SEC= 235cm เส้นผ่ายศูนย์กลางของลาด 1 mm อย่างล่ะ 2 เส้น เมื่อพันแล้วจะใด้จำนวนรอบเท่ากับ 16:37 พอดี แล้วผมก็ลองพันใหม่ แล้วก็ลองใส่เข้ากับวงจร บัดกรี ต่อ R ที่ Output ดังรูปครับ แล้ววัดด้วยมิเตอร์ ค่าที่ออกมาเท่ากับ +/-31 Vdc ครับ  วิธีการพันก็ตามกระทู้ก่อนหน้าครับ
ขับกระแสได้เท่าไรครับ อยากได้ซัก 600w เพิ่มขดลวดเข้าไปด้านละเส้นได้ไหมครับ โดยใช้แกนเดิม
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #36 เมื่อ: มีนาคม 18, 2008, 07:57:20 AM »

เพิ่มได้ครับ
บันทึกการเข้า
veerasak suwanapetch
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 8


« ตอบ #37 เมื่อ: มีนาคม 29, 2008, 08:20:31 PM »

นำไปขับลำโพง  Sub Bass  10  นิ้วได้ไหมครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #38 เมื่อ: เมษายน 01, 2008, 07:34:13 AM »

ถ้าไปขับ sub 10" ร้อนครับ ที่ผมใช้ เป็นดอก 8" แต่จะโมเปลี่ยน coil ใหม่เป็นของ Sub ใส่แทน จะได้เสียง เบสที่ลึกกว่าเดิม ดอก 8" ผมซื้อที่ ร้านอมรดอล่ะ 350 บาท แต่เบสดังระดับนิง แต่เปลี่ยนเป็น coil sub แล้ว เบสลึกกว่ามากเลยทีเดียวรู้สึกได้จากการฟังเลยครับ watt ที่ได้นี้เป็น watt แท้ ที่ 8 Ohm ด้วยครับอ้อ...Coil ที่เปลี่ยนต้องเป็น 8 Ohm นะครับ ถ้าใส่  4 ต้องเอามาอนุกรมกันให้ได้ 8 ไม่งั้น จะดังแป๊กๆ เพราะลำโพลงรับไม่ไหว
บันทึกการเข้า
rerk.com
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 148


อีเมล์
« ตอบ #39 เมื่อ: พฤษภาคม 01, 2008, 07:59:52 PM »

คุณ Kokko ครับ DC to DC ตัวนี้เอาไปขับแอมป์บ้านหม้อเมาะสมหรือเปล่าครับ อยากได้ไฟ +-60 VDC ครับ
บันทึกการเข้า
WatHF100♥
ซุปเปอร์ วีไอพี
member
*

คะแนน54
ออฟไลน์ ออฟไลน์

กระทู้: 305


อีเมล์
« ตอบ #40 เมื่อ: มิถุนายน 16, 2008, 01:46:04 PM »

ถ้าเราเพิ่ม IRFZ640 ไปอีก 1 คู่เราจะต้องเพิ่ม ultarfast diode ไปอีก 1 คู่ ไหมครับ

ตามดาต้าชีท สเป็คของ IC SG3525 Drive Current ออกมาได้ 400-500mA
แต่ในความเป็นจริงถ้าเราจะใช้มันเต็มที่คงไม่เหมาะ
มอสเฟ็ทมีค่าความจุแฝง (Cinput) อยู่มาก  เบอร์ที่นำกระแสต่ำๆ ค่าความจุนี้จะน้อย (ไม่กี่สิบ หรือไม่กี่ร้อยpF) การกระชากกระแสจึงน้อย ไอซีจ่ายไหวก็ยังโอเค
โดยเฉพาะมอสเฟ็ทรุ่นใหม่ๆ  วัตต์สูงขึ้น นำกระแสสูงขึ้น ความต้านทานตอนนำกระแสต่ำลง แต่ข้อเสียคือCin 3000-6000pFถือว่าค่อนข้างสูง   ยิ่งใช้ขนานกันหลายตัวค่าความจุนี้สูงมากๆ  ไอซีก็จ่ายไม่ไหว

ทางออกมีแน่  ลองหาวงจรที่ใช้ทรานซิสเตอร์ไดรฟ์สิครับ BD139  140 คู่ประหยัดยังพึ่งพาได้ครับงานนี้  ทีนี้ จะขนานกันซักห้าคู่แปดคู่ก็น่าจะยังโอเคนะครับ
พอขนานกันขนาดนี้   พันหม้อแปลงตัวใหญ่ๆ  ฮีทซิ้งค์ระบายได้ดีพอ   คงได้กำลังเฉียดพันวัตต์สบายๆ  แน่นอนว่าขาออกต้องใช้ไดโอดที่เหมาะสม   ลองแยกไดโอด และซีฟิลเตอร์ซ้ายและขวาดูก็ได้ครับ  จะได้อะไรเพิ่มขึ้นอีกนิดด้วย
บันทึกการเข้า
niwuttana
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 7


อีเมล์
« ตอบ #41 เมื่อ: มิถุนายน 20, 2008, 01:38:27 PM »

ต้องใช้ลำโพงยี่ห้ออะไรคราบ กี่นิ้ว กี่โอมห์ กี่w ช่วยบอกที อยากลองทำดู เอาแน่
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #42 เมื่อ: สิงหาคม 14, 2008, 08:31:19 AM »

4 Ohm หรือ 8 Ohm ก็ได้ครับ
บันทึกการเข้า
jay
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 19


อีเมล์
« ตอบ #43 เมื่อ: กันยายน 11, 2008, 11:47:19 PM »

ผมจะเอาไปขับแอมstk100วัตวงจรที่ให้ไม่ทราบว่าจะได้ไหมครับรูสึกว่า50โวล์5แอม
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #44 เมื่อ: ธันวาคม 06, 2008, 12:49:34 AM »

ก็มีคนสั่งทำเรื่อยๆนะครับ มาจากหลายที่หลายจังหวัด แต่ยังไงก็ลอง MSN ได้ครับ thanatcha_46@hotmail.com ครับ
บันทึกการเข้า
ko999
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 321


อีเมล์
« ตอบ #45 เมื่อ: ธันวาคม 11, 2008, 08:17:27 PM »

lm 3886 รับไฟ ได้สูงสุด กี่โวล DC ครับ พอดีมี แอมป์เก่าอยู่ตัว รู้สึกว่าไฟจะเกิน +30 0 -30   ว่าจะลองทำดูครับ มีชุดสำเร็จภาคขยาย output อยู่หลายชุด ถอดมาจากแอมป์บ้านครับ ขอบคุณครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #46 เมื่อ: ธันวาคม 12, 2008, 01:06:30 AM »

watt และแรงดันที่ใช้ได้ดังนี้ครับ
68W outputpower 4 ohm V = +/-28VCC
38W outputpower 8 ohm V = +/-28VCC
50W outputpower 8 ohm V = +/-35VCC
แต่ปรกติจะใช้ 8 Ohm V=+/-30 Vcc เครื่องทำงานไม่หนักจนเกินไปครับ
เปิดได้นานต่อเนื่องแม้เร่งสุด ผมทดลองเปิดต่อเนื่องก็ ไม่ต่ำกว่า 8 ชม.ครับ
ไม่มีปัญหา ขึ้นอยู่กับตัวระบายความร้อยด้วยครับว่าดีแค่ไหน.
บันทึกการเข้า
ko999
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 321


อีเมล์
« ตอบ #47 เมื่อ: ธันวาคม 12, 2008, 01:44:11 PM »

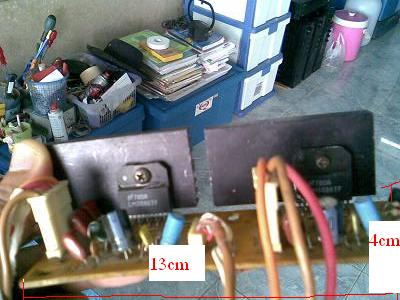

ของผมมีชุดสำเร็จเลยครับ ถอดมาจากแอมป์บ้าน มีหลายชุดเลย แต่ว่า ภาคจ่ายไฟผมเกิน ครับ
ไฟวัดดูได้ +40 0 -40 ต้องเอาลวดที่พันออกกี่รอบดีครับ เป็น หม้อแปลงของแอมป์เคนวูดรุ่นเก่า ว่าจะวาง 4 ch เพราะบรอดเล็กมากๆ  ท่านไดสนใจลองดูรูปนะครับ ขอบคุณครับ
บันทึกการเข้า
ko999
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 321


อีเมล์
« ตอบ #48 เมื่อ: ธันวาคม 12, 2008, 02:27:47 PM »

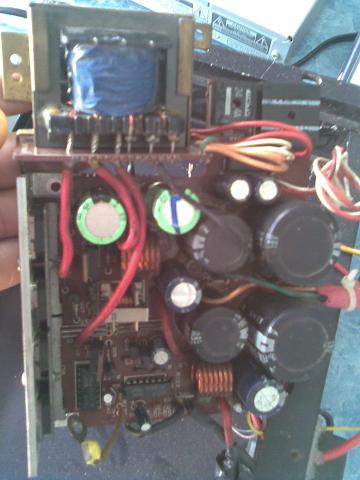

อันนี้หม้อแปลง และภาคจ่ายไฟครับ ต้องเอาทองแดงออก กี่รอบครับ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #49 เมื่อ: ธันวาคม 13, 2008, 01:37:32 AM »

หม้อแปลงชนิดนี้ผมกลัวว่าถ้าแกะมาแล้วมันจะเสียเลยอ่ะคับ แกนเฟอร์ไร แบบนี้ถ้ามาจากโรงงานจะติดกาวแน่นมาก ส่วนจำนวนรอบ ต้องลองดูครับ ค่อยๆเอาขดลวดด้าน Sec. ออกแล้ววัดไฟเอา เพราะผมเองก็ไม่รู้ว่า ขดลวด ด้าน Pri. เขาพันไว้กี่รอบ เลยคำนวนไม่ได้คับ ขอให้สำเร็จ
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #50 เมื่อ: ธันวาคม 16, 2008, 12:32:18 AM »

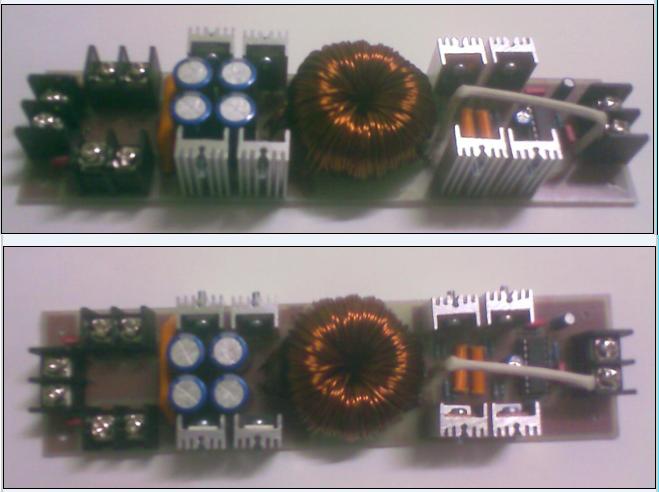

เอาชุดใหม่มาให้ดูกันครับ ออกแบบใหม่ น่าจะสวยกว่าเดิมนะ
บันทึกการเข้า
tong2007
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 73


« ตอบ #51 เมื่อ: ธันวาคม 21, 2008, 12:54:08 PM »

 :Ddiode ultrafast มีเบอร์ไหมครับหรือบอกชื่อตอนที่ไปซื้อที่ร้านเลยครับ Cheesy
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #52 เมื่อ: ธันวาคม 21, 2008, 11:08:02 PM »

ถูกต้องแล้วครับ เป็นวงจรเก่าแต่เขียนใหม่ให้เป็นระเบียบมากขึ้นครับ
บันทึกการเข้า
tong2007
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 73


« ตอบ #53 เมื่อ: ธันวาคม 22, 2008, 10:27:54 AM »

 ฉงนคุณKokko ถามอีกทีครับ diode ultrafast มีเบอร์ไหมครับหรือบอกชื่อตอนที่ไปซื้อที่ร้านเลยครับ
อีกอย่างผมมีลวดเบอร์ใหญ่ความต้านทานสายตํ่าอยากจะเพิ่มรอบด้านprimary(เกรงว่าค่าRจะตํ่ากว่าค่าRds ของMosfetที่คุณKokkoให้ไว้)ผมต้องพันเพิ่มโดยใช้สูตรอะไรคำนวณครับรบกวนด้วยครับ  อ่อตัวใหม่ที่ทำมีลายใหม่หรือเปล่าอยากได้เห็นพันลวดมากขึ้นเพิ่มvoltขึ้นอีกเหรอครับ Cheesy
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #54 เมื่อ: ธันวาคม 29, 2008, 03:07:23 PM »

ขอโทษที่ตอบช้าเรื่อง ultrafast Diode จริงๆแล้วไม่มีเบอร์ที่เจาะจงครับ ที่สำคัญคือ AMP แล้วก็ V ครับ
ลองดูเบอร์ที่แนะนำนะครับ
 MUR1520G      DIODE:ULTRAFAST 200V/15A
 MUR3020W     TG DIODE:ULTRAFAST 200V/30A
 RURG8060      DIODE:ULTRAFAST 600V/80A
ลองเลือกดูครับ แล้วแต่เราจะใช้
บันทึกการเข้า
kokko
member
*

คะแนน4
ออฟไลน์ ออฟไลน์

กระทู้: 48


K^_^...

thanatcha_46@hotmail.com
อีเมล์
« ตอบ #55 เมื่อ: ธันวาคม 29, 2008, 03:32:47 PM »

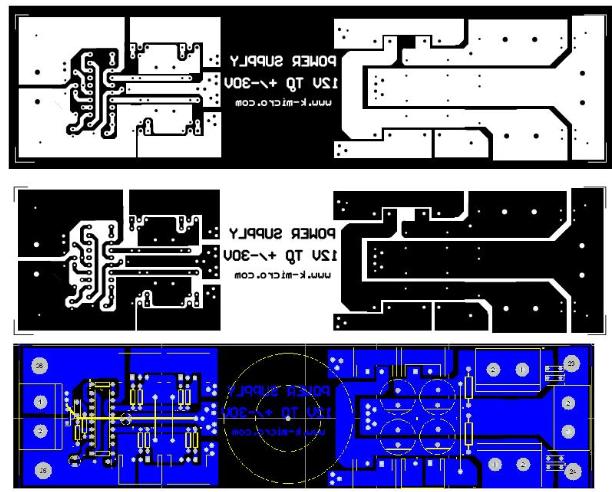

ผมเอาแผน PCB ที่เขียนใหมมาลงให้ครับ ส่วนการลงอุปกรณ์ก็เหมือนเดิมครับ
บันทึกการเข้า
thoeng
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 51


« ตอบ #56 เมื่อ: ธันวาคม 30, 2008, 10:23:06 AM »

 เยี่ยมมาก พี่เค ใช้โปรแรกรมอะไรออกแบบครับ แล้ว fet ใช้เบอร์เดิมเหมือนวงจรเก่าหรือปล่าวครับ แล้วเรื่องของแรงดันเป็นไงครับมีตกบ้างไหมครับ เยี่ยมมาก
บันทึกการเข้า
Itnas
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 3


อีเมล์
« ตอบ #57 เมื่อ: มกราคม 02, 2009, 10:15:29 AM »

ปกติชุดแอมจะต่อไฟตรงจากแบต แล้วใช้สายรีโมท ควบคุมการเปิดปิด นิครับ (แบบว่าทำงานต่อเมื่อ เปิดวิทยุเท่านั้น)
ชุดนี้ ไม่มีสายรีโมท หรือครับ (หรือเราไม่เข้าใจวงจรเองหว่า)

แค่สงสัยเฉย ๆ
บันทึกการเข้า
