ผู้เขียน หัวข้อ: วงจรหรี่ไฟแบบต่างๆ............................  (อ่าน 23603 ครั้ง)
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« เมื่อ: กุมภาพันธ์ 10, 2007, 06:10:14 PM »

วงจรหรี่ไฟ

วงจรหรี่ไฟก็เป็นการใช้งานที่สำคัญอีกแบบหนึ่งของไตรแอก โดยอาศัยการกระตุ้นที่ตำแหน่งเฟสที่คงที่ของสัญญาณไฟสลับ ที่ให้เพื่อเป็นการควบคุมปริมาณกำลังไฟที่ป้อนให้แก่ โหลดที่เป็นหลอดไฟในวงจรประเภทนี้ จำเป็นต้องมีวงจรกรองความถี่แบบ LC เพื่อลดผลของ RFI ที่เกิดขึ้น

เทคนิคของการกระตุ้นที่ตำแหน่งเฟสคงที่นั้นที่นิยมใช้มีอยู่ 3 วิธีคือ การใช้ไดแอกร่วมกับวงจร RC, การใช้ UJT และการใช้ไอซีที่สร้างขึ้นเฉพาะในการกระตุ้นให้ไตรแอกทำงาน

ในรูปที่ 23 แสดงถึงวงจรที่ใช้ไดแอกเป็นตัวสร้างสัญญาณกระตุ้นให้แก่ไตรแอก ผลที่เกิดขึ้นสำหรับวงจรนี้คือการควบคุมความสว่างของหลอดไฟจะไม่สมบูรณ์เนื่องฮิสเทอรีซิส หรือเรียกว่าแบคแลช (backlash) นั่นคือ ในขณะที่ทำการลดความสว่างของหลอดไฟจนกระทั่งดับ โดยการปรับค่า VR1 ให้สูงสุดนั้น ถ้าต้องการให้หลอดไฟเริ่มสว่างอีกครั้ง จะต้องปรับ VR1 ไปเป็นค่าประมาณ 80 เปอร์เซ็นต์ ของค่าสูงสุด ความสว่างที่ได้จะไม่ใช่ค่อย ๆ เริ่มสว่าง แต่จะสว่างขึ้นเล็กน้อยอย่างทันทีทันใด จึงเป็นการทำให้ควบคุมความสว่างได้ไม่ต่อเนื่องเท่าที่ควร ซึ่งเกิดขึ้นเนื่องจากในขณะที่ไดแอกกระตุ้นไตรแอกนั้นจะเป็นการคายประจุของ C1 ออกไปด้วย

รูปที่ 23 วงจรหรี่ไฟแบบพื้นฐาน




บันทึกการเข้า

BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #1 เมื่อ: กุมภาพันธ์ 10, 2007, 06:11:24 PM »

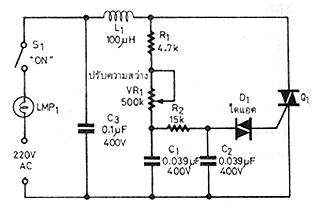

ผลของแบคแลชที่เกิดขึ้นนี้สามารถลดลงได้โดยต่อความต้านทานค่า 47 โอห์มอนุกรมเข้ากับไดแอก เพื่อลดผลของการคายประจุของ C1 แต่วิธีการที่ดีที่สุดที่นิยม ใช้กันได้แสดงไว้ใน รูปที่ 24 ในที่นี้ไดแอก จะถูกกระตุ้นจาก C2 แทน ซึ่งจะมีระดับแรงดันตกคร่อมเป็นไปตาม C1 แต่ C1 จะถูกลดผลของการคายประจุในขณะที่ไดแอกทำงานโดยความต้านทาน R2


รูปที่ 24 วงจรหรี่ไฟที่ปรับปรุงให้สามารถควบคุมความสว่างได้สมบูรณ์

บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #2 เมื่อ: กุมภาพันธ์ 10, 2007, 06:13:22 PM »

ยังมีอีกวิธีหนึ่งที่สามารถตัดผลของแบคแลชได้สมบูรณ์คือการใช้ UJT ในการกระตุ้นให้ไตรแอกทำงาน ดังแสดงไว้ในรูปที่ 25 UJT (Q1) จะรับแรงดันขนาด 12 โวลต์ ที่สร้างขึ้นจากซีเนอร์ไดโอด D2 การทำงานของ UJT จะสัมพันธ์กับคาบของสัญญาณไฟสลับที่ให้โดยใช้วงจรตรวจจับจุดตัดศูนย์ที่ประกอบด้วย Q2, Q3 และ Q4 ทรานซิสเตอร์ Q4 จะทำหน้าที่จ่ายแรงดันให้แก่วงจรของ UJT ในทุก ๆ ครั้งที่สัญญาณไฟสลับผ่านจุดตัดศูนย์ส่วน UJT จะทำงานหลังจากช่วงเวลานั้นไปโดยสามารถกำหนดได้จากค่าของ R5, VR1 และ C2 UJT จะทำหน้าที่กระตุ้นให้ไตรแอกทำงานในทุก ๆ ครึ่งคาบเวลาของสัญญาณไฟสลับ ดังนั้นเราสามารถปรับความสว่างของหลอดไฟได้โดยการปรับค่า VR1 และจะไม่เกิดผลของแบคแลชขึ้น

รูปที่ 25 การใช้ UJT เป็นตัวกระตุ้นไตรแอกทำงานโดยไม่มีผลของแบคแลช

บันทึกการเข้า
BenQ
member
*

คะแนน214
ออฟไลน์ ออฟไลน์

กระทู้: 4790


อีเมล์
« ตอบ #3 เมื่อ: กุมภาพันธ์ 10, 2007, 06:15:05 PM »

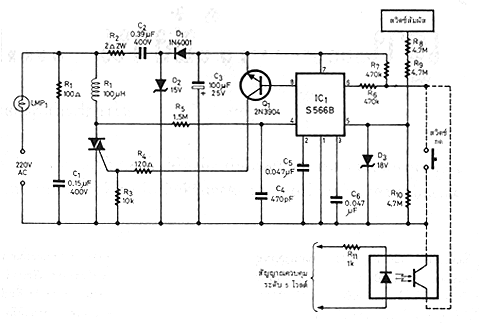

รูปที่ 26 แสดงถึงการใช้ไอซีเบอร์ S566B ที่สร้างขึ้นพิเศษสำหรับเป็นตัวกระตุ้นไตรแอกในวงจรหรี่ไฟ ที่ควบคุมด้วยสวิตช์สัมผัส หรือสวิตช์กดหรือออปโต้ไอโซเลเตอร์ก็ได้ การรับอินพุตของ S566B นั้น เป็นลักษณะคล้ายระดับสัญญาณลอจิกที่ไปควบคุมการเพิ่มหรือลดความสว่างของหลอดไฟ นั่นคือถ้าแตะสวิตช์สัมผัสหรือกดสวิตช์ หรือให้สัญญาณควบคุม 5 โวลต์แก่ออปโต้ไอโซเลเตอร์นานเท่าใดความสว่างของหลอดไฟจะค่อย ๆ เพิ่มขึ้นจาก 3 เปอร์เซ็นต์ ไปจนถึง 97 เปอร์เซ็นต์สูงสุด และจะเพิ่มขึ้นเช่นนี้เรื่อย ๆ ไป

สำหรับสวิตช์สัมผัสสามารถทำได้โดยใช้แผ่นโลหะตัวนำที่ต่อไว้ลอย ๆ โดยอนุกรมกับความต้านทาน R8 และ R9 ดังรูป


รูปที่ 26 การใช้ไอซีเบอร์ S566B ในการควบคุมการทำงานของไตรแอกสำหรับวงจรหรี่ไฟ

http://electronics.se-ed.com/contents/092s271/092s217_p06.asp

บันทึกการเข้า
mhootone
member
*

คะแนน20
ออฟไลน์ ออฟไลน์

กระทู้: 165


www.mtsat.tk


เว็บไซต์ อีเมล์
« ตอบ #4 เมื่อ: มิถุนายน 28, 2007, 03:28:43 PM »

ตัวนี้เป็น digital dimmer พึ่งออกแบบลายวงจรเสร็จ กำลังจะทำปริ้นซ์ครับ
บันทึกการเข้า

042-871327
mhootone
member
*

คะแนน20
ออฟไลน์ ออฟไลน์

กระทู้: 165


www.mtsat.tk


เว็บไซต์ อีเมล์
« ตอบ #5 เมื่อ: มิถุนายน 28, 2007, 03:38:15 PM »

ผมใช้ triac ตัวใหญ่ติดแผ่นระบายความร้อนจึงไม่เห็น triac อยู่บนปริ้นซ์ครับ
บันทึกการเข้า

042-871327
kb
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 8


อีเมล์
« ตอบ #6 เมื่อ: กุมภาพันธ์ 13, 2010, 01:08:23 AM »

หวัดดี ครับ อาจนานไปแล้วไม่รู้ว่าได้ทำ ต่อไหม ครับ วงจรนี้ ใช้ได้ผลดีไหม ครับ แล้ว เวลา หรี่ไฟนี้ ปรับ ตรง VR ตัวไหนครับ ตรงที่ต่อเข้ากับ ออปแอมป์ หรือว่า ตัวที่อนุกรมกับ R ที่จะต่อไปยัง ขา 7 IC 555 ครับ  พอดีผมกำลัง หาวงจรที่หรี่ไฟ ได้ จาก Microcontroller ครับ ท่านใดมีหรือว่า เคยเห็น ช่วย แนะนำด้วยนะ ครับ  ขอบ คุณ ครับ ผม
บันทึกการเข้า
