ขอดูรูปบร์อด TR 07 2U หน่อยครับ
LSVคลังสมองออนไลน์ "ปีที่14"
กันยายน 25, 2017, 02:29:21 AM *
ยินดีต้อนรับคุณ, บุคคลทั่วไป กรุณา เข้าสู่ระบบ หรือ ลงทะเบียน

เข้าสู่ระบบด้วยชื่อผู้ใช้ รหัสผ่าน และระยะเวลาในเซสชั่น

   หน้าแรก   ช่วยเหลือ เข้าสู่ระบบ สมัครสมาชิก
หน้า: [1] 2 3 4 5 6   ลงล่าง
  พิมพ์
ผู้เขียน หัวข้อ: ขอดูรูปบร์อด TR 07 2U หน่อยครับ  (อ่าน 110449 ครั้ง)
Santi.
วีไอพี
member
***

คะแนน47
ออฟไลน์ ออฟไลน์

กระทู้: 354



อีเมล์
« เมื่อ: กันยายน 19, 2007, 10:50:09 AM »

พี่ๆ ครับผมขอดูแผ่นบร์อด TR07 2U แบบชัดๆหน่อยได้ใหมครับ
อยากดูตัวอุปกรณ์อะครับ


บันทึกการเข้า

Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน441
ออฟไลน์ ออฟไลน์

กระทู้: 3480


« ตอบ #1 เมื่อ: กันยายน 20, 2007, 08:41:05 AM »

อันนี้หรือเปล่า   Smiley Smiley
บันทึกการเข้า
sosudjai
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 32


อีเมล์
« ตอบ #2 เมื่อ: กันยายน 20, 2007, 09:10:33 AM »

พี่นิมิตรครับ ถ้าผมอยากขอรายละเอียดวงจรนี้ มาลองทำดูครับ พี่นิมิตรพอจะให้ผมได้มั๊ยครับ
หรือว่าขายเป็นแผ่นปริ้น คับ ถ้ามีรูปให้ดู เครื่องที่เสร็จแล้วจะเป็นขวัญตามากเลยครับ
ใช้ไฟกี่โวลย์,ทำได้กี่วัตต์ วิธีการปรับ,วงจรป้องกัน
อะไรอย่างเนี๊ยครับ...ขอบคุณพี่นิมิตรล่วงหน้านะครับ..
บันทึกการเข้า
Santi.
วีไอพี
member
***

คะแนน47
ออฟไลน์ ออฟไลน์

กระทู้: 354



อีเมล์
« ตอบ #3 เมื่อ: กันยายน 20, 2007, 09:35:50 AM »

อันที่ประกอบแล้วเป็นแผ่นปริ้นอย่างเดียวอะพี่
บันทึกการเข้า
Nimit( Un )
กลุ่มผู้มีน้ำใจงาม.
member
*****

คะแนน441
ออฟไลน์ ออฟไลน์

กระทู้: 3480


« ตอบ #4 เมื่อ: กันยายน 20, 2007, 09:40:03 AM »

พี่นิมิตรครับ ถ้าผมอยากขอรายละเอียดวงจรนี้ มาลองทำดูครับ พี่นิมิตรพอจะให้ผมได้มั๊ยครับ
หรือว่าขายเป็นแผ่นปริ้น คับ ถ้ามีรูปให้ดู เครื่องที่เสร็จแล้วจะเป็นขวัญตามากเลยครับ
ใช้ไฟกี่โวลย์,ทำได้กี่วัตต์ วิธีการปรับ,วงจรป้องกัน
อะไรอย่างเนี๊ยครับ...ขอบคุณพี่นิมิตรล่วงหน้านะครับ..

มีสมาชิกทำกันมาแล้วหลายท่าน  และมีที่ลงในเว็บเราก็เยอะครับ
     ลองกดค้นหาดูนะครับ  จะเจอ
           1.เข้าไปที่ค้นหา      ใส่คำว่า  TR  07    แล้วจะเจอที่เพื่อนทำกันไว้

ข้อมูลผมได้มาจาก   พี่ JUB    ครับ

   ลองดูกันที่นี่  พี่แกให้ลิ้งไปดู  http://www.geocities.com/disctech_sound/index.html
บันทึกการเข้า
Santi.
วีไอพี
member
***

คะแนน47
ออฟไลน์ ออฟไลน์

กระทู้: 354



อีเมล์
« ตอบ #5 เมื่อ: กันยายน 20, 2007, 12:56:23 PM »

ลองแล้วครับไม่เจออะ แต่ไม่เป็นไรครับ
แค่อยากดูไว้เปรียนเทียบตอนลงปริ้นเฉยๆ ครับ ขอบคุณพี่นิมิตรครับที่ให้ข้อมูล
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #6 เมื่อ: ตุลาคม 02, 2007, 01:34:38 AM »

  จากวงจรVU hold peak ผมเห็นมีอยู่3จุดที่ไม่ได้ต่อครับตามรูปวงกลมสีแดง
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน80
ออฟไลน์ ออฟไลน์

กระทู้: 1157



เว็บไซต์
« ตอบ #7 เมื่อ: ตุลาคม 03, 2007, 08:57:07 PM »

  จากวงจรVU hold peak ผมเห็นมีอยู่3จุดที่ไม่ได้ต่อครับตามรูปวงกลมสีแดง

ผมกำลังรีบแก้ไขอยู่ครับ ช่วงนี้งานเยอะ หากเจอที่ผิดหรือข้อสงสัย Email หาผมได้เลยครับ วงจรนี้ร้าน รุ่งเรืองที่บ้านหม้อมีขายครับ
เคยเห็นของ PRAKIT มันใหญ่ไปหน่อยก็เลยไม่ได้เอามา
บันทึกการเข้า

www.dmx512.ueuo.com จำหน่ายบอร์ด DMX512 ราคาประหยัด
http://microcon99.blogspot.com โปรเจค ไมโครคอนโทรลเลอร์
www.facebook.com/mcu4live
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #8 เมื่อ: ตุลาคม 25, 2007, 04:48:32 AM »

 มาแล้วครับวงจร TR07 2U 1000W drive2ชั้น ในwebนี้มีคนเก่งหลายคนแต่ไม่มีใครไล่วงจรของวงจรนี้ ผมจึงนั่งไล่วงจรมาให้ดูเพื่อเป็นการศึกษาครับ ตามรูปช่วยตรวจการบ้านให้ด้วยครับว่ามีผิดพลาดตรงไหนบ้าง ตอนนี้แผ่นปริ้นท์ผมกัดมาแล้วมีการผิดพลาดกัดมาผิดด้านครับ ต้องกัดมาใหม่ครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #9 เมื่อ: ตุลาคม 25, 2007, 04:54:04 AM »

 ผมกะว่าจะใส่ซัก8คู่(16ตัว) ตามรูป
บันทึกการเข้า
tubai
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 13


« ตอบ #10 เมื่อ: ตุลาคม 25, 2007, 01:14:50 PM »

แล้วตัวที่วงกลมนี้ใช้ลวดทองแดงเบอร์เท่าไหร่  พันกี่รอบครับ
บันทึกการเข้า
Santi.
วีไอพี
member
***

คะแนน47
ออฟไลน์ ออฟไลน์

กระทู้: 354



อีเมล์
« ตอบ #11 เมื่อ: ตุลาคม 25, 2007, 03:28:19 PM »

 ใช้ลวดทองแดงเบอร์ 18 พัน10รอบ       เขาบอกมา ...........
ประกอบเสร็จอย่าลืมส่งรูปมาให้ดูบ้างนะครับ
บันทึกการเข้า
sudyot
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 92


« ตอบ #12 เมื่อ: ตุลาคม 25, 2007, 04:25:53 PM »

รบกวนคุณ dordeg ช่วยตรวจสอบตามวงกลม ด้วยนะครับ[/img]
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #13 เมื่อ: ตุลาคม 25, 2007, 06:41:04 PM »

ลองถามพี่ Somtick  ดีกว่ามั้งครับ

ลองไปดูที่ http://www.geocities.com/disctech_sound/index.html
ของพี่ JUB ครับ


  ถูกต้องแล้วครับ ใช้ลวดทองแดงเบอร์ 18 พัน10รอบ เส้นผ่าศูนย์กลาง 10mm. เก่งมากเลยครับคุณsudyot ที่หาจุดที่ไม่ถูกต้องผมลองดูวงจรแล้วมันผิดจริงๆ ผมแก้ไขให้แล้วครับตามรูป Rev2 อาจจะมีRev3ด้วยครับ
บันทึกการเข้า
vesper
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 53


« ตอบ #14 เมื่อ: ตุลาคม 26, 2007, 08:59:53 PM »

พี่ๆครับเราสามารถปรับกระแสไบอัส ของ TR07 ได้หรือเป่าครับ เช่น 6คู่ปรับเท่านี่ 12คู่ปรับเท่านี้ เพราะตอนนี้ประกอบใช้อยู่ไม่รู้ปรับยังไงครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #15 เมื่อ: ตุลาคม 26, 2007, 09:07:37 PM »

พี่ๆครับเราสามารถปรับกระแสไบอัส ของ TR07 ได้หรือเป่าครับ เช่น 6คู่ปรับเท่านี่ 12คู่ปรับเท่านี้ เพราะตอนนี้ประกอบใช้อยู่ไม่รู้ปรับยังไงครับ

  ผมก็มีความคิดเหมือนกันครับ แต่ยังไม่ได้ประกอบครับ แต่จะลองดูอยู่ครับเปลี่ยนอาร์ค่า47โอมห์เป็นอาร์เกือกม้าดูจะปรับได้ไหม
บันทึกการเข้า
tubai
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 13


« ตอบ #16 เมื่อ: ตุลาคม 27, 2007, 11:23:35 AM »

คุณ somtick ครับทำเสร็จรหรือยังเป็นยังไงบ้าง    และบร์อดในรูปนี้อุปกรณ์ลงปริ้นต้องแก้ใขอะไรใหมครับ Sad
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #17 เมื่อ: ตุลาคม 30, 2007, 06:30:01 AM »

คุณ somtick ครับทำเสร็จรหรือยังเป็นยังไงบ้าง    และบร์อดในรูปนี้อุปกรณ์ลงปริ้นต้องแก้ใขอะไรใหมครับ Sad

  รอแผ่นปริ้นท์อยู่ครับ ส่งไปกัดใหม่ยังไม่เสร็จครับ ส่วนอุปกรณที่อยู่บนแผ่นปริ้นท์ไม่มีตัวไหนผิดครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #18 เมื่อ: พฤศจิกายน 23, 2007, 06:04:39 AM »

เข้ามาupdate สำหรับการลงอุปกรณ์ของวงจร TR 07 ยังเหลืออุปกรณ์พอดีหมดก็เลยยังไม่ครบ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #19 เมื่อ: พฤศจิกายน 23, 2007, 06:06:12 AM »

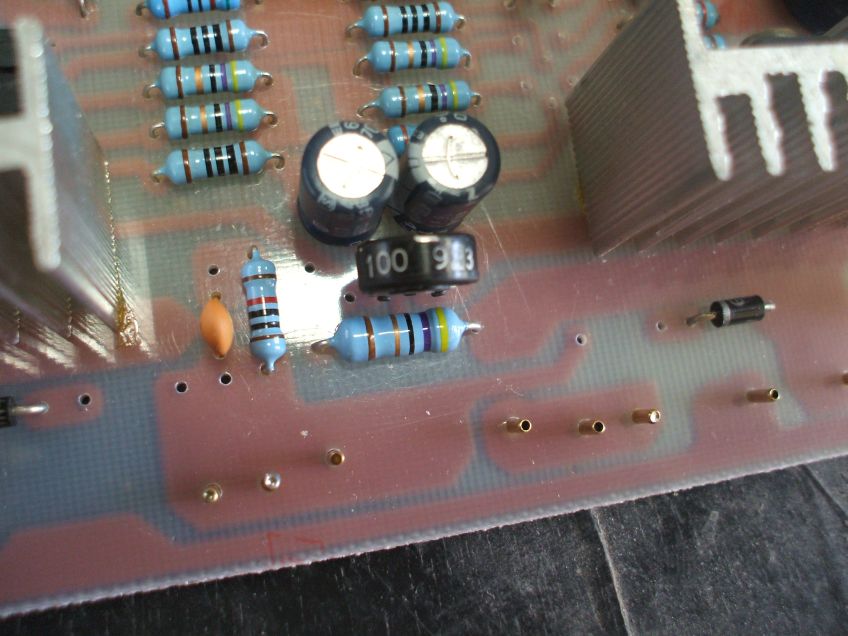

ส่วนอาร์47โอมห์ ผมเปลี่ยนมาใส่อาร์เกือกม้าค่า100โอมห์ ตามรูปครับ
บันทึกการเข้า
din123
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 149

din_din_din123@hotmail.com
อีเมล์
« ตอบ #20 เมื่อ: พฤศจิกายน 23, 2007, 01:26:02 PM »

สุดยอดเลยคราบ Huh? ครับ
บันทึกการเข้า
sudyot
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 92


« ตอบ #21 เมื่อ: พฤศจิกายน 26, 2007, 08:23:28 PM »

คุณ Somtick  ช่วยรายงานความคืบหน้าให้ทราบบ้างซิครับ กำลังติดตามผลงานอยู่ นะครับ
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #22 เมื่อ: พฤศจิกายน 30, 2007, 06:49:00 PM »

คุณ Somtick  ช่วยรายงานความคืบหน้าให้ทราบบ้างซิครับ กำลังติดตามผลงานอยู่ นะครับ

  ตอนนี้ตังค์หมดครับ รอเงินเดือนออกอยู่ครับ เหลือทรานซีสเตอร์กับซีเนอร์ครับ
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน80
ออฟไลน์ ออฟไลน์

กระทู้: 1157



เว็บไซต์
« ตอบ #23 เมื่อ: ธันวาคม 02, 2007, 09:10:05 AM »

เวรกรรม เหมือนผมเลย เอาไปลงกับ Project DMX หมดเลยต้องรอเงินเล่นดนตรี Grin
บันทึกการเข้า

www.dmx512.ueuo.com จำหน่ายบอร์ด DMX512 ราคาประหยัด
http://microcon99.blogspot.com โปรเจค ไมโครคอนโทรลเลอร์
www.facebook.com/mcu4live
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #24 เมื่อ: ธันวาคม 11, 2007, 06:45:40 PM »

เสร็จไปแล้ว1ข้างครับ อีกหนึ่งข้างรอTransisterมาใส่ ตอนนี้อุปกรณ์ที่สั่งไปมาแล้วเดี๋ยวเย็นนี้ออกกะไปลงอุปกรณ์ให้เสร็จตอนนี้ดูข้างเดียวไปก่อน
บันทึกการเข้า
pannanon
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 63


« ตอบ #25 เมื่อ: มกราคม 12, 2008, 01:12:48 PM »

ให้กำลังใจ  สู้ๆๆๆ   ทดสอบหรือยัง
บันทึกการเข้า
NJradio
member
*

คะแนน5
ออฟไลน์ ออฟไลน์

กระทู้: 300


เด็กใหม่ใจรักเครื่องเสียงครับ

MNKnui@hotmail.com
« ตอบ #26 เมื่อ: มกราคม 12, 2008, 04:13:15 PM »

ทำสวยครับ   Lips Sealed Lips Sealed Lips Sealed    Huh? Huh? Huh?
บันทึกการเข้า

oo
วีไอพี
member
***

คะแนน55
ออฟไลน์ ออฟไลน์

กระทู้: 54


อีเมล์
« ตอบ #27 เมื่อ: มกราคม 12, 2008, 09:34:46 PM »

ผมก็ทำเหมือนกันแต่ไม่เวิอร์  คือเสียงมันแตกอ่ะครับฝึ่งทำเสร็จครับกะว่าจะเอามาลองกับ yamaha 2000 ว่าใครจะเจ๋งกว่ากัน
บันทึกการเข้า
Somtick
member
*

คะแนน13
ออฟไลน์ ออฟไลน์

กระทู้: 398


« ตอบ #28 เมื่อ: กุมภาพันธ์ 16, 2008, 06:22:25 AM »

ได้มีโอกาศลองแผ่นDrive TR07 2Uแล้วครับ ลองที่ไฟดีซี30โวลท์เสียงไม่แตกเสียงเบสก็นุ่มดีครับ
บันทึกการเข้า
