ผู้เขียน หัวข้อ: ไม่เข้าการต่อวงจรลดแรงดันโดยใช้ซีเนอร์ไดโอดครับ  (อ่าน 6598 ครั้ง)
ohbird
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 24


อีเมล์
« เมื่อ: กันยายน 11, 2007, 09:57:06 AM »

ผมมีแหล่งจ่าย 12V กับ 5V แต่ต้องการแค่ 1.5V ต้องต่อซีเนอร์แบบไหนช่วยอธิบายหน่อยยังงง ๆ อยู่ครับ มีรูปด้วยคงจะหายงงอะครับ ขอบคุณครับ


บันทึกการเข้า

sangkhawong
วีไอพี
member
***

คะแนน57
ออฟไลน์ ออฟไลน์

กระทู้: 468

jupiter_toe@hotmail.com
อีเมล์
« ตอบ #1 เมื่อ: กันยายน 11, 2007, 10:46:58 AM »

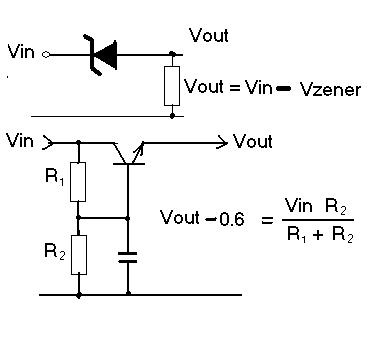

ใช้ Zener Diode เบอร์ 1N4728 ค่า 3.3 โวลท์ ครับแล้วต่อตามรูป ไดโอดจะช่วยลดแรงดันที่ออกมา คือจะตกคร่อมไดโอดทั้ง 3 ตัว 1.8 โวลท์ครับ เมื่อ 3.3 - 1.8 ก็จะได้ 1.5 พอดี วงจรนี้สำหรับกระแสน้อยนะ ถ้าต้องการกระแสที่มากขึ้นก็ต่อไปไดรว์ทรานซิสเตอร์ แต่ต้องลดไดโอดเหลือ 2 ตัวครับ เพราะมันจะไปตกคร่อม Tr แทน
บันทึกการเข้า

ถึงเมาเหล้า เช้าสายก็หายไป...แต่เมาใจเป็นประจำ ทุกค่ำคืน
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
*

คะแนน955
ออฟไลน์ ออฟไลน์

กระทู้: 7987



อีเมล์
« ตอบ #2 เมื่อ: กันยายน 11, 2007, 10:58:47 AM »

ZDไม่ใช่ตัวลดแรงไฟ แต่เป็นตัวควบคุมแรงไฟ
บันทึกการเข้า

ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
 ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
sangkhawong
วีไอพี
member
***

คะแนน57
ออฟไลน์ ออฟไลน์

กระทู้: 468

jupiter_toe@hotmail.com
อีเมล์
« ตอบ #3 เมื่อ: กันยายน 11, 2007, 11:15:26 AM »

ใช่ครับ แต่ผมหมายถึงว่าหลังจากที่ซีเนอร์ควบคุมแล้ว แรงดันอาจจะยังไม่เป็นที่ต้องการ ก็ใช้วิธีการต่อไดโอดเข้าไปครับ
บันทึกการเข้า

ถึงเมาเหล้า เช้าสายก็หายไป...แต่เมาใจเป็นประจำ ทุกค่ำคืน
prawit penboon
member
*

คะแนน35
ออฟไลน์ ออฟไลน์

กระทู้: 345


อีเมล์
« ตอบ #4 เมื่อ: กันยายน 11, 2007, 01:11:58 PM »

ลองคิดต่อครับ ค่ากระแสที่ผ่าน Zdต้องไม่สูงจนทำให้เกินกำลังwatt ของZd
ถ้าใช้กระแสเยอะ ก็ต้องใช้ Tr
บันทึกการเข้า
ohbird
member
*

คะแนน0
ออฟไลน์ ออฟไลน์

กระทู้: 24


อีเมล์
« ตอบ #5 เมื่อ: กันยายน 11, 2007, 04:41:18 PM »

เข้าใจแล้วครับ  Wink เดี๋ยวจะไปซื้อมาลองทำดู ขอบคุณมากครับ
บันทึกการเข้า
momename
member
*

คะแนน16
ออฟไลน์ ออฟไลน์

กระทู้: 219



« ตอบ #6 เมื่อ: กันยายน 12, 2007, 10:47:32 AM »

ใช้ Zener Diode เบอร์ 1N4728 ค่า 3.3 โวลท์ ครับแล้วต่อตามรูป ไดโอดจะช่วยลดแรงดันที่ออกมา คือจะตกคร่อมไดโอดทั้ง 3 ตัว 1.8 โวลท์ครับ เมื่อ 3.3 - 1.8 ก็จะได้ 1.5 พอดี วงจรนี้สำหรับกระแสน้อยนะ ถ้าต้องการกระแสที่มากขึ้นก็ต่อไปไดรว์ทรานซิสเตอร์ แต่ต้องลดไดโอดเหลือ 2 ตัวครับ เพราะมันจะไปตกคร่อม Tr แทน

การใช้ซีเนอร์ไดโอดทำให้แรงดันคงที่ 1.5V คงเป็นเรื่องยาก เพราะหากซีเนอร์ยากครับ ควรใช้ไดโอดร่วมด้วยครับ
อย่างไรก็ตาม ไดโอดอาจจะไวต่ออุณหภูมิ ทำให้แรงดันไม่คงที่ ควรใช้ทรานซิสเตอร์ขยายกระแสให้สูงขึ้นด้วยครับ
บันทึกการเข้า

รวมวงจร อิเล็กทรอนิกส์
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #7 เมื่อ: กันยายน 12, 2007, 05:12:38 PM »

ทำไม่ไม่ใช้ LM317T ละครับ หรือ TL431 ก็ได้ Undecided
บันทึกการเข้า
